Android Multimedia序列10（框架总结）---Stagefright框架之音视频输出过程

一、前言

（1）一张图回顾数据处理过程
（2）视频渲染器构建过程
（3）音频数据到Buffer过程
（4）AudioPlayer在AwesomePlayer运行过程
（5）音视频同步
（6）音视频输出
（7）一张图看音视频输出

二、一张图回顾数据处理过程

在这里插入图片描述

三、视频渲染器构建过程

在这里插入图片描述

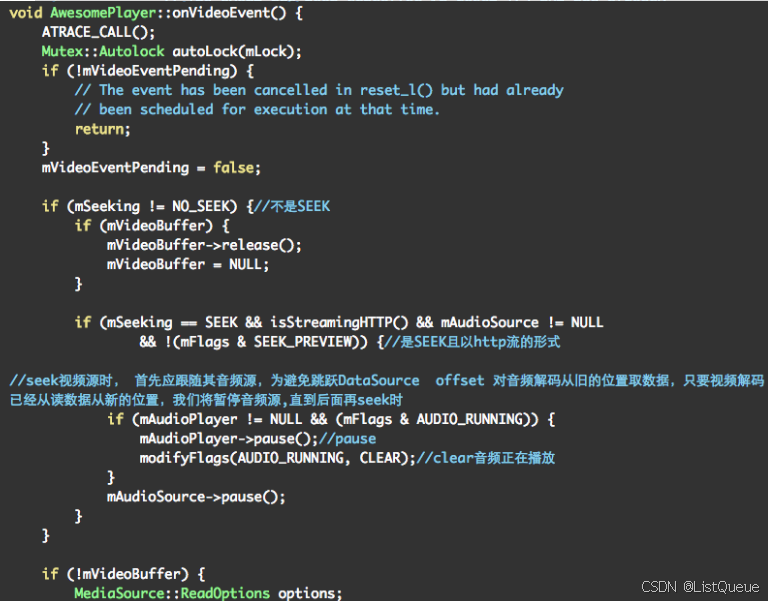

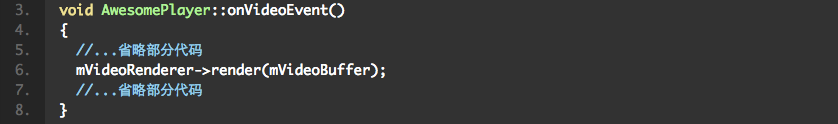

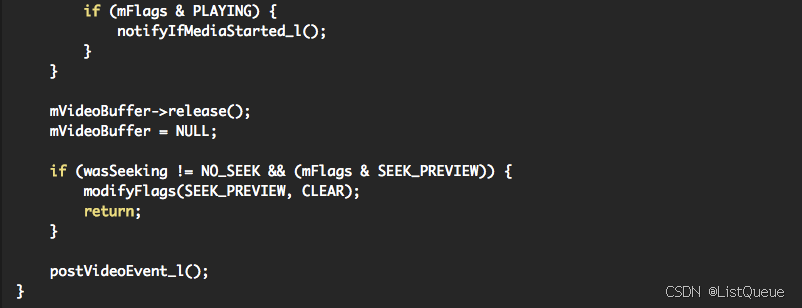

在构造时，new AweSomeEvent时，就开始把AwesomePlayer把onVideoEvent注入进去。

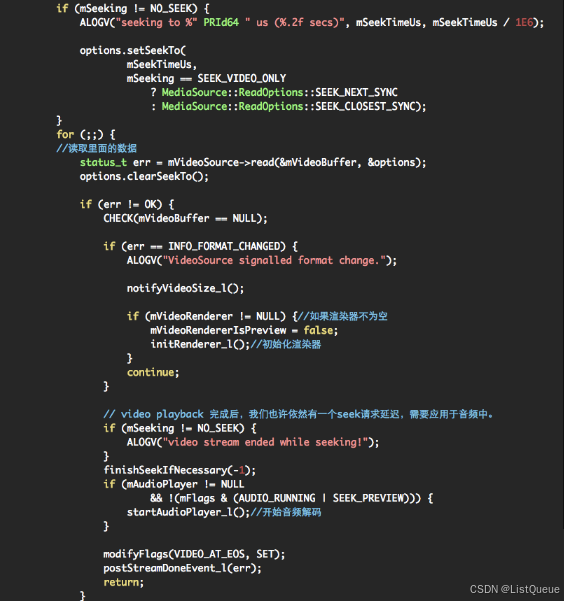

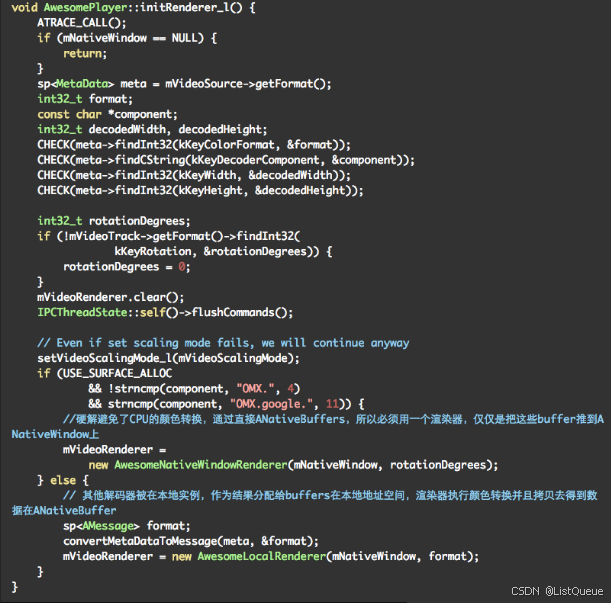

以上代码最会调用initRenderer_l函数

从上面代码来看：
AwesomeRemoteRenderer的本质由OMX::createRenderer会先建立一个hardware

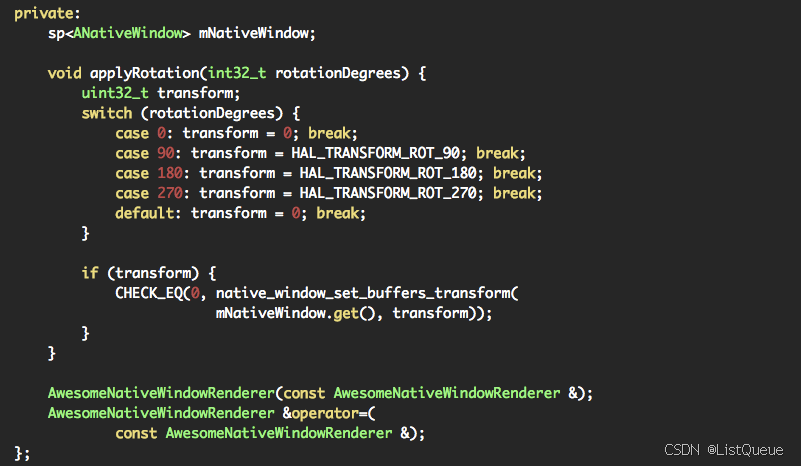

renderer就是：mVideoRenderer = new AwesomeNativeWindowRenderer(mNativeWindow, rotationDegrees);
若失败，则建立new AwesomeLocalRenderer(mNativeWindow, format);

接下来看下：

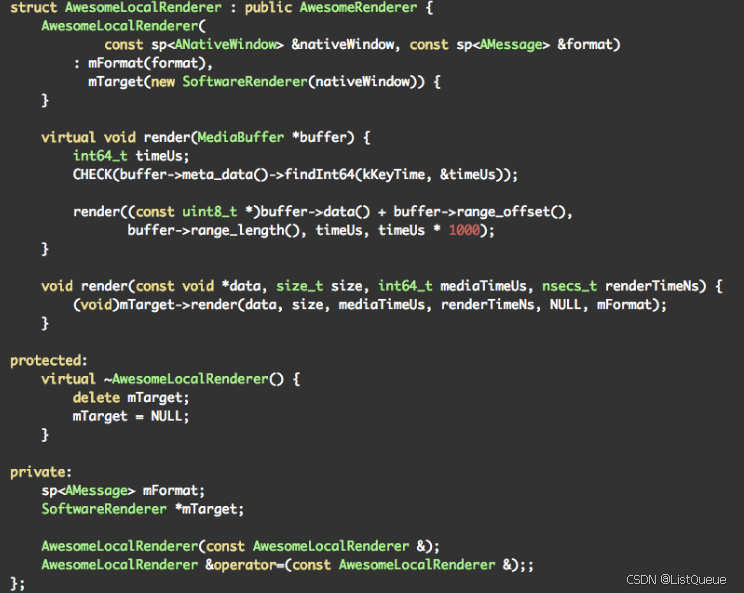

而另一个AwesomeLocalRenderer在构造时new SoftwareRenderer(nativeWindow)

AwesomeLocalRender的本质上是由OMX:createRenderer，createRenderer会建立一个渲染器。

如果video decoder是software component，则建立一个AwesomeLocalRenderer作为mVideoRenderer

AwesomeLocalRenderer的constructor会呼叫本身的init函数，其所做的事和OMX::createRenderer一模一样。可以理解为把read的数据显示在渲染器中。

四、音频数据到Buffer过程

无论是音频也好，还是视频，都是bufferdata，音频或视频总有一个来维持时间线的流。

举个例子：我们看过双簧，一个人说话，一个人演示动作，动作快了不行，话说快，动作跟不上也不行。中间在联系台词时，自然有一些停顿或暗号。

在OpenCore中，设置了一个主clock，而audio和video就分别以此作为输出的依据。

而在Stagefright中，audio的输出是透过callback函式来驱动，video则根据audio的timestamp来做同步。

在这之前，我们得了解下音频相关playback过程：
Stagefright框架中，audio的部分是交由AudioPlayer来处理，它是在AwesomePlayer::play_l中被建立的。

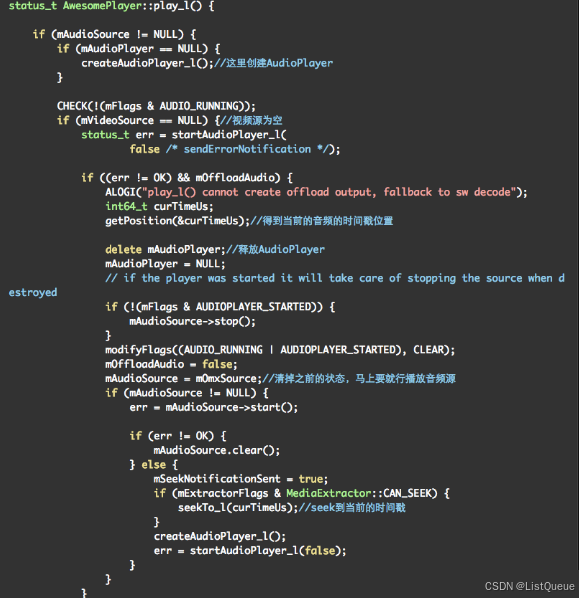

贴一段以前分析过的代码：只不过当时没有向AudioPlayer方向向下看。

创建AudioPlayer
在这里插入图片描述

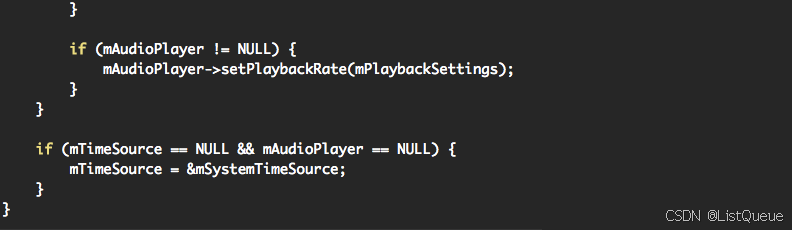

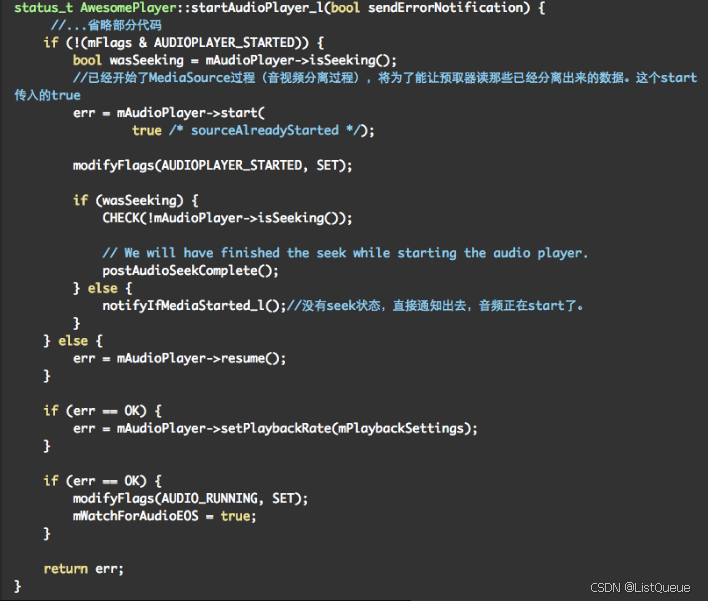

再接着看下startAudioPlayer_l函数，

接下来看下音频mAudioPlayer->start(true)的操作，上面的过程都是在AwesomePlayer中，接下来变到AudioPlayer.cpp类中：

这里首先要介绍一下mAudioSink ，当mAudioSink不为NULL的时候，AudioPlayer会将其传入构造函数。
而且AudioPlayer中的播放操作都会依考mAudioSink来完成。
此处mAudioSink是从MediaPlayerService注册而来的AudioOut对象。

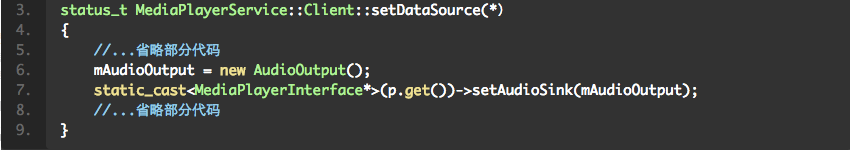

具体代码在MediaPlayerservice中
在这里插入图片描述

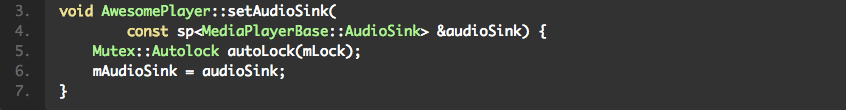

间接地调用到stagefrightplayer->setAudioSink，最终到awesomeplayer中，如下:

而构造AudioPlayer时用到的就是mAudioSink成员，因此后面分析传入的mAudioSink的操作时，记住实际的对象为AudioOut对象，在MediaPlayerService定义。

五、AudioPlayer在AwesomePlayer运行过程

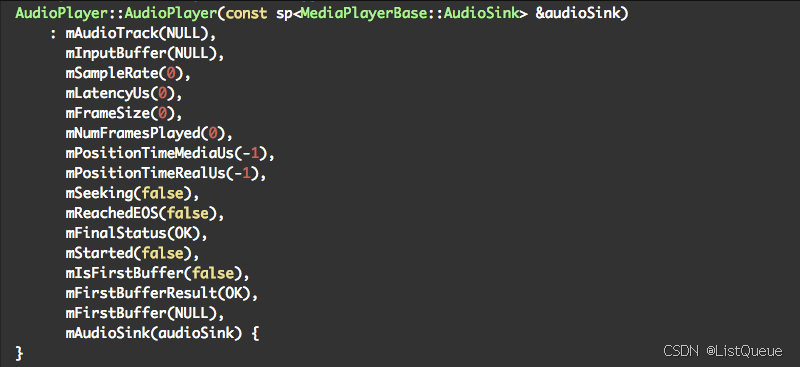

下面看AudioPlayer构造函数

主要是进行初始化，并将传入的mAudioSink存在成员mAudioSink中

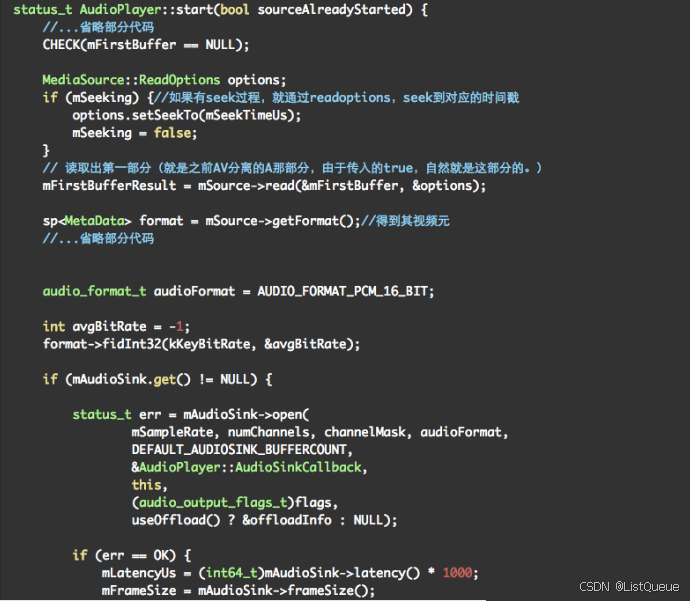

再回到上面的start函数中

总结如下：

调用mSource->read 启动解码，解码第一帧相当于启动了解码循环
获取音频参数：采样率、声道数、以及量化位数（这里只支持PCM_16_BIT）
启动输出：这里若mAudioSink非空，则启动mAudioSink进行输出，否则构造一个AudioTrack进行音频输出，这里AudioTrack是比较底层的接口 AudioOut是AudioTrack的封装。

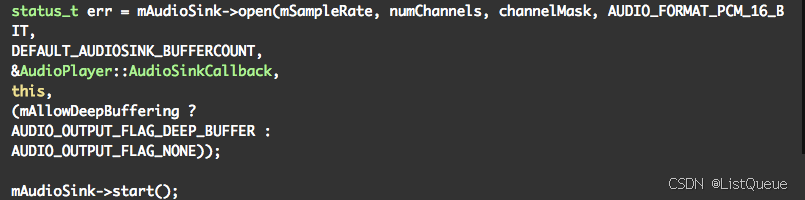

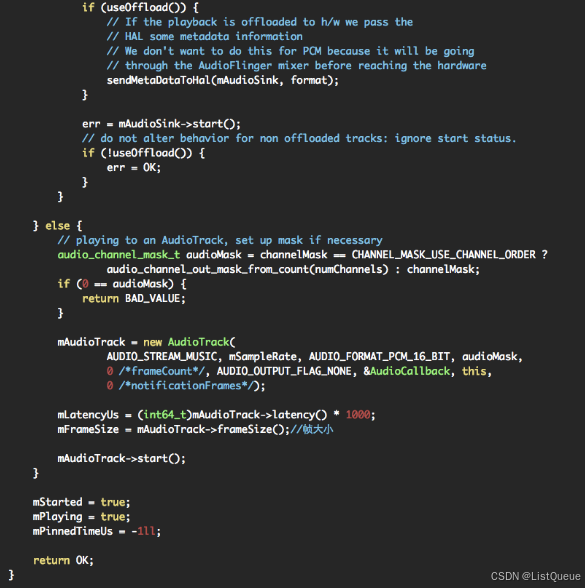

在start方法中主要是调用mAudioSink进行工作，主要代码如下:

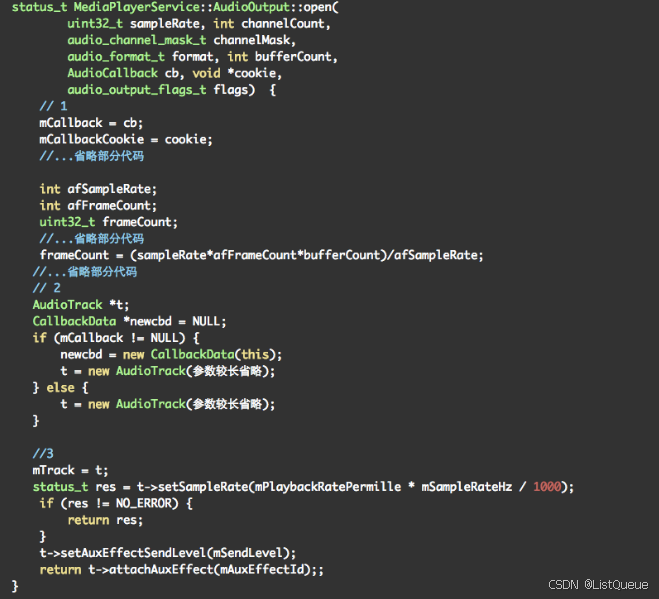

刚介绍过mAudioSink是AudioOut对象，看下实际的实现（代码在mediaplayerservice.cpp中）

首先mAudioSink->open 需要注意的是传入的参数中有个函数指针 AudioPlayer::AudioSinkCallback ，
其主要作用就是audioout播放pcm的时候会定期调用此回调函数填充数据，具体实现如下

以上代码总结为：

处理传入的参数，回调函数保存在mCallback中， cookie代表的是AudioPlayer对象指针类型，接下来是根据采样率声道数等计算 frameCount。
构造AudioTrack对象，并且赋值给t
将audiotrack对象存储在mTrack成员中

当以上过程完成后，继续分析AudioPlayer.start函数时，最后都会实例化一个AudioTrack对象，然后获取帧大小，比特等信息，然后调用mAudioTrack.start，最后到达mediaplayerservice音频输出start函数。

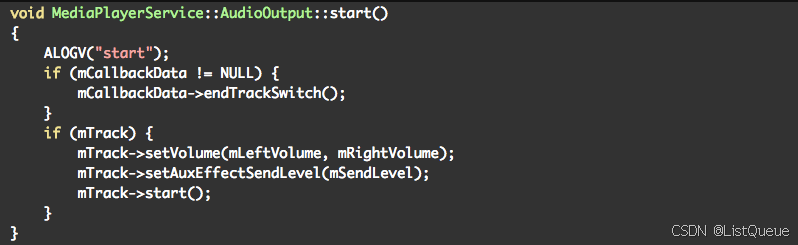

调用mTrack->start，audiotrack启动后就会周期性的调用回调函数从解码器获取数据.

六、音视频同步

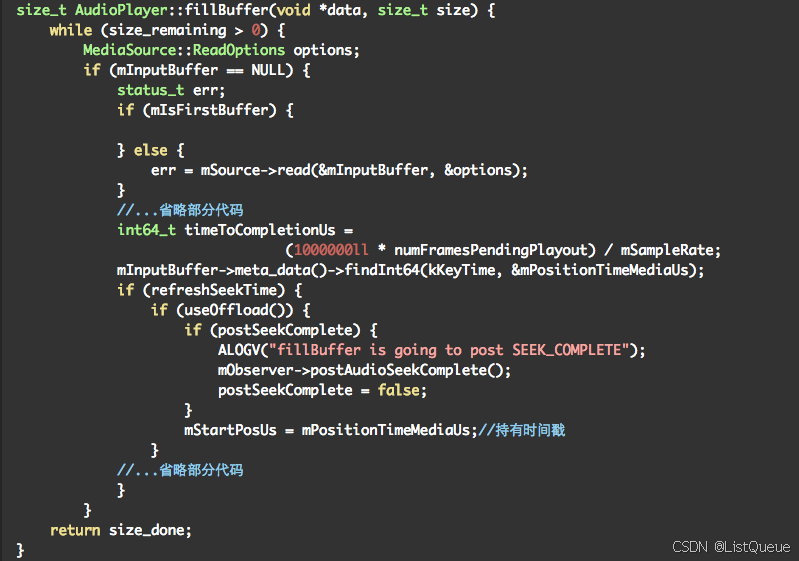

音视频如何同步？通过fillBuffer，不断填充buffer。
代码如下：

以上代码总结为：

当callback函数回调AudioPlayer读取解码后的数据时，
AudioPlayer会取得两个时间戳：mPositionTimeMediaUs和mPositionTimeRealUs,

mPositionTimeMediaUs是数据里面所持有的时间戳(timestamp)；
mPositionTimeRealUs则是播放此数据的实际时间(依据frame number及sample rate得出)。

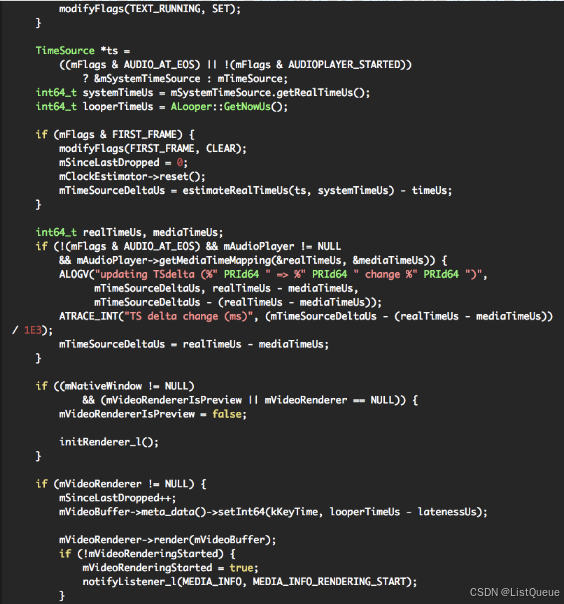

以上代码总结为：

在构造audioplayer的时候会执行mTimeSource = mAudioPlayer,
即将AudioPlayer作为参考时钟，

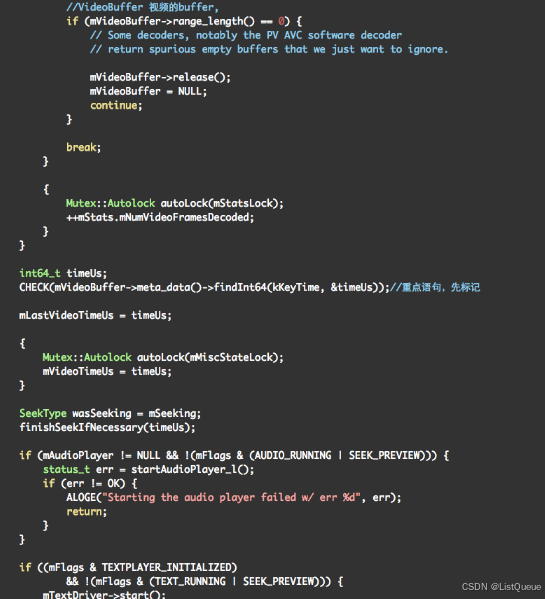

上述代码中成员变量mSeekTimeUs是由如下语句获得：CHECK(mVideoBuffer->meta_data()->findInt64(kKeyTime, &timeUs));
realTimeOffset = getRealTimeUsLocked() - mPositionTimeRealUs; 当显示画面是第一帧时，表示当前的audio的播放时间与第一帧video的时间差值

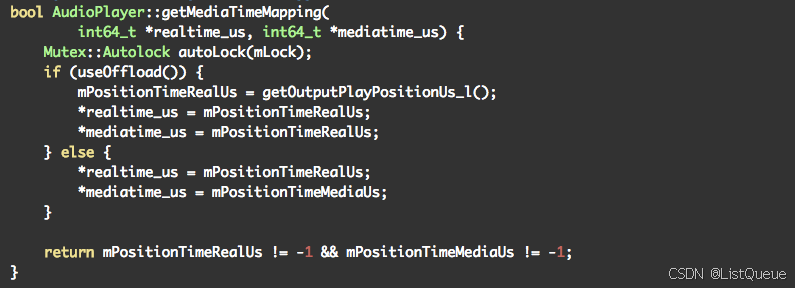

其中变量是通过mAudioPlayer->getMediaTimeMapping( int64_t *realtime_us, int64_t *mediatime_us) {
Mutex::Autolock autoLock(mLock)得到
