Android Multimedia序列7（框架总结）---C++中MediaPlayer的C/S架构补充及MediaService介绍

一、前言

（1）C/S模型中的三角关系流程图
（2）MediaPlayerService相关联的类图
（3）MediaPlayerService的产生过程
（4）MediaPlayerService添加服务过程
（5）MediaPlayerService通过BinderDriver和MediaPlayer通信过程

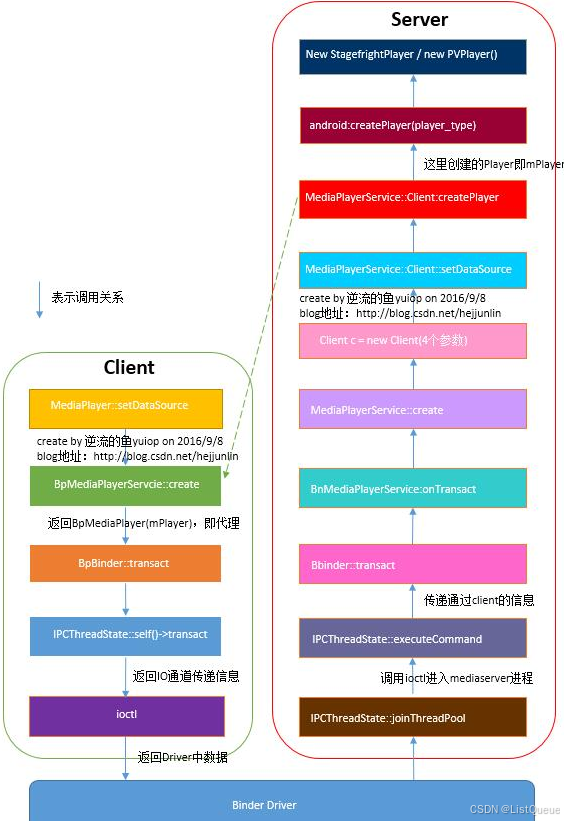

二、C/S模型中的三角关系流程图

上图总结如下几点：

MediaPlayer是客户端,也就是我们说的C/S中的C端。
MediaPlayerService和MediaPlayerService::Client是服务器端。也就是我们说的C/S中的S端。
MediaPlayerService实现IMediaPlayerService定义的业务逻辑，其主要功能是根据MediaPlayer::setDataSource输入的URL调用create函数创建对应的Player。
MediaPlayerService::Client实现IMediaPlayer定义的业务逻辑，其主要功能包括start, stop, pause, resume…,其实现方法是调用MediaPlayerService create的Player中的对应方法来实现具体功能。

此前在第四篇那个图中已经画了个整体，今天再把MediaPlayerService，MediaPlayerService::Client，MediaPlayer放大看下他们在实际业务中交互关系。

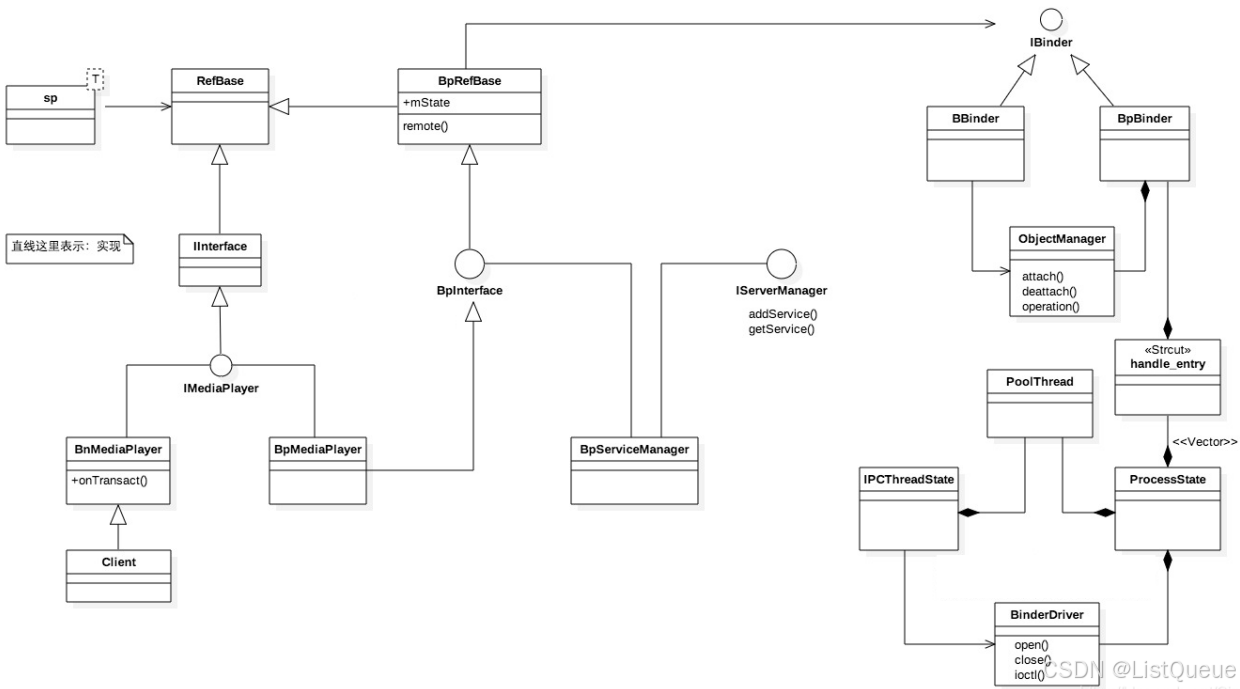

三、MediaPlayerService相关联的类图

以上类关系图，总结如下几点：

在一个BnXXX或BpXXX都派生于两个类，具体情况如下：
class BpXXX : public IXXX, public BpRefBase
class BnXXX : public IXXX, public BBinder
BpXXX和BnXXX都派生于IXXX，哪IXXX又是做什么的呢?
这里可以理解为，定义业务逻辑，我们此前分析IMediaPlayerClient在作用时，也说过。但在BpXXX与BnXXX中的实现方式不同：

在BpXXX中，把对应的binder_transaction_data打包之后通过BpRefBase中的mRemote(BpBinder)发送出去,并等待结果
在BnXXX中，实现对应的业务逻辑，通过调用BnXXX派生类中的方法来实现，如MediaPlayerService::Client
从上图可以看出，IBinder是用来进行进程间通信用的。
BpRefBase中有一个mRemote(BpBinder)用来与Binder驱动交互用的。
Binder是用来从Binder驱动中接收相关请求，并进行相关处理的。

四、MediaPlayerService的产生过程

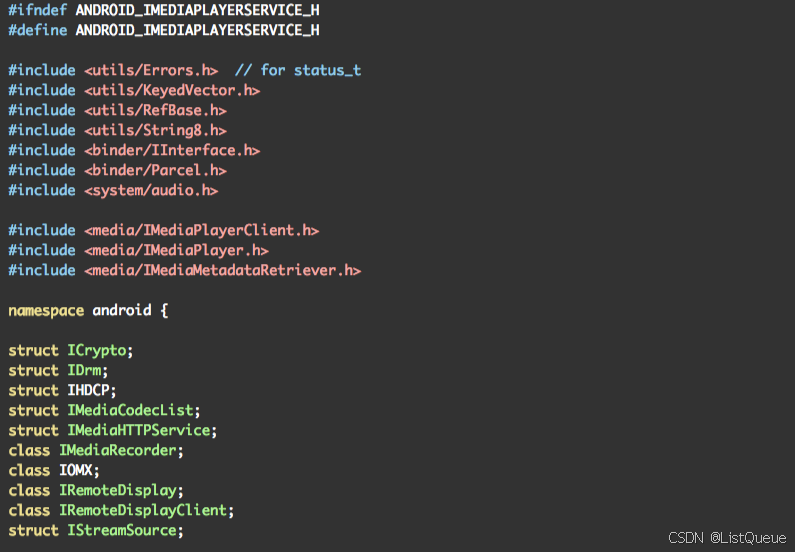

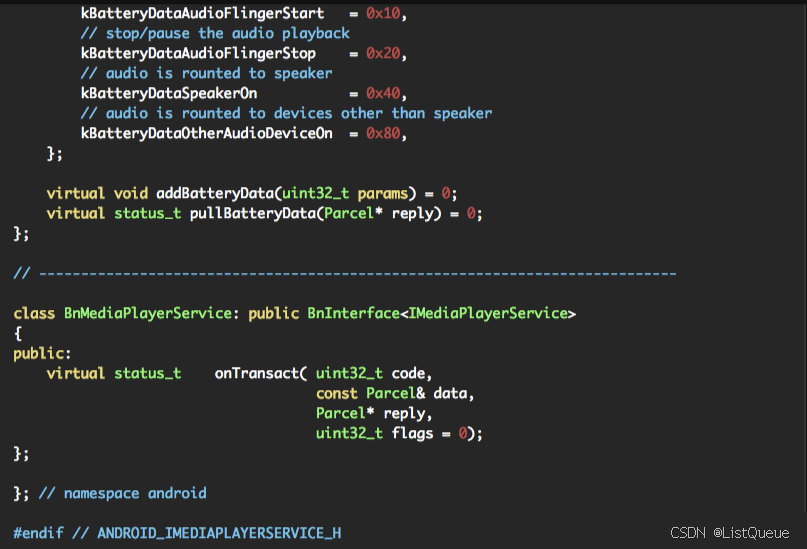

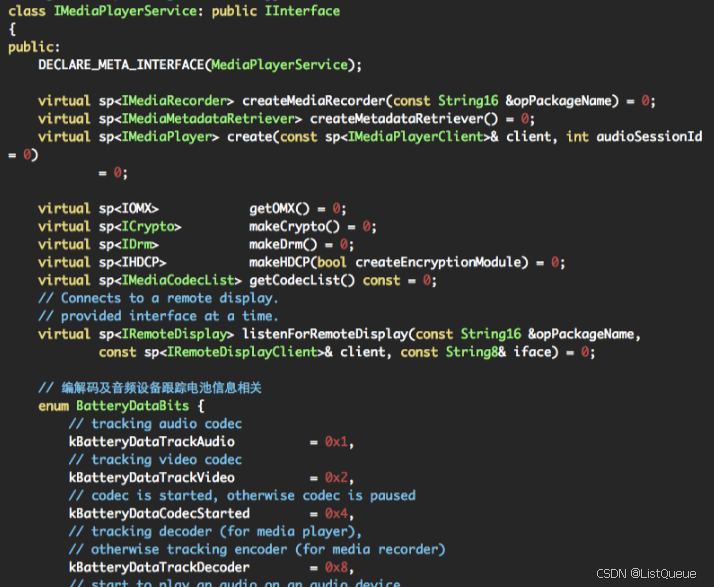

在了解MediaPlayerService之前，先了解下IMediaPlayerService.cpp,
6.0源码中是在frameworks/av/media/libmediaplayerservice/MediaPlayerService.cpp中:

可以看出这里定义一些常规业务相关，接下来开始了解MediaPlayerService

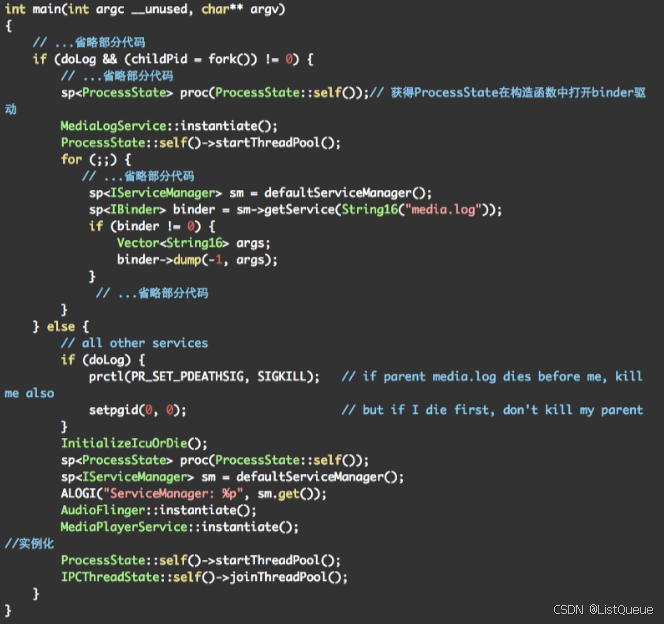

先找到入口，在frameworks/base/media/mediaserver/main_mediaserver.cpp

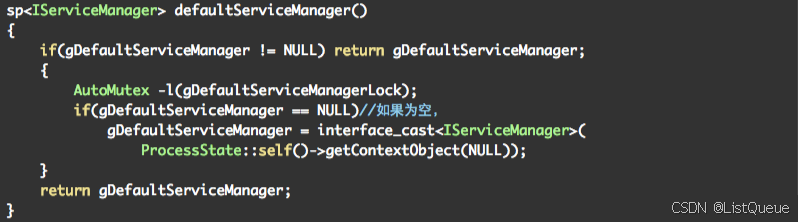

首先看下defaultServiceManager函数，如下：

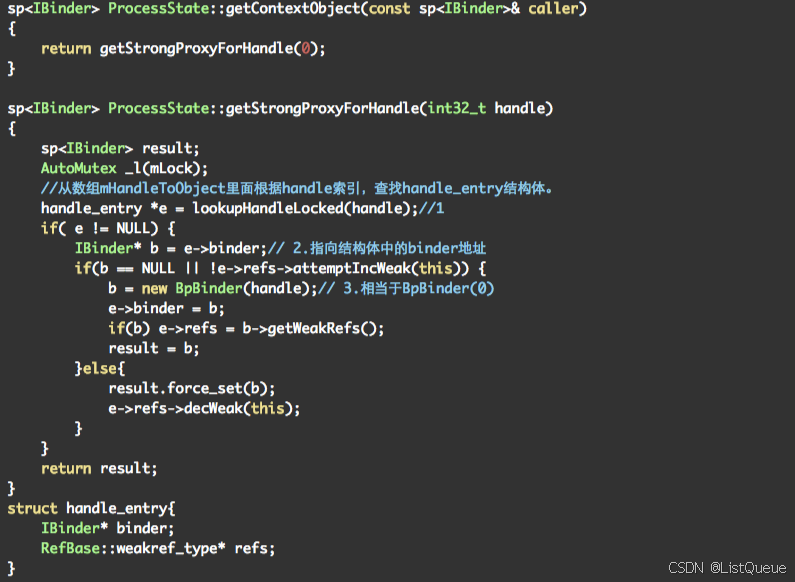

用的是一个单例，每个进程只需要一个BpServiceManager代理，ProcessState::self()->getContextObject(NULL)，接下来看下getContextObject（NULL）函数，接着看看ProcessState::self()->getContextObject(NULL)。

以上代码总结为：根据传入的句柄handle值为0，表示ServiceManager，new一个BpBinder所以现在相当于：
gDefaultServiceManager = interface_cast(new BpBinder(0));
然后我们看看interface_cast做了什么操作？

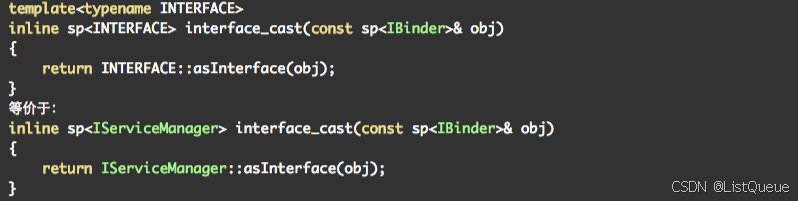

位于frameworks/base/include/binder/IInterface.h中，有如下代码：

继续跟到IServiceManager里面去：

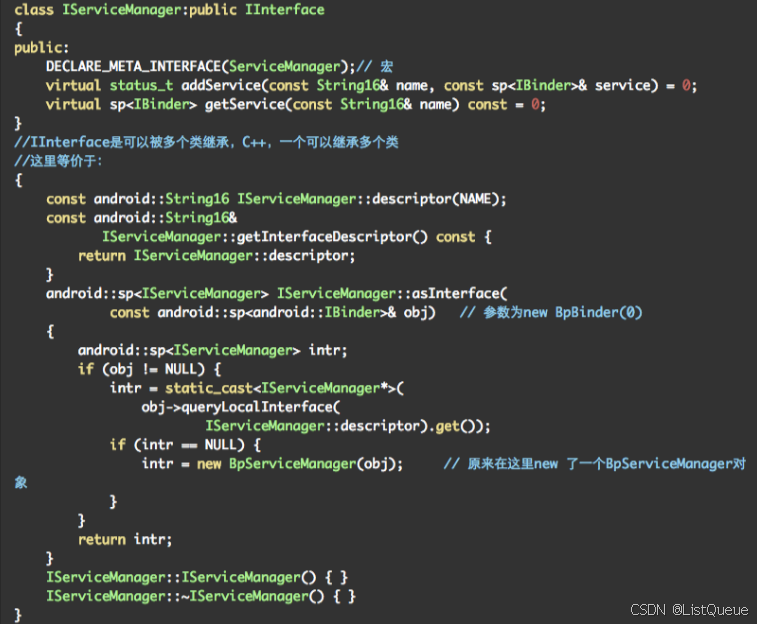

位于frameworks/base/include/binder/IServiceManager.h中，有如下代码：

总结上述代码：根据句柄handle(0)创建一个new BpBinder(0)，根据这个BpBinder创建了一个BpServiceManager代理。
下面来看看BpServiceManager代理：
在这里插入图片描述
这里BpInterface是一个模板类,表示这里BpServiceManager同时继承与BpInterface和IServiceManager类

调用了基类BpInterface构造函数：

MediaPlayerService::instantiate();//实例化MediaPlayerService
frameworks/base/media/libmediaplayerservice/MediaPlayerService.cpp

在这里插入图片描述
defaultServiceManager()返回的是刚创建的BpServiceManager，调用add函数。
BpMediaPlayService作为服务代理端，那么BnMediaPlayerService一定是实现端，MediaPlayerService继承于BnMediaPlayerService，实现了真正的业务函数,用于处理客户端传递的信息。

五、MediaPlayerService添加服务过程

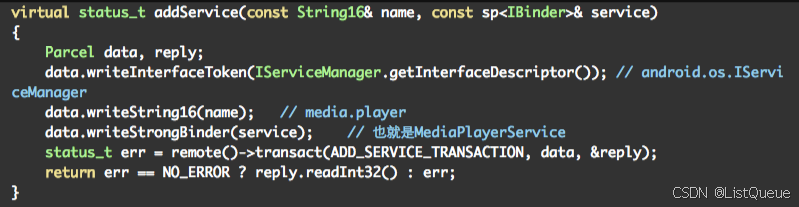

来看看BpServiceManager的addService()函数：

这里remote()就是前面创建的BpBinder(0)对象。

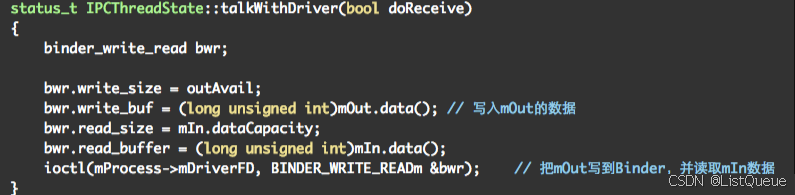

接着看一个有意思的名字，talkWithDriver的实现，顾名思义，和driver谈话：

IPCThreadState::joinThreadPool(), ProcessState::self()->startThreadPool()
进入线程循环talkWithDriver 等待客户端Client请求，从Binder读取命令请求进行处理。

到现在为止MediaPlayerService的服务端已经向服务总管ServiceManager注册了。

六、MediaPlayerService通过BinderDriver和MediaPlayer通信过程

下面看看客户端是如何获得服务的代理并和服务端通信的。
以MediaPlayer的业务函数decode解析播放一个网络视频的url为例
在这里插入图片描述

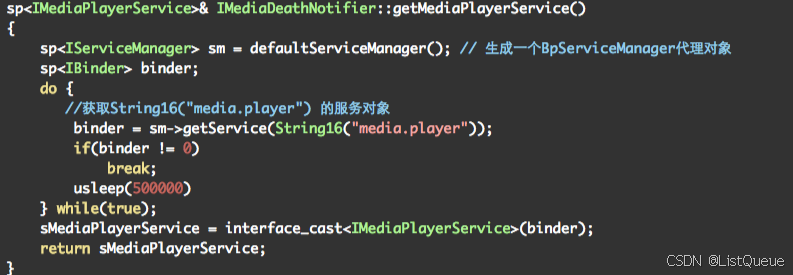

这里主要分析getMediaPlayerService，客户端是如何向ServiceManager总管查询服务并获得代理的。

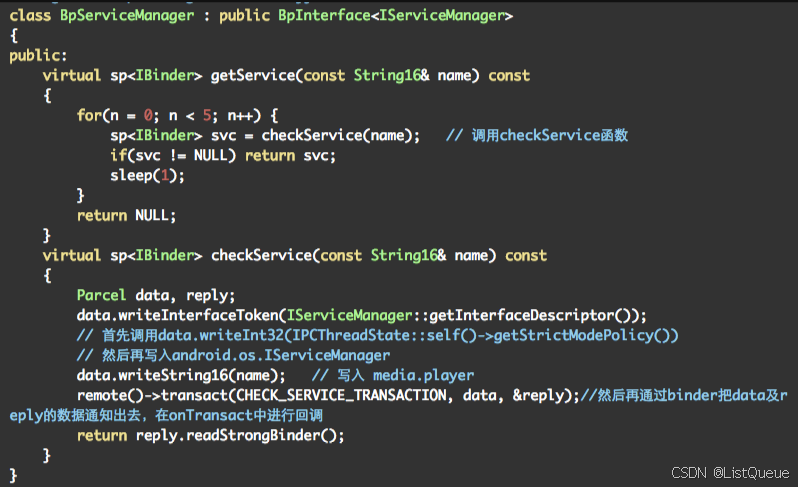

首先获得BpServiceManager的代理，然后调用getService()函数向服务总管ServiceManager查询名叫String16(“media.player”)的服务。
位于frameworks/base/libs/binder/IServiceManager.cpp中：

这里首先将请求打包成Parcel各式，然后调用remote()->transact()函数，
前面我们分析过BpServiceManager::remote()返回的就是前面new BpBinder(0)对应句柄为ServiceManager。

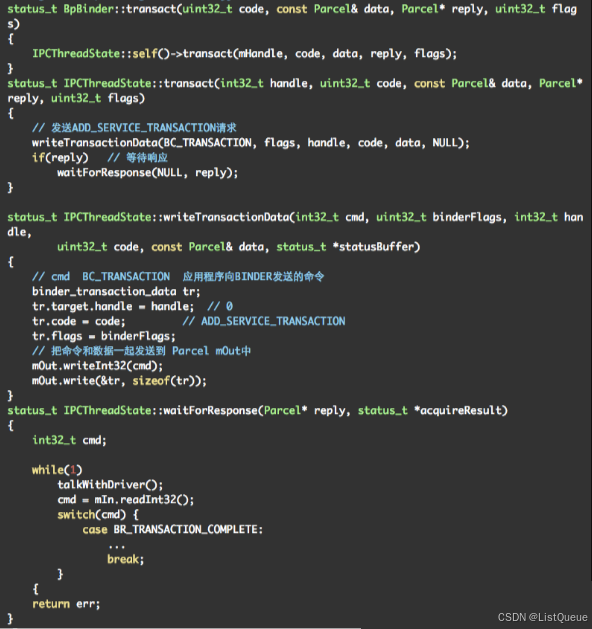

继续去BpBinder中寻找实现代码：
在frameworks/base/libs/binder/BpBinder.cpp中
在这里插入图片描述

最后调用的IPCThreadState的transact()函数，IPCThreadState是专门提供通过Binder进程间通信的接口的。

在这里插入图片描述
在这一步，首先通过writeTransactionData函数来填充mOut结构体，mOut里面内容为：

这里binder_transaction_data tr内容为：

tr.data内容为：

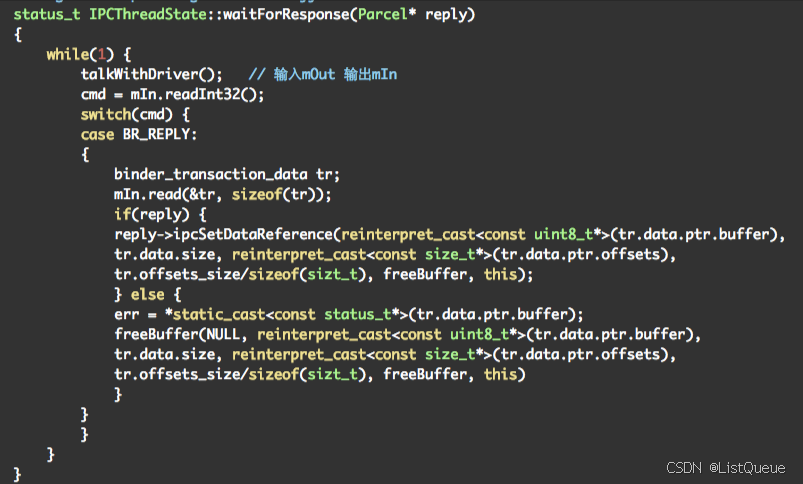

这个waitForResponse()函数是等待ProcessState返回信息：

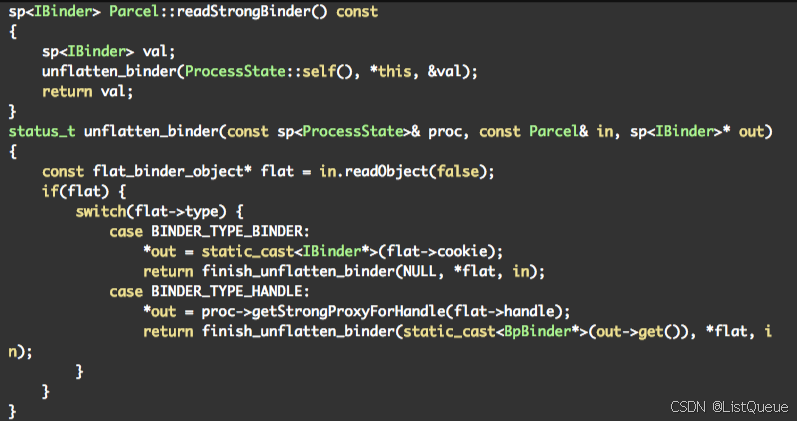

最后返回的是：return reply.readStrongBinder();进入到Parcel的readStrongBinder()函数

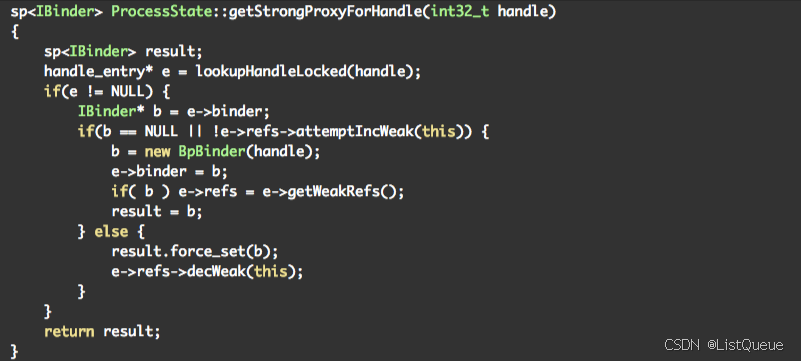

这里flat->type是BINDER_TYPE_HANDLE，所以调用ProcessState::getStrongProxyForHandle()函数

这里的handle就是ServiceManager内维护的MediaPlayerService对应的Binder句柄，这个ProcessState根据这个句柄new 了一个BpBinder,并将其保存起来，这样下次需要从ServiceManager请求获取到相同句柄的时候就可以直接返回了。

最后根据这个返回的BpBinder获得MediaPlayerService的代理：

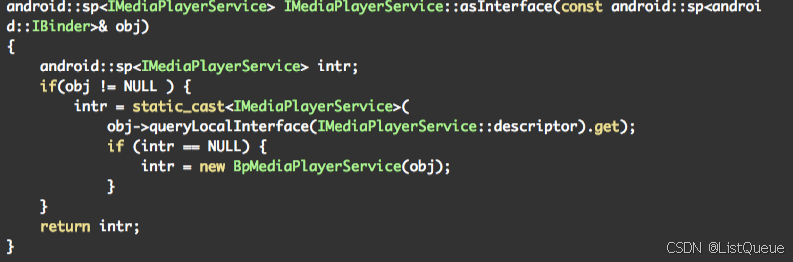

sMediaPlayerService = interface_cast(binder);根据前面ServiceManager一样，最后调用的是IMediaPlayerService的asInterface()宏函数

这样就获得了一个代理BpMediaPlayerService对象，它的remote()为BpBinder(handle)，这个handle就是向服务总管ServiceManager查询到的MediaPlayerService对应的Binder句柄。

七、总结

实际业务中，如MediaPlayer::setDataSource返回时，会创建一个与MediaPlayerService::Client对应的BpMediaPlayer,用于获取MediaPlayerService::Client的各项功能。

MediaPlayer又是如何找到MediaPlayerService::Client的呢?
只有MediaPlayerService才向ServiceManager进行了注册，所以MediaPlayer必须先获取BpMediaPlayerService，然后通过BpMediaService的管理功能create，来创建一个MediaPlayerService::Client.

为什么不直接定义一个MediaPlayer向ServiceManager注册呢?
MediaPlayerService包含的功能不只是Client, 还有AudioOutput,AudioCache,MediaConfigClient功能。MediaPlayerService就是一个媒体服务的窗口（Driver有点类似一个场地，在这个场地，沟通好信息），MediaPlayerService把生意谈好，合同签回来，再根据合同上的要求，安排不同的开人发员去做。
