Android Multimedia序列8（框架总结

Android Multimedia序列8（框架总结 ）---Stagefright框架之AwesomePlayer及数据解析器

一、前言

（1）Stagefright的整体结构中角色
（2）Stagefright在playback中角色
（3）Stagefright初识
（4）StagefrightPlayer及AwesomePlayer初识
（5）MediaExtractor数据解析流程

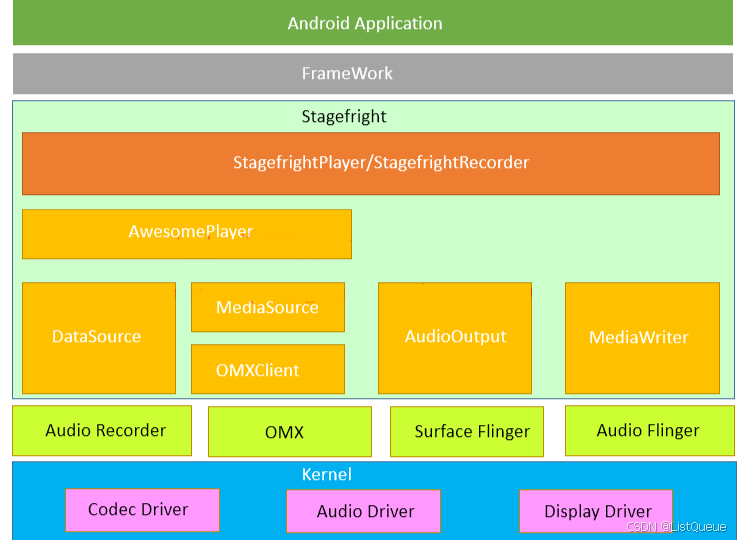

二、Stagefright的整体结构中角色

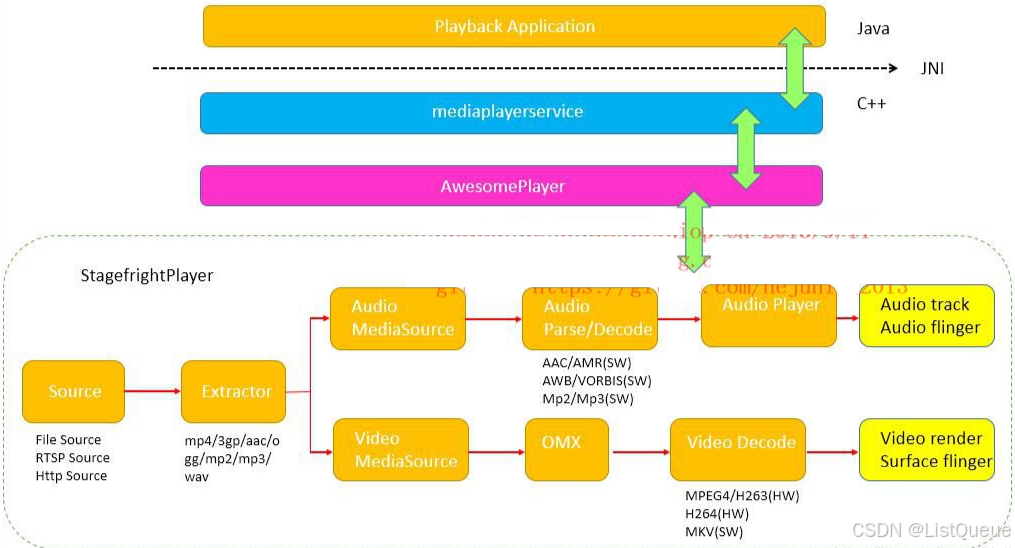

三、Stagefright在playback中角色



四、Stagefright初识

前面一篇中，分析到mediaplayerservice会调到Stagefright中，进行编码解码操作
在libsstagefright中,预设的多媒体解码是openCore，由于其过于庞大和复杂，需要成本较高，开始引进了另一个框架，也就是stagefright框架。
以后默认情况android选择stagefright，但是并没有完全抛弃opencore，做了一个OMX层，仅仅是对 opencore的omx-component部分做了引用。

stagefright是和opencore是并列的。
Stagefright在 Android中是以shared library的形式存在(libstagefright.so) ，其中的module – AwesomePlayer可用来播放video/audio。
AwesomePlayer提供许多API，可以让上层的应用程序(Java/JNI)来调用。

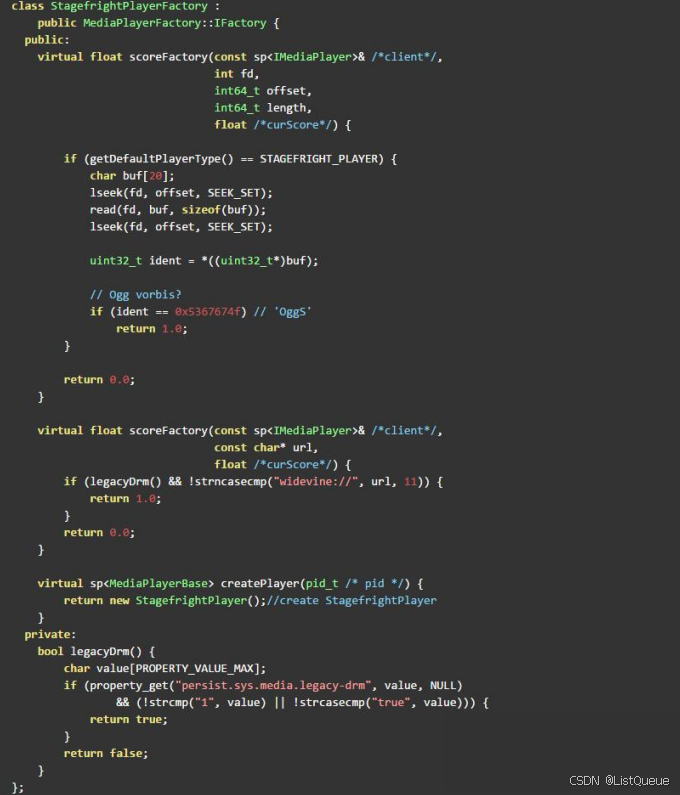

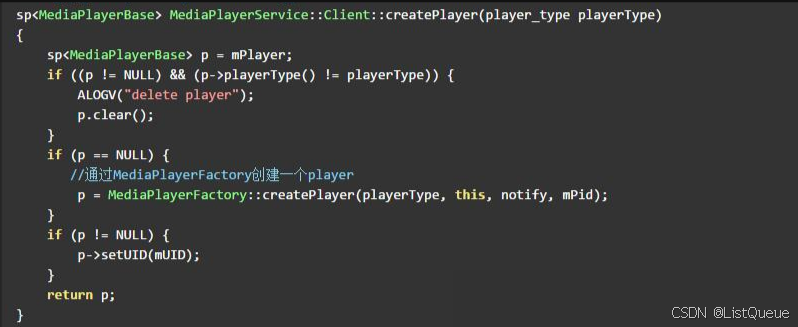

先看下源头，从mediaplayerservice到Stagefright:

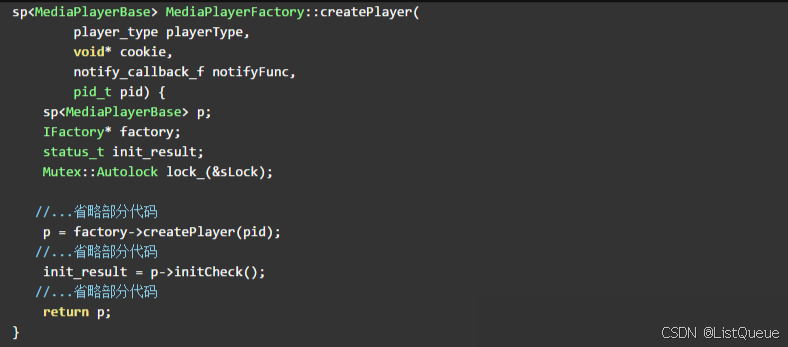

接着进入MediaPlayerFactory中的createPlayer方法中：



五、StagefrightPlayer及AwesomePlayer初识

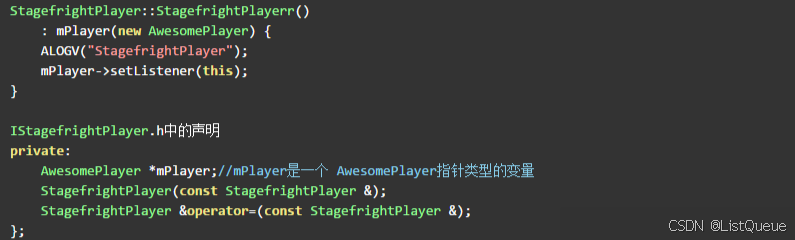

开始进入StagefrightPlayer的构造函数

StageFrightPlayer中引用了AwesomePlayer，进而进行相关操作，

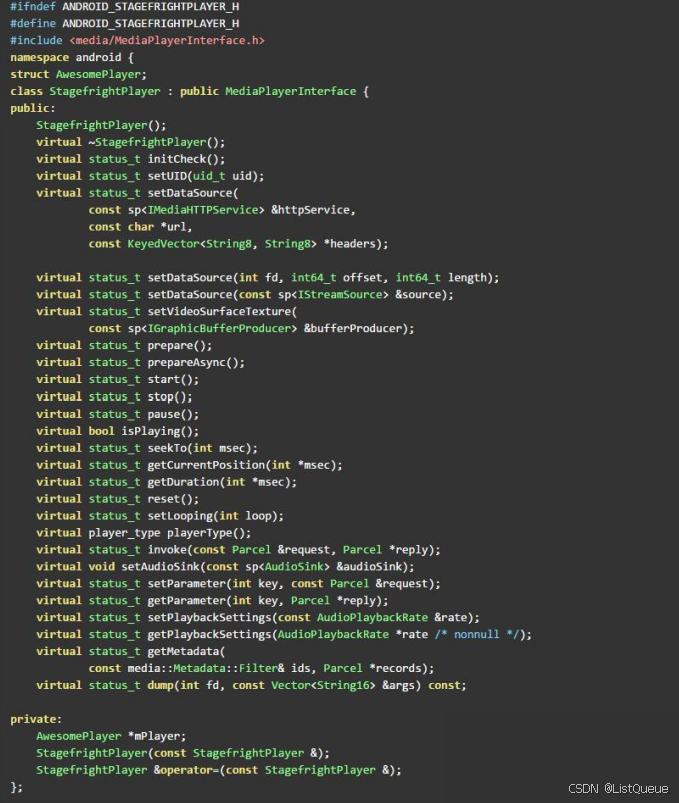

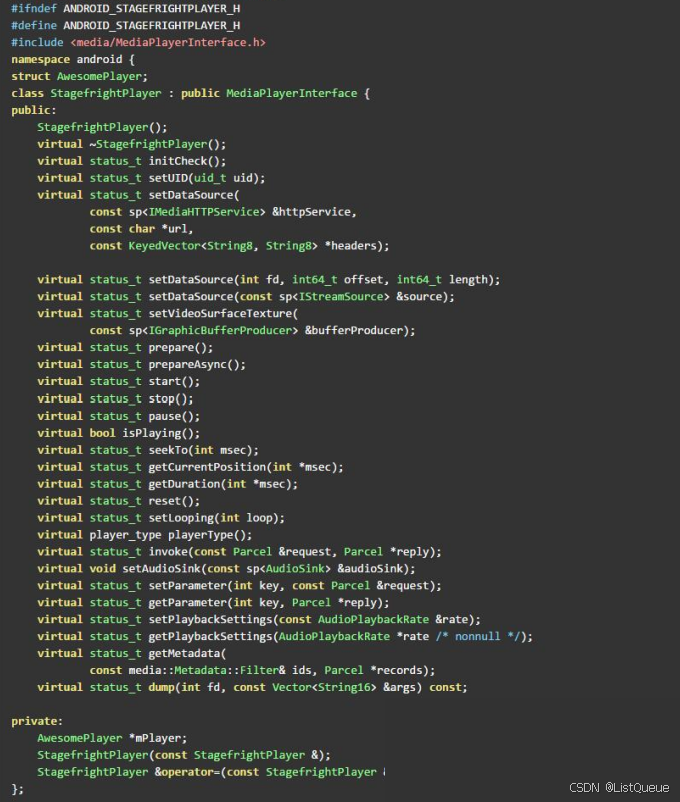

从上面代码可以看出，接着分析下StagefrightPlayer，如下代码：

StagefrightPlayer继承了MediaPlayerInterface接口，
同样以setDataSource为例，通常我们负责的模块或调用别人的模块时，在模块和模块之间，相当于一个黑盒一样。
里面什么流程我们并不清楚，call后，返回对应的状态或数据，仅此而已。
AwesomePlayer，就像是StagefrightPlayer中一个小盒子一样。

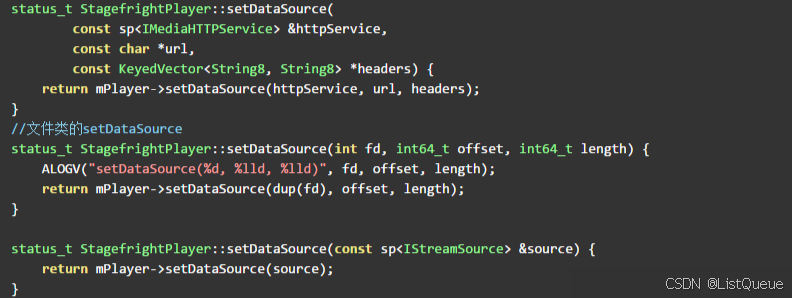

当mediaplayerservice中setDataSource传下来之后，进入如下方法：

以上代码总结为：
所以执行步骤都会调用 mPlayer->setDataSource(xxxx),
而在前面的分析，我们知道，这个mPlayer是被定义成AwesomePlayer，
因为文件的setDataSoure及uri方式的setData仅在实现有些区别，

接着向下看：

以上代码总结为：当setDataSource好后，返回上层OK状态，

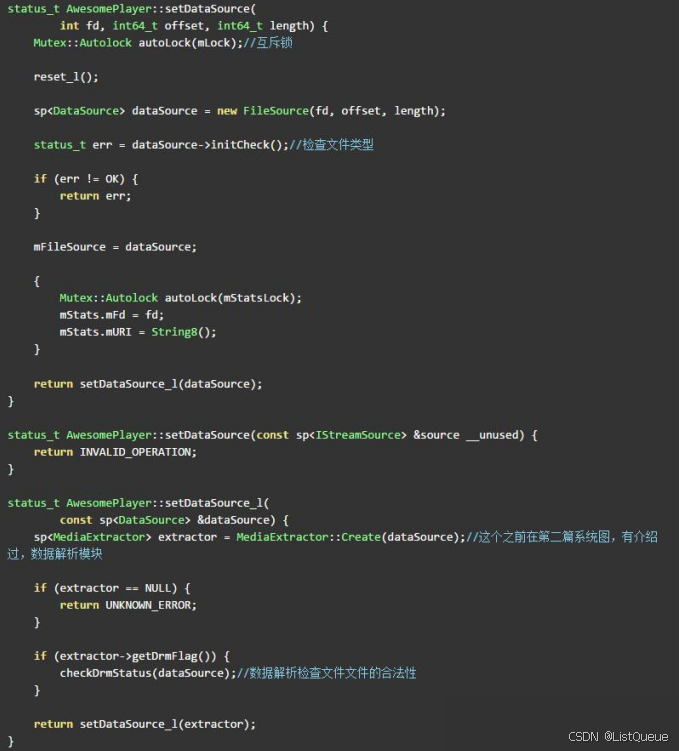

再看下文件类型的setDataSource,如下：

以上代码总结为：匹配不同的文件类型，并用数据解析器处理，Mime表示该资源的媒体类型，当出现以右边格式出现的时候，就能被播放器识别，

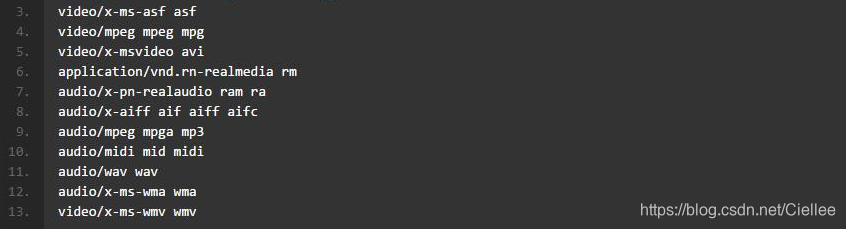

如经常手机中文件，单击时，就会弹出一个用哪个软件打开一样。列举一些常用的Mime类型的资源，如下：

六、MediaExtractor数据解析流程

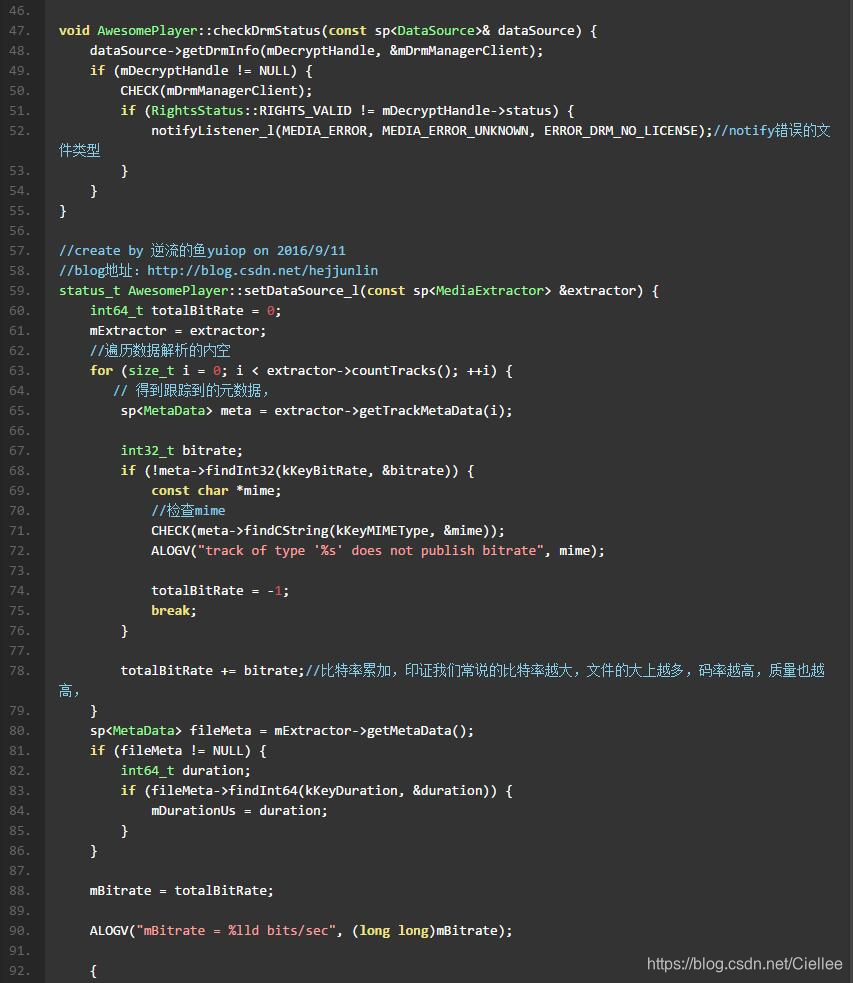

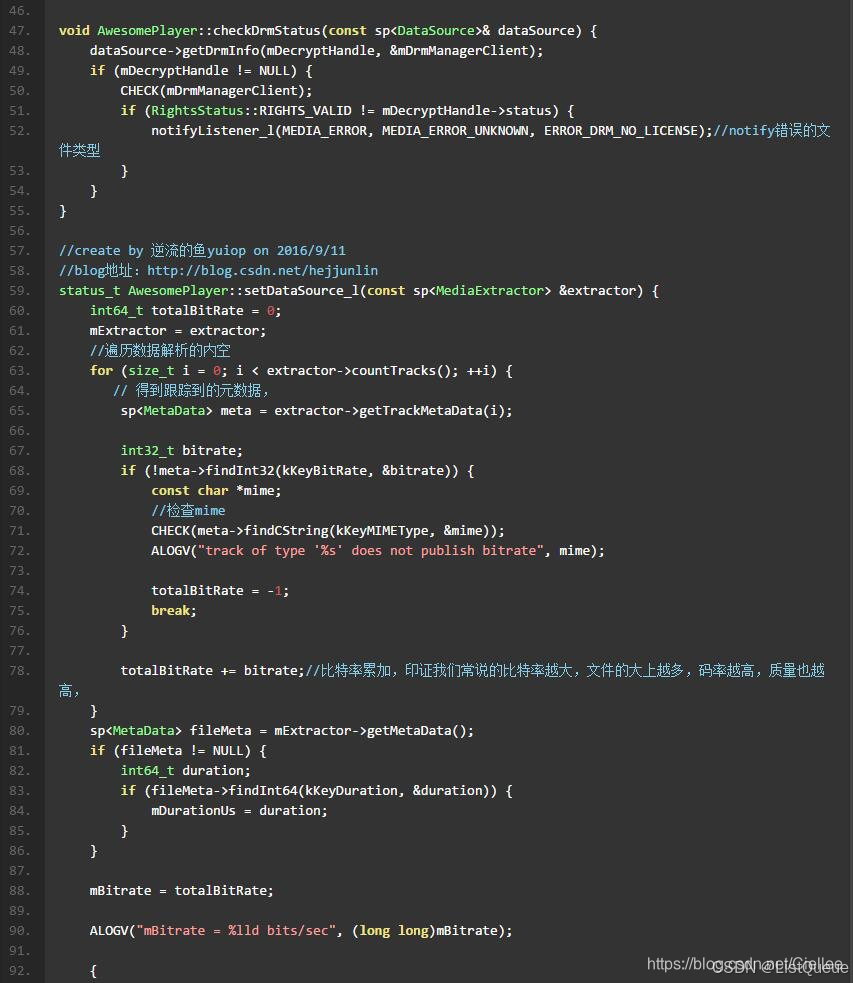

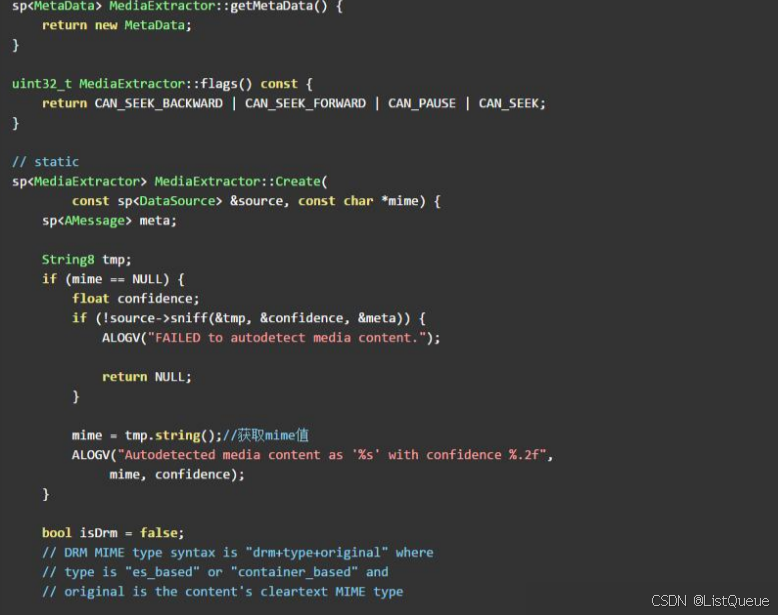

接着，我们看下上面一直在用的MediaExtractor（数据解析器）

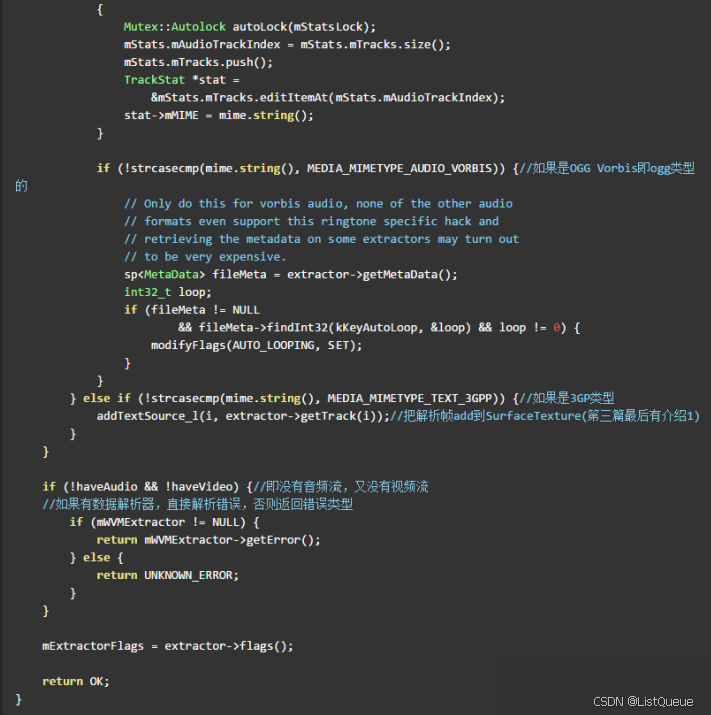

以上代码总结：

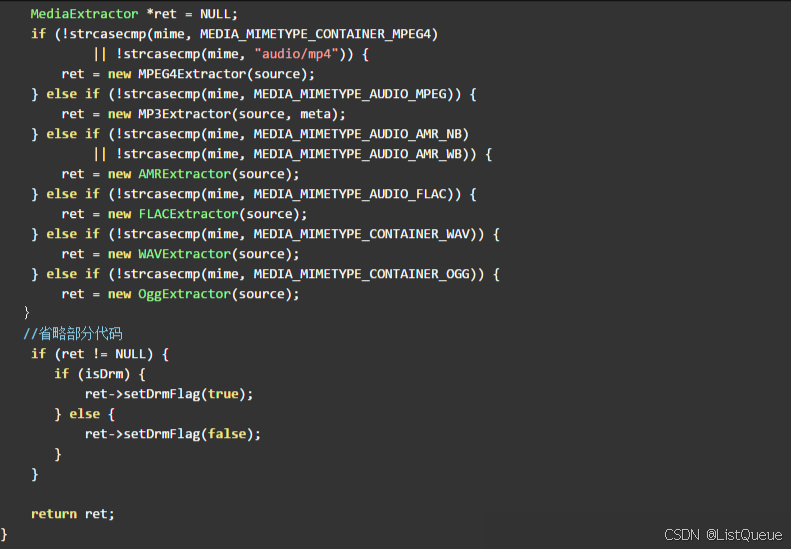

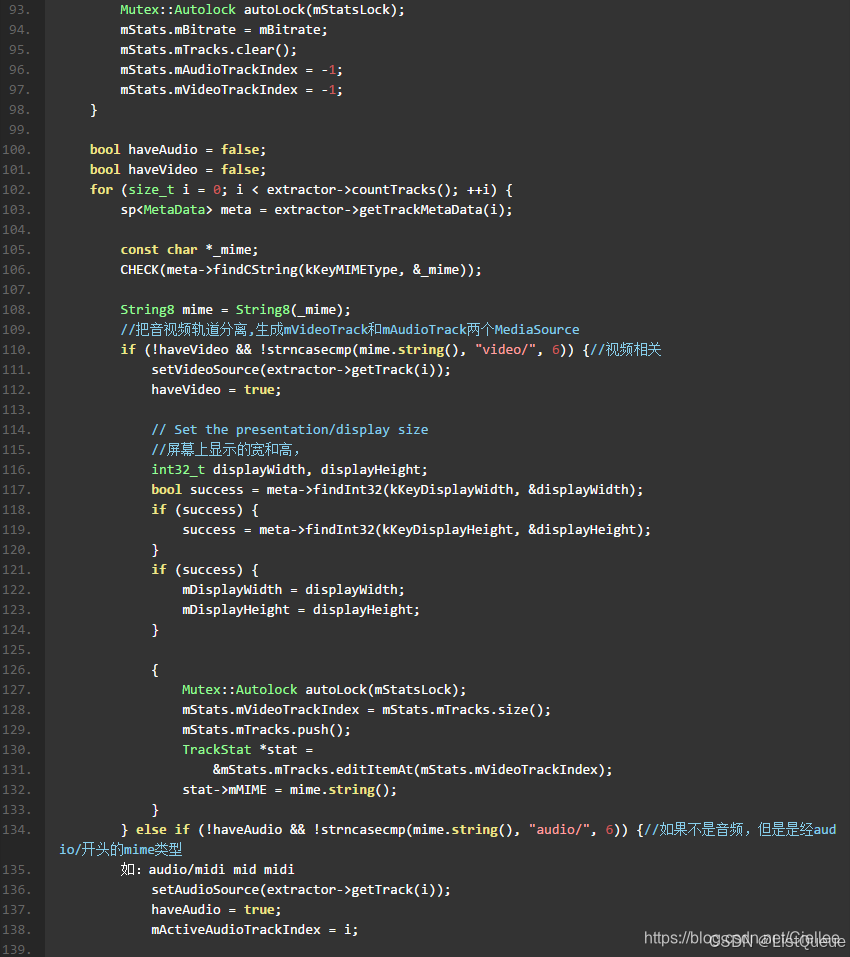

1. 根据对文件解析的不同格式创建一个Extractor解析器，并解析，创建好解析器后，回到AwesomePlayer::setDataSource_l()中，继续执行setDataSource_l(extractor)，对新建的这个解析器做处理，其实质是显示音视频A/V的分离。

2. setVideoSource(extractor->getTrack(i));//设置视频源mVideoTrack ；

3. setAudioSource(extractor->getTrack(i));//设置音频源mAudioTrack；

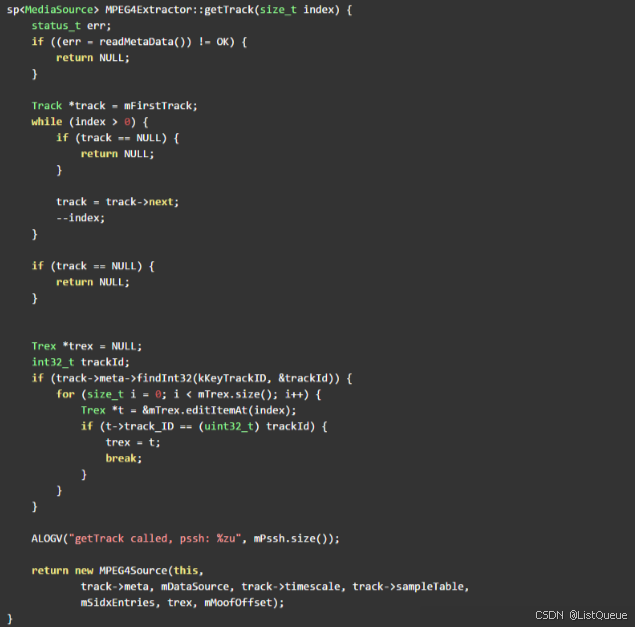

4. mVideoTrack和mAudioTrack的做为创建的AwesomePlay的成员函数，其类型为MPEG4Source，继承了MediaSource。

以上过程就进行了A\V的分离，对音频和视频资源进行分开处理，
其过程是mediaplayerservicer——>Stagefrightplayerr——>Awesomeplayer——>MPEG4Extractor——>MPEG4Source.这几个过程。
