本文详细解析了高通MSM8996平台的音频系统架构，包括音频前端（FEPCMs）、后端（BEDAIs）、音频设备（AudioDevices）的概念与连接方式，以及音频通路的建立过程。介绍了音频场景（usecase）与设备（device）的映射关系，以及如何通过路由控件实现音频设备的切换。

come from : https://blog.youkuaiyun.com/azloong/article/details/79383323

Front End PCMs：音频前端，一个前端对应着一个 PCM 设备
Back End DAIs：音频后端，一个后端对应着一个 DAI 接口，一个 FE PCM 能够连接到一个或多个 BE DAI
Audio Device：有 headset、speaker、earpiece、mic、bt、modem 等；不同的设备可能与不同的 DAI 接口连接，也可能与同一个 DAI 接口连接（如上图，Speaker 和 Earpiece 都连接到 DAI1）

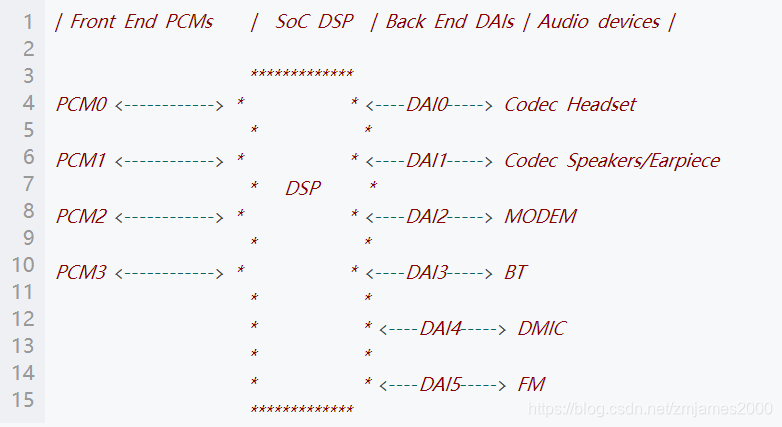

Soc DSP：本文范围内实现路由功能：连接 FE PCMs 和 BE DAIs，例如连接 PCM0 与 DAI1：

高通 MSM8996 音频框图：

MSM8996_Audio
FE PCMs： use_case

deep_buffer
low_latency
mutil_channel
compress_offload
audio_record
usb_audio
a2dp_audio
voice_call

BE DAIs：

SLIM_BUS
Aux_PCM
Primary_MI2S
Secondary_MI2S
Tertiary_MI2S
Quatermary_MI2S

2. HAL 中的 usecase 和 device
usecase 通俗表示音频场景，对应着音频前端，比如：

low_latency：按键音、触摸音、游戏背景音等低延时的放音场景
deep_buffer：音乐、视频等对时延要求不高的放音场景
compress_offload：mp3、flac、aac等格式的音源播放场景，这种音源不需要软件解码，直接把数据送到硬件解码器（aDSP），由硬件解码器（aDSP）进行解码
record：普通录音场景
record_low_latency：低延时的录音场景
voice_call：语音通话场景
voip_call：网络通话场景
/* These are the supported use cases by the hardware.
* Each usecase is mapped to a specific PCM device.
* Refer to pcm_device_table[].
*/
enum {
USECASE_INVALID = -1,
/* Playback usecases */
USECASE_AUDIO_PLAYBACK_DEEP_BUFFER = 0,
USECASE_AUDIO_PLAYBACK_LOW_LATENCY,
USECASE_AUDIO_PLAYBACK_MULTI_CH,
USECASE_AUDIO_PLAYBACK_OFFLOAD,
USECASE_AUDIO_PLAYBACK_ULL,

/* FM usecase */
USECASE_AUDIO_PLAYBACK_FM,

/* HFP Use case*/
USECASE_AUDIO_HFP_SCO,
USECASE_AUDIO_HFP_SCO_WB,

/* Capture usecases */
USECASE_AUDIO_RECORD,
USECASE_AUDIO_RECORD_COMPRESS,
USECASE_AUDIO_RECORD_LOW_LATENCY,
USECASE_AUDIO_RECORD_FM_VIRTUAL,

/* Voice usecase */
USECASE_VOICE_CALL,

/* Voice extension usecases */
USECASE_VOICE2_CALL,
USECASE_VOLTE_CALL,
USECASE_QCHAT_CALL,
USECASE_VOWLAN_CALL,
USECASE_VOICEMMODE1_CALL,
USECASE_VOICEMMODE2_CALL,
USECASE_COMPRESS_VOIP_CALL,

USECASE_INCALL_REC_UPLINK,
USECASE_INCALL_REC_DOWNLINK,
USECASE_INCALL_REC_UPLINK_AND_DOWNLINK,

USECASE_AUDIO_PLAYBACK_AFE_PROXY,
USECASE_AUDIO_RECORD_AFE_PROXY,

USECASE_AUDIO_PLAYBACK_EXT_DISP_SILENCE,

AUDIO_USECASE_MAX
};

device 表示音频端点设备，包括输出端点（如 speaker、headphone、earpiece）和输入端点（如 headset-mic、builtin-mic）。高通 HAL 对音频设备做了扩展，比如 speaker 分为：

SND_DEVICE_OUT_SPEAKER：普通的外放设备
SND_DEVICE_OUT_SPEAKER_PROTECTED：带保护的外放设备
SND_DEVICE_OUT_VOICE_SPEAKER：普通的通话免提设备
SND_DEVICE_OUT_VOICE_SPEAKER_PROTECTED：带保护的通话免提设备
类似还有很多，详见 platform.h 音频设备定义，下面仅列举一部分：

/* Sound devices specific to the platform
* The DEVICE_OUT_* and DEVICE_IN_* should be mapped to these sound
* devices to enable corresponding mixer paths
*/
enum {
SND_DEVICE_NONE = 0,

/* Playback devices */
SND_DEVICE_MIN,
SND_DEVICE_OUT_BEGIN = SND_DEVICE_MIN,
SND_DEVICE_OUT_HANDSET = SND_DEVICE_OUT_BEGIN,
SND_DEVICE_OUT_SPEAKER,
SND_DEVICE_OUT_HEADPHONES,
SND_DEVICE_OUT_HEADPHONES_DSD,
SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES,
SND_DEVICE_OUT_SPEAKER_AND_LINE,
SND_DEVICE_OUT_VOICE_HANDSET,
SND_DEVICE_OUT_VOICE_SPEAKER,
SND_DEVICE_OUT_VOICE_HEADPHONES,
SND_DEVICE_OUT_VOICE_LINE,
SND_DEVICE_OUT_HDMI,
SND_DEVICE_OUT_DISPLAY_PORT,
SND_DEVICE_OUT_BT_SCO,
SND_DEVICE_OUT_BT_A2DP,
SND_DEVICE_OUT_SPEAKER_AND_BT_A2DP,
SND_DEVICE_OUT_AFE_PROXY,
SND_DEVICE_OUT_USB_HEADSET,
SND_DEVICE_OUT_USB_HEADPHONES,
SND_DEVICE_OUT_SPEAKER_AND_USB_HEADSET,
SND_DEVICE_OUT_SPEAKER_PROTECTED,
SND_DEVICE_OUT_VOICE_SPEAKER_PROTECTED,
SND_DEVICE_OUT_END,

/* Capture devices */
SND_DEVICE_IN_BEGIN = SND_DEVICE_OUT_END,
SND_DEVICE_IN_HANDSET_MIC = SND_DEVICE_IN_BEGIN, // 58
SND_DEVICE_IN_SPEAKER_MIC,
SND_DEVICE_IN_HEADSET_MIC,
SND_DEVICE_IN_VOICE_SPEAKER_MIC,
SND_DEVICE_IN_VOICE_HEADSET_MIC,
SND_DEVICE_IN_BT_SCO_MIC,
SND_DEVICE_IN_CAMCORDER_MIC,
SND_DEVICE_IN_END,

SND_DEVICE_MAX = SND_DEVICE_IN_END,
};

扩展这么多是为了方便设置 acdb id，比如外放和通话免提虽然都用了同样的喇叭设备，但是这两种情景会使用不同的算法，因此需要设置不同的 acdb id 到 aDSP，区分 SND_DEVICE_OUT_SPEAKER 和 SND_DEVICE_OUT_VOICE_SPEAKER 是为了匹配到各自的 acdb id。

由于高通 HAL 定义的音频设备与 Android Framework 定义的不一致，所以在高通 HAL 中会根据音频场景对框架层传入的音频设备进行转换，详见：

platform_get_output_snd_device()
platform_get_input_snd_device()
在高通 HAL 中，我们只看到 usecase（即 FE PCM）和 device，那么上一个节中提到的 BE DAI 为什么没有被提及？很简单，device 和 BE DAI 是“多对一”的关系，device 连接着唯一的 BE DAI（反过来就不成立了，BE DAI 可能连接着多个 device），所以确定了 device 也就能确定所连接的 BE DAI。

3. 音频通路连接
简单描述下高通 HAL 层音频通路的连接流程。如音频框图概述所示，音频通路分为三大块：FE PCMs、BE DAIs、Devices，这三块均需要打开并串联起来才能完成一个音频通路的设置。

FE_PCMs <=> BE_DAIs <=> Devices

3.1. 打开 FE PCM
FE PCMs 是在音频流打开时设置的，我们首先要了解一个音频流对应着一个 usecase，具体细节请参考：Android 音频系统：从 AudioTrack 到 AudioFlinger

AudioTrack、AudioFlinger Threads、AudioHAL Usecases、AudioDriver PCMs 的关系如下图所示：

AudioUsecase

start_output_stream() 代码分析：

// 根据 usecase 找到对应 FE PCM id
int platform_get_pcm_device_id(audio_usecase_t usecase, int device_type)
{
int device_id = -1;
if (device_type == PCM_PLAYBACK)
device_id = pcm_device_table[usecase][0];
else
device_id = pcm_device_table[usecase][1];
return device_id;
}

int start_output_stream(struct stream_out *out)
{
int ret = 0;
struct audio_usecase *uc_info;
struct audio_device *adev = out->dev;

// 根据 usecase 找到对应 FE PCM id
out->pcm_device_id = platform_get_pcm_device_id(out->usecase, PCM_PLAYBACK);
if (out->pcm_device_id < 0) {
ALOGE("%s: Invalid PCM device id(%d) for the usecase(%d)",
__func__, out->pcm_device_id, out->usecase);
ret = -EINVAL;
goto error_open;
}

// 为这个音频流新建一个 usecase 实例
uc_info = (struct audio_usecase *)calloc(1, sizeof(struct audio_usecase));

if (!uc_info) {
ret = -ENOMEM;
goto error_config;
}

uc_info->id = out->usecase; // 音频流对应的 usecase
uc_info->type = PCM_PLAYBACK; // 音频流的流向
uc_info->stream.out = out;
uc_info->devices = out->devices; // 音频流的初始设备
uc_info->in_snd_device = SND_DEVICE_NONE;
uc_info->out_snd_device = SND_DEVICE_NONE;
list_add_tail(&adev->usecase_list, &uc_info->list); // 把新建的 usecase 实例添加到链表中

// 根据 usecase、out->devices，为音频流选择相应的音频设备
select_devices(adev, out->usecase);

ALOGV("%s: Opening PCM device card_id(%d) device_id(%d) format(%#x)",
__func__, adev->snd_card, out->pcm_device_id, out->config.format);
if (!is_offload_usecase(out->usecase)) {
unsigned int flags = PCM_OUT;
unsigned int pcm_open_retry_count = 0;
if (out->usecase == USECASE_AUDIO_PLAYBACK_AFE_PROXY) {
flags |= PCM_MMAP | PCM_NOIRQ;
pcm_open_retry_count = PROXY_OPEN_RETRY_COUNT;
} else if (out->realtime) {
flags |= PCM_MMAP | PCM_NOIRQ;
} else
flags |= PCM_MONOTONIC;

while (1) {
// 打开 FE PCM
out->pcm = pcm_open(adev->snd_card, out->pcm_device_id,
flags, &out->config);
if (out->pcm == NULL || !pcm_is_ready(out->pcm)) {
ALOGE("%s: %s", __func__, pcm_get_error(out->pcm));
if (out->pcm != NULL) {
pcm_close(out->pcm);
out->pcm = NULL;
}
if (pcm_open_retry_count-- == 0) {
ret = -EIO;
goto error_open;
}
usleep(PROXY_OPEN_WAIT_TIME * 1000);
continue;
}
break;
}

语音通话的情景有所不同，它不是传统意义的音频流，流程大概是这样的：

进入通话时，上层会先设置音频模式为 AUDIO_MODE_IN_CALL（HAL 接口是 adev_set_mode()），再传入音频设备 routing=$device（HAL 接口是 out_set_parameters()）
out_set_parameters() 中检查音频模式是否为 AUDIO_MODE_IN_CALL，是则调用 voice_start_call() 打开语音通话的 FE_PCM

3.2. 路由选择
我们在 mixer_pahts.xml 中看到 usecase 相关的通路：

<path name="low-latency-playback earphones">
<ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia5" value="1" />
</path>

这些通路其实就是连接 usecase、device 之间的路由。比如 “deep-buffer-playback speaker” 是连接 deep-buffer-playback FE PCM、speaker Device 之间的路由，打开 “deep-buffer-playback speaker”，则把 deep-buffer-playback FE PCM 和 speaker Device 连接起来；关闭 “deep-buffer-playback speaker”，则断开 deep-buffer-playback FE PCM 和 speaker Device 的连接。

之前提到“device 连接着唯一的 BE DAI，确定了 device 也就能确定所连接的 BE DAI”，因此这些路由通路其实都隐含着 BE DAI 的连接：FE PCM 并非直接到 device 的，而是 FE PCM 先连接到 BE DAI，BE DAI 再连接到 device。这点有助于理解路由控件，路由控件面向的是 FE PCM 和 BE DAI 之间的连接，回放类型的路由控件名称一般是： $BE_DAI Audio Mixer $FE_PCM，录制类型的路由控件名称一般是：$FE_PCM Audio Mixer $BE_DAI，这很容易分辨。

例如 “deep-buffer-playback speaker” 通路中的路由控件：

<ctl name="QUAT_MI2S_RX Audio Mixer MultiMedia1" value="1" />

MultiMedia1：deep_buffer usacase 对应的 FE PCM
QUAT_MI2S_RX：speaker device 所连接的 BE DAI
Audio Mixer：表示 DSP 路由功能
value：1 表示连接，0 表示断开连接
这个控件的意思是：把 MultiMedia1 PCM 与 QUAT_MI2S_RX DAI 连接起来。这个控件并没有指明 QUAT_MI2S_RX DAI 与 speaker device 之间的连接，因为 BE DAIs 与 Devices 之间并不需要路由控件，如之前所强调”device 连接着唯一的 BE DAI，确定了 device 也就能确定所连接的 BE DAI“。

路由控件的开关不仅仅影响 FE PCMs、BE DAIs 的连接或断开，同时会使能或禁用 BE DAIs，要深入理解这点的话需要去研究 ALSA DPCM（Dynamic PCM）机制，这里稍作了解即可。

路由操作函数是 enable_audio_route()/disable_audio_route()，这两个函数名称很贴合，控制 FE PCMs 与 BE DAIs 的连接或断开。

代码流程很简单，把 usecase 和 device 拼接起来就是路由的 path name 了，然后再调用 audio_route_apply_and_update_path() 来设置路由通路：

const char * const use_case_table[AUDIO_USECASE_MAX] = {
[USECASE_AUDIO_PLAYBACK_DEEP_BUFFER] = "deep-buffer-playback",
[USECASE_AUDIO_PLAYBACK_LOW_LATENCY] = "low-latency-playback",
//...
};

const char * const backend_tag_table[SND_DEVICE_MAX] = {
[SND_DEVICE_OUT_HANDSET] = "earphones";
[SND_DEVICE_OUT_SPEAKER] = "speaker";
[SND_DEVICE_OUT_SPEAKER] = "headphones";
//...
};

void platform_add_backend_name(char *mixer_path, snd_device_t snd_device,
struct audio_usecase *usecase)
{
if ((snd_device < SND_DEVICE_MIN) || (snd_device >= SND_DEVICE_MAX)) {
ALOGE("%s: Invalid snd_device = %d", __func__, snd_device);
return;
}

const char * suffix = backend_tag_table[snd_device];

if (suffix != NULL) {
strlcat(mixer_path, " ", MIXER_PATH_MAX_LENGTH);
strlcat(mixer_path, suffix, MIXER_PATH_MAX_LENGTH);
}
}

int enable_audio_route(struct audio_device *adev,
struct audio_usecase *usecase)
{
snd_device_t snd_device;
char mixer_path[MIXER_PATH_MAX_LENGTH];

if (usecase == NULL)
return -EINVAL;

ALOGV("%s: enter: usecase(%d)", __func__, usecase->id);

if (usecase->type == PCM_CAPTURE)
snd_device = usecase->in_snd_device;
else
snd_device = usecase->out_snd_device;

strlcpy(mixer_path, use_case_table[usecase->id], MIXER_PATH_MAX_LENGTH);
platform_add_backend_name(mixer_path, snd_device, usecase);
ALOGD("%s: apply mixer and update path: %s", __func__, mixer_path);
audio_route_apply_and_update_path(adev->audio_route, mixer_path);
ALOGV("%s: exit", __func__);
return 0;
}

3.3. 打开 Device
Android 音频框架层中，音频设备仅表示输入输出端点，它不关心 BE DAIs 与端点之间都经过了哪些部件（widget）。但我们做底层的必须清楚知道：从BE DAIs 到端点，整条通路经历了哪些部件。如下图的外放通路：

WM8998_SPK

为了使得声音从 speaker 端点输出，我们需要打开 AIF1、DAC1、SPKOUT 这些部件，并把它们串联起来，这样音频数据才能顺着这条路径（AIF1>DAC1>SPKOUT>SPEAKER）一路输出到 speaker。

在音频硬件驱动中，定义各种控件用于部件的开关或连接，比如控件 “SPKL DAC1 Switch” 用于控制 SPKL、DAC1 的连接或断开。具体细节请参考：Linux ALSA 音频系统：物理链路篇

我们在 mixer_pahts.xml 中看到 speaker 通路：

<path name="speaker">
<ctl name="SPKL DAC1 Switch" value="1" />
<ctl name="DAC1L AIF1RX1 Switch" value="1" />
<ctl name="DAC1R AIF1RX2 Switch" value="1" />
</path>

这些设备通路由 enable_snd_device()/disable_snd_device() 设置：

int enable_snd_device(struct audio_device *adev,
snd_device_t snd_device)
{
int i, num_devices = 0;
snd_device_t new_snd_devices[SND_DEVICE_OUT_END];
char device_name[DEVICE_NAME_MAX_SIZE] = {0};

if (snd_device < SND_DEVICE_MIN ||
snd_device >= SND_DEVICE_MAX) {
ALOGE("%s: Invalid sound device %d", __func__, snd_device);
return -EINVAL;
}

// 设备引用计数累加
adev->snd_dev_ref_cnt[snd_device]++;

// 根据 snd_device 找到对应的 device_name
if(platform_get_snd_device_name_extn(adev->platform, snd_device, device_name) < 0 ) {
ALOGE("%s: Invalid sound device returned", __func__);
return -EINVAL;
}
// 设备已经被打开了，直接返回，不会重复打开设备
if (adev->snd_dev_ref_cnt[snd_device] > 1) {
ALOGV("%s: snd_device(%d: %s) is already active",
__func__, snd_device, device_name);
return 0;
}

// 如果是带保护的设备，那么先停止校准操作
if (audio_extn_spkr_prot_is_enabled())
audio_extn_spkr_prot_calib_cancel(adev);

if (platform_can_enable_spkr_prot_on_device(snd_device) &&
audio_extn_spkr_prot_is_enabled()) {
// 检查带保护的设备有无合法的 acdb id，如果没有合法的 acdb id，那么保护算法无法被调用的
if (platform_get_spkr_prot_acdb_id(snd_device) < 0) {
adev->snd_dev_ref_cnt[snd_device]--;
return -EINVAL;
}
audio_extn_dev_arbi_acquire(snd_device);
// 打开带保护的设备，保护算法也开始运作
if (audio_extn_spkr_prot_start_processing(snd_device)) {
ALOGE("%s: spkr_start_processing failed", __func__);
audio_extn_dev_arbi_release(snd_device);
return -EINVAL;
}
} else if (platform_split_snd_device(adev->platform,
snd_device,
&num_devices,
new_snd_devices) == 0) {
// 铃声模式下，多设备分割：比如 SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES 先分割为
// SND_DEVICE_OUT_SPEAKER + SND_DEVICE_OUT_HEADPHONES，然后再一一打开 speaker
// 和 headphones 设备
for (i = 0; i < num_devices; i++) {
enable_snd_device(adev, new_snd_devices[i]);
}
} else {
ALOGD("%s: snd_device(%d: %s)", __func__, snd_device, device_name);

// A2DP：打开蓝牙设备端
if ((SND_DEVICE_OUT_BT_A2DP == snd_device) &&
(audio_extn_a2dp_start_playback() < 0)) {
ALOGE(" fail to configure A2dp control path ");
return -EINVAL;
}

audio_extn_dev_arbi_acquire(snd_device);
// 设置设备通路
audio_route_apply_and_update_path(adev->audio_route, device_name);
}
return 0;
}

值得注意的点有：

设备引用计数：每个设备都有各自的引用计数 snd_dev_ref_cnt，引用计数在 enable_snd_device() 中累加，如果大于 1，则表示该设备已经被打开了，那么就不会重复打开该设备；引用计数在 disable_snd_device() 中累减，如果为 0，则表示没有 usecase 需要该设备了，那么就关闭该设备。
带保护的外放设备：带 “audio_extn_spkr_prot” 前缀的函数是带保护的外放设备的相关函数，这些带保护的外放设备和其他设备不一样，它虽然属于输出设备，但往往还需要打开一个 PCM_IN 作为 I/V Feedback，有了 I/V Feedback 保护算法才能正常运作。
多输出设备的分割：多输出设备，一般指铃声模式下，外放设备与其他设备同时输出的情形；platform_split_snd_device() 把多输出设备分割，比如 SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES 分割为 SND_DEVICE_OUT_SPEAKER + SND_DEVICE_OUT_HEADPHONES，然后再一一打开 speaker、headphones。为什么要把多输出设备分割为外放设备+其他设备的形式？现在智能手机的外放设备一般都是带保护的，需要跑喇叭保护算法，而其他设备如蓝牙耳机也可能需要跑 aptX 算法，如果没有分割的话，只能下发一个 acdb id，无法把喇叭保护算法和 aptX 算法都调度起来。多输出设备分割时，还需要遵循一个规则：如果这些设备均连接到同一个 BE DAI，则无须分割。
int platform_split_snd_device(void *platform,
snd_device_t snd_device,
int *num_devices,
snd_device_t *new_snd_devices)
{
int ret = -EINVAL;
struct platform_data *my_data = (struct platform_data *)platform;
if (NULL == num_devices || NULL == new_snd_devices) {
ALOGE("%s: NULL pointer ..", __func__);
return -EINVAL;
}

/*
* If wired headset/headphones/line devices share the same backend
* with speaker/earpiece this routine returns -EINVAL.
*/
if (snd_device == SND_DEVICE_OUT_SPEAKER_AND_HEADPHONES &&
!platform_check_backends_match(SND_DEVICE_OUT_SPEAKER, SND_DEVICE_OUT_HEADPHONES)) {
*num_devices = 2;

new_snd_devices[0] = SND_DEVICE_OUT_SPEAKER;
new_snd_devices[1] = SND_DEVICE_OUT_HEADPHONES;
ret = 0;

4. 音频设备切换
回放场景，框架层回调 HAL 层接口 out_set_parameters(“routing=$device”) 来切换输出设备
录制场景，框架层回调 HAL 层接口 in_set_parameters(“routing=$device”) 来切换输入设备
这两个函数最终都是调用 select_device() 来实现设备切换的，select_device() 函数非常复杂，这里仅阐述下主干流程。

select_devices
disable_audio_route
disable_snd_device
check_usecases_codec_backend 检查其他usecase是否也跟随切换设备
platform_check_backends_match
disable_audio_route
disable_snd_device
enable_snd_device
enable_audio_route
enable_snd_device
enable_audio_route

4.1. 单 usecase 情景的设备切换
4.2. 多 usecase 情景的设备切换
–to be continued
