HAL-SPI（串行外设接口）总线

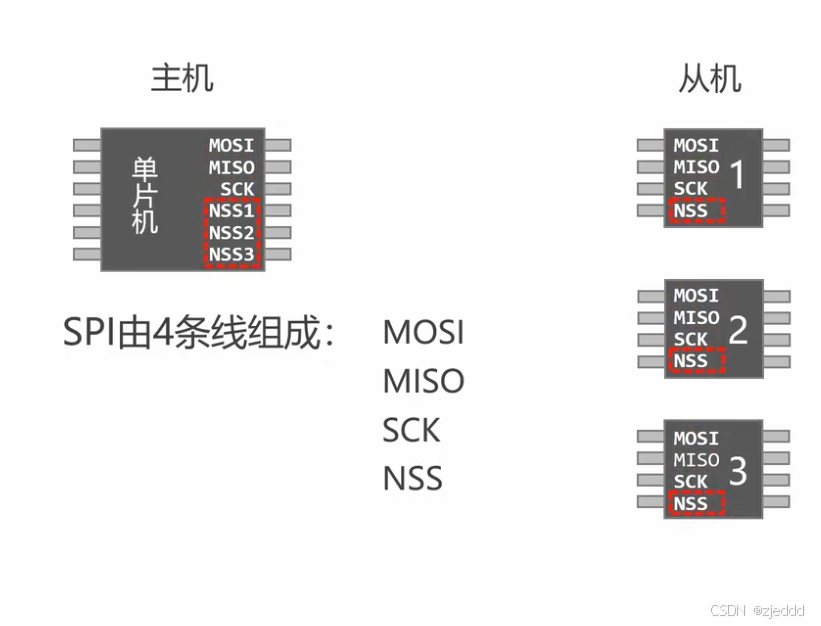

1.SPI组成

MOSI:主机发送从机接受         MISO：主机接受从机发送      SCK：串行时钟线   NSS:低电压选择从机

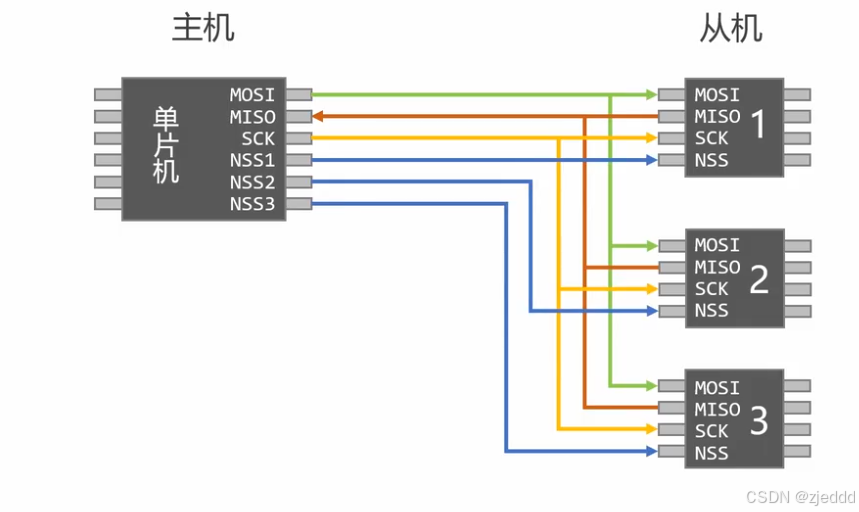

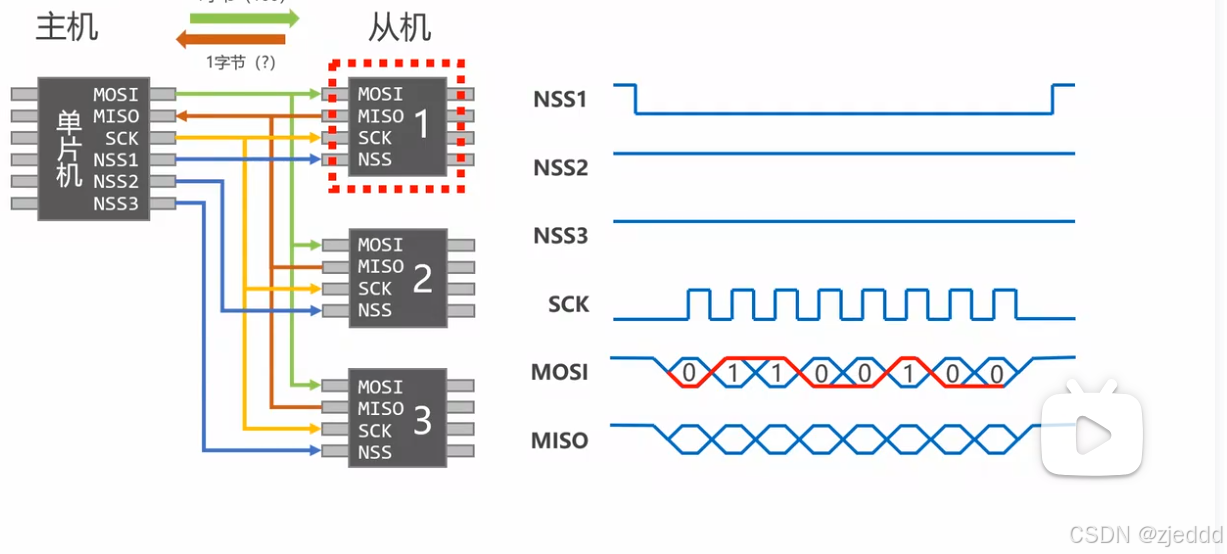

SPI通讯连线图·

主机发送数据，从机接收数据

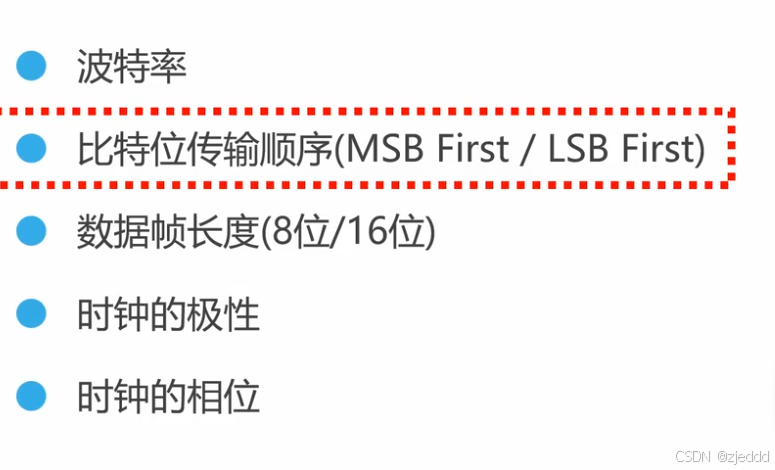

2.SPI的五个参数

注：波特率一般没有特别说限制在什么范围，关键看其设备可以承受的最大波特率；比特位传输顺序有两种（低位先传和高位先传）；时钟极性选择，若选择低电压，则空闲状态为低电压，反之若是；时钟相位分为第一边沿采集和第二边沿采集。

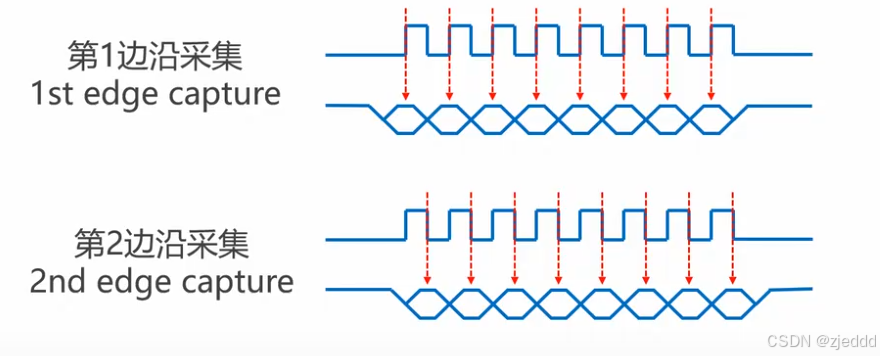

第一边沿采集和第二边沿采集如下

3.实验

（1）按钮控制LED

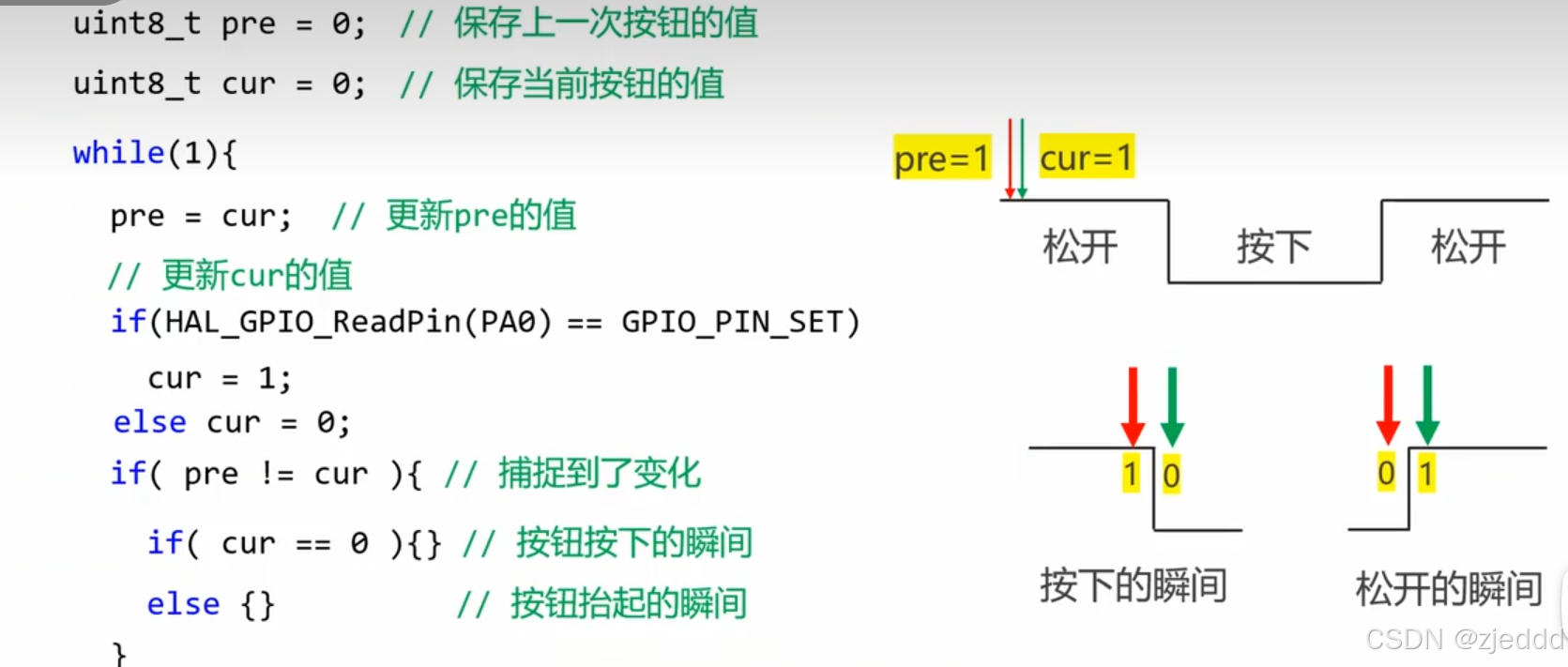

程序思路

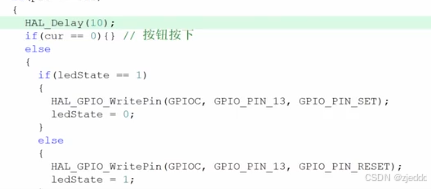

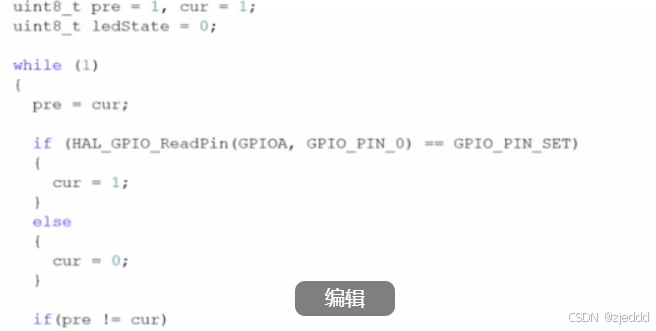

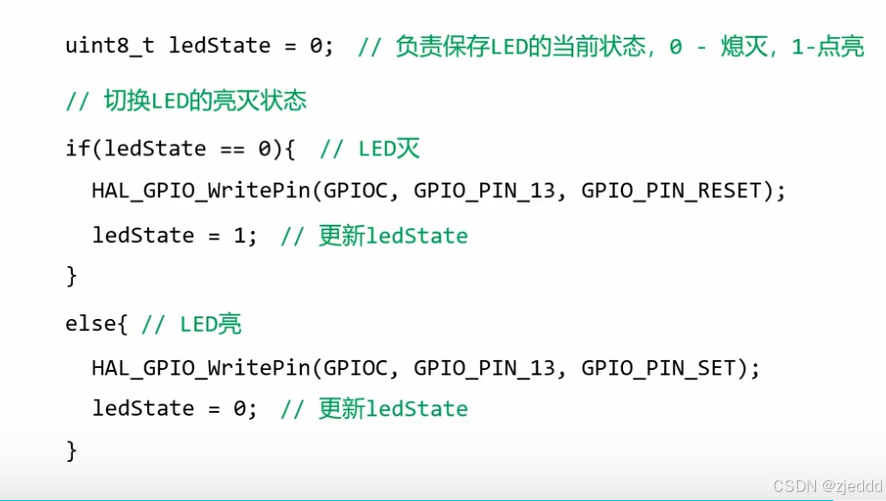

代码（注意按键要去都抖动，一般10ms就足够了）

(2)W25QXXflash模块来存储板载LED的状态

硬件

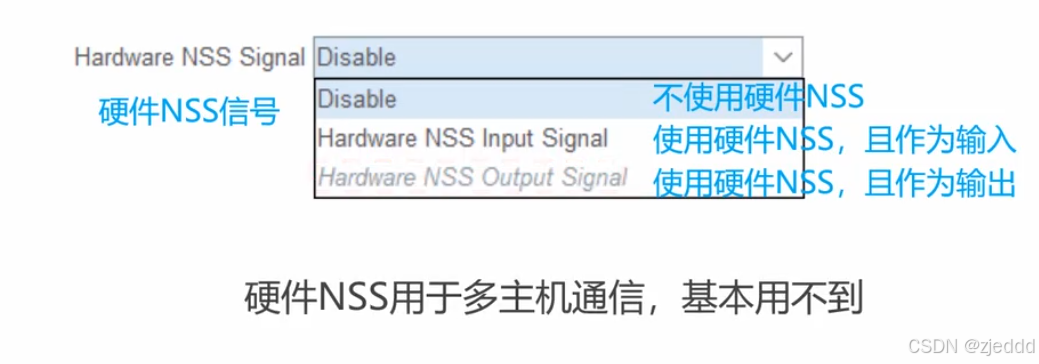

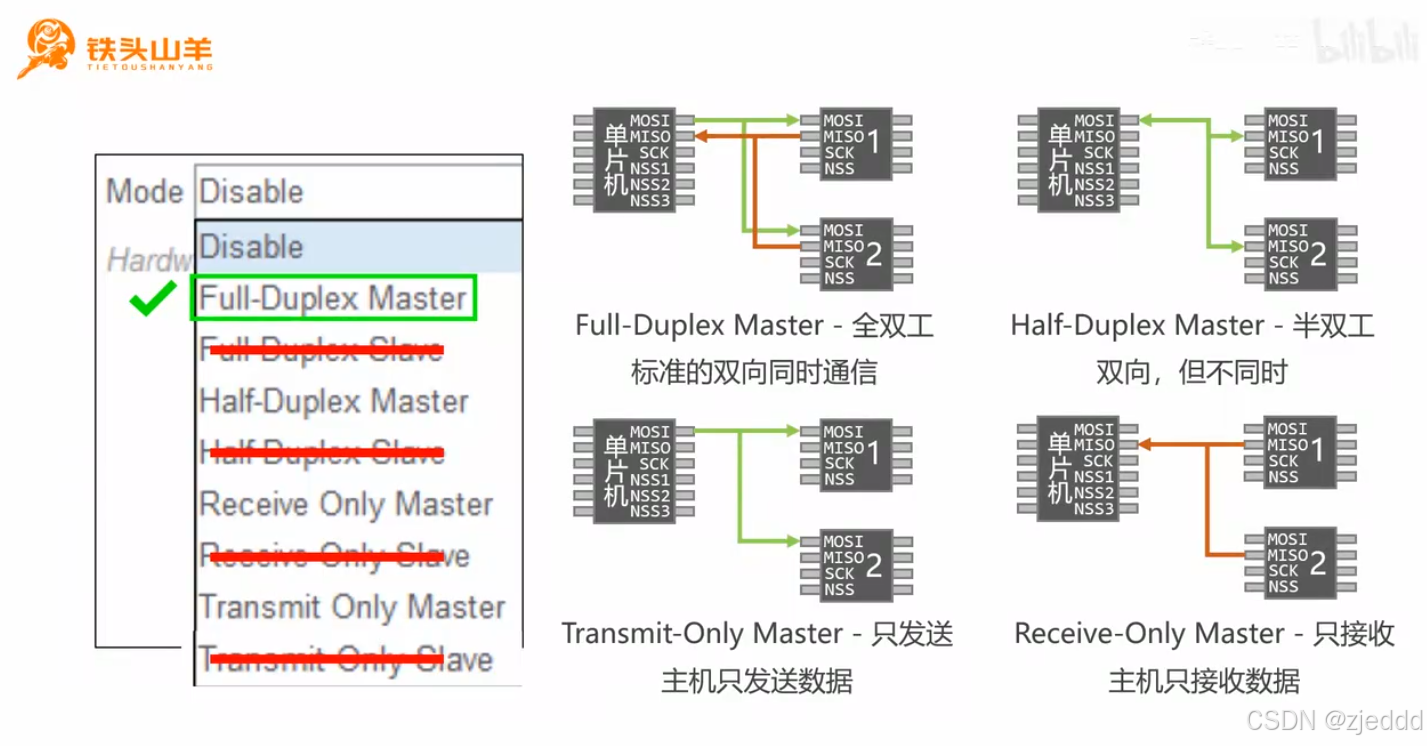

SPI模式

一般都用不到，故选disable

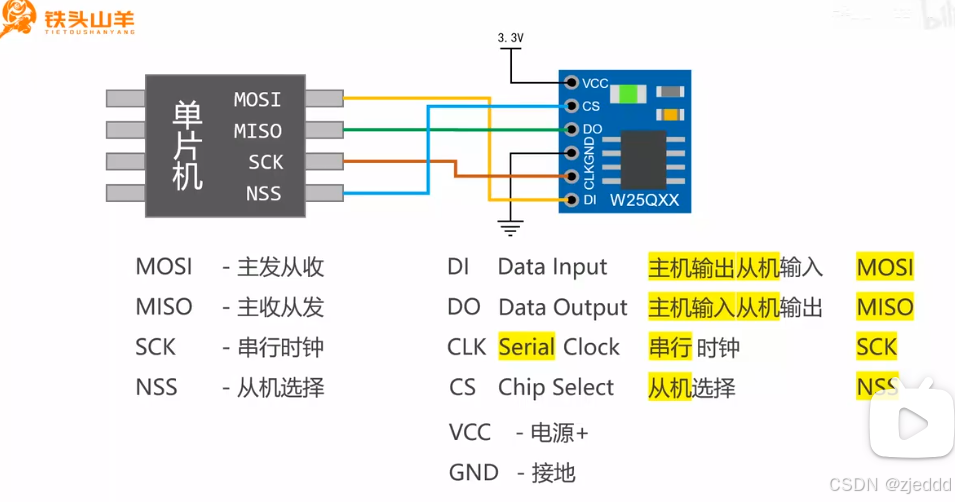

硬件连接

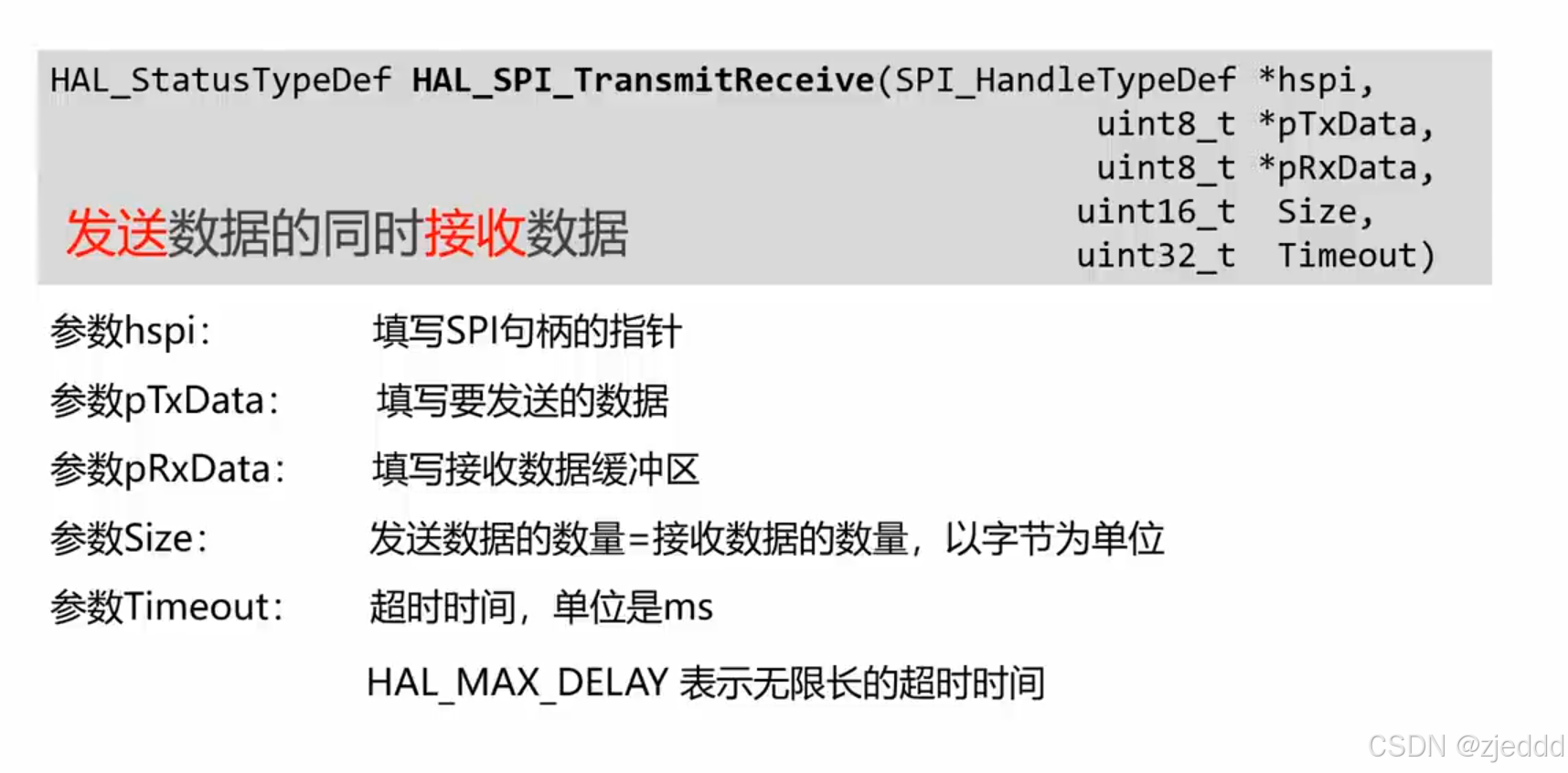

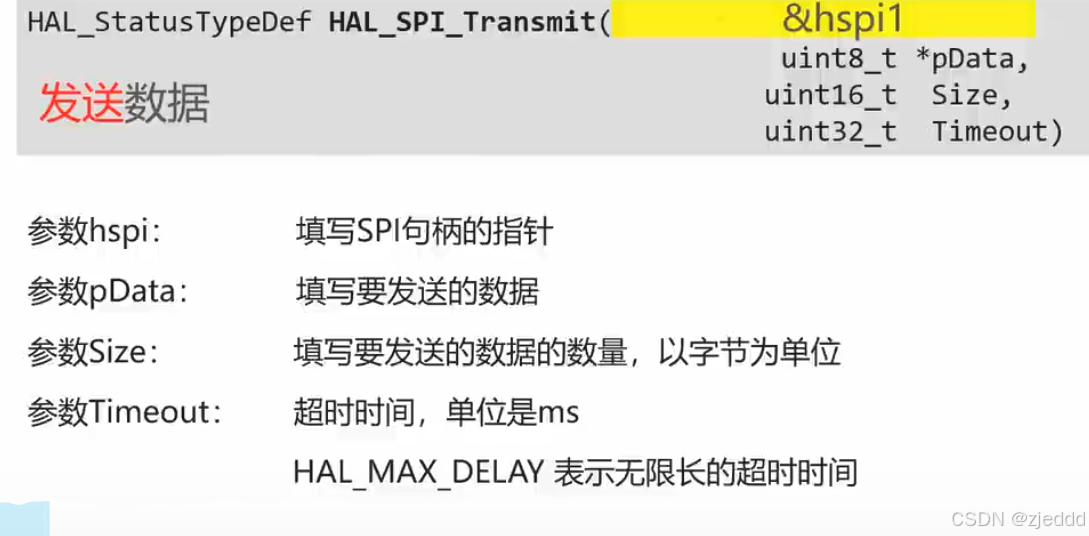

函数

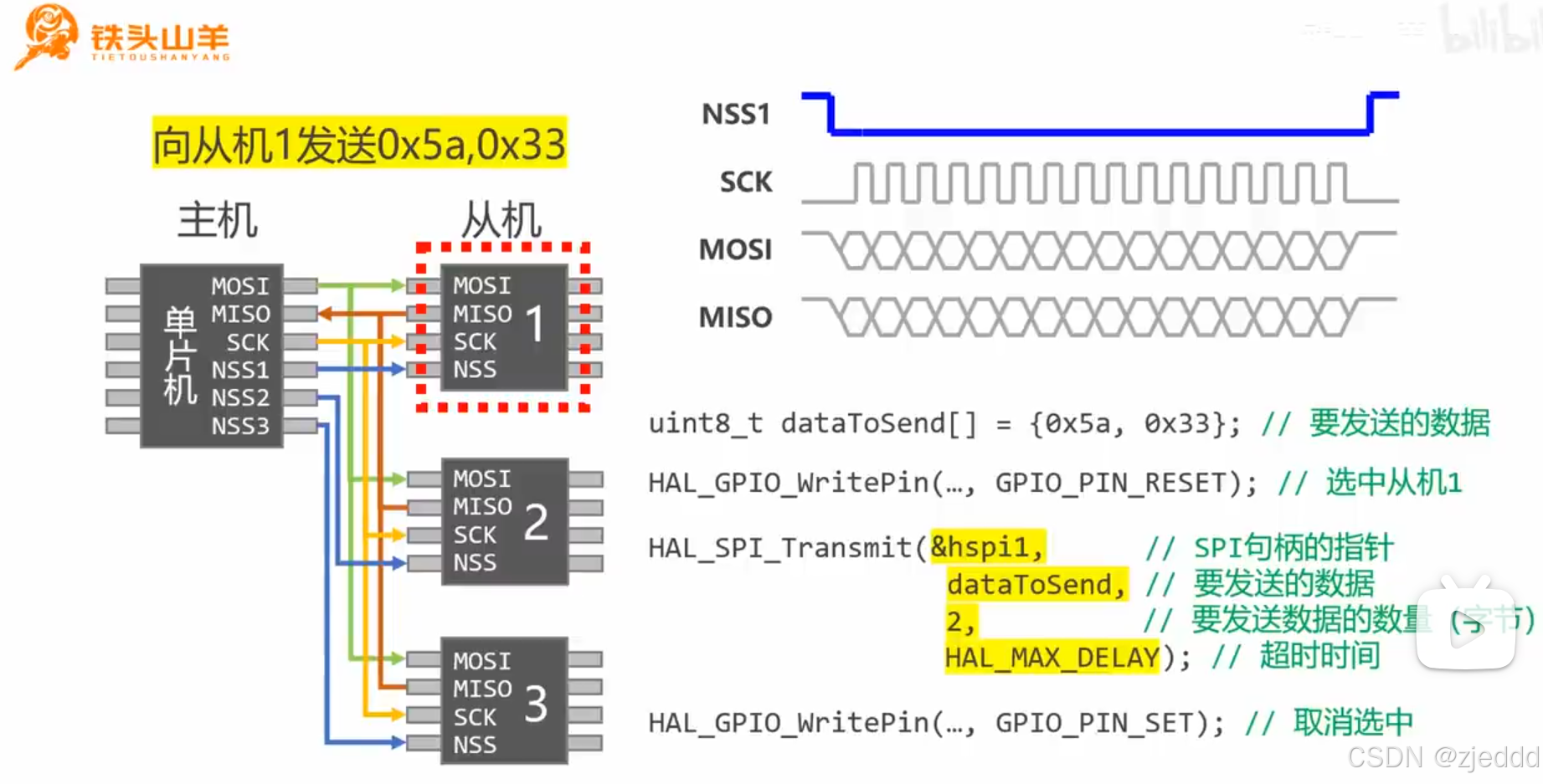

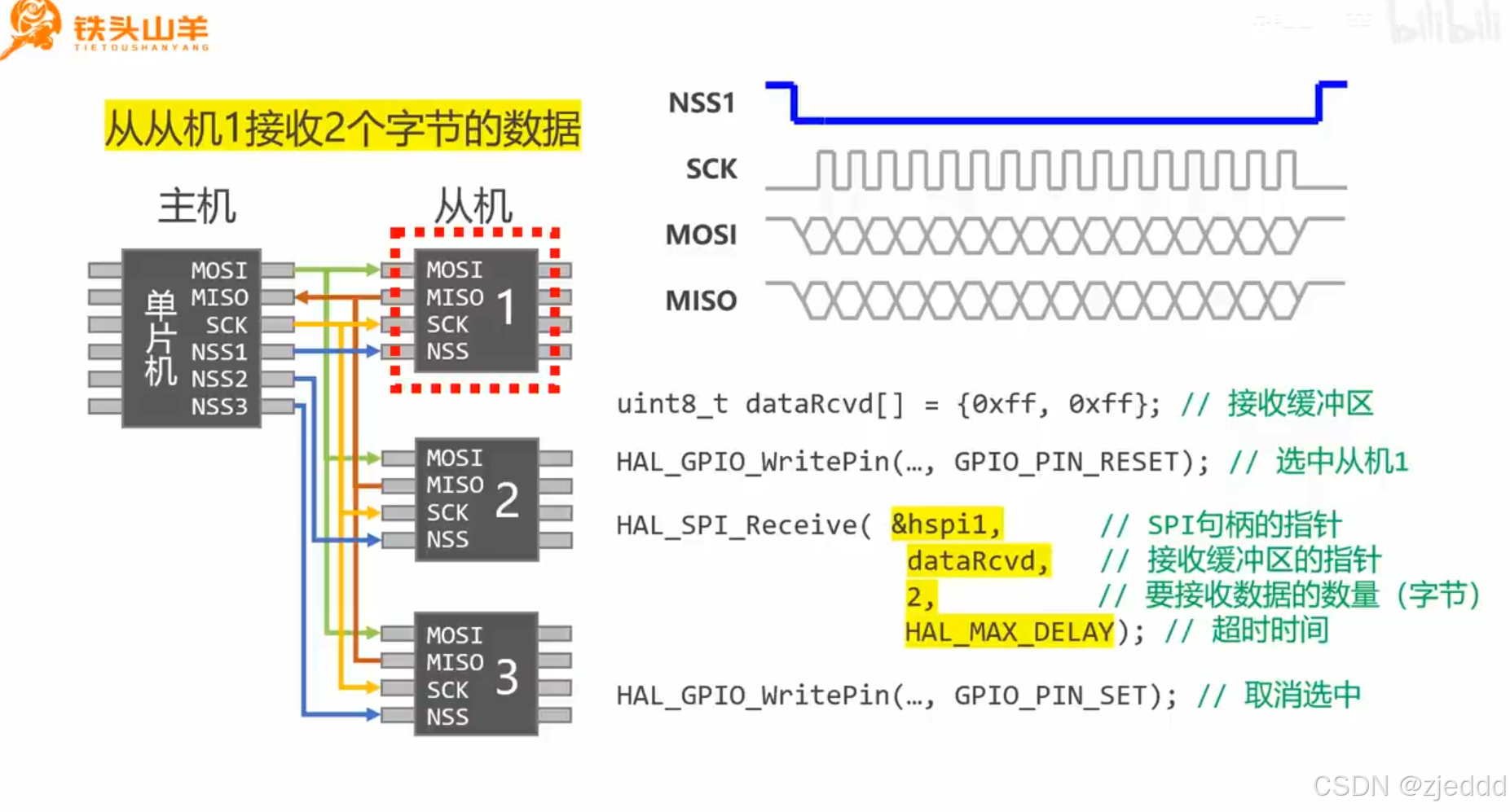

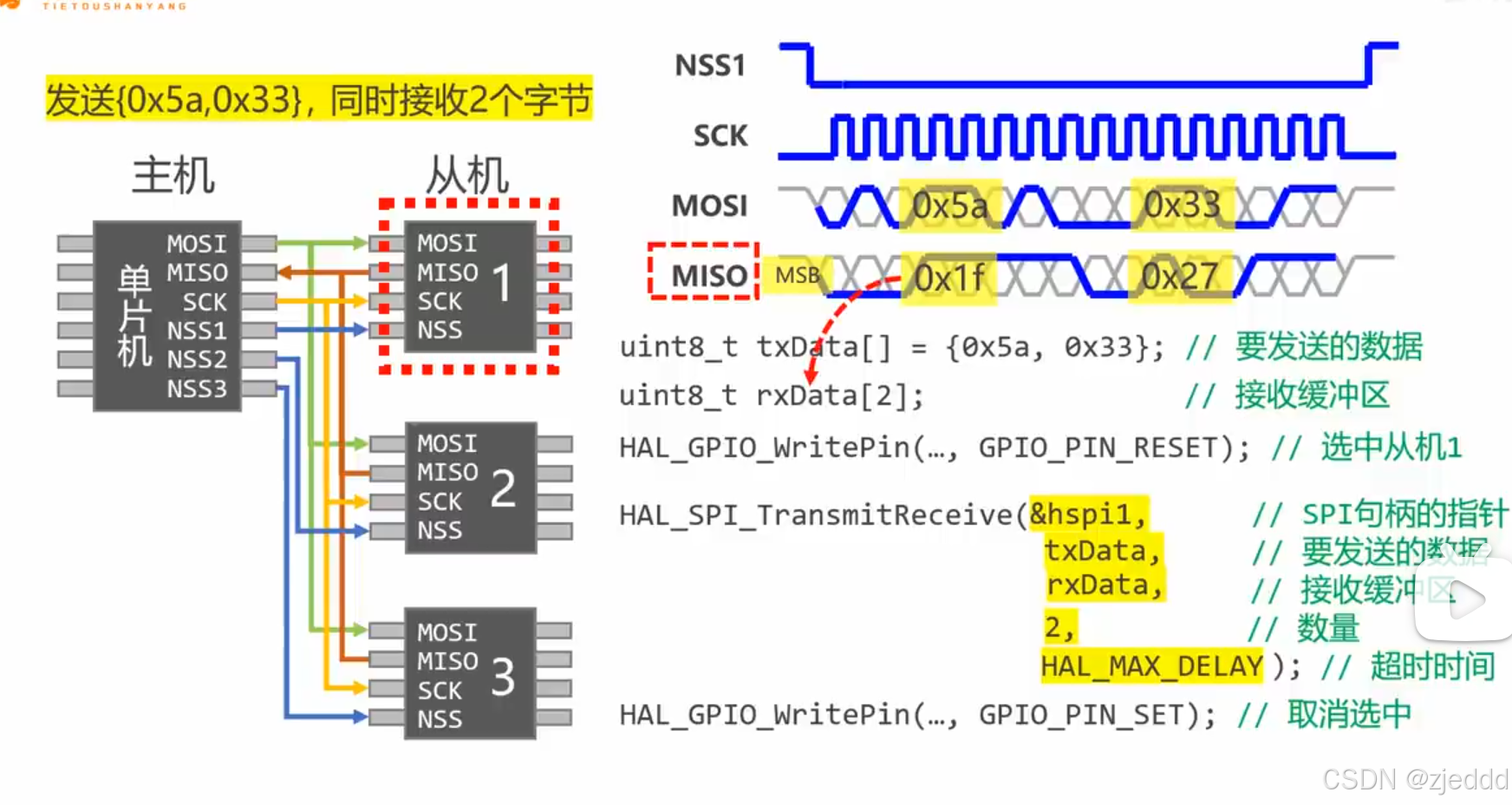

例子

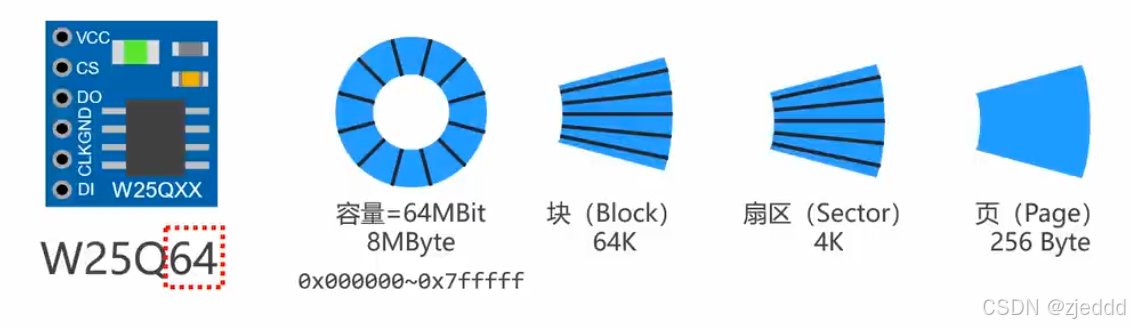

flash内存分布（在编写程序之前，要在编写程序位置进行擦除，最小擦除单元是扇区，数据给入的最小单元是页）

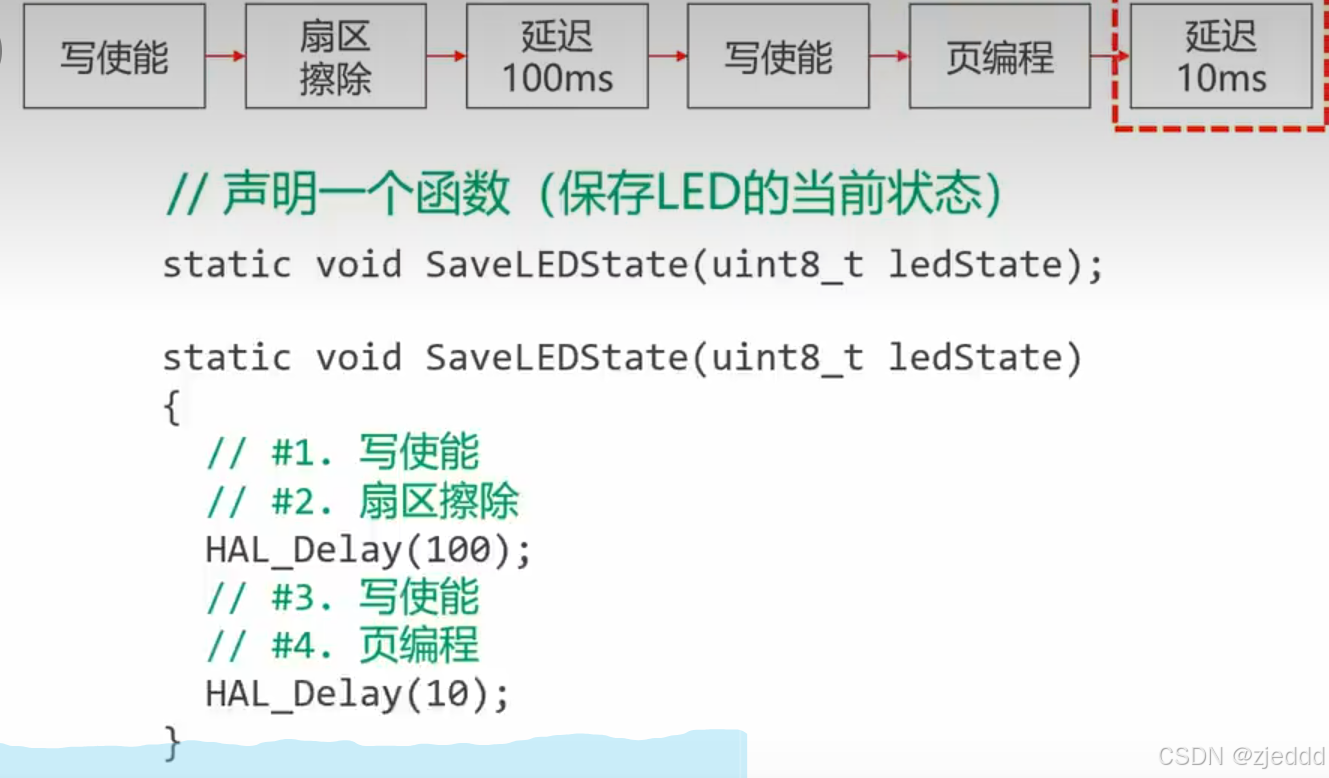

flash数据写入过程

程序逻辑
