一、GPIO八种不同模式

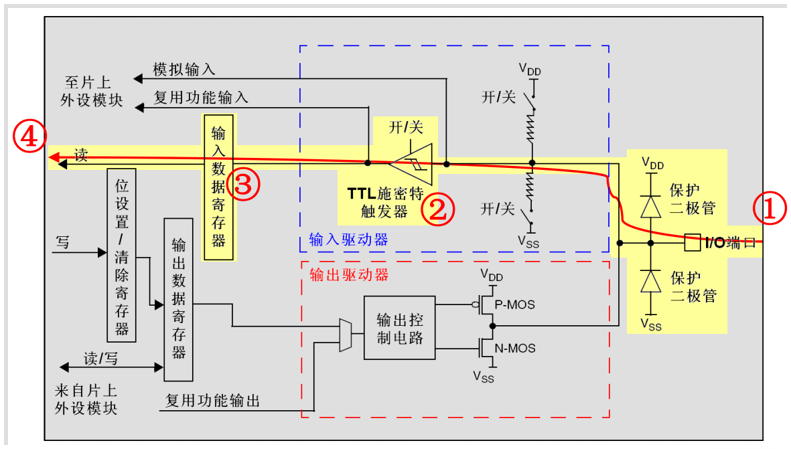

  1. 输入浮空模式
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_NOPULL;

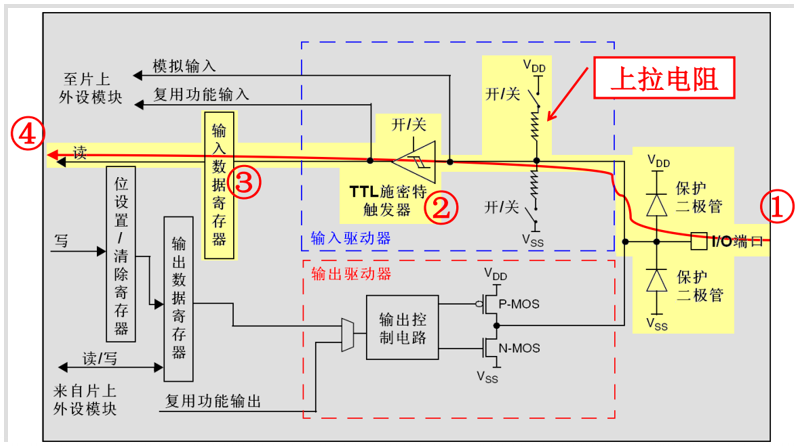

  1. 输入上拉模式
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;

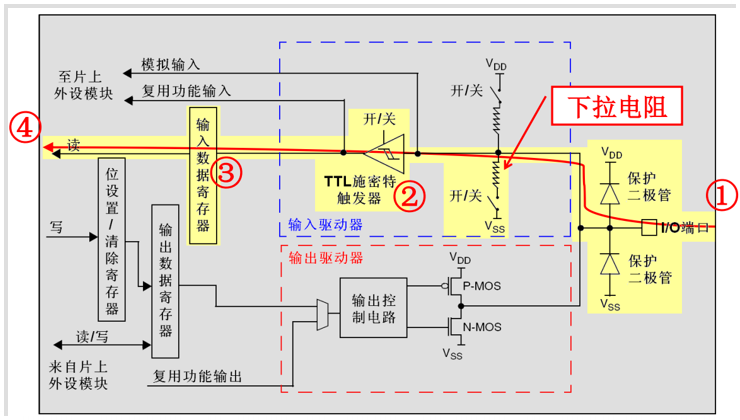

  1. 输入下拉模式
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLDOWN;

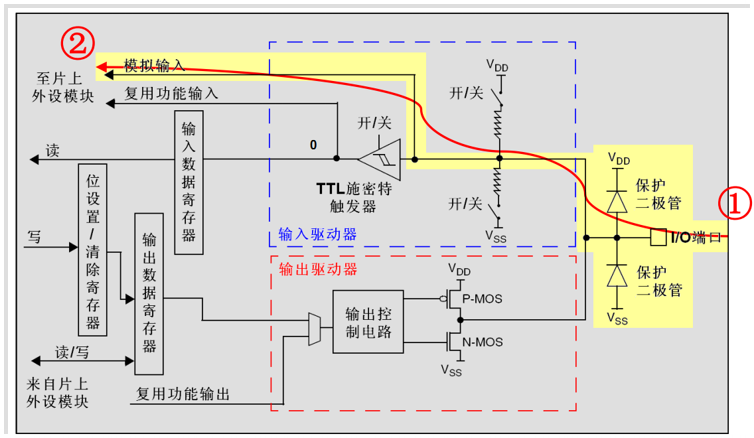

  1. 模拟模式
  GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
  1. 开漏输出模式
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
