Clion | 使用Clion如何对STM32单片机进行调试

已于 2023-03-07 09:34:50 修改
阅读量2.6k 收藏 12
点赞数
CC 4.0 BY-SA版权
分类专栏： 软件类安装 文章标签： 经验分享
于 2023-03-06 23:16:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhxiao2015/article/details/129372110
文章讲述了在使用CLion配合OpenOCD调试STM32时遇到的无法进入调试状态的问题，通过改变GDB端口从3333到2331解决了问题。此外，介绍了如何添加.svd文件来显示芯片寄存器的实时变化，增强调试体验。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、如何进入调试状态

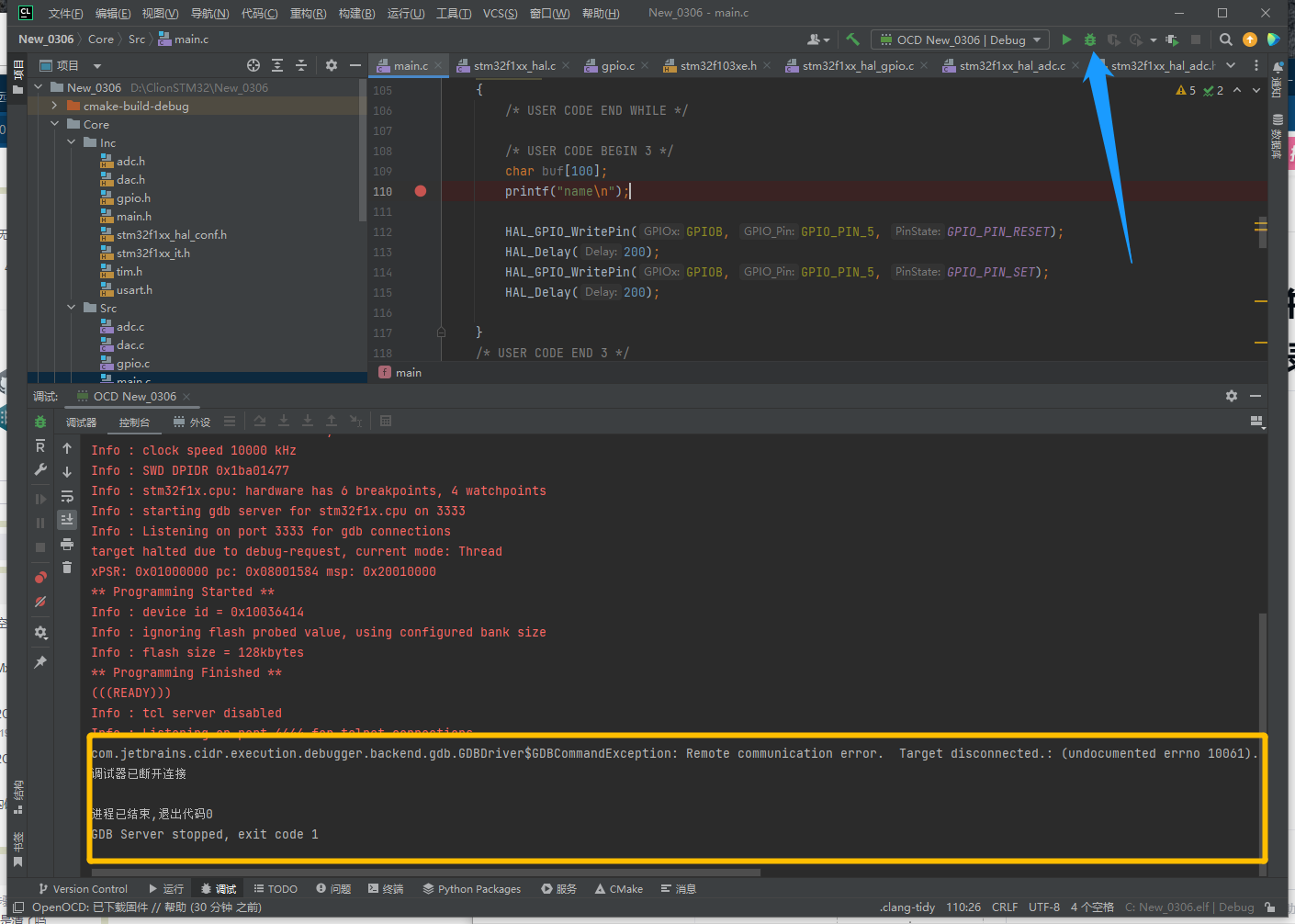

刚开始使用OpenOCD时一直无法进入调试状态，点击图中调试按钮后不一会儿就会显示“调试器已断开连接”，无法进入调试状态。

只能使用旁边的三角图标进行烧录，这显然不能满足我们的需求。

按照很多方法进行了改动都没有成功（主要使用的方法如下）。
