分享Mike URBAN转SWMM的方法

前言：

近期有群友咨询MIKE URBAN怎么转换成SWMM的INP文件格式，其实这个是很简单的，前提是你对两个软件格式足够熟悉，另一方面，很多年前SWMM就开发了inpPNS软件。可以利用这个软件便可实现转换，小编抽时间给大家分享下大概的操作步骤吧！以MIKE自带的案例说明。

---

step1：两者数据对比

其实通过以下的表格我们可以看下出其实SWMM的基础数据（除构筑物）和MIKE URABN的基础数据（除构筑物）基本能够对应。

---

step2：MIKE URBAN数据导出

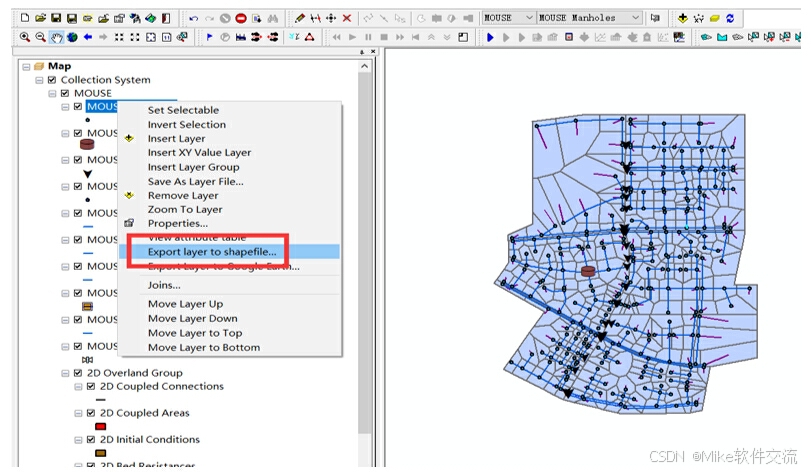

通过MIKE URBAN中Export layer to shapefile可以将管道、雨水井、排水口、汇水区导出。将雨水井添加井深字段，并将雨水井的井深通过Ground level减去Invert level计算出来作为SWMM中Max_Depth。汇水区利用GIS空间连接进行与雨水井ID进行匹配作为SWMM中Sub-catchment的Outlet。并计算汇水区重心到各边的最长距离作为SWMM的Width。

---

step3：inpPNS数据匹配

inpPNS软件同样分为64位和32位系统安装，安装后需要再安装一个插件才能运行，这个有需要的可以私下里找我要。打开inpPNS软件将汇水区、雨水井、排放口、管道打开相对应的shp文件，并选出相关的匹配字段。如下图。
