Kubernetes 企业级高可用部署架构设计全解：9 年生产实践经验萃取

一、引言

早在 2016 年，笔者在项目中与研发团队密切配合，推动 Kubernetes 1.4.6版本在生产环境中的落地实践，极大提升了部署效率与系统弹性，见证了 K8s 技术在企业中的普及与发展，以及企业对 K8s 专业人才需求的持续增长。随着系统架构逐步走向微服务化与容器化，Kubernetes 已成为业界事实上的容器编排标准。
然而，在实际生产环境中，Kubernetes 的高可用部署架构是保障业务稳定运行和连续服务的关键。本方案旨在设计并实现一个具备多层次高可用能力、弹性扩展特性以及运维友好性的 Kubernetes 集群，既适用于初学者学习实践，也能满足企业级系统的稳定性与可用性需求。

二、设计目标

实现 Kubernetes 控制平面高可用，避免单点故障。
保证 Node 节点访问** kube-apiserver **的路径具备容灾能力。
etcd 集群具备强一致性和可恢复性。
支持 节点故障自动恢复与负载均衡。
业务访问与集群控制面访问相互隔离，提高系统稳定性。
保持架构的 弹性、可扩展、易运维。

三、整体架构设计

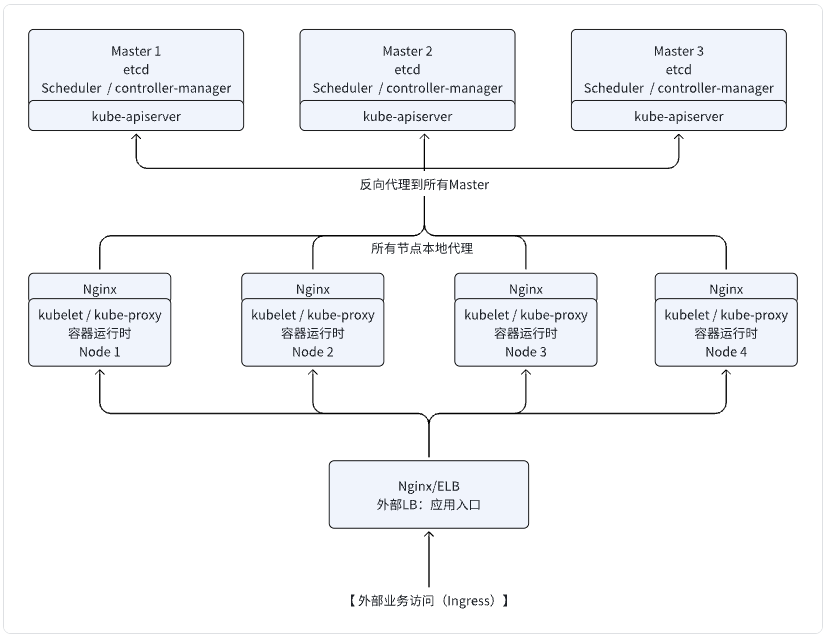

3.1 架构图

在这里插入图片描述

3.2 高可用架构设计说明

控制平面：

三个 Master 节点，各运行 kube-apiserver、controller-manager、scheduler，与 etcd 共集群

数据存储层：

etcd 组成 3 节点集群，确保强一致性和高可用性

计算节点层：

每个 Node 节点上运行一个本地 Nginx 进程监听 127.0.0.1:8443 作为反向代理。
Nginx 负责将 kubelet 请求转发到任意健康的 Master 节点（通过轮询或健康检查策略）。
kubelet 配置访问本地地址 127.0.0.1:8443，通过 Nginx 间接访问 3 个 kube-apiserver 的 6443 端口。
实现 kubelet 本地化访问，防止 Master 单点故障影响。

业务入口：

外部用户访问业务服务通过外部负载均衡器（如 ELB、Nginx LB）接入 Node 上的 Ingress 或 Service，当然也可以使用外部负载均衡器（如 ELB、NLB)接入 Node 上的 NodePort。
网络与存储：
建议使用 Calico/Cilium 作为 CNI，持久化存储使用 Ceph、NFS、或云原生存储
观测与告警：
使用 Prometheus、Grafana、Loki、Alertmanager 进行全栈监控与日志管理，参考我的另一篇文章。

四、Node 本地 Nginx 配置示例

4.1 Step 1：配置 Node 节点上的 Nginx

安装 Nginx

sudo apt update
sudo apt install -y nginx

创建配置文件 /etc/nginx/conf.d/k8s-api-proxy.conf

events {}
http {
  upstream kube_apiservers {
    server 10.0.0.11:6443 max_fails=3 fail_timeout=10s;
    server 10.0.0.12:6443 max_fails=3 fail_timeout=10s;
    server 10.0.0.13:6443 max_fails=3 fail_timeout=10s;
  }
  server {
    listen 127.0.0.1:8443;
    location / {
      proxy_pass https://kube_apiservers;
      proxy_ssl_verify off;
    }
  }
}

启动并设置 Nginx 自启

sudo systemctl restart nginx
sudo systemctl enable nginx

4.2 Step 2：配置 kubelet 指向本地代理

在 Node 节点上修改 kubelet 配置（/var/lib/kubelet/config.yaml 或启动参数）：

server: https://127.0.0.1:8443

或：

kubelet --api-servers=https://127.0.0.1:8443

重启 kubelet：

sudo systemctl restart kubelet

五、解决的痛点

Master 单点故障： 多 Master 架构 + 本地代理转发
etcd 崩溃或数据不一致： 奇数节点组成 etcd 集群 + 定期快照
工作节点宕机导致业务中断： 多副本部署 + Pod 亲和/反亲和 + 自动调度
网络不稳定： Calico/Cilium 提供容器内网稳定通信
存储丢失： 使用分布式存储 + 多副本机制
日志难排查、指标不可见： 标准监控链路 Prometheus + Grafana + Loki

六、总结

本高可用架构方案基于三主节点架构，在每个 Node 节点部署本地 Nginx 反向代理，结合 LB 实现业务统一接入，它兼顾了稳定性、易运维性和扩展性，适合初学者在小型到中型甚至大型生产环境中实践使用。
对于企业级集群，还可以在此基础上引入自动证书管理（如 cert-manager）、服务网格（Istio/Linkerd）等技术进一步增强安全性与治理能力。
高可用 Kubernetes 架构设计并非一蹴而就，而是根据业务实际需求、部署规模、预算和技术团队能力不断演进。
