6.2 定时器定时中断&定时器外部时钟

1. 定时器定时中断

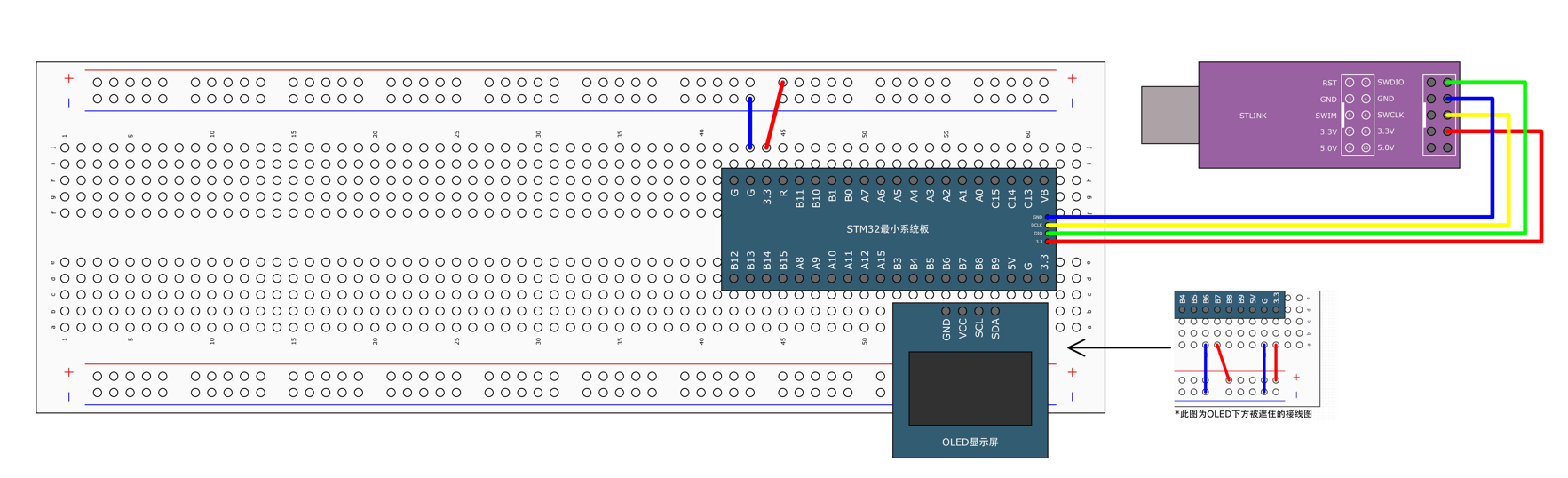

1.1接线图

因为定时器和中断系统的电路都在STM32内部，定时中断是为我们程序设计提供服务的，芯片外部只需要插一个OLED显示数据。

1.2 设计思路

本设计采用模块化编程，在配置好的工程基础上在System文件夹中加上Timer.c、Timer.h两部分。

在Timer.c首先进行函数的初始化。

初始化定时器大致思路

1. 第⼀步，RCC开启时钟 ，定时器的基准时钟和整个外设的工作时钟就会同时打开。 2. 第⼆步，选择时基单元的时钟源 （内部时钟源） 3. 第三步，配置时基单元 4. 第四步，配置输出中断控制，允许更新中断输出到NVIC 5. 第五步，配置NVIC，在NVIC中打开定时器中断的通道，并分配⼀个优先级 6. 第六步，运⾏控制 7. 第七步，使能计数器，计数器使能后，计数器开始计数，当计数器更新时，触发中断

8. 第八部，定时器中断函数，中断函数每隔一段时间就能自动执行一次

1.3 知识储备--定时器常用库函数

• 恢复缺省配置函数

void TIM_DeInit(TIM_TypeDef* TIMx);

• 时基单元初始化函数

void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef*TIM_TimeBaseInitStruct);

• 把结构体变量赋⼀个默认值函数

void TIM_TimeBaseStructInit(TIM_TimeBaseInitTypeDef*TIM_TimeBaseInitStruct);

• 使能计数器函数 (对应运行控制)

void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);

• 使能中断输出信号函数（中断输出控制）

void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, Functional
