简记_MOSFET的关键参数解读

目录

一、分类

二、电气参数

三、导通特性

四、开关特性

五、温度特性

六、寄生参数

七、符号

八、特性曲线

一、分类

N沟道、P沟道；结型（JFET）、绝缘栅型（MOSFET）；MOSFET：耗尽型、增强型；

平面栅（结构简单，可靠）、沟槽栅（Trench）（Rds-on小，电流密度高）

二、电气参数

电压：Vds、Vgs；电流：Id；

三、导通特性

Rds_on

四、开关特性

开通阀值电压、Qg、开关时间（开通延迟 上升 关断延迟 下降）；

开通阀值 60V及以下1~2V，100V及以上2~4V，弥勒平台电压5~7V；

五、温度特性

Tvj、封装、热阻、最大耗散功率

六、寄生参数

电容：输入电容、输出电容、反向传输电容（弥勒电容）；电感：引脚电感；

七、符号



                         N沟道                                         P沟道

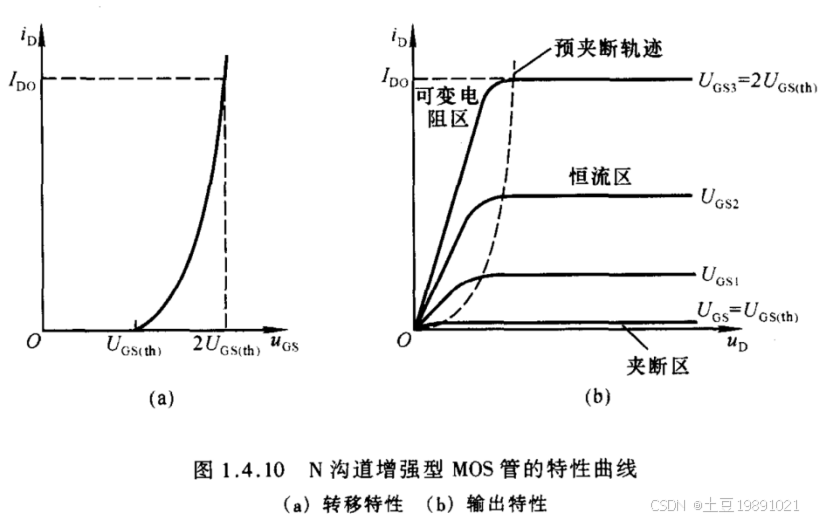

八、特性曲线
