OpenWrt 静态路由实例

1、功能简介

  实现一个demo，来学习静态路由规则，使用静态路由规则，来使得通过WAN口互联的两个路由器，他们lan侧分别下挂两个路由器的pc1和pc2，能够互ping通

为什么这么做？

• 这是一个非常经典且实用的网络实验，可以用来深理解路由的原理

实践设备需求：

• 两台基于linux 路由器

• 两台windows PC

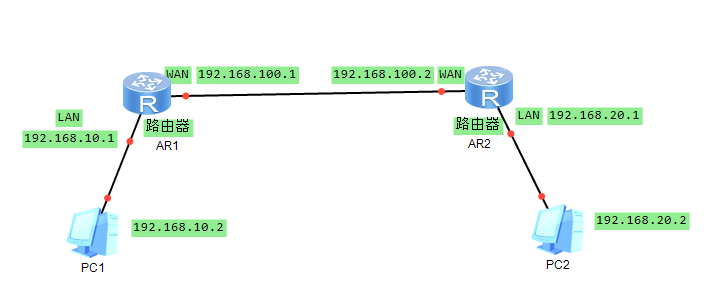

2、框架拓扑图

配置如上图

3、流程分析

当PC1 (192.168.10.2) 想要Ping PC2 (192.168.20.2) 时，会发生什么？

1. PC1检查目标IP 192.168.20.2，发现不在自己的 192.168.10.0/24 网段，于是将数据包发给自己的网关192.168.10.1

2. AR1 收到数据包，查看自己的路由表，只知道：
   直连网络 192.168.10.0/24 (LAN口)
   直连网络 192.168.100.0/30 (WAN口)
   却不知道 192.168.20.0/24 在哪里。

3. 这里数据包传输就会出现两种选择：
   1）传给默认网关
   2）传给静态路由

如果都没有，AR1会直接将数据包丢弃，并回复一个Unreachable的ICMP错误

4、数据包流向分析

1. 当PC1 Ping PC2时，数据包的流程：<
