MTK7981AA固件升级方法

一、硬件连接。

1、把板子的网口与PC机网连接起来，如下图所示：



2、修改PC机的IP地址，并且把PC机的防火墙关掉。如下图所示：



3、板子UART (TTL电平)与PC机的USB转UART连接,如下图所示：



二、在PC端TFTP服务器配置，把升级固件与Tftpd32.exe软件放在同一个文件夹下面，然后双击运行Tftpd32.exe程序，如下图所示：



三、配置SecureCRT.exe软件，波特率115200，如下图所示：



四、操作升级。

1、把以上配置好给板子上电，选择“2”按回车，进入一步，如下图所示：

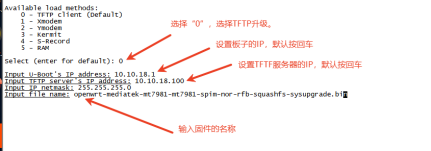

2、输入升级固件的名称，如下图所：

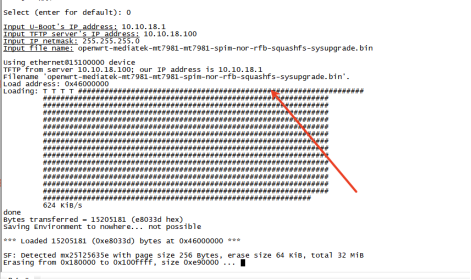

3、配置上面后按回车，出现下图所示：



4、升级完成后，板子会自动重启，过程中请勿断电。
