嵌入式 | 飞思卡尔MC9S12XEP100芯片CAN波特率配置

最新推荐文章于 2022-05-30 11:35:16 发布
原创 最新推荐文章于 2022-05-30 11:35:16 发布 · 2.4k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#can

本文介绍了飞思卡尔MC9S12XEP100芯片中CAN总线波特率配置，涉及CANBTR0和CANBTR1寄存器的设置，以及位时间计算公式和250K、500K波特率的示例计算。

目录

1. 波特率相关的寄存器

1.1. CANBTR0（MSCAN总线计时寄存器0）

 1.2. CANBTR1（MSCAN总线计时寄存器1）

2. 位时间计算公式

3. 示例计算

3.1. 配置250K的波特率

3.2. 配置500K的波特率

1. 波特率相关的寄存器

        通过查看数据手册或网上搜索，可以了解到在飞思卡尔MC9S12XEP100这款芯片中，与CAN波特率相关的寄存器有两个，通过配置这两个寄存器即可设置CAN总线的波特率。

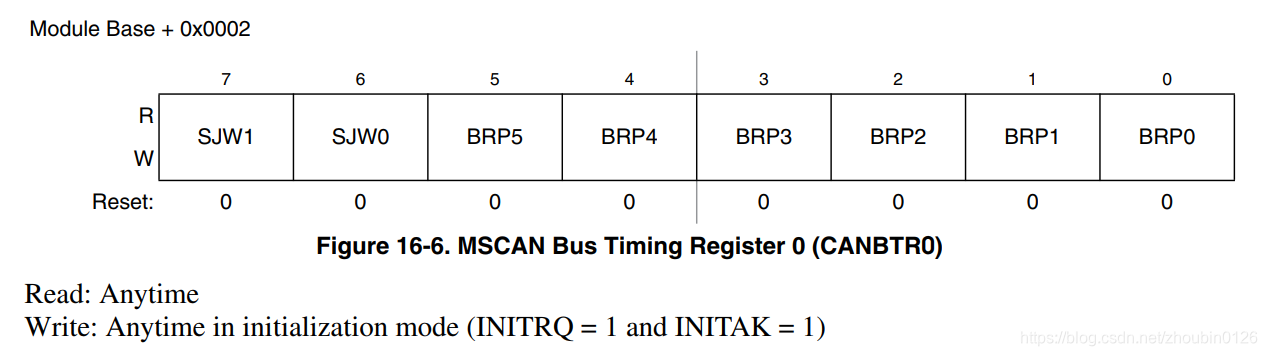

1.1. CANBTR0（MSCAN总线计时寄存器0）

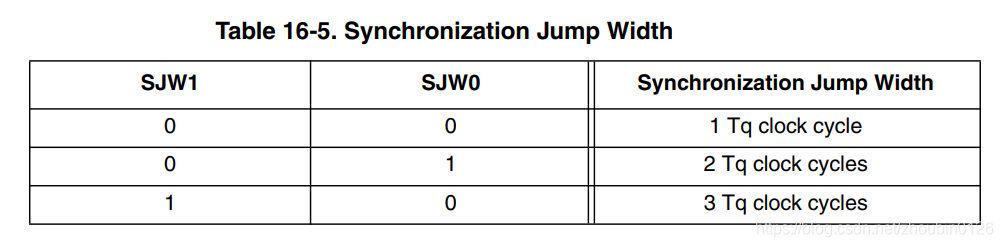

        SJW：同步跳转宽度，决定要实现CAN总线上的数据传输重新同步，参数值如下图所示：

        BRP：波特率预分频器，用来构建位计时的时间冲量时钟。这里，我们只需要配置BRP的参数，参数值如下图所示：
