本文是ORB-SLAM3深度系列的第二篇内容，我们将聚焦ORB-SLAM3的整体算法代码流程梳理及论文重点翻译和解读。

01 ORB-SLAM3系统优势

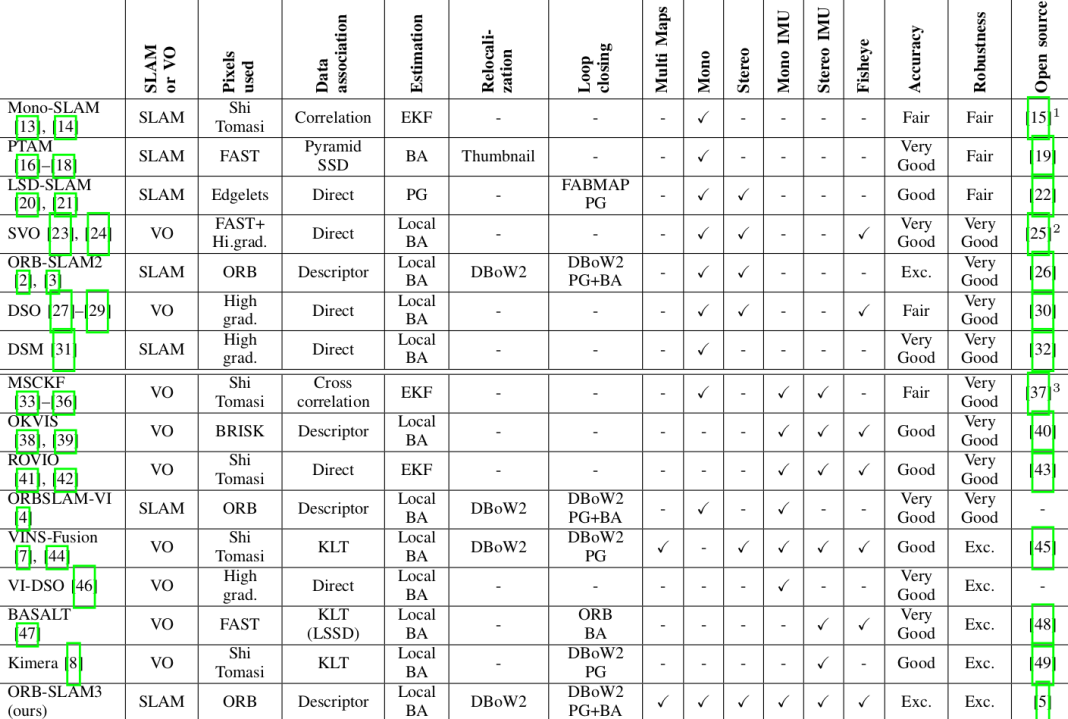

ORB-SLAM3是第一个对短期、中期、长期数据关联的视觉、视觉惯性系统。和其他具有代表性的视觉和视觉惯性系统相比，ORB-SLAM3系统都优势明显。

具体表现在四个方面：

1）它是一个单目和双目视觉惯导SLAM系统，完全依赖于最大后验估计(MAP)。在小型和大型、室内和室外环境中实时稳定运行，比其他方法准确2-10倍。

2）召回场景识别采用先检查候选关键帧的几何一致性，然后检查与三个共视关键帧的局部一致性策略。以略高的计算成本为代价，增加了召回率并增加了数据关联，提高了地图准确性。

3）使用Atlas表示一组断开的地图集，并将所有的地图平滑地应用于位置识别、相机重新定位、回环检测和地图无缝拼合。

4）抽象的相机表示，使SLAM代码与所用的相机模型无关，并允许通过提供它们的投影、非投影和雅可比函数来添加新模型。

02 ORB-SLAM3系统概述

ORB-SLAM3系统基于ORB-SLAM2和ORB-SLAM-VI建立，主要组成如下：

Atlas

由一些不连续的地图组成的集合表示，分为活跃地图和非活跃地图。其中，跟踪线程在活跃地图定位传入帧，并通过局部建图线程随着新的关键帧不断优化和增长。Atlas构建了一个基于关键帧的唯一DBoW2数据库，用于重定位、回环检测以及地图合并。

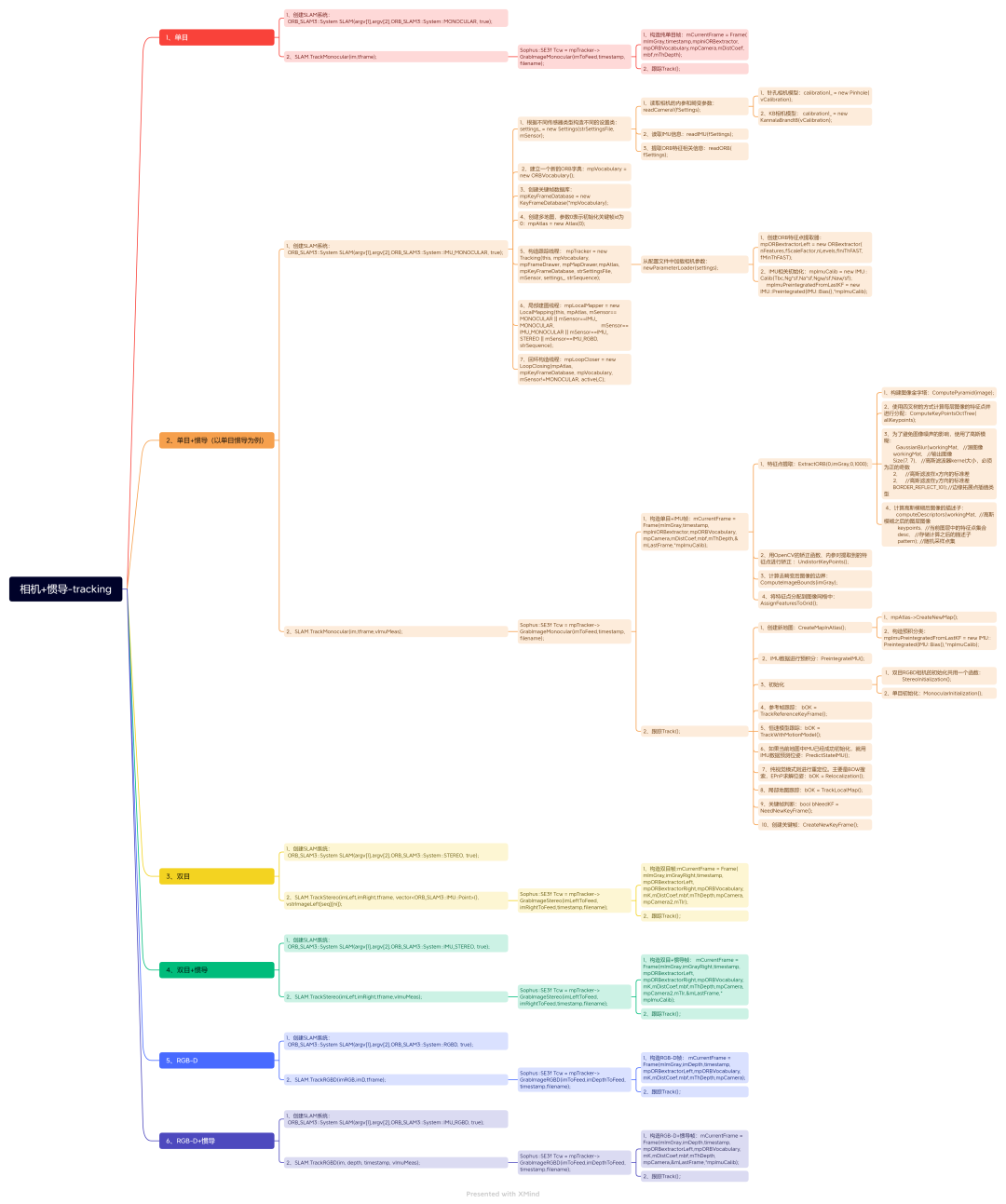

跟踪线程

处理传感器信息并实时计算当前帧相对于活跃地图的位姿，使匹配地图特征的重投影误差最小化。在视觉惯性模式下，通过在优化过程中引入惯性残差来估计本体速度和IMU偏置。

跟踪丢失后，跟踪线程会尝试在Atlas地图中重定位当前帧。如果重定位成功，将恢复跟踪并在需要时切换为活跃地图。否则一段时间后，活跃地图被存储为非活跃地图，新的活跃地图需从头进行初始化。

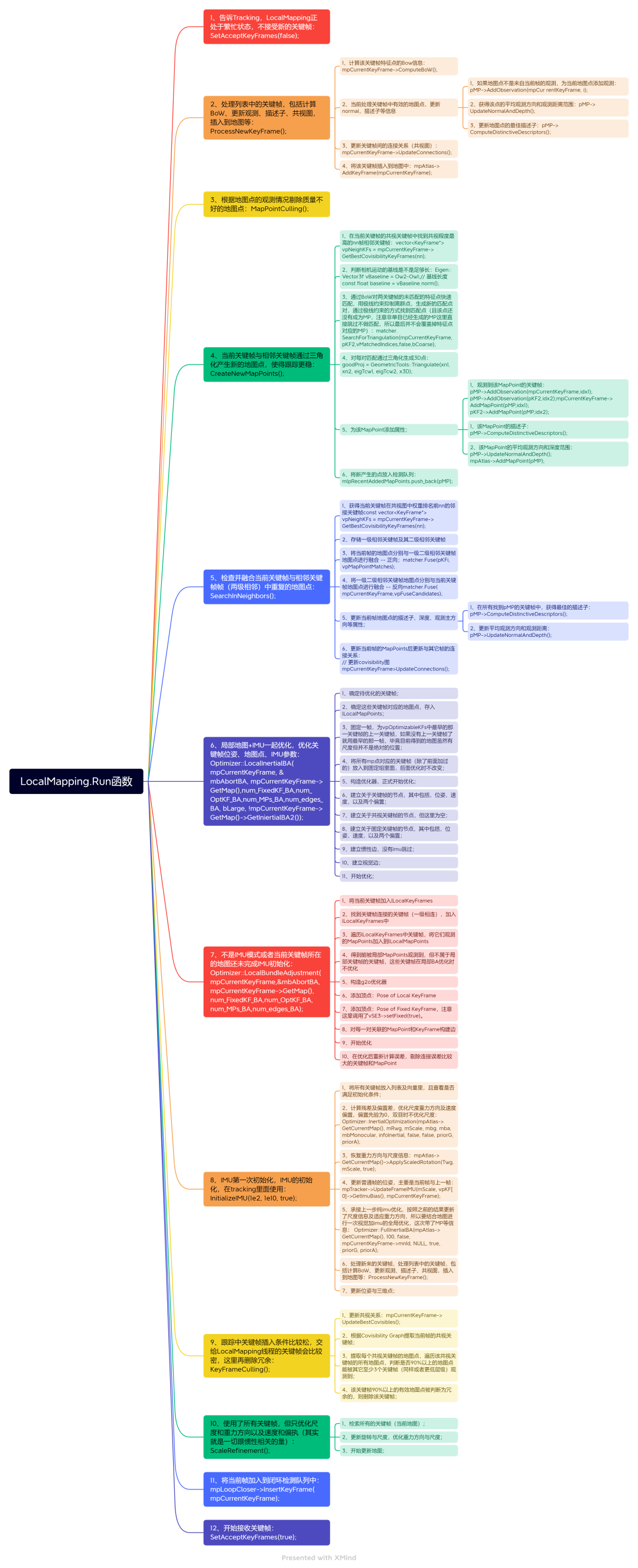

局部建图线程

在靠近当前帧的关键帧局部窗口中，添加关键帧及特征点到活跃地图中，并移除冗余关键帧与地图点，使用视觉或者视觉惯导BA来优化地图。而在惯性情况下，建图线程中的IMU参数通过最大后验估计技术来初始化和优化。

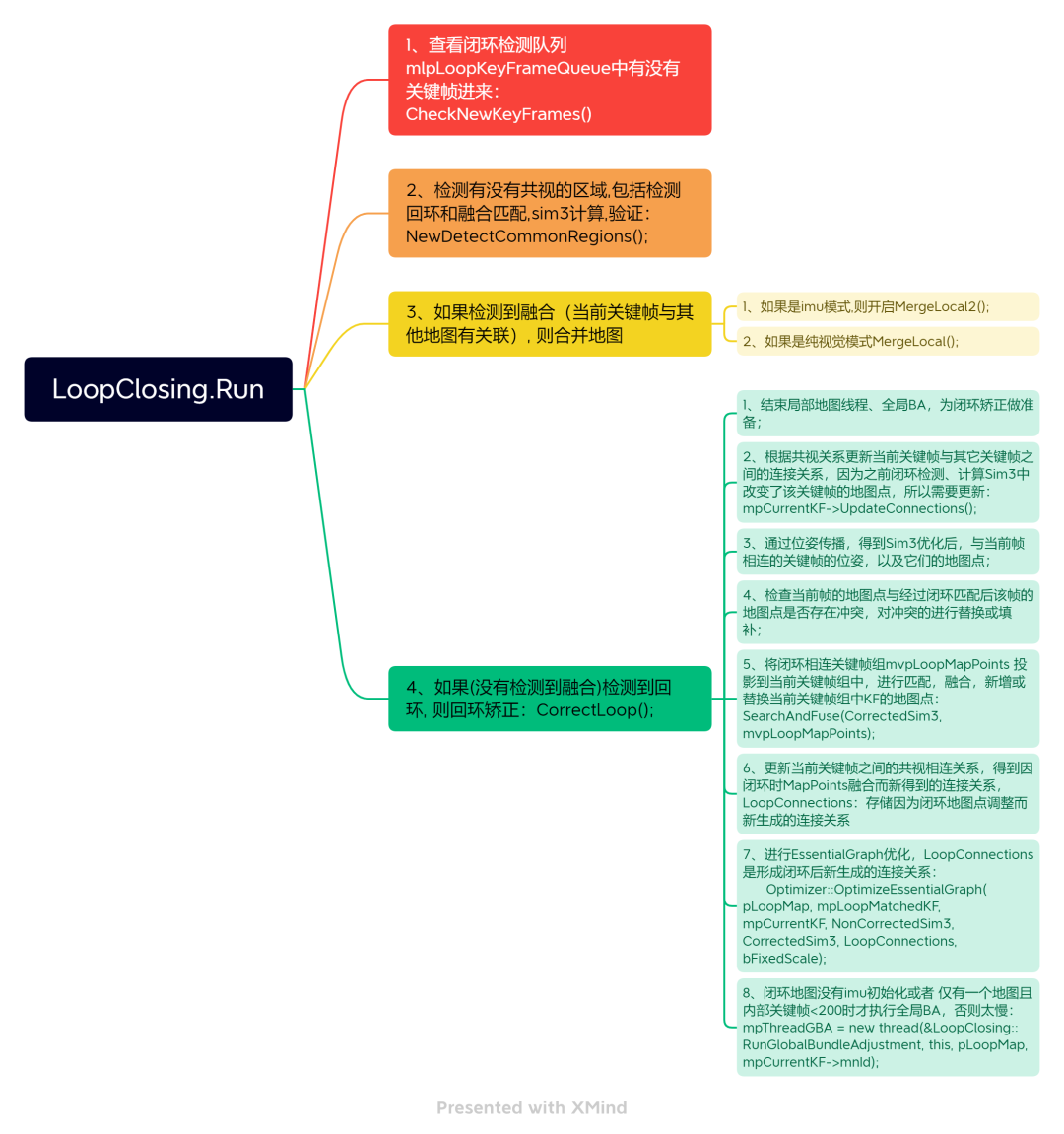

回环和地图合并线程

用关键帧速率检测活跃地图和整个Atlas之间的公共区域。公共区域如果属于活跃地图，就执行回环纠正；如果属于不同地图，两个地图就被无缝合并成一张地图，这个地图就成了活跃地图。回环纠正后，在不影响实时性能的情况下，独立线程会启动一个完全的BA来进一步优化地图。

03 视觉-惯导SLAM

ORB SLAM3建立在ORB-SLAM-VI的基础上，并提供一种快速准确的IMU初始化技术和开源SLAM库，支持使用针孔和鱼眼相机进行单目惯性和立体惯性SLAM。

基本原理

纯视觉SLAM只估计当前相机位姿，而视觉-惯导SLAM还会估计其他变量，包括世界坐标系下的本体位姿 $T_i=[R_i,p_i]\in SE(3)$ 、速度 $v_i$ ，陀螺仪和加速度计偏置 $b_{i}^{g}$ 以及 $b_{i}^{a}$ ,状态变量表示为：

$S_{i}\doteq \left \{ T_{i} ,v_{i},b_{i}^{g},b_{i}^{a} \right \}$

对于视觉-惯性SLAM，在连续两帧i和i+1之间进行IMU预积分。获得的预积分旋转、速度以及位置测量分别用 $\Delta R_{i,i+1}$ , $\Delta v_{i,i+1}$ , $\Delta P_{i,i+1}$ 表示，整个测量向量的协方差矩阵表示为 $\Sigma _{I_{i,i+1}}$ 。给出这些预积分项以及状态 $S_i$ 和 $S_{i+1}$ ，我们采用惯导残差 $r_{I_{i,i+1}}$ 的定义：
