 1.dq轴下的数学模型推导

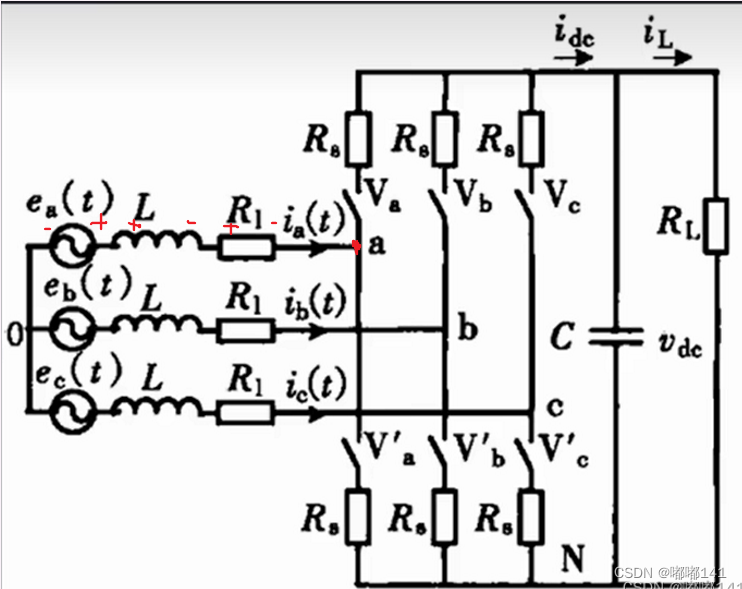

三相整流器拓扑如下：

对每一相列出KVL 方程：

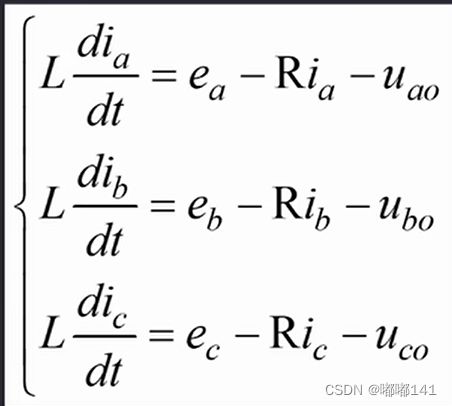

公式1 每相KVL方程

 写成矩阵形式：

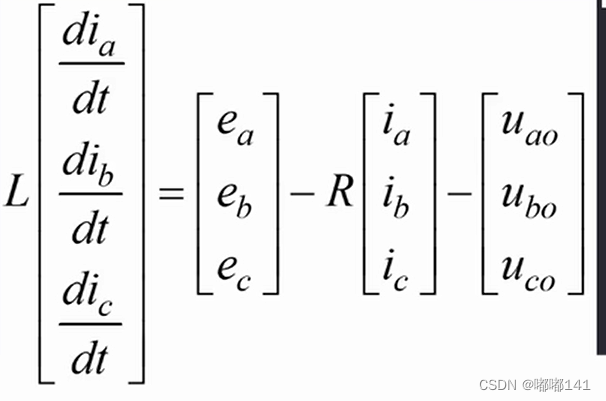

公式2 矩阵形式的kvl方程

abc-\alpha \beta转换如下:

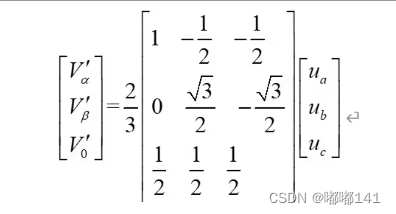

公式3 坐标系转换公式

即乘公式3等号右边第一个矩阵，记为矩阵A，公式1下的abc形式便可转为\alpha \beta形式，表示如下：

 公式4
