（1）在 QT 的绘图功能里，类 QPainter 是重要的代码支撑，其提供了绘制文字，绘制基本图形的功能。以此叠加，就可以构成复杂的图案生成。

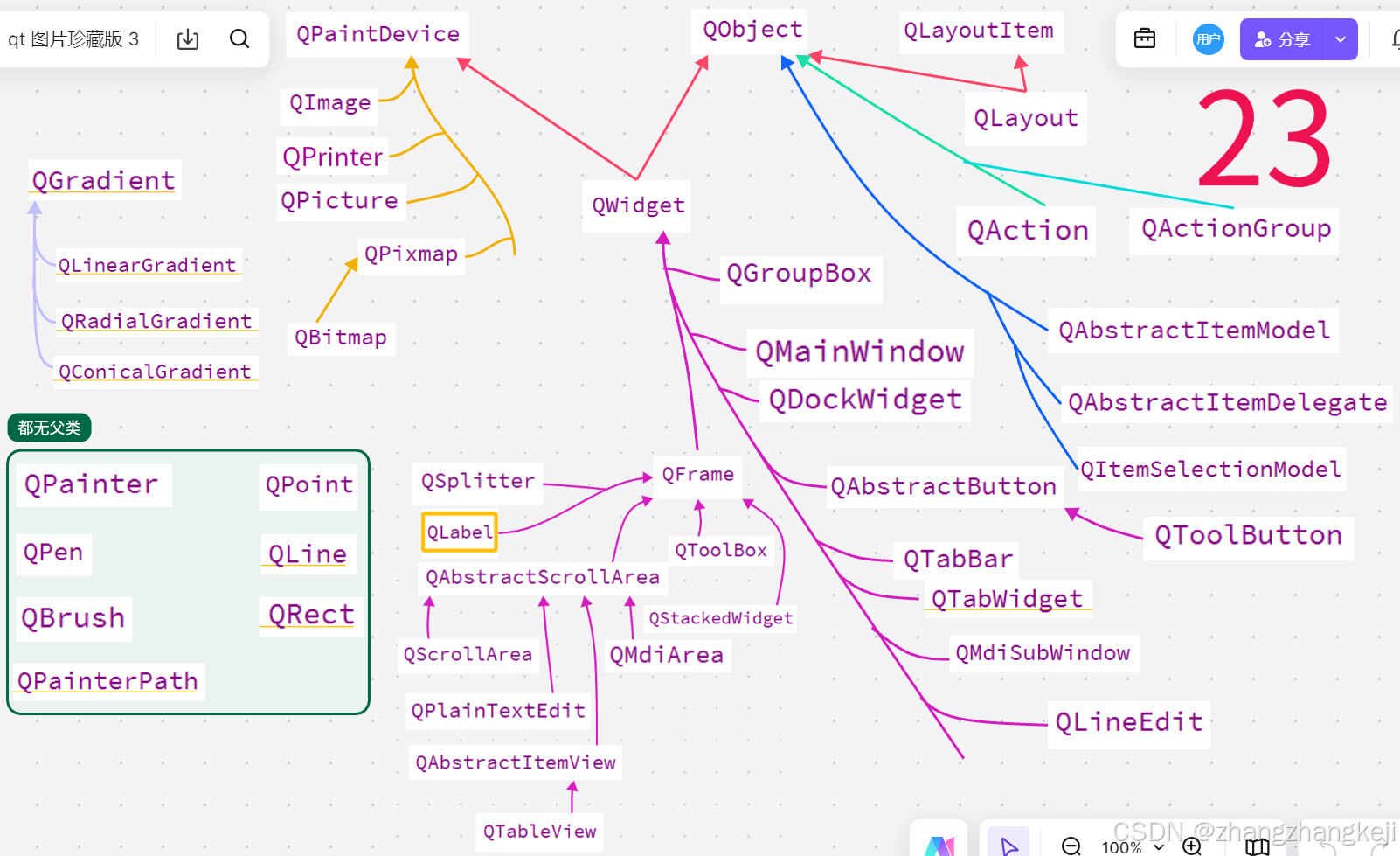

本类的继承关系如下 ：

在这里插入图片描述

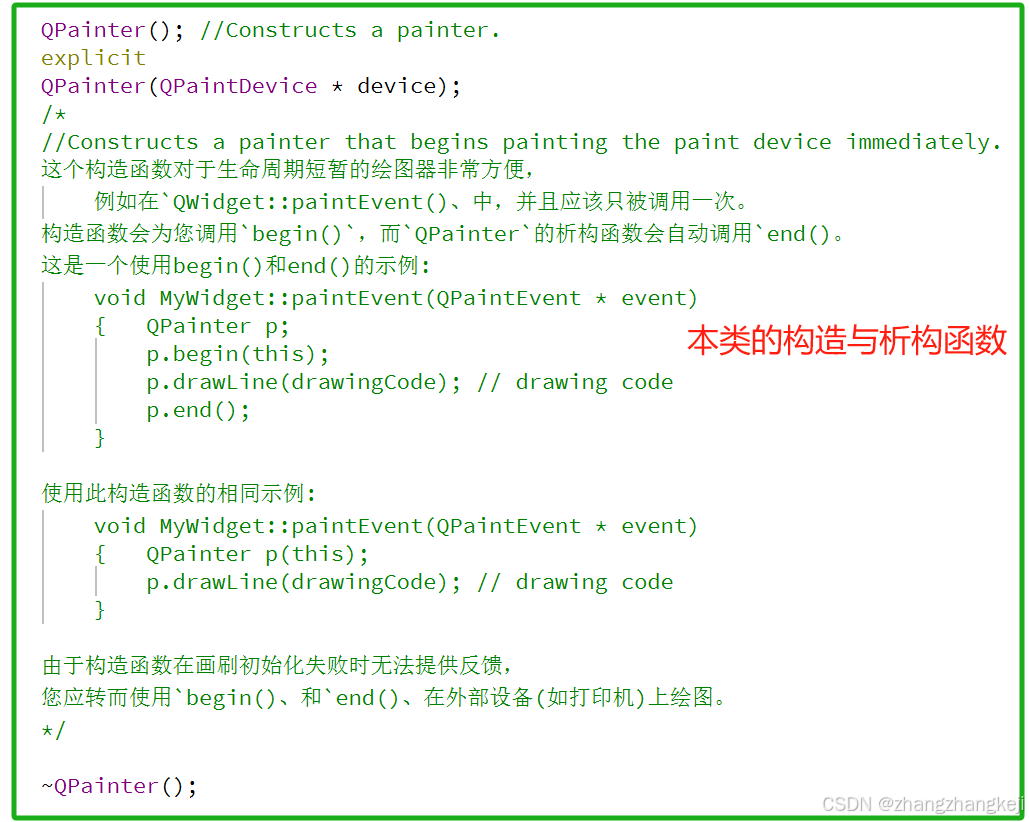

++ 开始学习本类的成员函数 ：

在这里插入图片描述

（2）继续：

在这里插入图片描述

++以及：

在这里插入图片描述

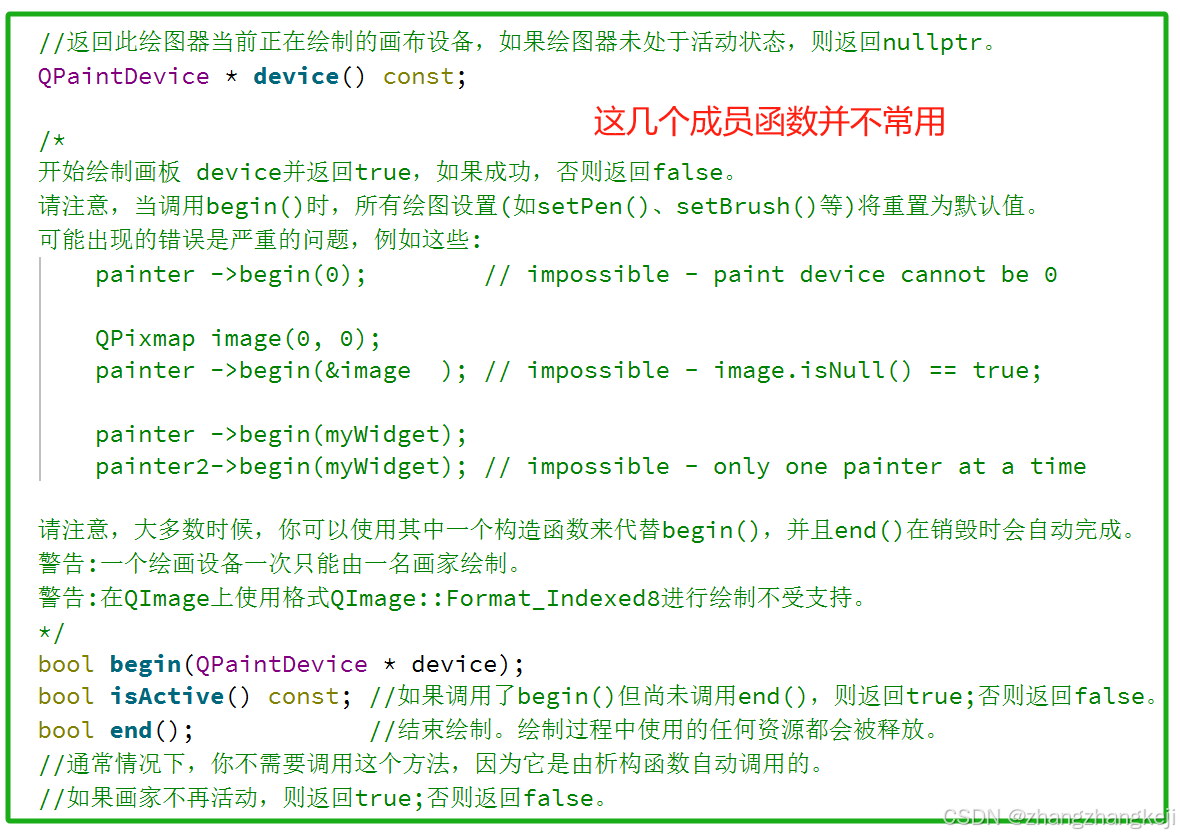

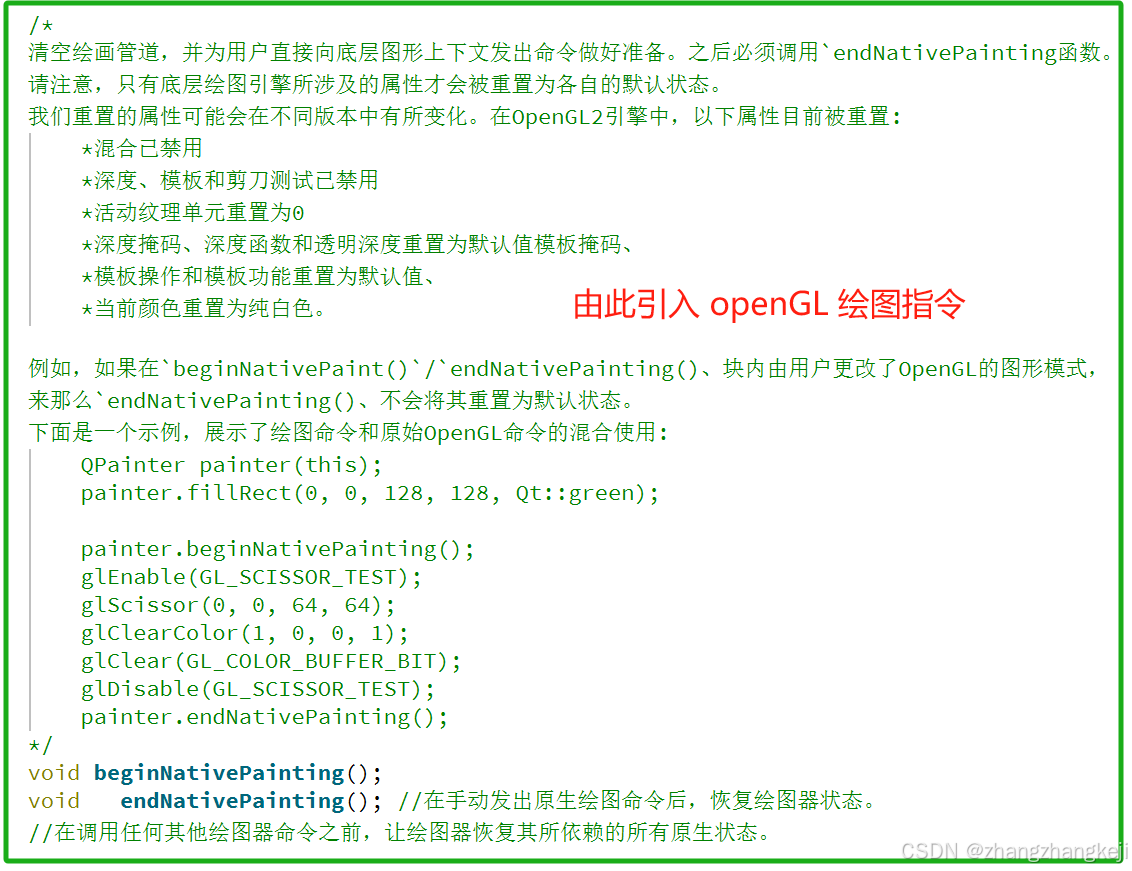

++开启本地绘图指令 ：

在这里插入图片描述

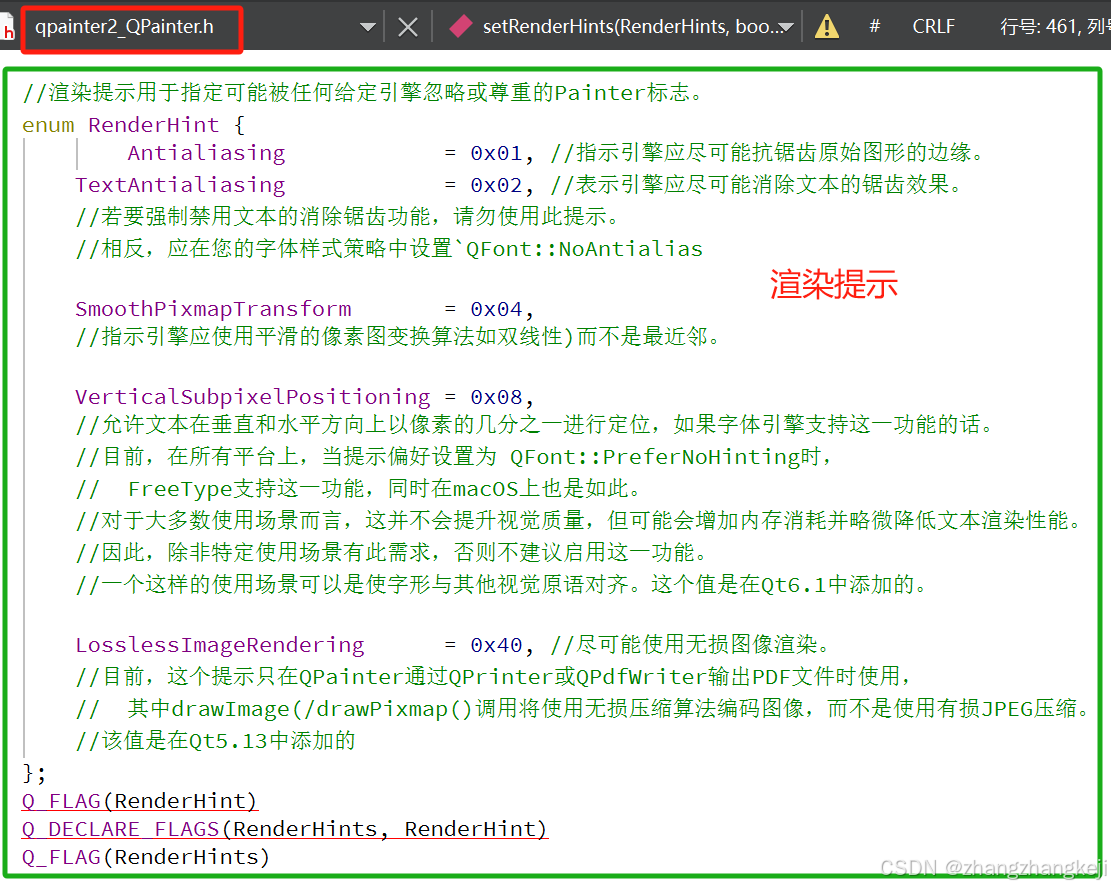

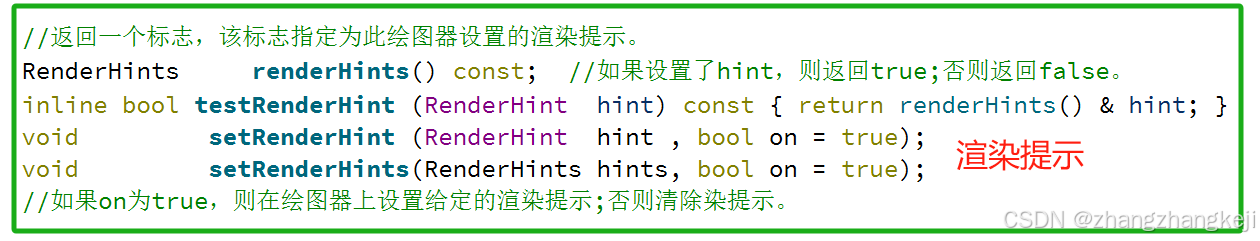

（3）渲染提示 ：

在这里插入图片描述

++以及：

在这里插入图片描述

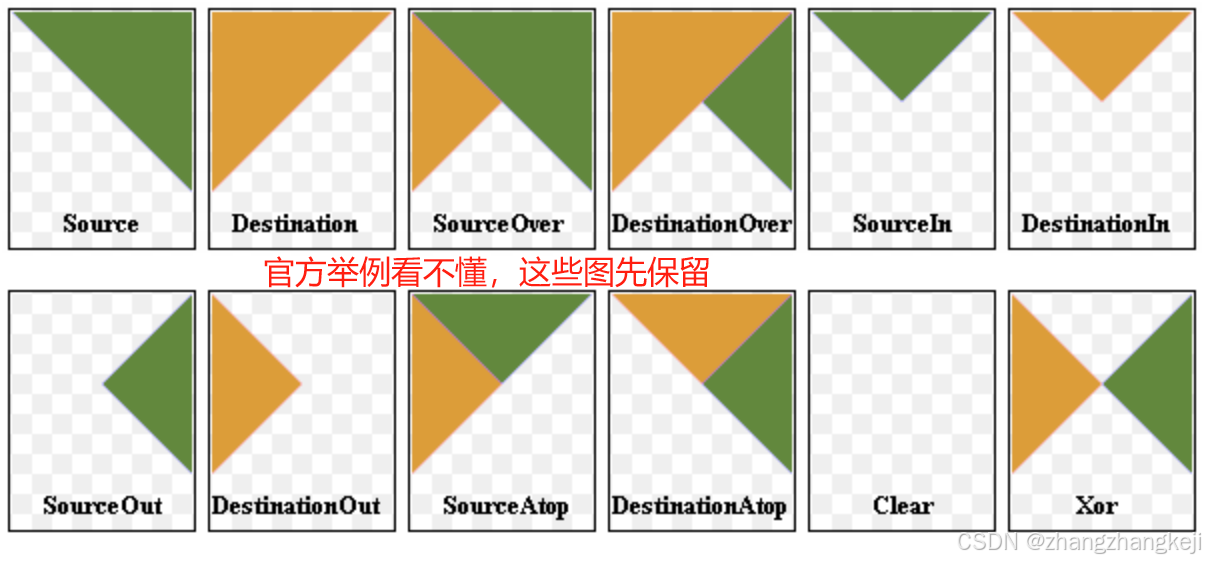

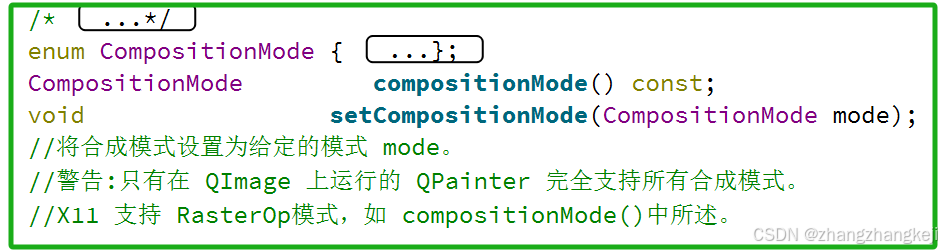

（3） 接着学习图像混合模式 ：

在这里插入图片描述

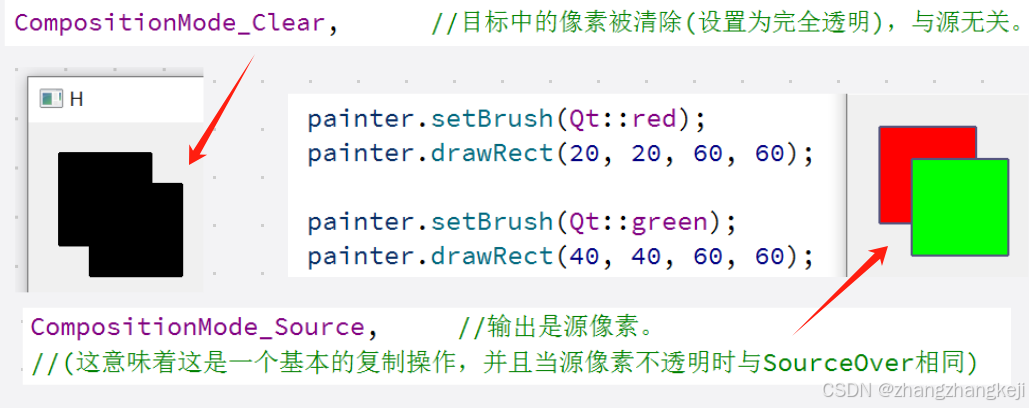

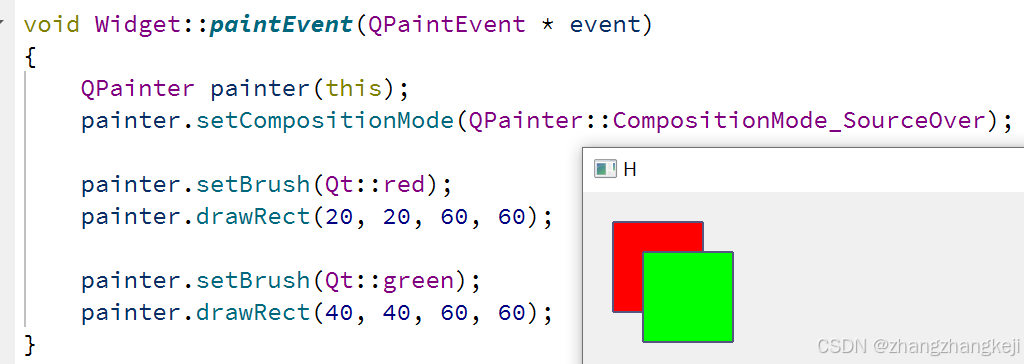

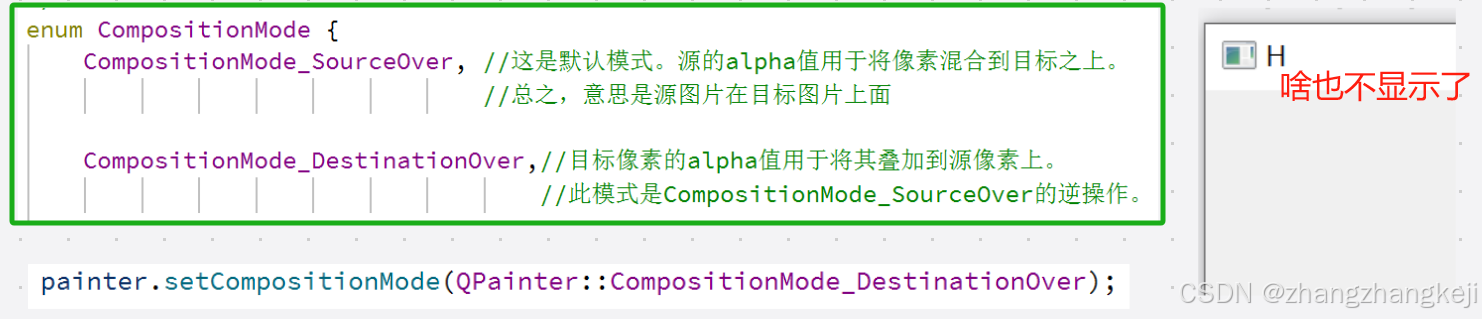

++ 举例的框架，本文的测试都拿这个例子 ：

在这里插入图片描述

++
在这里插入图片描述
++

在这里插入图片描述

++这些颜色的测试需要 alpha 值，目前还不会，不再测试了：

在这里插入图片描述
++

/*
    定义了数字图像合成所支持的模式。合成模式用于指定源图像中的像素如何与目标图像中的像素进行合并。
    请注意，以“RasterOp”前缀表示的位元级光栅操作模式仅原生支持于X11和光栅绘图引擎中。
    这意味着在Mac上使用这些模式的唯一途径是通过QImage。
    表示混合模式的RasterOp模式不适用于具有Alpha组件的笔刷。
    此外，开启QPainter::Antialiasing渲染提示将有效禁用RasterOp模式。

    最普遍的类型是SourceOver(通常简称为alpha混合)，
        其中源像素以特定方式与目标像素融合，使得源像素的alpha分量决定了该像素的半透明程度。

    几种合成模式要求在源图像或目标图像中包含一个alpha通道才能产生效果。
    为了获得最佳性能，建议使用“Format ARGB32 Premultiplied”图像格式。

    设置合成模式后，它将应用于所有绘画操作、笔刷、渐变和像素图/图像绘制。
    */
    enum CompositionMode {
        CompositionMode_SourceOver, //这是默认模式。源的alpha值用于将像素混合到目标之上。
                                    //总之，意思是源图片在目标图片上面
        CompositionMode_DestinationOver,//目标像素的alpha值用于将其叠加到源像素上。
                                        //此模式是CompositionMode_SourceOver的逆操作。

        CompositionMode_Clear,      //目标中的像素被清除(设置为完全透明)，与源无关。

        CompositionMode_Source,     //输出是源像素。
        //(这意味着这是一个基本的复制操作，并且当源像素不透明时与SourceOver相同)
        CompositionMode_Destination,//输出是目标像素。这意味着混合没有效果。
        //此模式与CompositionMode Source的相反

        CompositionMode_SourceIn,     //输出是源，其中alpha值减去目标的alpha值。
        CompositionMode_DestinationIn,//输出是目标，其中alpha值会根据源的alpha值进行减少。
        //此模式与CompositionMode Sourcelnverse相反。。

        CompositionMode_SourceOut,    //输出是源，其中alpha值通过目的地的倒数进行减少。
        CompositionMode_DestinationOut,

        CompositionMode_SourceAtop,
        CompositionMode_DestinationAtop,
        CompositionMode_Xor,

        //svg 1.2 blend modes
        CompositionMode_Plus,
        CompositionMode_Multiply,
        CompositionMode_Screen,
        CompositionMode_Overlay,
        CompositionMode_Darken,
        CompositionMode_Lighten,
        CompositionMode_ColorDodge,
        CompositionMode_ColorBurn,
        CompositionMode_HardLight,
        CompositionMode_SoftLight,
        CompositionMode_Difference,
        CompositionMode_Exclusion,

        // ROPs
        RasterOp_SourceOrDestination,
        RasterOp_SourceAndDestination,
        RasterOp_SourceXorDestination,
        RasterOp_NotSourceAndNotDestination,
        RasterOp_NotSourceOrNotDestination,
        RasterOp_NotSourceXorDestination,
        RasterOp_NotSource,
        RasterOp_NotSourceAndDestination,
        RasterOp_SourceAndNotDestination,
        RasterOp_NotSourceOrDestination,
        RasterOp_SourceOrNotDestination,
        RasterOp_ClearDestination,
        RasterOp_SetDestination,
        RasterOp_NotDestination
    };
