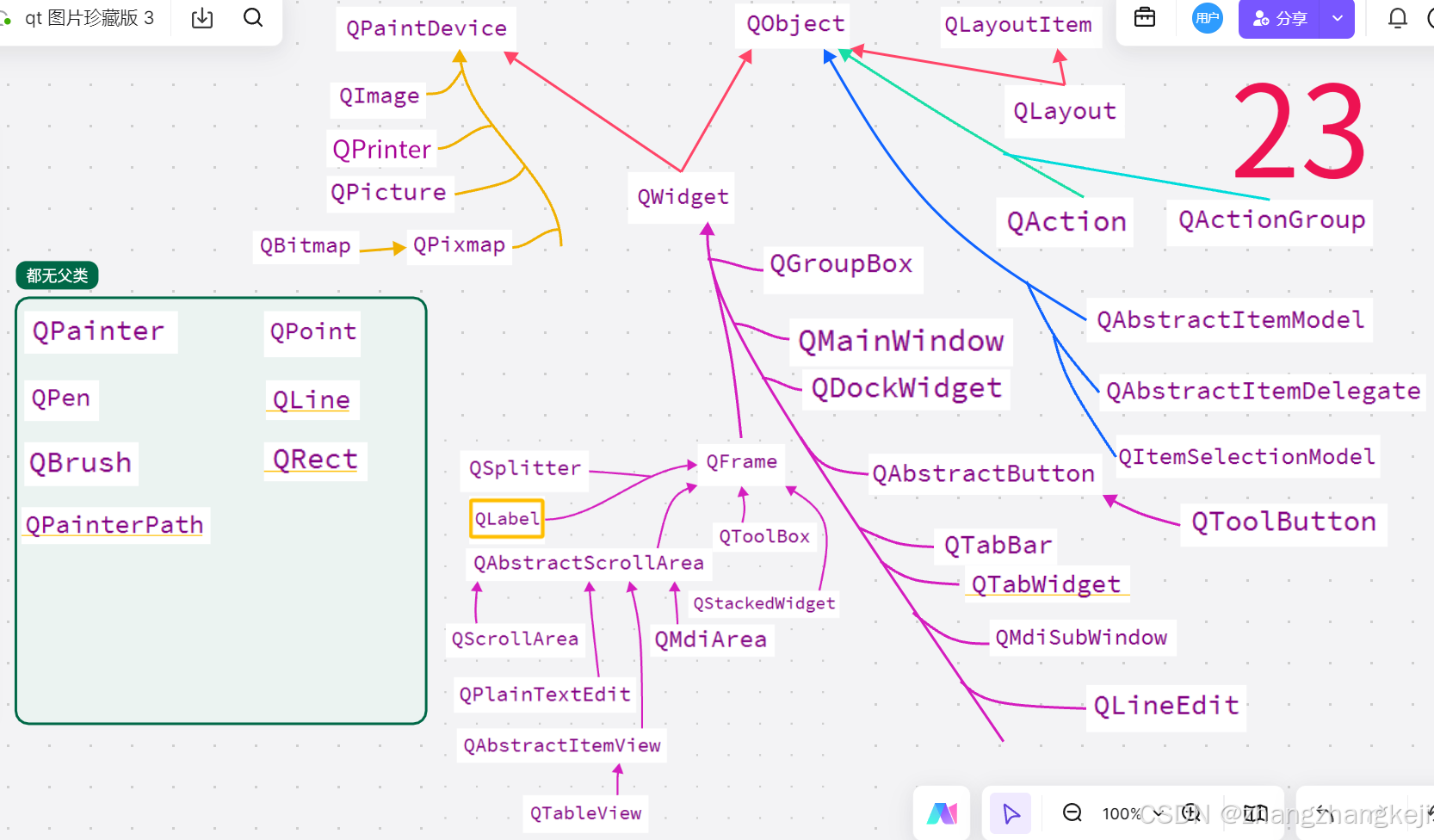

（1）本类的继承关系如下 ：
（2）在学习 Qt 的绘图里，需要提前了解，点 QPoint、线 QLine、 矩形 QRect 的知识。因为绘图里会频繁的用到这些最基础的 QT 框架知识。所以熟悉一下直线这个类。本直线类支持流操作运算符，
（3） 本 QLine 的源代码 ，全是内联函数，给出了函数体，不再注释了 ：
#ifndef QLINE_H
#define QLINE_H
#include <QtCore/qpoint.h>
QT_BEGIN_NAMESPACE
/*******************************************************************************
* class QLine
*******************************************************************************/
/*
The QLine class provides a two-dimensional vector using integer precision.
Detailed Description ：
QLine描述二维曲面上的有限长度线(或线段)。直线的起点和终点使用坐标的整数点精度来指定。
使用QLineF构造函数检索浮点副本。
该线条的起点和终点的位置可以通过、p1()、`x1()、y1 ()，`p2()、`x2()'和'y2()'函数来获取。
dx()'和`dy ()'函数返回该线条的横向和纵向分量。
使用`isNull()`函数可判断`QLine'是否代表一条有效线条或空线条。
最后，可以使用translate()函数将线平移给定的偏移量。
*/

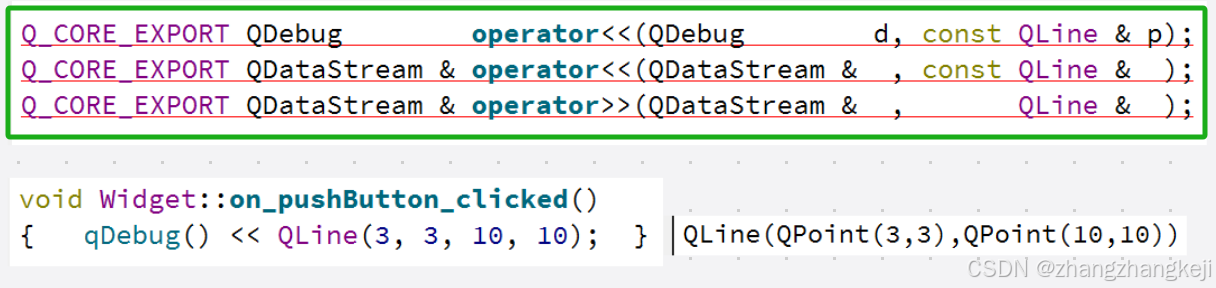

Q_CORE_EXPORT QDebug operator<<(QDebug d, const QLine & p);
Q_CORE_EXPORT QDataStream & operator<<(QDataStream & , const QLine & );
Q_CORE_EXPORT QDataStream & operator>>(QDataStream & , QLine & );
class Q_CORE_EXPORT QLine
{
private:
QPoint pt1, pt2;
public:
constexpr inline QLine() { }
constexpr inline QLine(int x1, int y1, int x2, int y2)
: pt1(QPoint(x1, y1)), pt2(QPoint(x2, y2)) { }
constexpr inline QLine(const QPoint & pt1_, const QPoint & pt2_)
: pt1( pt1_ ) , pt2( pt2_ ) { }
constexpr inline
bool isNull() const { return pt1 == pt2; }
constexpr inline
QPoint p1() const { return pt1; }
constexpr inline
QPoint p2() const { return pt2; }
constexpr inline
int x1() const { return pt1.x(); }
constexpr inline
int y1() const { return pt1.y(); }
constexpr inline
int x2() const { return pt2.x(); }
constexpr inline
int y2() const { return pt2.y(); }
constexpr inline
int dx() const { return pt2.x() - pt1.x(); }
constexpr inline
int dy() const { return pt2.y() - pt1.y(); }
[[nodiscard]] constexpr inline
QPoint center() const //返回本直线的中点
{
return QPoint(int((qint64(pt1.x()) + pt2.x()) / 2),
int((qint64(pt1.y()) + pt2.y()) / 2) );
}
constexpr inline
bool operator==(const QLine & d) const noexcept
{ return pt1 == d.pt1 && pt2 == d.pt2; }
constexpr inline
bool operator!=(const QLine & d) const noexcept
{ return !(*this == d); }
inline
void setP1(const QPoint & ap1) { pt1 = aP1; }
inline
void setP2(const QPoint & ap2) { pt2 = aP2; }
inline
void setLine (int x1, int y1, int x2, int y2)
{ pt1 = QPoint(x1, y1); pt2 = QPoint(x2, y2); }
inline
void setPoints(const QPoint & p1, const QPoint & p2)
{ pt1 = p1; pt2 = p2; }
inline //将此线通过给定的偏移量 offset进行偏移。
void translate (const QPoint & offset)
{ pt1 += offset; pt2 += offset; }
inline //将此线沿由 dx和 dy指定的距离进行平移。
void translate (int dx, int dy)
{ this-> translate (QPoint(dx, dy)); }
[[nodiscard]] constexpr inline //返回本直线偏移 offset后得到的直线。
QLine translated(const QPoint & offset) const
{ return QLine(pt1 + offset, pt2 + offset); }
[[nodiscard]] constexpr inline //返回将本直线沿由 dx和 dy指定的距离进行平移后得到的直线。
QLine translated(int dx, int dy) const
{ return translated(QPoint(dx, dy)); }
}; //完结 class Q_CORE_EXPORT QLine
Q_DECLARE_TYPEINFO(QLine, Q_RELOCATABLE_TYPE);
QT_END_NAMESPACE
#endif // QLINE_H
（4） QPoint 与 QPointF 没有区别。 但 QLineF 比 QLine 扩充了内容，需要单独记录一下新增的部分的成员函数 ：
++
++
++
（5）以下是 QPointF 的完整代码 ：
/*******************************************************************************
* class QLineF
*******************************************************************************/
/*
The QLineF class provides a two-dimensional vector using floating point precision.
这条线的长度可以通过`length()、函数获取，并通过`setLength()、函数进行修改。
同样，`angle()、和`setAngle()、分别用于获取和改变线的角度。
使用`isNul()、函数可判断`QLineF'是否代表一条有效线或空线。
intersects()、函数用于确定这条线和给定的线之间的相交类型，
而`angleTo()'函数则返回这两条线之间的夹角。
此外，`unitVector()'函数返回一条起点与这条线相同但长度仅为1的线，
而`normalVector()、函数返回一条与这条线垂直且起点和长度相同的线。
最后，可以使用translate()函数将线条平移给定的偏移量，并且可以使用pointAt()函数进行遍历。
*/

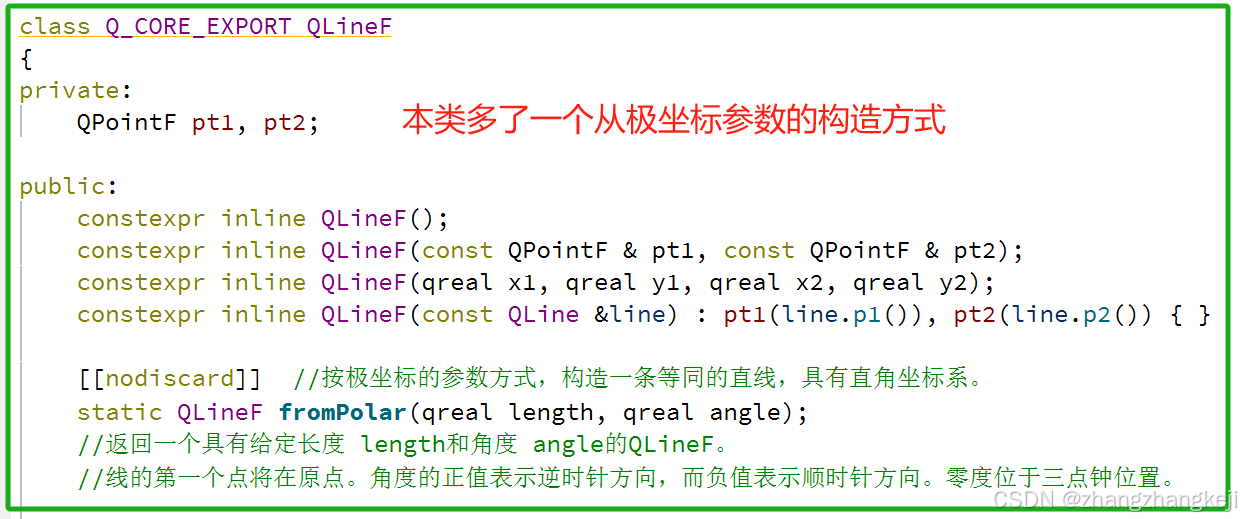

class Q_CORE_EXPORT QLineF
{
private:
QPointF pt1, pt2;
public:
constexpr inline QLineF();
constexpr inline QLineF(const QPointF & pt1, const QPointF & pt2);
constexpr inline QLineF(qreal x1, qreal y1, qreal x2, qreal y2);
constexpr inline QLineF(const QLine &line) : pt1(line.p1()), pt2(line.p2()) { }
[[nodiscard]] //按极坐标的参数方式，构造一条等同的直线，具有直角坐标系。
static QLineF fromPolar(qreal length, qreal angle);
//返回一个具有给定长度 length和角度 angle的QLineF。
//线的第一个点将在原点。角度的正值表示逆时针方向，而负值表示顺时针方向。零度位于三点钟位置。
constexpr bool isNull() const;
constexpr inline QPointF p1() const;
constexpr inline QPointF p2() const;
constexpr inline qreal x1() const;
constexpr inline qreal y1() const;
constexpr inline qreal x2() const;
constexpr inline qreal y2() const;
constexpr inline qreal dx() const; //distance 距离
constexpr inline qreal dy() const;
constexpr inline bool operator==(const QLineF & d) const;
constexpr inline bool operator!=(const QLineF & d) const { return !(*this == d); }
inline void setP1(const QPointF & p1);
inline void setP2(const QPointF & p2);
inline void setPoints(const QPointF & p1, const QPointF & p2);
inline void setLine (qreal x1, qreal y1, qreal x2, qreal y2);
inline void translate (const QPointF & offset);
inline void translate (qreal dx, qreal dy);
[[nodiscard]] constexpr
inline QLineF translated(const QPointF & p ) const;
[[nodiscard]] constexpr
inline QLineF translated(qreal dx, qreal dy) const;

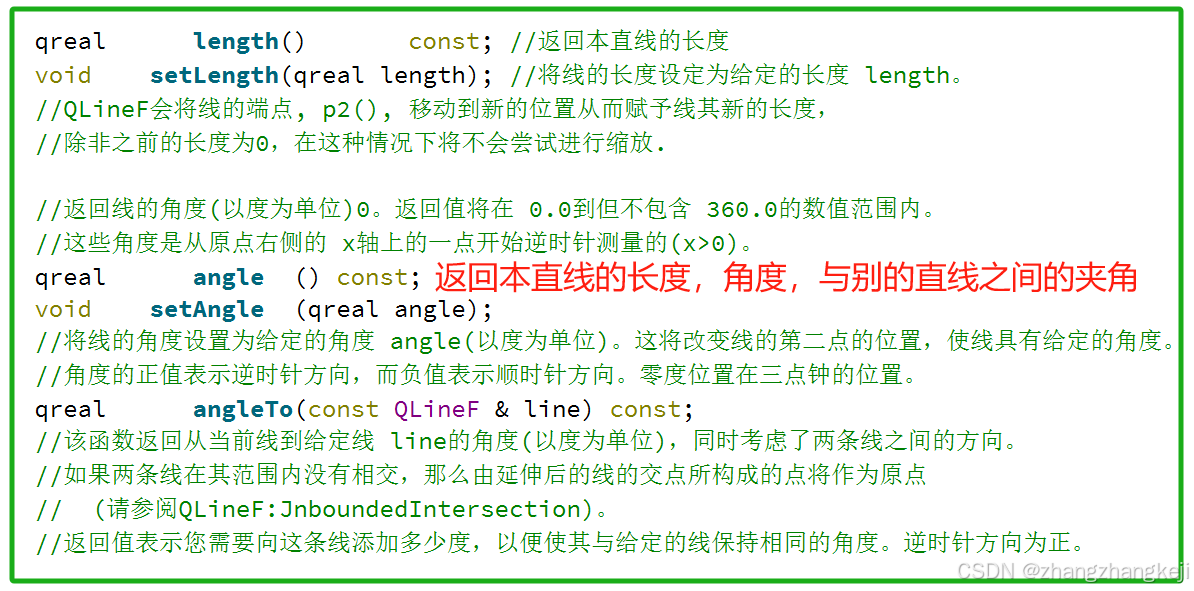

qreal length() const; //返回本直线的长度
void setLength(qreal length); //将线的长度设定为给定的长度 length。
//QLineF会将线的端点, p2(), 移动到新的位置从而赋予线其新的长度，
//除非之前的长度为0，在这种情况下将不会尝试进行缩放.
//返回线的角度(以度为单位)0。返回值将在 0.0到但不包含 360.0的数值范围内。
//这些角度是从原点右侧的 x轴上的一点开始逆时针测量的(x>0)。
qreal angle () const;
void setAngle (qreal angle);
//将线的角度设置为给定的角度 angle(以度为单位)。这将改变线的第二点的位置，使线具有给定的角度。
//角度的正值表示逆时针方向，而负值表示顺时针方向。零度位置在三点钟的位置。
qreal angleTo(const QLineF & line) const;
//该函数返回从当前线到给定线 line的角度(以度为单位)，同时考虑了两条线之间的方向。
//如果两条线在其范围内没有相交，那么由延伸后的线的交点所构成的点将作为原点
// (请参阅QLineF:JnboundedIntersection)。
//返回值表示您需要向这条线添加多少度，以便使其与给定的线保持相同的角度。逆时针方向为正。

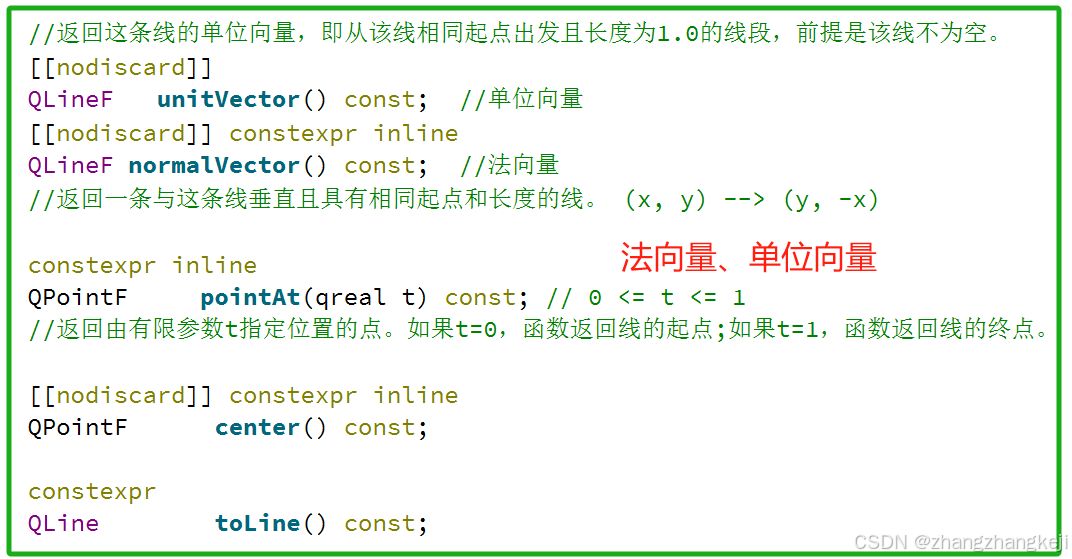

//返回这条线的单位向量，即从该线相同起点出发且长度为1.0的线段，前提是该线不为空。
[[nodiscard]]
QLineF unitVector() const; //单位向量
[[nodiscard]] constexpr inline
QLineF normalVector() const; //法向量
//返回一条与这条线垂直且具有相同起点和长度的线。 (x, y) --> (y, -x)
constexpr inline
QPointF pointAt(qreal t) const; // 0 <= t <= 1
//返回由有限参数t指定位置的点。如果t=0，函数返回线的起点;如果t=1，函数返回线的终点。
[[nodiscard]] constexpr inline
QPointF center() const;
constexpr
QLine toLine() const;

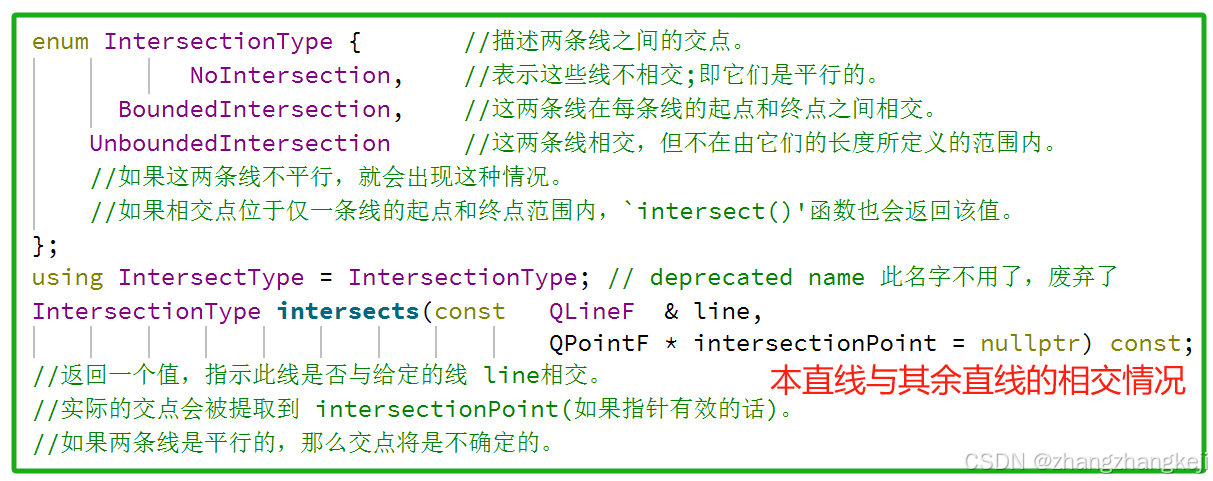

enum IntersectionType { //描述两条线之间的交点。
NoIntersection, //表示这些线不相交;即它们是平行的。
BoundedIntersection, //这两条线在每条线的起点和终点之间相交。
UnboundedIntersection //这两条线相交，但不在由它们的长度所定义的范围内。
//如果这两条线不平行，就会出现这种情况。
//如果相交点位于仅一条线的起点和终点范围内，`intersect()'函数也会返回该值。
};
using IntersectType = IntersectionType; // deprecated name 此名字不用了，废弃了
IntersectionType intersects(const QLineF & line,
QPointF * intersectionPoint = nullptr) const;
//返回一个值，指示此线是否与给定的线 line相交。
//实际的交点会被提取到 intersectionPoint(如果指针有效的话)。
//如果两条线是平行的，那么交点将是不确定的。
}; //完结 class Q_CORE_EXPORT QLineF
Q_DECLARE_TYPEINFO(QLineF, Q_RELOCATABLE_TYPE);
/*******************************************************************************
* class QLineF inline members
*******************************************************************************/
constexpr inline QLineF::QLineF()
{
}
constexpr inline QLineF::QLineF(const QPointF &apt1, const QPointF &apt2)
: pt1(apt1), pt2(apt2)
{
}
constexpr inline QLineF::QLineF(qreal x1pos, qreal y1pos, qreal x2pos, qreal y2pos)
: pt1(x1pos, y1pos), pt2(x2pos, y2pos)
{
}
constexpr inline qreal QLineF::x1() const
{
return pt1.x();
}
constexpr inline qreal QLineF::y1() const
{
return pt1.y();
}
constexpr inline qreal QLineF::x2() const
{
return pt2.x();
}
constexpr inline qreal QLineF::y2() const
{
return pt2.y();
}
constexpr inline bool QLineF::isNull() const
{
return qFuzzyCompare(pt1.x(), pt2.x()) && qFuzzyCompare(pt1.y(), pt2.y());
}
constexpr inline QPointF QLineF::p1() const
{
return pt1;
}
constexpr inline QPointF QLineF::p2() const
{
return pt2;
}
constexpr inline qreal QLineF::dx() const
{
return pt2.x() - pt1.x();
}
constexpr inline qreal QLineF::dy() const
{
return pt2.y() - pt1.y();
}
constexpr inline QLineF QLineF::normalVector() const
{
return QLineF(p1(), p1() + QPointF(dy(), -dx()));
}
inline void QLineF::translate(const QPointF &point)
{
pt1 += point;
pt2 += point;
}
inline void QLineF::translate(qreal adx, qreal ady)
{
this->translate(QPointF(adx, ady));
}
constexpr inline QLineF QLineF::translated(const QPointF &p) const
{
return QLineF(pt1 + p, pt2 + p);
}
constexpr inline QLineF QLineF::translated(qreal adx, qreal ady) const
{
return translated(QPointF(adx, ady));
}
constexpr inline QPointF QLineF::center() const
{
return QPointF(0.5 * pt1.x() + 0.5 * pt2.x(), 0.5 * pt1.y() + 0.5 * pt2.y());
}
inline void QLineF::setLength(qreal len)
{
Q_ASSERT(qIsFinite(len));
const qreal oldLength = length();
Q_ASSERT(qIsFinite(oldLength));
// Scale len by dx() / length() and dy() / length(), two O(1) quantities,
// rather than scaling dx() and dy() by len / length(), which might overflow.
if (oldLength > 0)
pt2 = QPointF(pt1.x() + len * (dx() / oldLength), pt1.y() + len * (dy() / oldLength));
}
constexpr inline QPointF QLineF::pointAt(qreal t) const
{
return QPointF(pt1.x() + (pt2.x() - pt1.x()) * t, pt1.y() + (pt2.y() - pt1.y()) * t);
}
constexpr inline QLine QLineF::toLine() const
{
return QLine(pt1.toPoint(), pt2.toPoint());
}
inline void QLineF::setP1(const QPointF &aP1)
{
pt1 = aP1;
}
inline void QLineF::setP2(const QPointF &aP2)
{
pt2 = aP2;
}
inline void QLineF::setPoints(const QPointF &aP1, const QPointF &aP2)
{
pt1 = aP1;
pt2 = aP2;
}
inline void QLineF::setLine(qreal aX1, qreal aY1, qreal aX2, qreal aY2)
{
pt1 = QPointF(aX1, aY1);
pt2 = QPointF(aX2, aY2);
}
constexpr inline bool QLineF::operator==(const QLineF &d) const
{
return pt1 == d.pt1 && pt2 == d.pt2;
}
#ifndef QT_NO_DEBUG_STREAM
Q_CORE_EXPORT QDebug operator<<(QDebug d, const QLineF &p);
#endif
#ifndef QT_NO_DATASTREAM
Q_CORE_EXPORT QDataStream &operator<<(QDataStream &, const QLineF &);
Q_CORE_EXPORT QDataStream &operator>>(QDataStream &, QLineF &);
#endif
（6）
