DSP28335时钟及控制系统

系统时钟设置及相关寄存器介绍
最新推荐文章于 2025-02-15 14:14:26 发布
原创 最新推荐文章于 2025-02-15 14:14:26 发布 · 521 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习

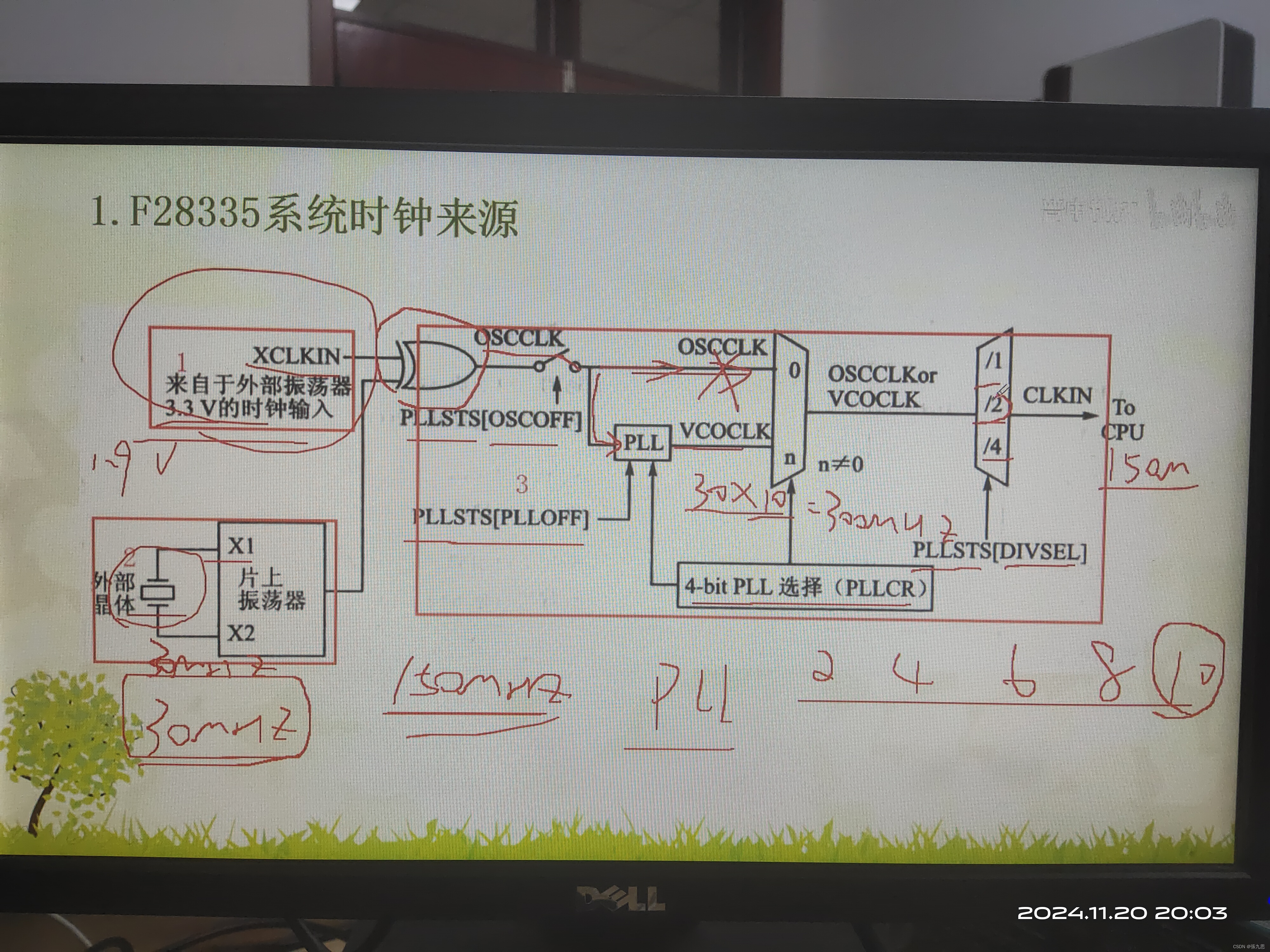

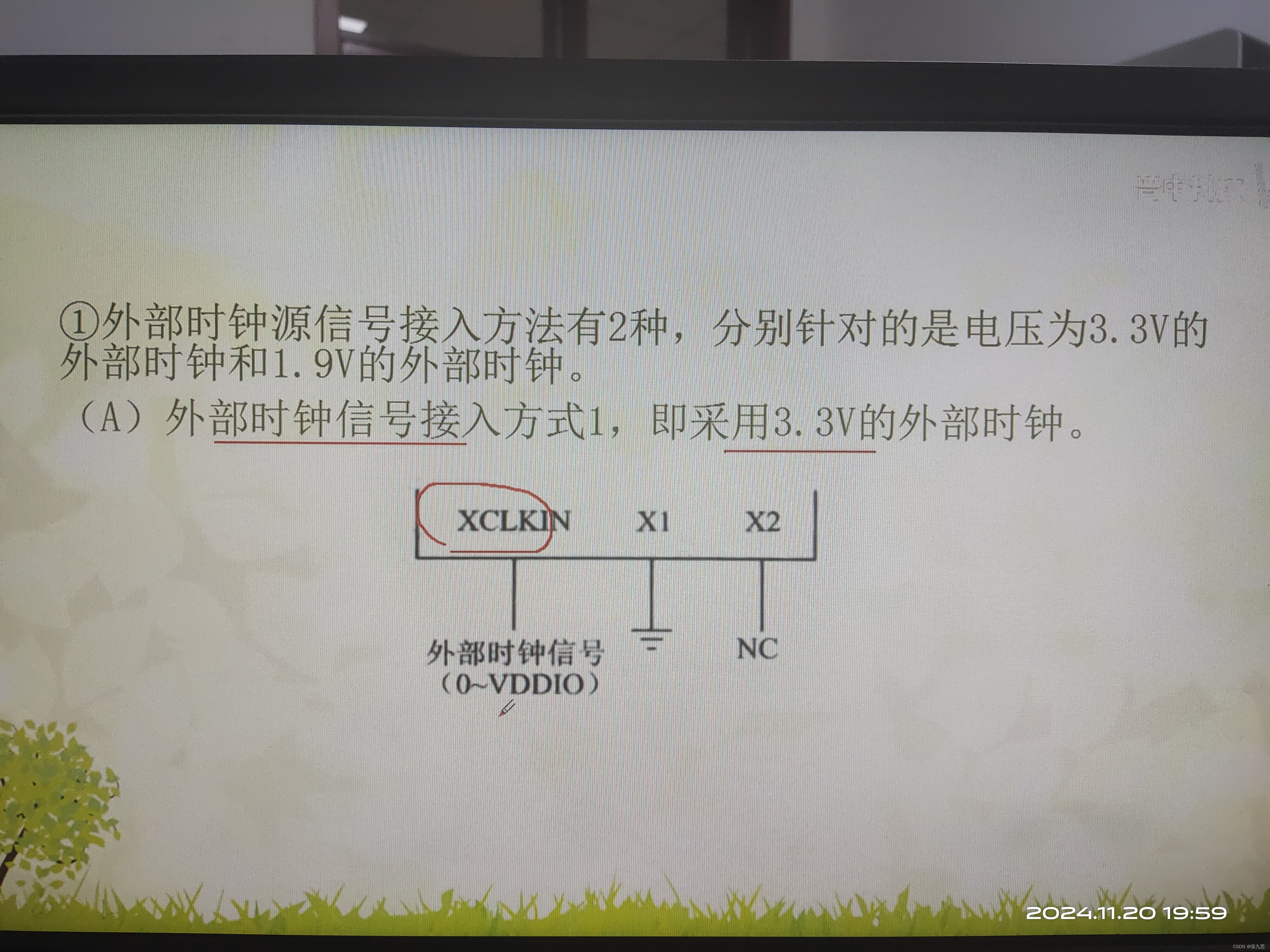

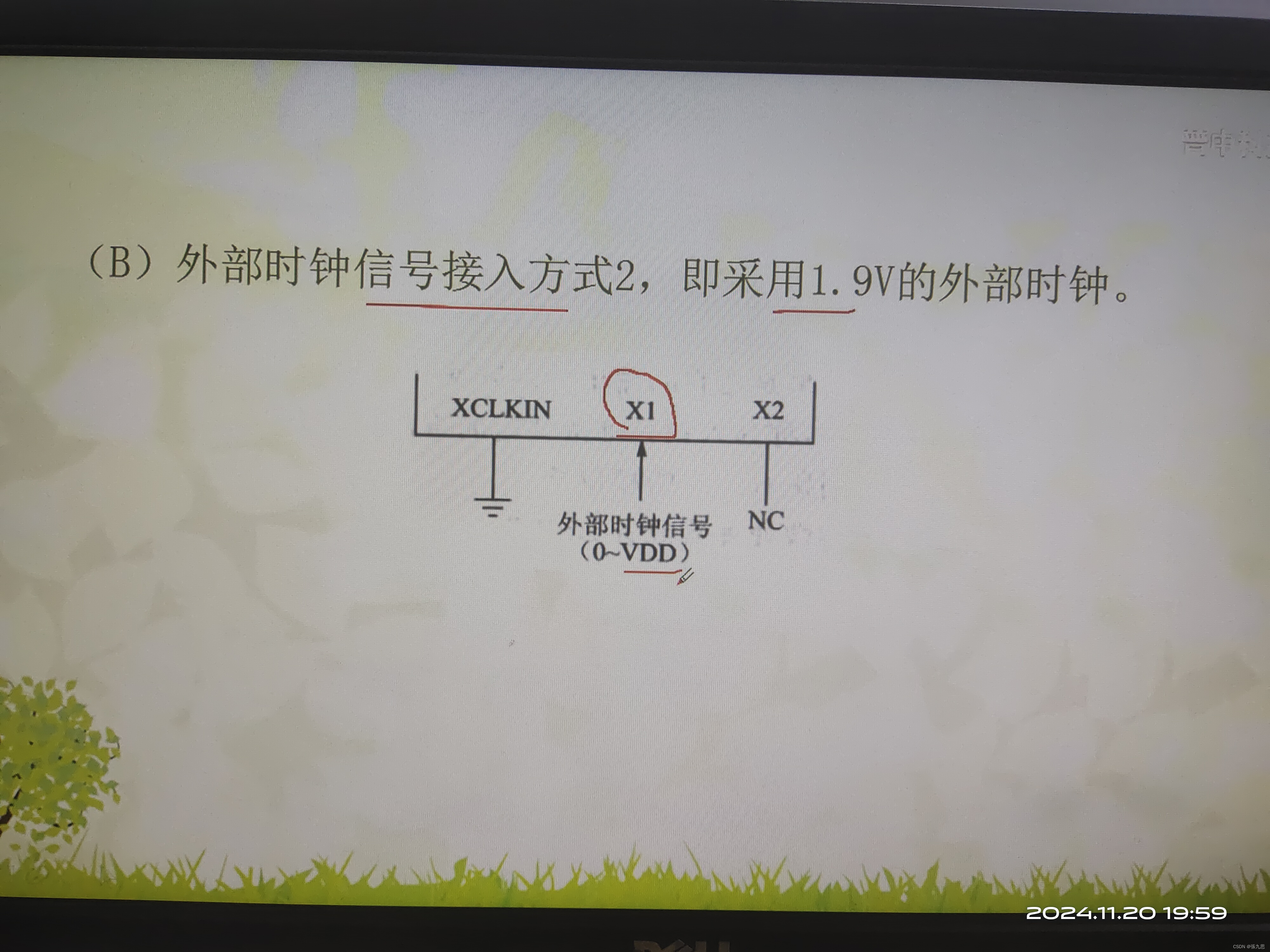

一、系统时钟来源


66a53289f3dc4165b47b716da6d87c31.jpg f936b2e7319e4aceac6ae33a020feca0.jpg

二、系统控制及外设时钟

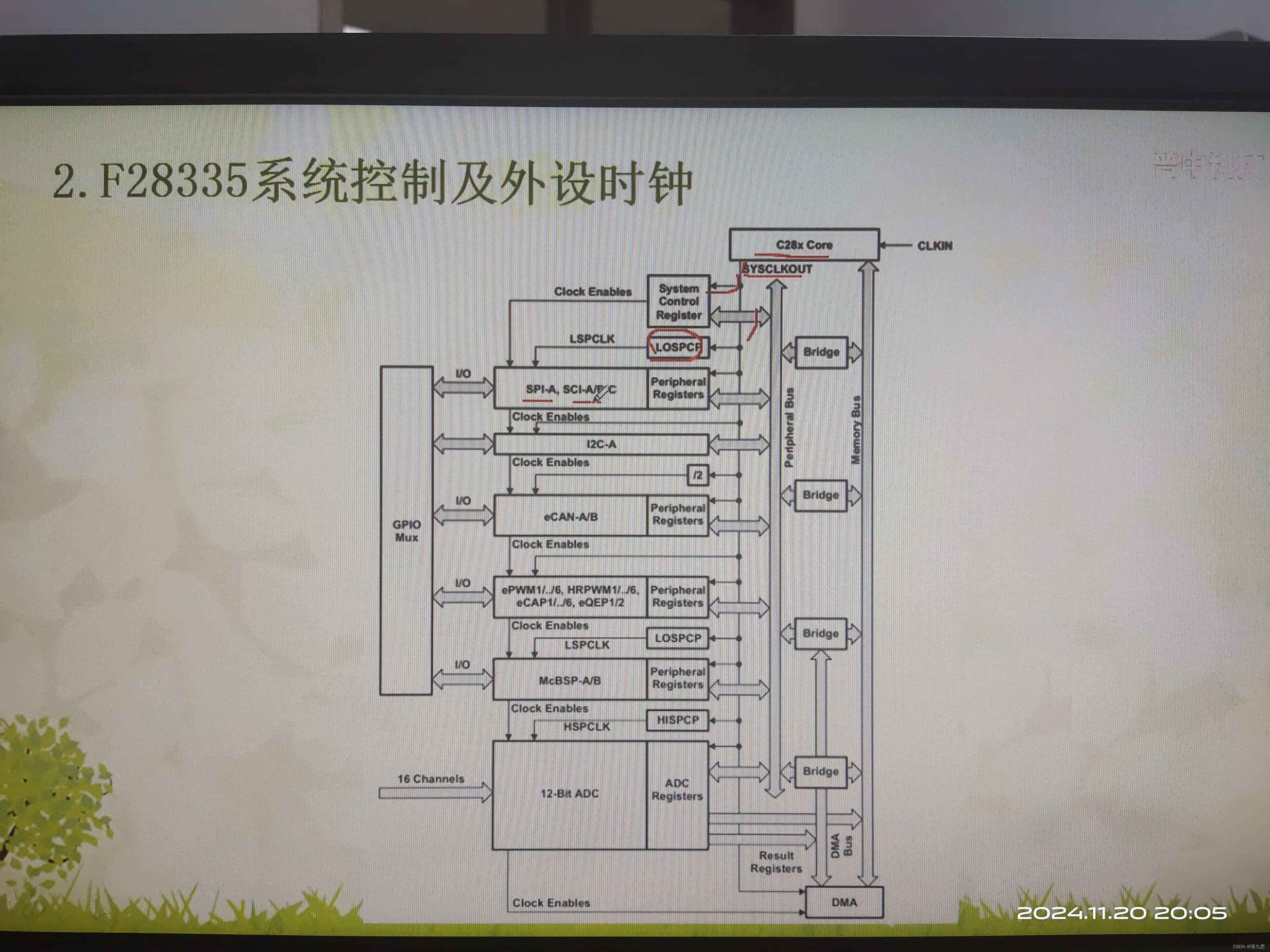

 输入CPU的信号为150M，分给外设。供给外设sPIA或者SPIABC经过LOSPCP分频器，LSPCLK是低速时钟，HSPCLK是高速时钟；通过给eCAN是分频操作除2。这张图可以了解部分外设工作频率，有助于减小功耗。

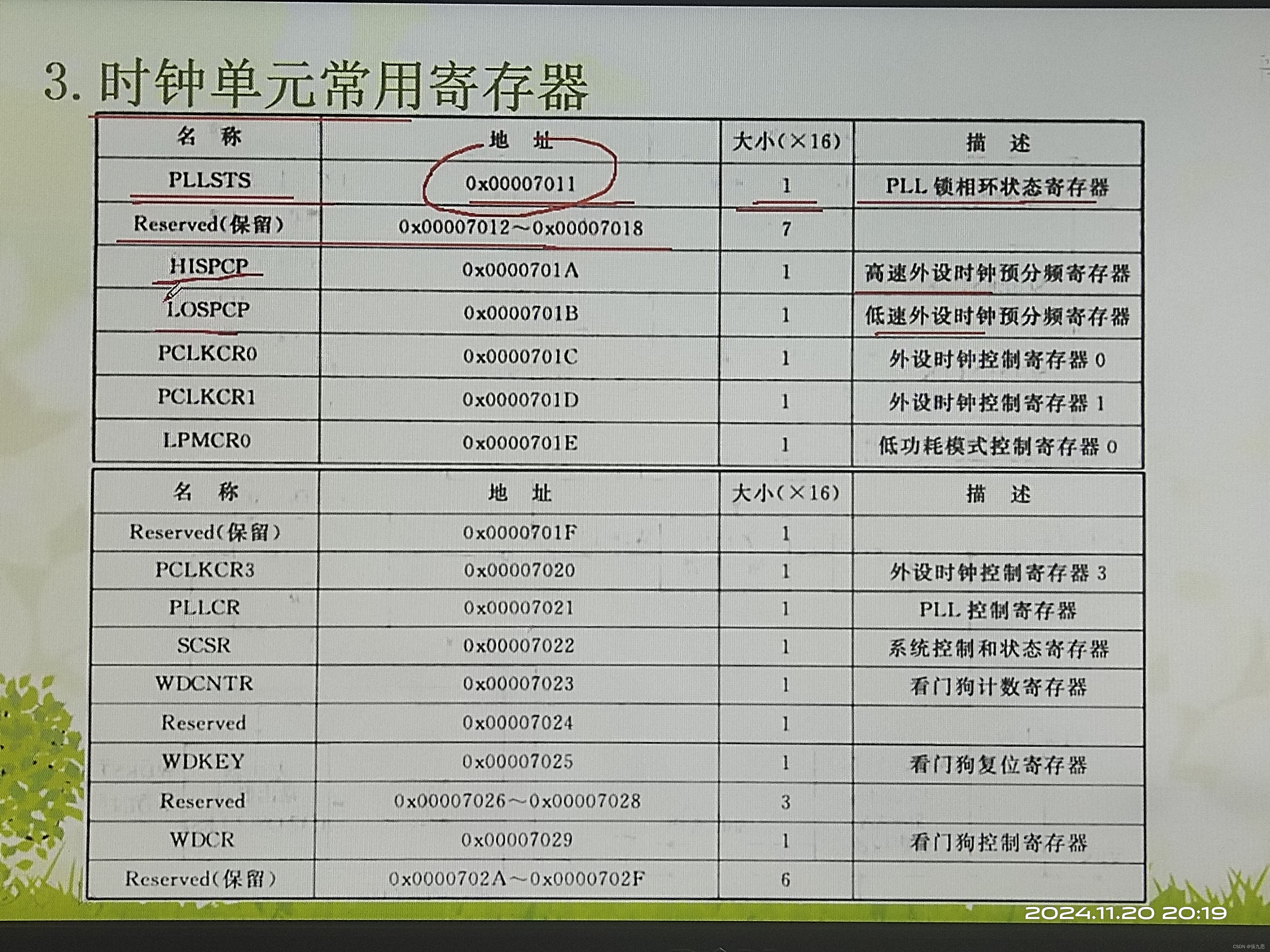

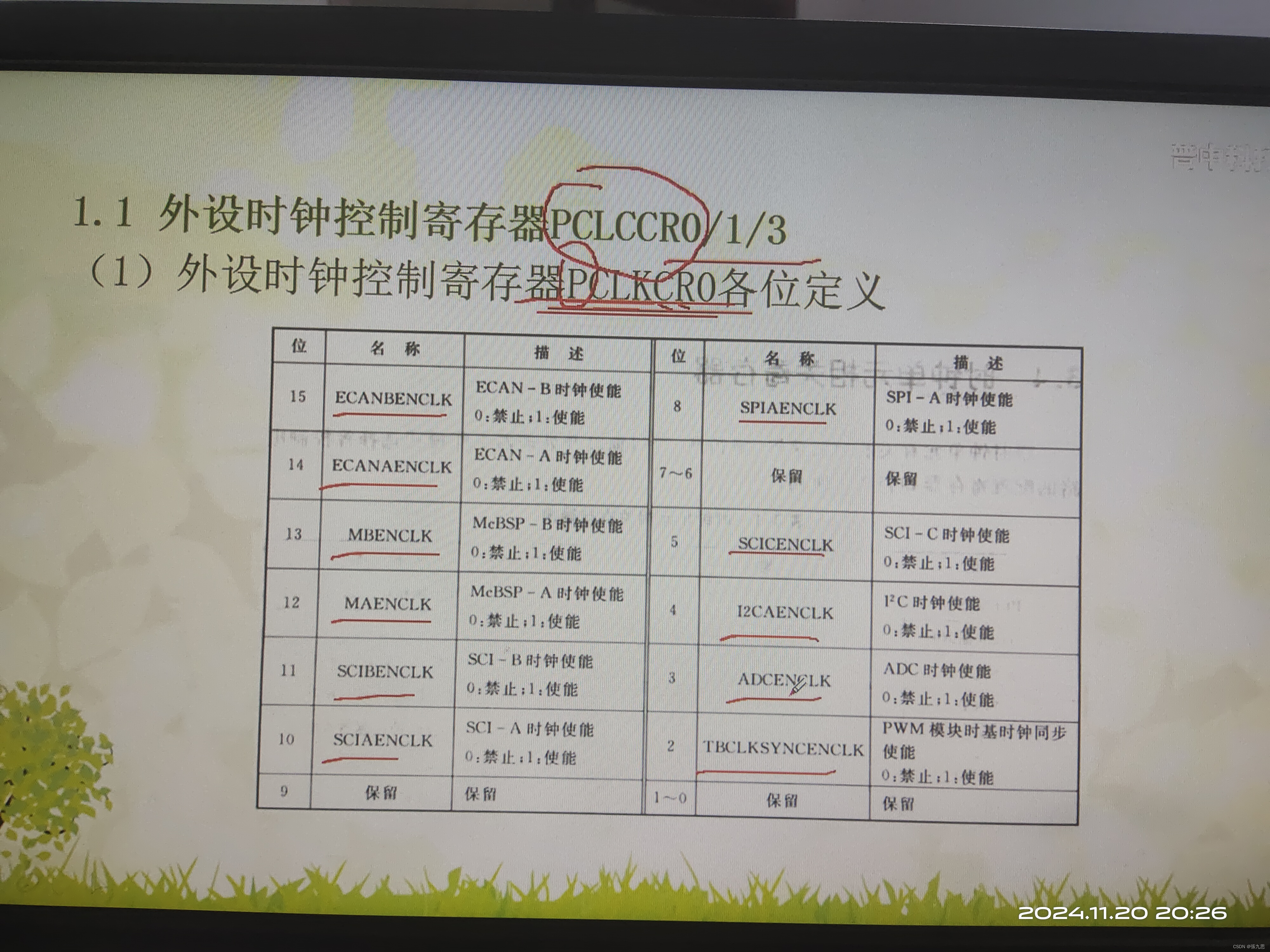

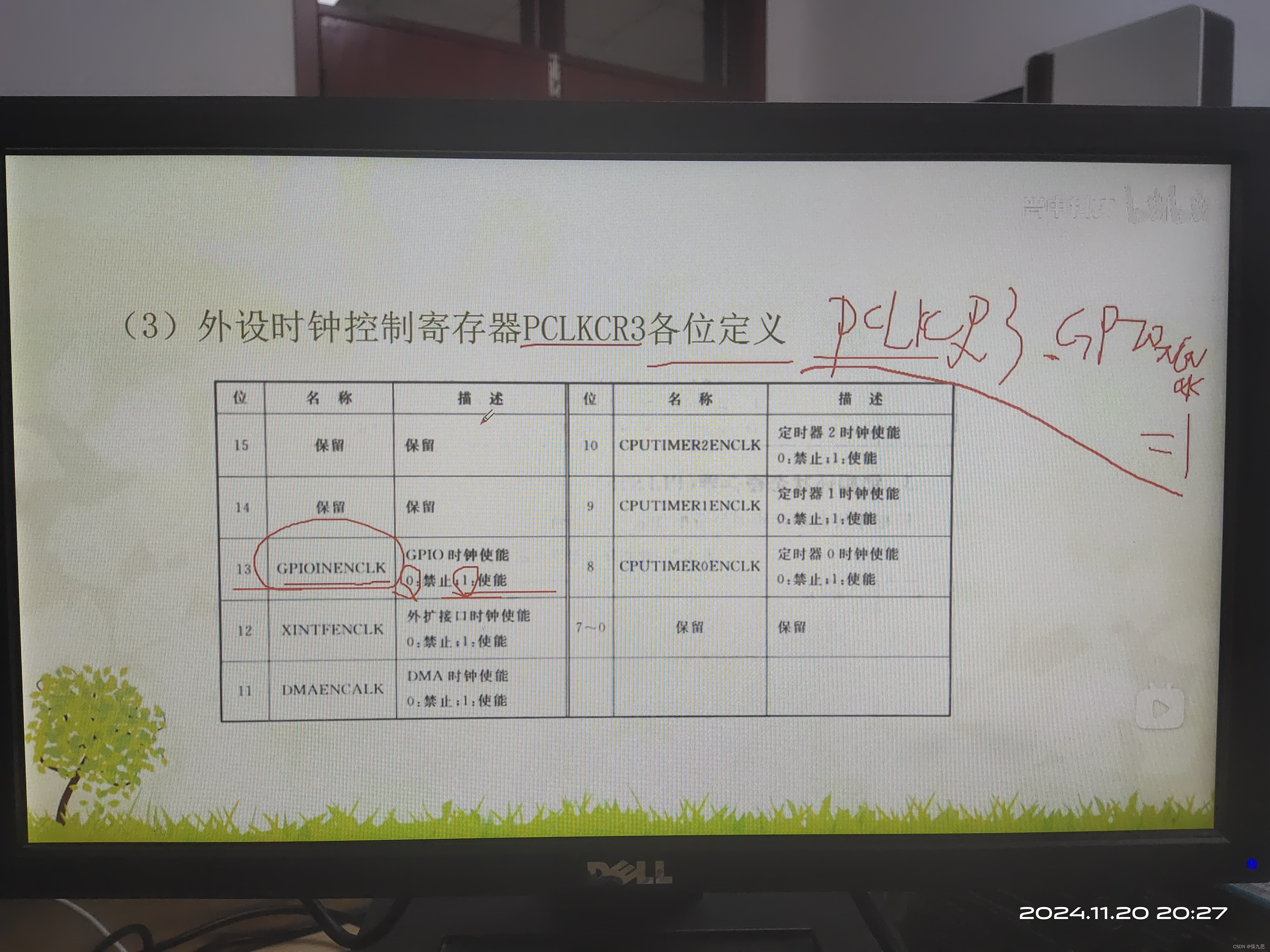

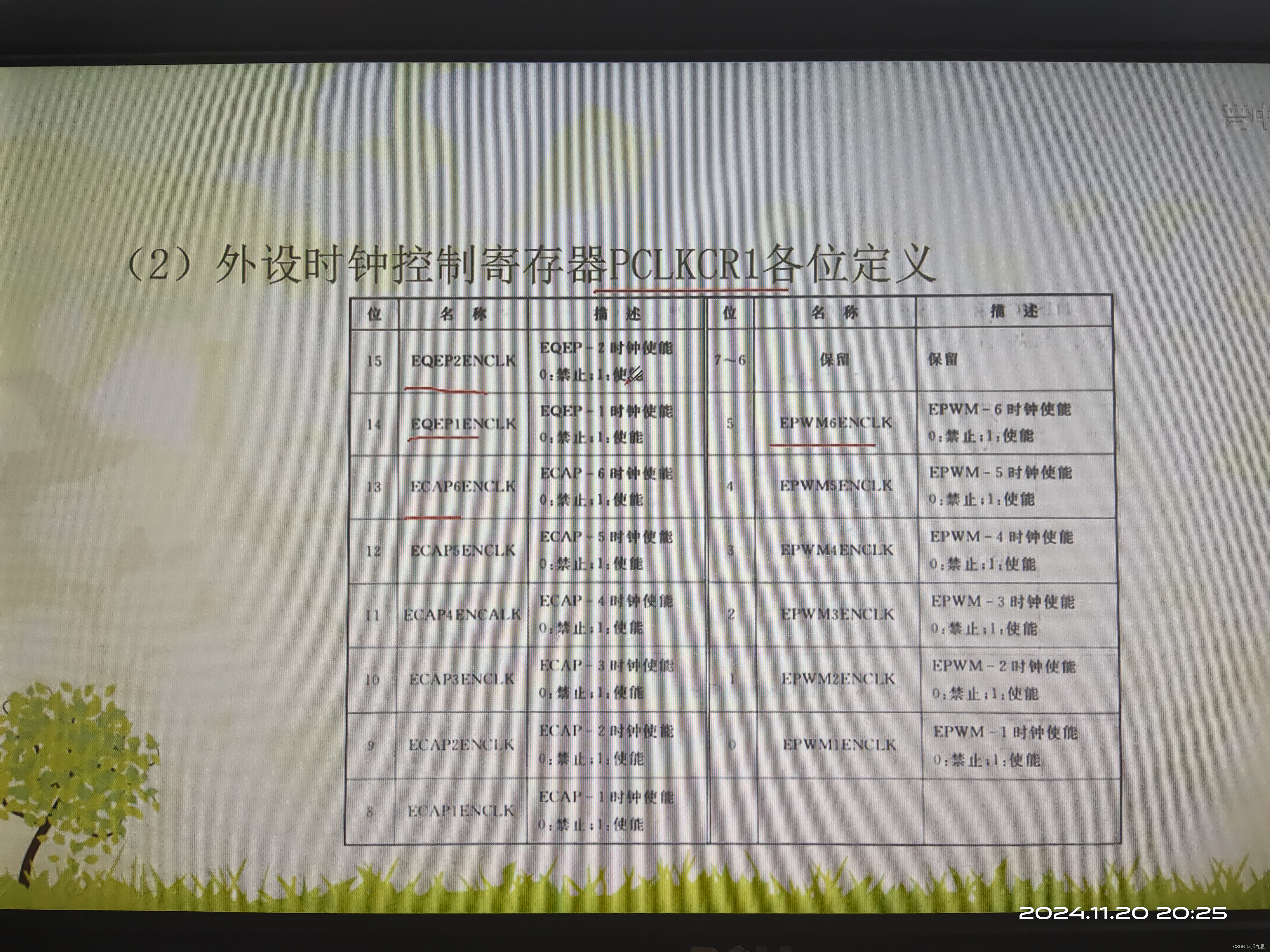

三、时钟单元常用寄存器


2932f5d9496344d9917095147a9cd0a1.jpg fa366d0b4f9e4513a3bd19f1cf13a86d.jpg 6d8ec0ad23954d5d8cee81ef95be58f8.jpg

四、自定义系统时钟



F28335 时钟及控制系统
