一种可以自动给进切割玻璃载片的磨床

一种可以自动给进切割玻璃载片的磨床
下面介绍一种通过北京时代超群公司的PAC CM6L-20的PLC控制器控制电机缓慢前进切割玻璃载片的机器。整个产品的结构如下图所示

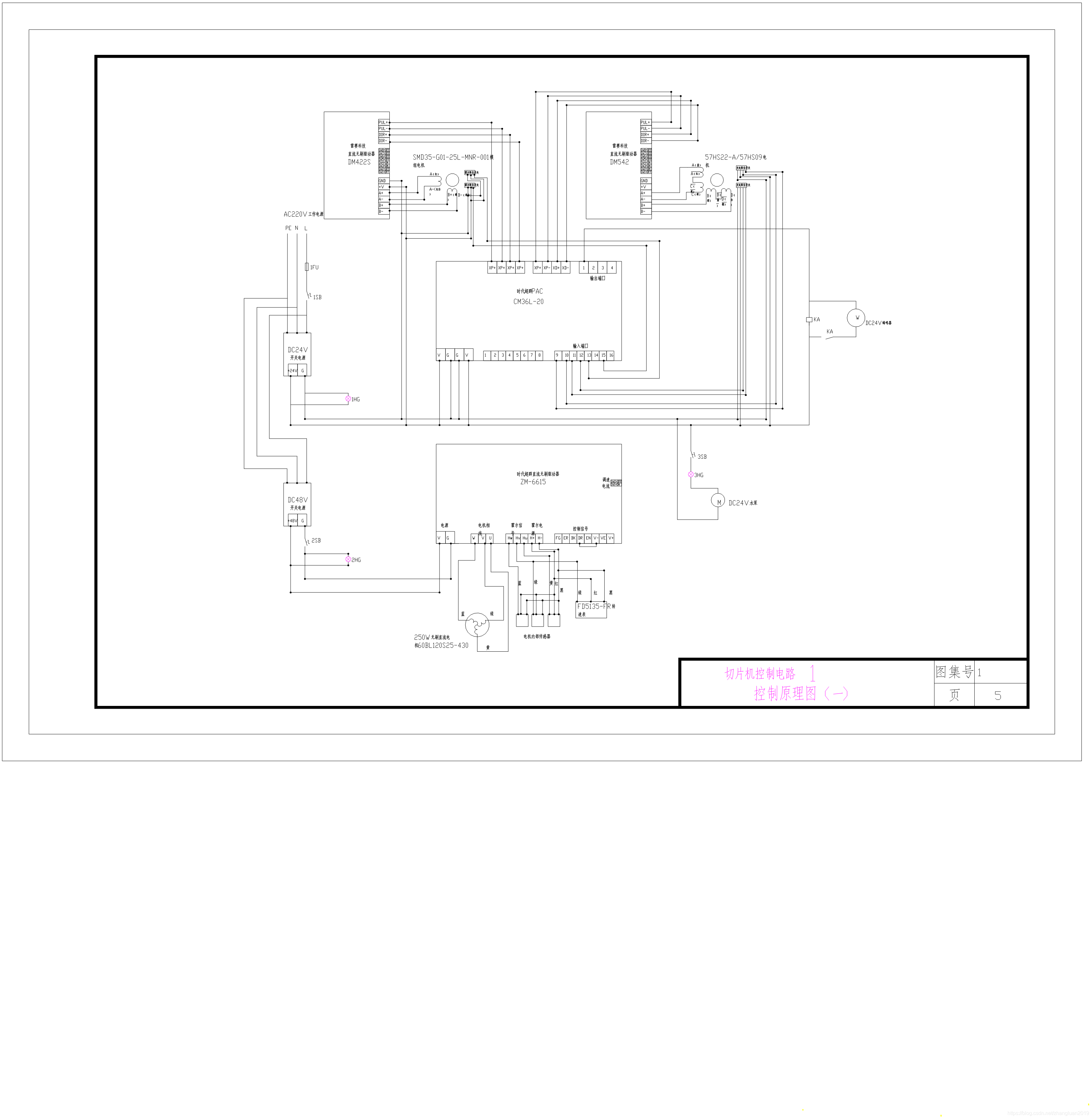

X轴电机的前进和后退由PAC CM6L-20的PLC控制器控制，Y轴电机的上下由PAC CM6L-20的PLC控制器控制，方形底座里面的电机安装有圆形磨砂刀具，这个电机的启停由控制柜上面的按钮控制，转速固定，也可以加变频器控制。Y轴电机的型号是SMD35-G01-25L-MNR-001，控制器是北京雷赛科技的DM422S，X轴电机的型号是57HS22-A/57HS09，控制器是北京雷赛科技的DM542，整个控制的电气图如下图所示下载链接：https://pan.baidu.com/s/1kE1u00irw8ngHONJequX7Q ;
提取码：mk8u
，https://share.weiyun.com/5tQiQ8s
Y轴电机的高度可以由光栅尺测量出来，并在电气控制箱上面的仪表显示出来，同时根据仪表显示的高度，点击PAC CM6L-20的PLC控制器上面的按键就可以调节Y轴电机可以到达的最低位置。同时Y轴电机旁边两个深圳华怡丰公司的光电传感器LU672-5NA起到限位左右，限制了Y轴电机到达的最高位置和最低位置。需要切割的玻璃载片通过胶水粘贴在Y轴电机的转轴下面。当把Y轴电机设置到一定高度，X轴电机向左缓慢移动时，底座电机带动旋转的刀具就会将Y轴电机上面的玻璃载片切割开来。同时，X轴电机的移动速度和距离可以通过PAC CM6L-20的PLC控制器调节。PAC CM6L-20的PLC控制器的设置参数如下图所示
