由铝合金槽钢和蒙皮构成的135度机翼的喷气式飞机

由铝合金槽钢和蒙皮构成的135度机翼的喷气式飞机

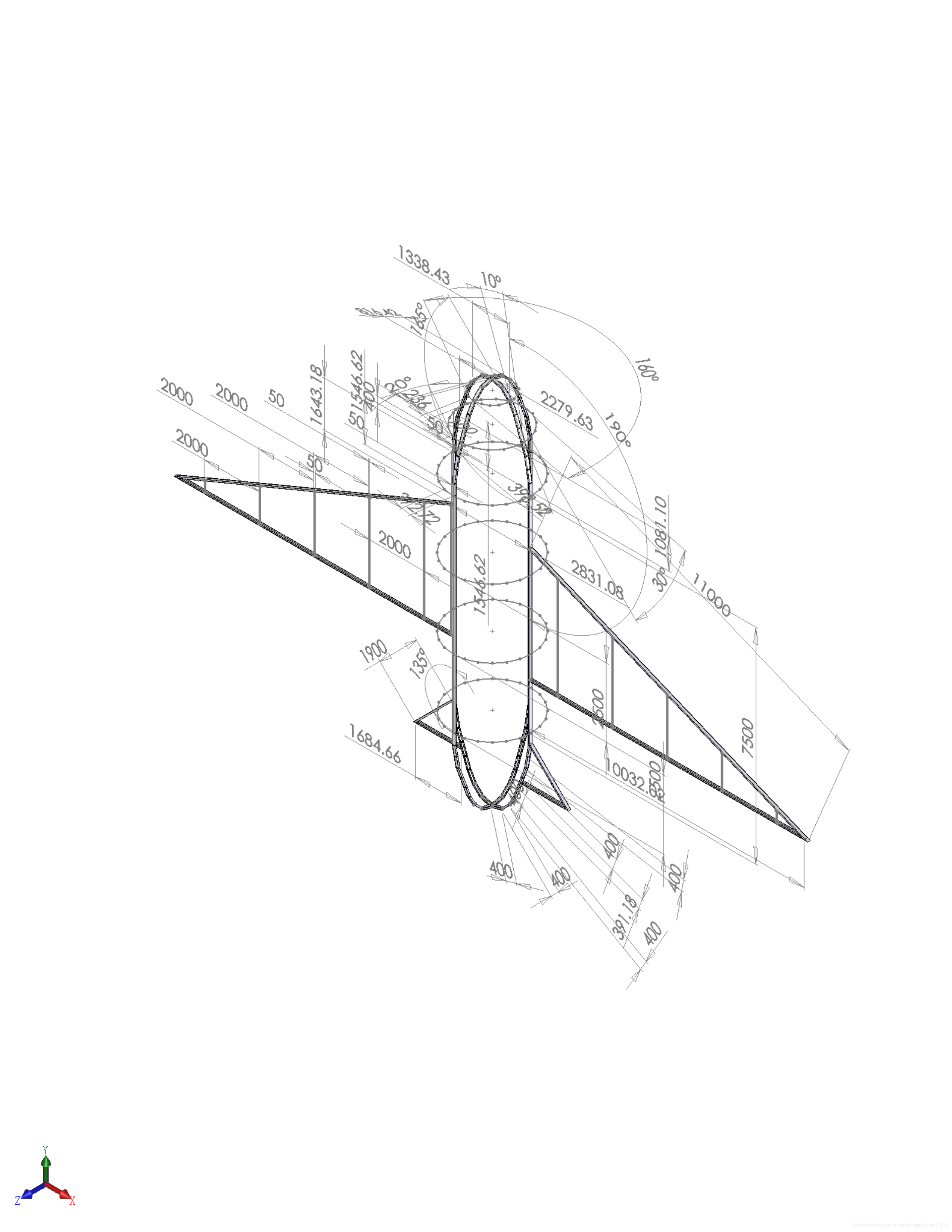

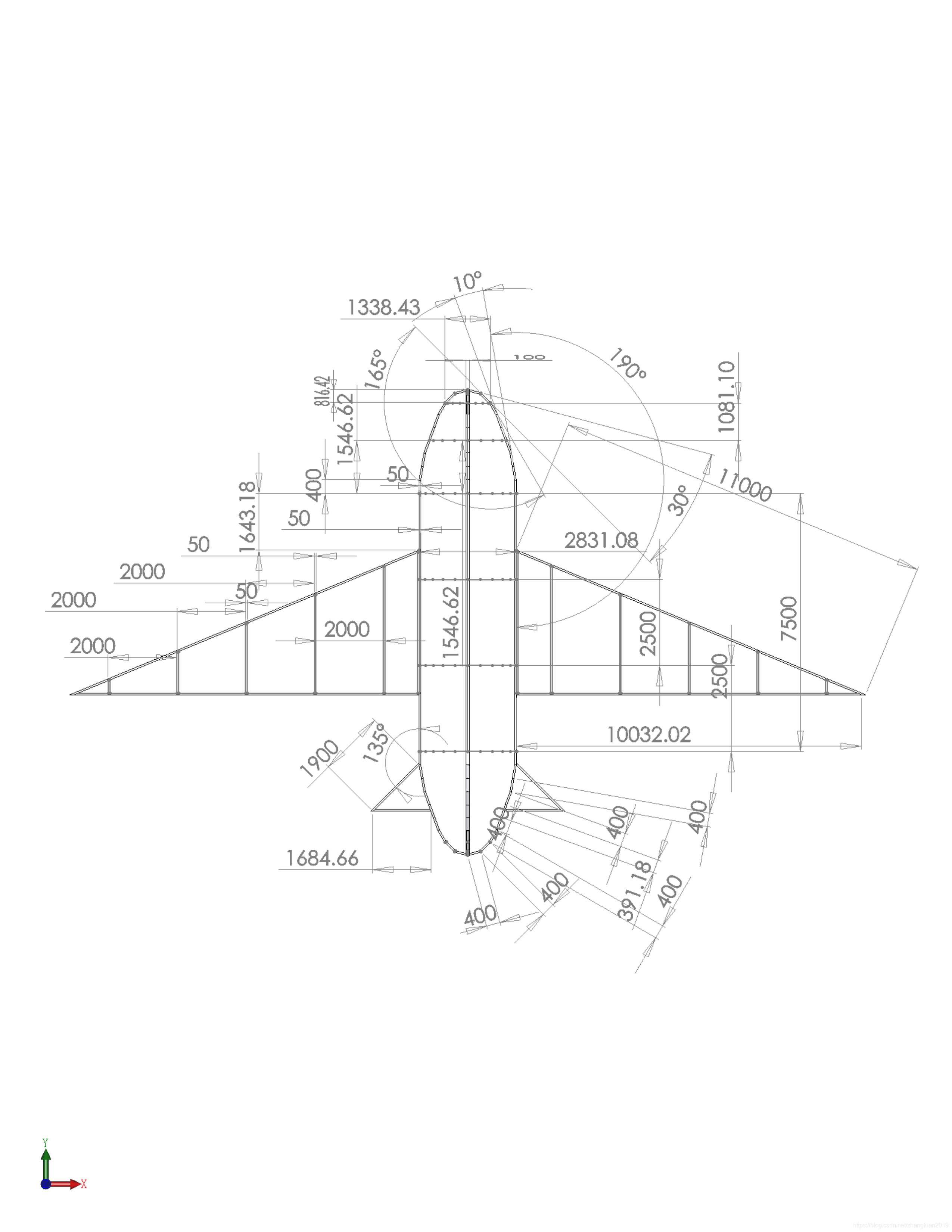

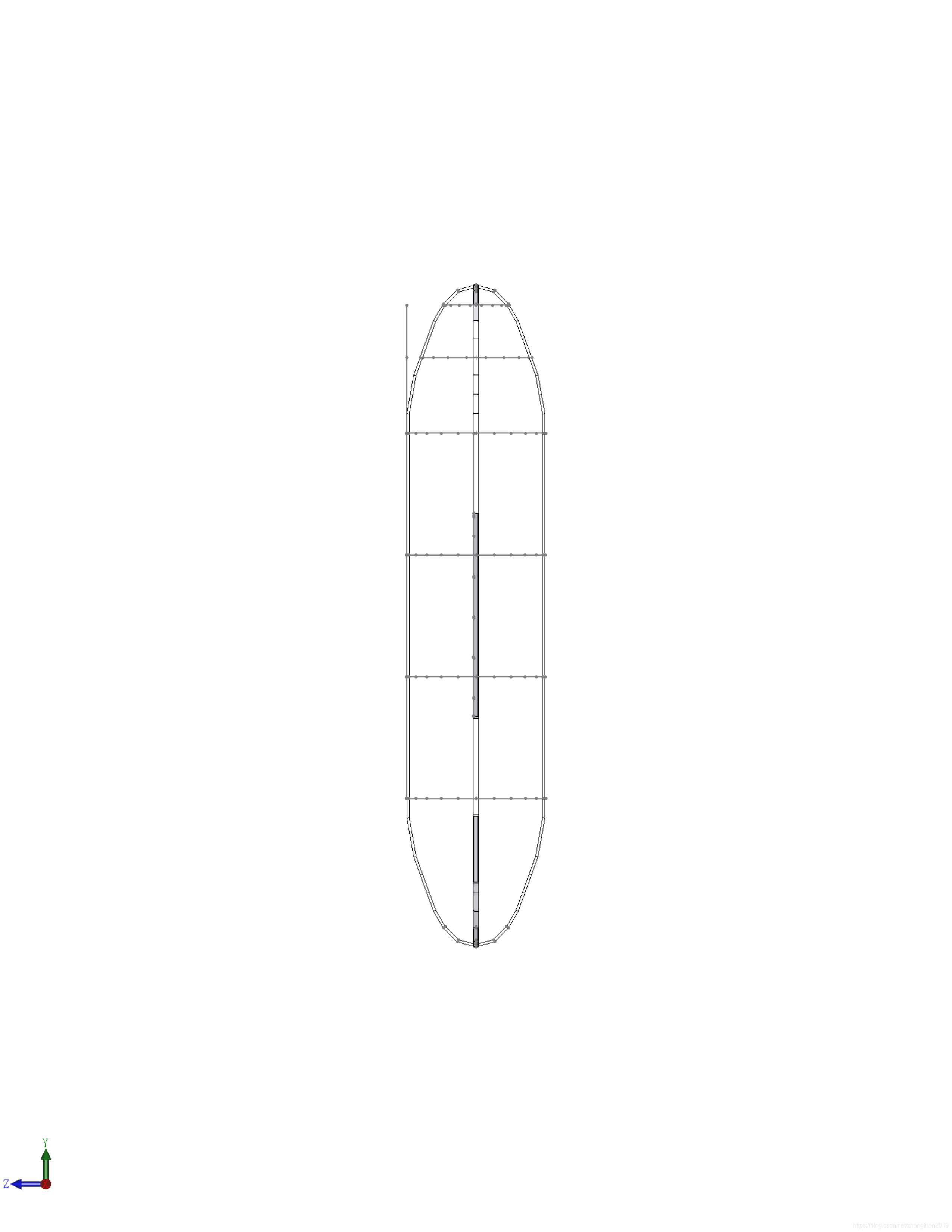

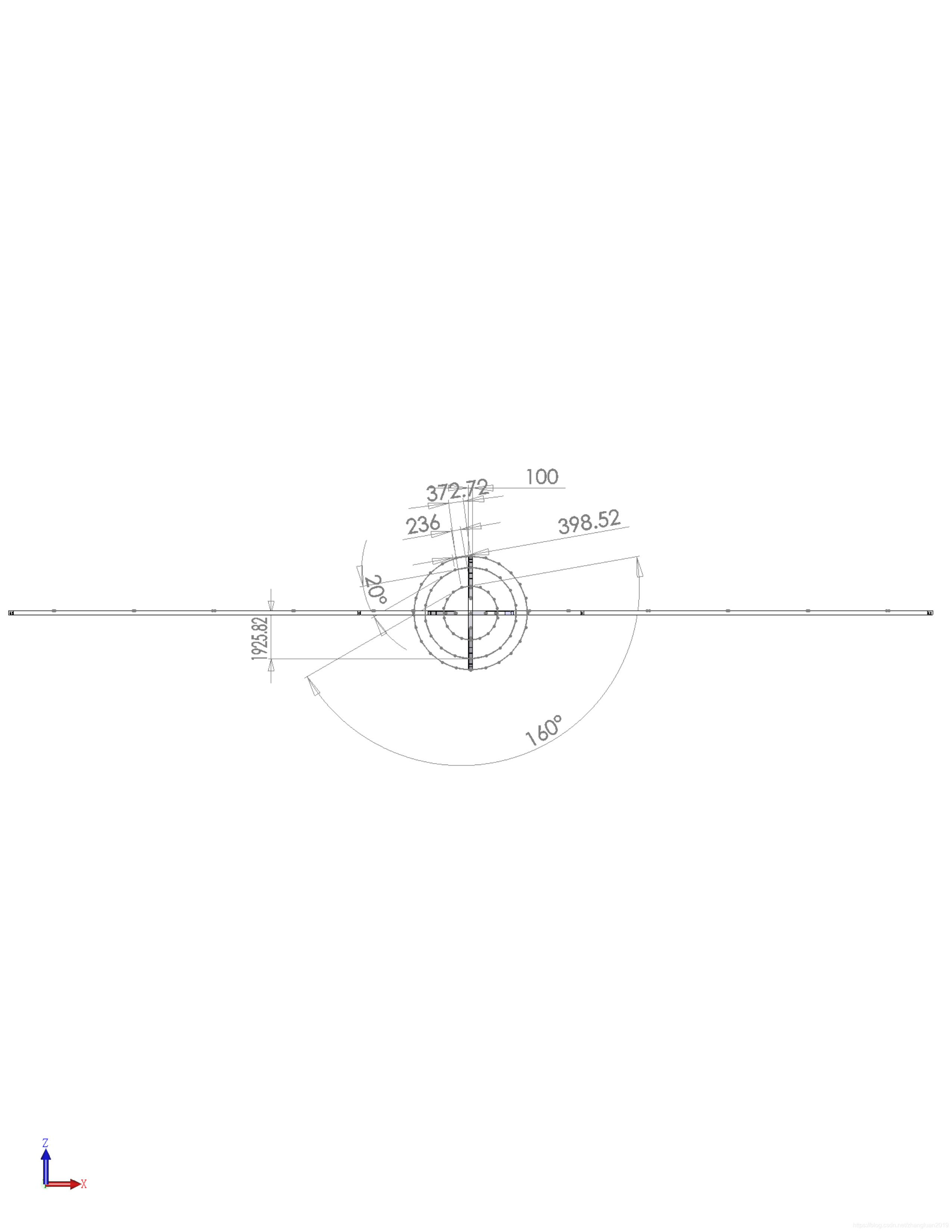

下面介绍由铝合金槽钢和蒙皮构成的135度机翼的喷气式飞机，如下图所示，它的机头横截面由数根短铝合金槽钢构成，它的机头的纵剖面由数根短铝合金槽钢构成，距机头816.42mm处有一个内切圆直径是1338.43mm的铝合金槽钢18边型构成的龙骨，距上面龙骨1081.1mm处有一个内切圆直径是2279.63mm的铝合金槽钢18边型构成的龙骨，每个铝合金之间的外夹角是190度。它的机尾和机头是一摸一样的圆锥体。它的机身横截面由2段长度是7500mm的铝合金槽钢构成，它的机身纵剖面由2段长度是7500mm的铝合金槽钢，机身中有4个相距2500mm的内切圆直径是2831.08mm的铝合金槽钢36边型构成的龙骨，它的左机翼横截面是顶角是67.5度斜边是11000mm的直角三角形，它的内部有5个相距2000mm的铝合金槽钢垂直于长直角边，它距机头尾部的距离是1643.18mm，它的右机翼横截面是顶角是67.5度斜边是11000mm的直角三角形，它的内部有5个相距2000mm的铝合金槽钢垂直于长直角边，它距机头尾头的距离是1643.18mm，这两个三角形都由铝合金槽钢构成，它们组成一个顶角是135度的等腰三角形。上面这些铝合金槽钢都是横截面长为100mm，宽50mm，厚10mm的6061铝合金槽钢。同时这个飞机的右尾翼是横截面是45度角的等腰直角三角形，这个飞机的左尾翼是横截面是45度角的等腰直角三角形，它们安装在机身铝合金槽钢的尾部。2台涡扇发动机安装右机翼的下边，2台涡扇发动机安装左机翼的下边，在这些铝合金槽钢组成一个飞机的框架。在这些机头框架外面可以用锥度弯板机，切板机把宽400mm厚2mm的铝合金铝板卷成一个机头，然后用拉铆枪或压铆机或铝合金焊接把这个圆锥固定到机头龙骨上。在这些机身框架外面可以用弯板机，卷板机把宽2500mm厚2mm的铝合金铝板卷成一个直径为2831.08mm的圆柱，然后用拉铆枪或压铆机或铝合金焊接把这个圆柱固定到机身龙骨上。在这些机头框架外面可以用折板机，折弯机，剪板机，打拱机把宽400mm厚2mm的铝合金铝板折成一个三角形龙骨外壳，然后用拉铆枪或压铆机或铝合金焊接把这个三角形龙骨外壳固定到机头龙骨上。上面的3D模型可以在链接：
链接:https://pan.baidu.com/s/1U9wgOabT7CriQCHAfh_g7A ;
提取码:dr4m

https://share.weiyun.com/57GcEWQ
