AUTOSAR ECU配置详解

基于AUTOSAR 4.4.0标准的ECU配置技术全面解析

1. 概述

AUTOSAR（AUTomotive Open System ARchitecture）作为汽车电子软件的标准化架构，其核心价值之一在于实现了软件组件的标准化配置。ECU配置（Electronic Control Unit Configuration）是AUTOSAR体系中至关重要的环节，它定义了如何对ECU上的软件进行参数化设置，以满足不同汽车项目的需求。

1.1 ECU配置的目的

ECU配置的主要目的是为AUTOSAR软件组件提供统一的配置机制，包括以下几个方面：

标准化参数定义：提供统一的参数描述机制，确保不同供应商的软件可以无缝集成
支持变体管理：允许同一软件适应不同车型和配置需求，而无需修改源代码
配置数据结构化：通过层次化容器结构组织配置数据，使配置过程更加直观
自动化代码生成：根据配置数据自动生成初始化代码，减少手动编码错误
配置有效性验证：提供配置验证机制，确保配置数据的完整性和正确性

1.2 ECU配置的范围

AUTOSAR ECU配置涵盖了ECU软件的所有可配置方面，包括但不限于：

基础软件模块配置：如通信栈、诊断、存储管理等基础软件的参数设置
RTE配置：运行时环境的生成和配置，包括软件组件之间的连接关系
应用软件组件配置：应用层软件组件的参数设置和初始化数据
OS配置：操作系统任务、中断、资源等的配置
硬件抽象层配置：针对特定微控制器的外设配置
ECU资源配置：内存分配、处理器利用率等资源配置

在AUTOSAR标准中，ECU配置通过一系列结构化的XML模板进行描述，这些模板定义了配置参数的类型、范围、默认值以及依赖关系，为配置工具提供了基础。

2. ECU配置架构

AUTOSAR ECU配置采用分层架构设计，确保了配置数据的灵活性和可扩展性。通过合理的架构设计，ECU配置能够适应不同复杂度的应用场景。

2.1 整体架构

ECU配置的整体架构分为模板层、配置层和变体处理层，各层次具有明确的职责分工。

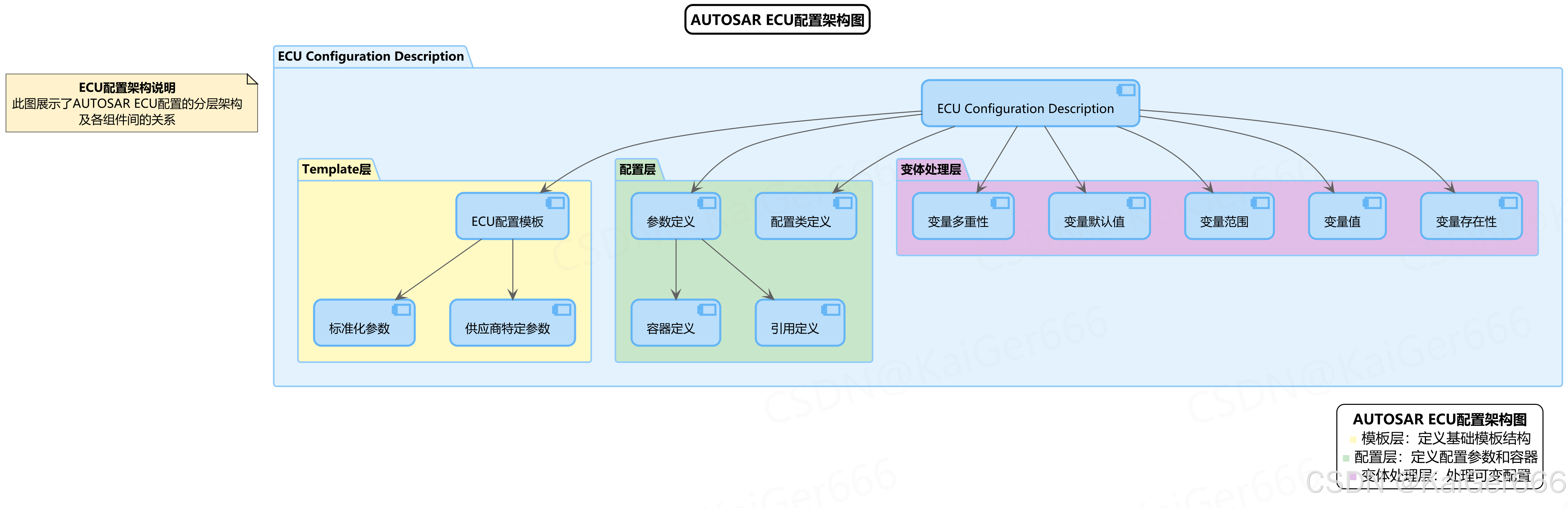

在这里插入图片描述

架构各组件说明：

1. ECU Configuration Description（配置描述根节点）

功能：作为ECU所有配置信息的根节点，提供配置的整体结构和组织框架
职责：将所有配置元素组织成一个统一的、层次化的结构
实现：通常以XML文件形式存在，符合AUTOSAR标准定义的模式

2. 模板层

ECU配置模板：
- 描述：定义配置参数的基本结构和组织方式
- 作用：为配置工具提供元数据，指导配置过程
标准化参数：
- 描述：AUTOSAR标准定义的通用配置参数
- 特点：所有符合AUTOSAR标准的实现必须支持
供应商特定参数：
- 描述：各供应商定义的特定功能参数
- 特点：提供差异化功能，但保持与标准参数的兼容性

3. 配置层

配置类定义：
- 描述：定义参数所属的配置类别（如前编译、链接时或后编译配置）
- 作用：决定参数在开发过程中的使用阶段
参数定义：
- 描述：定义具体参数的属性，如数据类型、取值范围等
- 包含：容器定义和引用定义
容器定义：
- 描述：定义参数的逻辑分组
- 特点：可以嵌套，形成层次化结构
引用定义：
- 描述：定义参数间的引用关系
- 作用：确保配置的一致性和完整性

4. 变体处理层

变量存在性：控制特定参数或容器在不同变体中是否存在
变量值：允许参数在不同变体中具有不同的值
变量范围：定义参数在不同变体中的有效取值范围
变量默认值：为不同变体提供不同的默认参数值
变量多重性：控制容器在不同变体中的实例数量

代码示例：

/* AUTOSAR ECU配置结构示例 */

/* 配置类型定义 */
typedef enum {
    ECUC_CONFIG_CLASS_PRE_COMPILE,  /* 前编译配置 */
    ECUC_CONFIG_CLASS_LINK_TIME,    /* 链接时配置 */
    ECUC_CONFIG_CLASS_POST_BUILD    /* 后编译配置 */
} EcuC_ConfigClassType;

/* 基本参数容器 */
typedef struct {
    uint8 ModuleId;               /* 模块ID */
    boolean ModuleEnabled;        /* 模块启用状态 */
    EcuC_ConfigClassType ConfigClass; /* 配置类型 */
} EcuC_BasicConfigType;

/* 变体处理类型 */
typedef enum {
    ECUC_VARIANT_PRE_COMPILE,  /* 前编译变体 */
    ECUC_VARIANT_LINK_TIME,    /* 链接时变体 */
    ECUC_VARIANT_POST_BUILD    /* 后编译变体 */
} EcuC_VariantType;

/* 变体条件结构 */
typedef struct {
    EcuC_VariantType VariantType;  /* 变体类型 */
    boolean Enabled;               /* 在此变体中是否启用 */
    uint8 MinInstances;            /* 最小实例数 */
    uint8 MaxInstances;            /* 最大实例数 */
} EcuC_VariantConditionType;

/* 带有变体条件的配置类型 */
typedef struct {
    EcuC_BasicConfigType BasicConfig;
    EcuC_VariantConditionType VariantCondition;
} EcuC_ConfigWithVariantType;

2.2 配置模板

配置模板是ECU配置过程的基础，它定义了配置参数的元数据。AUTOSAR要求ECU配置描述应作为所有配置信息的根节点，包含完整的配置结构和定义。

配置模板的主要特点包括：

层次化结构：通过容器的嵌套形成层次化的参数组织
标准化命名：遵循AUTOSAR命名规范，确保一致性
可扩展性：支持扩展和自定义参数，满足不同需求
明确的依赖关系：定义参数之间的依赖和约束关系

配置模板通常以XML格式定义，符合AUTOSAR Generic Structure模板规范，并通过AUTOSAR XML Schema转换为具体的实现。

代码示例：

/* ECU配置模板实现示例 */

/* 容器类型定义 */
typedef struct EcuC_ContainerType_tag {
    uint8 ContainerId;                   /* 容器标识符 */
    char* ShortName;                     /* 容器短名称 */
    struct EcuC_ContainerType_tag* Parent; /* 父容器指针 */
    struct EcuC_ContainerType_tag** SubContainers; /* 子容器数组 */
    uint8 SubContainerCount;             /* 子容器数量 */
    void** Parameters;                   /* 参数指针数组 */
    uint8 ParameterCount;                /* 参数数量 */
} EcuC_ContainerType;

/* 参数类型定义 */
typedef struct {
    uint8 ParameterId;                  /* 参数标识符 */
    char* ShortName;                    /* 参数短名称 */
    EcuC_ContainerType* Parent;         /* 父容器 */
    uint8 DataType;                     /* 数据类型 */
    void* DefaultValue;                 /* 默认值 */
    void* MinValue;                     /* 最小值 */
    void* MaxValue;                     /* 最大值 */
    boolean IsOptional;                 /* 是否可选 */
} EcuC_ParameterType;

/* 引用类型定义 */
typedef struct {
    uint8 ReferenceId;                 /* 引用标识符 */
    char* ShortName;                   /* 引用短名称 */
    EcuC_ContainerType* Parent;        /* 父容器 */
    char* DestinationRef;              /* 目标引用路径 */
    boolean IsOptional;                /* 是否可选 */
} EcuC_ReferenceType;

2.3 配置参数

AUTOSAR ECU配置参数是配置过程中的基本元素，它们定义了软件模块的行为特性。ECU配置支持标准化的必选和可选配置参数，同时也支持供应商特定的参数扩展。

配置参数的关键特性包括：

数据类型：整数、浮点数、布尔值、枚举、字符串等
取值范围：参数的有效值范围
默认值：未指定时使用的值
多重性：参数可以存在的实例数量
配置类别：前编译、链接时或后编译配置

配置参数通过容器进行组织，形成层次化结构。容器可以是必选的或可选的，取决于功能需求。

代码示例：

/* 配置参数类型示例 */

/* 整数参数 */
typedef struct {
    EcuC_ParameterType Base;   /* 基本参数属性 */
    int32_t Value;             /* 当前值 */
    int32_t DefaultValue;      /* 默认值 */
    int32_t MinValue;          /* 最小值 */
    int32_t MaxValue;          /* 最大值 */
} EcuC_IntegerParamType;

/* 布尔参数 */
typedef struct {
    EcuC_ParameterType Base;   /* 基本参数属性 */
    boolean Value;             /* 当前值 */
    boolean DefaultValue;      /* 默认值 */
} EcuC_BooleanParamType;

/* 枚举参数 */
typedef struct {
    EcuC_ParameterType Base;   /* 基本参数属性 */
    uint32_t Value;            /* 当前值 */
    uint32_t DefaultValue;     /* 默认值 */
    char** EnumLiterals;       /* 枚举字面值数组 */
    uint8 EnumCount;           /* 枚举值数量 */
} EcuC_EnumParamType;

/* 字符串参数 */
typedef struct {
    EcuC_ParameterType Base;   /* 基本参数属性 */
    char* Value;               /* 当前值 */
    char* DefaultValue;        /* 默认值 */
    uint16 MaxLength;          /* 最大长度 */
} EcuC_StringParamType;

2.4 变体处理

变体处理是AUTOSAR ECU配置的核心功能之一，它允许同一软件适应不同的应用场景，而无需修改源代码。变体处理通过控制参数的存在性、值、范围、默认值和多重性来实现。

变体处理的主要机制包括：

变量存在性：控制特定参数或容器在不同变体中是否存在
变量值：为不同变体提供不同的参数值
变量范围：在不同变体中定义不同的参数取值范围
变量默认值：为不同变体提供不同的默认参数值
变量多重性：控制容器在不同变体中的实例数量

变体处理通常通过配置工具实现，工具根据选定的变体条件自动调整配置参数。

代码示例：

/* 变体处理示例 */

/* 变体条件类型 */
typedef struct {
    char* VariantId;                 /* 变体标识符 */
    boolean IsActive;                /* 变体是否激活 */
} EcuC_VariantType;

/* 变体表达式类型 */
typedef enum {
    ECUC_VARIANT_EXPR_AND,          /* 逻辑与 */
    ECUC_VARIANT_EXPR_OR,           /* 逻辑或 */
    ECUC_VARIANT_EXPR_NOT,          /* 逻辑非 */
    ECUC_VARIANT_EXPR_EQUALS,       /* 等于 */
    ECUC_VARIANT_EXPR_NOT_EQUALS    /* 不等于 */
} EcuC_VariantExprType;

/* 变体表达式节点 */
typedef struct EcuC_VariantExprNode_tag {
    EcuC_VariantExprType Type;       /* 表达式类型 */
    union {
        struct {
            struct EcuC_VariantExprNode_tag* Left;  /* 左操作数 */
            struct EcuC_VariantExprNode_tag* Right; /* 右操作数 */
        } Binary;
        struct {
            struct EcuC_VariantExprNode_tag* Operand; /* 操作数 */
        } Unary;
        struct {
            char* VariantId;          /* 变体标识符 */
            char* Value;              /* 比较值 */
        } Comparison;
    } Data;
} EcuC_VariantExprNode;

/* 评估变体表达式 */
boolean EcuC_EvaluateVariantExpr(EcuC_VariantExprNode* Expr, EcuC_VariantType* ActiveVariants, uint8 VariantCount);

3. ECU配置结构

ECU配置结构是AUTOSAR配置体系的核心，它定义了配置数据的组织方式和关系模型。通过合理的结构设计，ECU配置能够满足不同复杂度的应用需求。

3.1 配置类结构

AUTOSAR ECU配置采用面向对象的方式组织配置数据，形成了清晰的类结构。

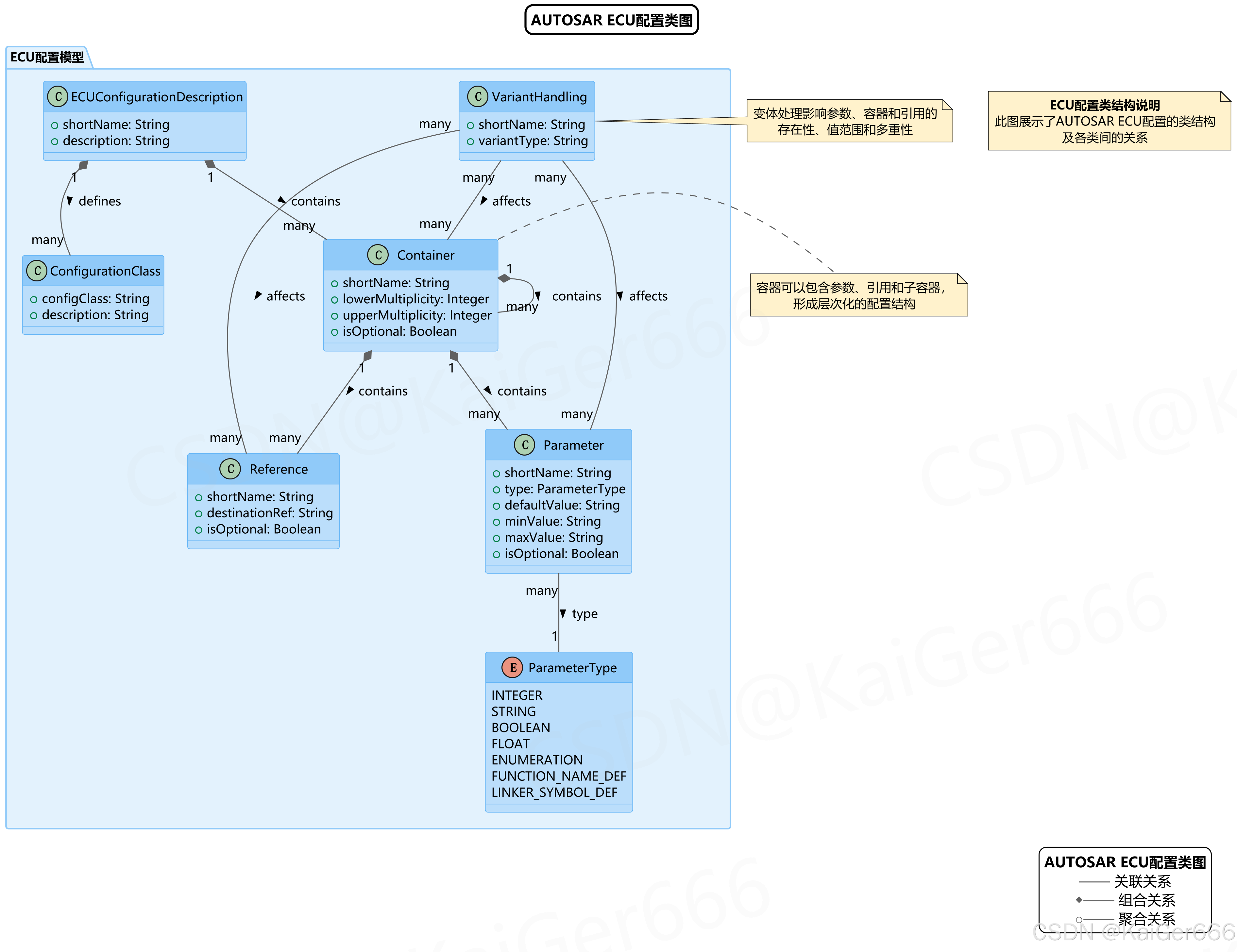

在这里插入图片描述

配置类结构说明：

1. ECUConfigurationDescription（配置描述类）

功能：作为整个配置结构的根类，管理所有配置元素
属性：
- shortName：配置的短名称标识符
- description：配置的详细描述文本
职责：组织和管理所有配置容器，提供配置的整体视图

2. Container（容器类）

功能：对相关参数进行逻辑分组，形成层次化结构
属性：
- shortName：容器的短名称标识符
- lowerMultiplicity：容器最小实例数
- upperMultiplicity：容器最大实例数
- isOptional：表示容器是否可选
职责：容器可以包含参数、引用和子容器，形成递归的层次结构
说明：容器是ECU配置中最基本的组织单元，支持复杂的嵌套结构

3. Parameter（参数类）

功能：定义具体的配置值
属性：
- shortName：参数的短名称标识符
- type：参数的数据类型（如整数、布尔值等）
- defaultValue：默认值
- minValue：最小允许值
- maxValue：最大允许值
- isOptional：表示参数是否可选
职责：存储特定配置的实际值

4. Reference（引用类）

功能：建立配置元素之间的引用关系
属性：
- shortName：引用的短名称标识符
- destinationRef：目标引用的路径
- isOptional：表示引用是否可选
职责：确保配置元素之间的一致性和完整性

5. ParameterType（参数类型枚举）

功能：定义参数支持的数据类型
值：
- INTEGER：整数类型
- STRING：字符串类型
- BOOLEAN：布尔类型
- FLOAT：浮点数类型
- ENUMERATION：枚举类型
- FUNCTION_NAME_DEF：函数名定义
- LINKER_SYMBOL_DEF：链接器符号定义
说明：不同参数类型有不同的取值约束和表示方式

6. ConfigurationClass（配置类定义）

功能：定义配置的使用阶段
属性：
- configClass：配置类型（前编译、链接时、后编译）
- description：配置类的描述
职责：决定配置在开发过程中的使用时机

7. VariantHandling（变体处理类）

功能：管理配置的变体适应性
属性：
- shortName：变体处理的短名称标识符
- variantType：变体类型
职责：根据变体条件控制配置参数的行为

类之间的关系：

ECUConfigurationDescription包含多个Container
Container可以包含多个Parameter、Reference和子Container
Parameter关联到一个ParameterType
ECUConfigurationDescription定义多个ConfigurationClass
VariantHandling影响Parameter、Container和Reference的行为

代码示例：

/* AUTOSAR ECU配置类结构示例 */

/* 参数类型枚举 */
typedef enum {
    ECUC_PARAM_TYPE_INTEGER,
    ECUC_PARAM_TYPE_STRING,
    ECUC_PARAM_TYPE_BOOLEAN,
    ECUC_PARAM_TYPE_FLOAT,
    ECUC_PARAM_TYPE_ENUM,
    ECUC_PARAM_TYPE_FUNCTION_NAME,
    ECUC_PARAM_TYPE_LINKER_SYMBOL
} EcuC_ParameterTypeEnum;

/* 参数值联合体 */
typedef union {
    int32_t IntValue;
    float FloatValue;
    boolean BoolValue;
    char* StringValue;
    uint32_t EnumValue;
} EcuC_ParameterValueType;

/* 参数定义结构 */
typedef struct {
    char* ShortName;
    EcuC_ParameterTypeEnum Type;
    boolean IsOptional;
    EcuC_ParameterValueType DefaultValue;
    EcuC_ParameterValueType MinValue;
    EcuC_ParameterValueType MaxValue;
} EcuC_ParameterDefType;

/* 引用定义结构 */
typedef struct {
    char* ShortName;
    char* DestinationPath;
    boolean IsOptional;
} EcuC_ReferenceDefType;

/* 容器定义结构 */
typedef struct EcuC_ContainerDefType_tag {
    char* ShortName;
    uint32_t LowerMultiplicity;
    uint32_t UpperMultiplicity;
    boolean IsOptional;
    struct EcuC_ContainerDefType_tag** SubContainers;
    uint32_t SubContainerCount;
    EcuC_ParameterDefType** Parameters;
    uint32_t ParameterCount;
    EcuC_ReferenceDefType** References;
    uint32_t ReferenceCount;
} EcuC_ContainerDefType;

/* ECU配置描述结构 */
typedef struct {
    char* ShortName;
    char* Description;
    EcuC_ContainerDefType** RootContainers;
    uint32_t RootContainerCount;
} EcuC_ConfigurationDescType;

/* 创建配置描述的函数示例 */
EcuC_ConfigurationDescType* EcuC_CreateConfigurationDescription(void) {
    EcuC_ConfigurationDescType* configDesc = (EcuC_ConfigurationDescType*)malloc(sizeof(EcuC_ConfigurationDescType));

    if (configDesc != NULL) {
        configDesc->ShortName = "MyEcuConfiguration";
        configDesc->Description = "Configuration for My ECU Project";
        configDesc->RootContainerCount = 0;
        configDesc->RootContainers = NULL;
    }

    return configDesc;
}

3.2 参数与容器

在AUTOSAR ECU配置中，参数和容器是构成配置结构的基本元素。参数定义具体的配置值，而容器则提供层次化的组织结构。

参数的主要特性：

类型多样性：支持不同数据类型，如整数、字符串、布尔值等
取值约束：通过最小值、最大值等约束条件限制有效值范围
默认值支持：提供未指定时使用的默认值
可选性：参数可以是必选的或可选的
配置分类：根据配置类别决定参数的使用时机

容器的主要特性：

层次化结构：容器可以嵌套，形成树状结构
多重性：容器可以存在多个实例，数量由下限和上限定义
可选性：容器可以是必选的或可选的
分组功能：将相关参数和引用分组，提高配置的可读性
子容器支持：容器可以包含子容器，形成复杂的配置结构

参数和容器的组合使ECU配置能够表达复杂的配置结构，满足不同应用场景的需求。

代码示例：

/* 参数和容器使用示例 */

/* 创建参数定义 */
EcuC_ParameterDefType* CreateIntegerParameter(char* shortName, int32_t defaultValue,
                                             int32_t minValue, int32_t maxValue,
                                             boolean isOptional) {
    EcuC_ParameterDefType* param = (EcuC_ParameterDefType*)malloc(sizeof(EcuC_ParameterDefType));

    if (param != NULL) {
        param->ShortName = shortName;
        param->Type = ECUC_PARAM_TYPE_INTEGER;
        param->IsOptional = isOptional;
        param->DefaultValue.IntValue = defaultValue;
        param->MinValue.IntValue = minValue;
        param->MaxValue.IntValue = maxValue;
    }

    return param;
}

/* 创建容器定义 */
EcuC_ContainerDefType* CreateContainer(char* shortName, uint32_t lowerMult,
                                      uint32_t upperMult, boolean isOptional) {
    EcuC_ContainerDefType* container = (EcuC_ContainerDefType*)malloc(sizeof(EcuC_ContainerDefType));

    if (container != NULL) {
        container->ShortName = shortName;
        container->LowerMultiplicity = lowerMult;
        container->UpperMultiplicity = upperMult;
        container->IsOptional = isOptional;
        container->SubContainerCount = 0;
        container->SubContainers = NULL;
        container->ParameterCount = 0;
        container->Parameters = NULL;
        container->ReferenceCount = 0;
        container->References = NULL;
    }

    return container;
}

/* 向容器添加参数 */
void AddParameterToContainer(EcuC_ContainerDefType* container, EcuC_ParameterDefType* parameter) {
    if (container != NULL && parameter != NULL) {
        container->ParameterCount++;
        container->Parameters = (EcuC_ParameterDefType**)realloc(
            container->Parameters,
            container->ParameterCount * sizeof(EcuC_ParameterDefType*)
        );

        if (container->Parameters != NULL) {
            container->Parameters[container->ParameterCount - 1] = parameter;
        }
    }
}

/* 向容器添加子容器 */
void AddSubcontainerToContainer(EcuC_ContainerDefType* parentContainer,
                               EcuC_ContainerDefType* childContainer) {
    if (parentContainer != NULL && childContainer != NULL) {
        parentContainer->SubContainerCount++;
        parentContainer->SubContainers = (EcuC_ContainerDefType**)realloc(
            parentContainer->SubContainers,
            parentContainer->SubContainerCount * sizeof(EcuC_ContainerDefType*)
        );

        if (parentContainer->SubContainers != NULL) {
            parentContainer->SubContainers[parentContainer->SubContainerCount - 1] = childContainer;
        }
    }
}

3.3 引用与依赖关系

引用是AUTOSAR ECU配置中用于建立配置元素之间关系的机制。通过引用，配置元素可以访问其他元素的属性和功能，形成依赖关系网络。

引用的主要特性：

目标指向：通过目标路径指向被引用的配置元素
可选性：引用可以是必选的或可选的
类型安全：确保引用的目标类型与预期一致
跨容器引用：支持跨容器和跨模块的引用关系
名称解析：使用唯一路径标识目标元素

依赖关系的主要类型：

参数间依赖：参数值依赖于其他参数的值
容器间依赖：容器存在性依赖于其他容器
跨模块依赖：模块配置依赖于其他模块的配置
条件依赖：基于条件表达式的动态依赖关系
初始化顺序依赖：模块初始化顺序的依赖关系

引用和依赖关系的正确管理对于确保配置的一致性和完整性至关重要。

代码示例：

/* 引用和依赖关系示例 */

/* 创建引用定义 */
EcuC_ReferenceDefType* CreateReference(char* shortName, char* destinationPath, boolean isOptional) {
    EcuC_ReferenceDefType* reference = (EcuC_ReferenceDefType*)malloc(sizeof(EcuC_ReferenceDefType));

    if (reference != NULL) {
        reference->ShortName = shortName;
        reference->DestinationPath = destinationPath;
        reference->IsOptional = isOptional;
    }

    return reference;
}

/* 向容器添加引用 */
void AddReferenceToContainer(EcuC_ContainerDefType* container, EcuC_ReferenceDefType* reference) {
    if (container != NULL && reference != NULL) {
        container->ReferenceCount++;
        container->References = (EcuC_ReferenceDefType**)realloc(
            container->References,
            container->ReferenceCount * sizeof(EcuC_ReferenceDefType*)
        );

        if (container->References != NULL) {
            container->References[container->ReferenceCount - 1] = reference;
        }
    }
}

/* 解析引用路径 */
void* ResolveReference(EcuC_ConfigurationDescType* configDesc, char* referencePath) {
    /* 简化的引用路径解析实现 */
    /* 实际实现需要解析路径并遍历配置树找到目标元素 */
    void* resolvedTarget = NULL;

    /* 路径解析逻辑 */
    /* ... */

    return resolvedTarget;
}

/* 检查依赖关系是否满足 */
boolean CheckDependencies(EcuC_ConfigurationDescType* configDesc) {
    boolean allDependenciesSatisfied = TRUE;

    /* 遍历配置树并检查所有引用和依赖关系 */
    /* ... */

    return allDependenciesSatisfied;
}

4. 配置处理流程

AUTOSAR ECU配置处理是一个完整的工作流程，从配置描述的加载到最终代码生成，涉及多个阶段和组件。了解这一流程对于有效使用配置工具和解决配置问题至关重要。

4.1 配置流程序列

ECU配置处理涉及多个参与者之间的交互，形成一个完整的工作流程。

在这里插入图片描述

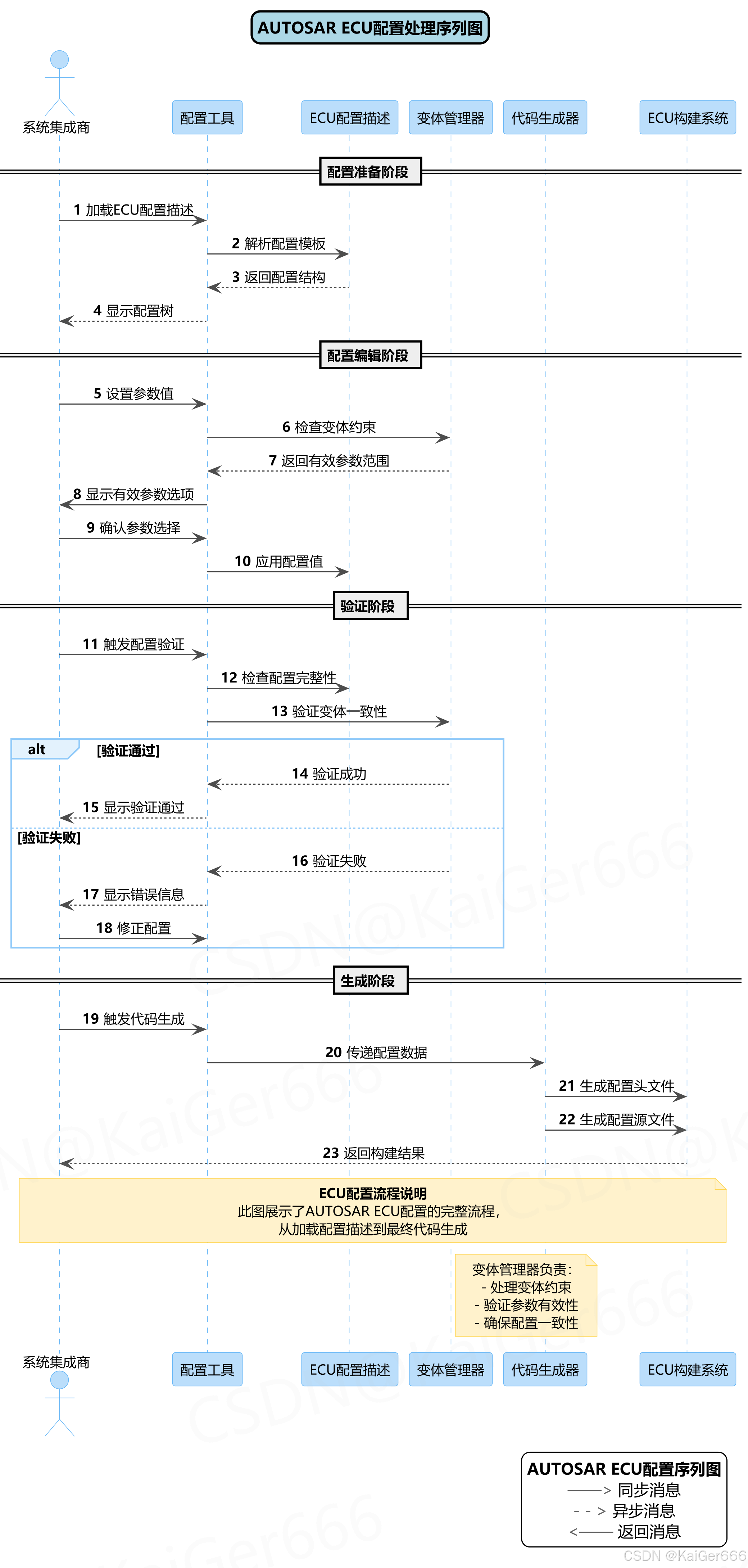

配置流程序列说明：

1. 配置准备阶段

系统集成商加载ECU配置描述：
- 系统集成商通过配置工具加载ECU配置描述文件
- 配置描述包含模块参数、容器结构和约束条件
配置工具解析配置模板：
- 配置工具解析XML格式的配置模板
- 构建内存中的配置对象模型
返回配置结构：
- ECU配置描述向配置工具返回完整的配置结构
- 包括所有参数、容器和引用关系
显示配置树：
- 配置工具以树状结构向用户展示配置信息
- 便于用户导航和选择配置项

2. 配置编辑阶段

系统集成商设置参数值：
- 用户为参数选择适当的值
- 输入符合要求的配置数据
检查变体约束：
- 配置工具咨询变体管理器检查约束条件
- 确保参数值符合当前变体的约束
返回有效参数范围：
- 变体管理器返回当前上下文中参数的有效范围
- 有效范围可能随变体和其他参数值而变化
显示有效参数选项：
- 配置工具向用户显示可选的参数值
- 仅显示符合约束的选项
确认参数选择：
- 用户确认所选参数值
- 可能涉及多个参数的协调设置
应用配置值：
- 配置工具将用户选择的值应用到配置模型中
- 更新内存中的配置对象

3. 验证阶段

触发配置验证：
- 用户要求验证当前配置
- 配置工具启动验证过程
检查配置完整性：
- 配置工具检查所有必选参数是否已配置
- 验证参数值是否在有效范围内
验证变体一致性：
- 配置工具请求变体管理器验证变体条件
- 确保不同变体之间的配置一致性
验证结果处理：
- 验证通过：显示成功消息，允许继续处理
- 验证失败：显示错误信息，要求修正配置

4. 生成阶段

触发代码生成：
- 验证通过后，用户启动代码生成过程
- 配置工具准备生成所需信息
传递配置数据：
- 配置工具将配置数据传递给代码生成器
- 可能包括多种格式的配置数据
生成配置文件：
- 代码生成器生成头文件和源文件
- 生成的代码反映配置选择
返回构建结果：
- 构建系统将结果返回给用户
- 包括成功信息或错误报告

代码示例：

/* ECU配置流程示例代码 */

/* 配置工具初始化 */
EcuC_ToolStatusType EcuC_InitConfigurationTool(void) {
    /* 初始化配置工具状态 */
    /* ... */
    return ECUC_TOOL_STATUS_OK;
}

/* 加载配置描述 */
EcuC_ToolStatusType EcuC_LoadConfigurationDescription(const char* configFilePath) {
    /* 解析配置文件并构建内存模型 */
    /* ... */
    return ECUC_TOOL_STATUS_OK;
}

/* 设置参数值 */
EcuC_ToolStatusType EcuC_SetParameterValue(const char* paramPath, EcuC_ParameterValueType value) {
    /* 查找参数并设置值 */
    /* ... */

    /* 检查变体约束 */
    if (!EcuC_CheckVariantConstraints(paramPath, value)) {
        return ECUC_TOOL_STATUS_CONSTRAINT_VIOLATED;
    }

    /* 应用新值 */
    /* ... */

    return ECUC_TOOL_STATUS_OK;
}

/* 验证配置完整性 */
EcuC_ToolStatusType EcuC_ValidateConfiguration(void) {
    /* 检查所有必选参数 */
    if (!EcuC_CheckMandatoryParameters()) {
        return ECUC_TOOL_STATUS_MISSING_MANDATORY;
    }

    /* 验证参数值范围 */
    if (!EcuC_ValidateParameterRanges()) {
        return ECUC_TOOL_STATUS_VALUE_OUT_OF_RANGE;
    }

    /* 验证引用完整性 */
    if (!EcuC_ValidateReferences()) {
        return ECUC_TOOL_STATUS_INVALID_REFERENCE;
    }

    /* 验证变体一致性 */
    if (!EcuC_ValidateVariantConsistency()) {
        return ECUC_TOOL_STATUS_VARIANT_INCONSISTENCY;
    }

    return ECUC_TOOL_STATUS_OK;
}

/* 生成配置代码 */
EcuC_ToolStatusType EcuC_GenerateConfigurationCode(const char* outputDir) {
    /* 生成头文件 */
    if (!EcuC_GenerateHeaderFiles(outputDir)) {
        return ECUC_TOOL_STATUS_GENERATION_FAILED;
    }

    /* 生成源文件 */
    if (!EcuC_GenerateSourceFiles(outputDir)) {
        return ECUC_TOOL_STATUS_GENERATION_FAILED;
    }

    return ECUC_TOOL_STATUS_OK;
}

4.2 配置验证

配置验证是确保ECU配置正确性的关键步骤。AUTOSAR定义了一系列验证规则和机制，用于检查配置的完整性、一致性和有效性。

配置验证的主要方面：

完整性验证：
- 检查所有必选参数是否已配置
- 确保必选容器存在且数量满足多重性要求
- 验证所有必选引用都已配置
参数有效性验证：
- 检查参数值是否在有效范围内
- 验证枚举值是否为有效选项
- 检查字符串长度是否符合要求
- 验证整数值是否满足步长要求
引用完整性验证：
- 确保引用指向有效的目标
- 验证引用目标类型是否匹配
- 检查循环引用问题
变体一致性验证：
- 验证变体表达式的有效性
- 确保不同变体间的配置一致
- 检查变体条件是否满足
依赖关系验证：
- 验证参数间的依赖关系
- 检查条件依赖是否满足
- 验证模块间的依赖关系

配置验证通常由配置工具自动执行，也可以在特定阶段手动触发。验证结果包括成功信息和详细的错误报告。

代码示例：

/* 配置验证示例代码 */

/* 验证状态枚举 */
typedef enum {
    ECUC_VALIDATION_OK,
    ECUC_VALIDATION_MISSING_MANDATORY,
    ECUC_VALIDATION_VALUE_OUT_OF_RANGE,
    ECUC_VALIDATION_INVALID_REFERENCE,
    ECUC_VALIDATION_CONSTRAINT_VIOLATED,
    ECUC_VALIDATION_DEPENDENCY_UNSATISFIED
} EcuC_ValidationStatusType;

/* 验证错误信息结构 */
typedef struct {
    EcuC_ValidationStatusType Status;
    char* ElementPath;
    char* ErrorMessage;
} EcuC_ValidationErrorType;

/* 验证结果结构 */
typedef struct {
    boolean ValidationSuccess;
    EcuC_ValidationErrorType** Errors;
    uint32_t ErrorCount;
} EcuC_ValidationResultType;

/* 执行完整性验证 */
EcuC_ValidationResultType* EcuC_PerformCompletenessValidation(EcuC_ConfigurationDescType* configDesc) {
    EcuC_ValidationResultType* result =
        (EcuC_ValidationResultType*)malloc(sizeof(EcuC_ValidationResultType));

    if (result != NULL) {
        result->ValidationSuccess = TRUE;
        result->ErrorCount = 0;
        result->Errors = NULL;

        /* 检查所有必选参数 */
        /* ... */

        /* 检查必选容器的多重性 */
        /* ... */

        /* 检查必选引用 */
        /* ... */
    }

    return result;
}

/* 执行参数值验证 */
EcuC_ValidationResultType* EcuC_PerformValueRangeValidation(EcuC_ConfigurationDescType* configDesc) {
    EcuC_ValidationResultType* result =
        (EcuC_ValidationResultType*)malloc(sizeof(EcuC_ValidationResultType));

    if (result != NULL) {
        result->ValidationSuccess = TRUE;
        result->ErrorCount = 0;
        result->Errors = NULL;

        /* 验证整数参数范围 */
        /* ... */

        /* 验证枚举值有效性 */
        /* ... */

        /* 验证字符串长度 */
        /* ... */
    }

    return result;
}

/* 添加验证错误 */
void EcuC_AddValidationError(EcuC_ValidationResultType* result,
                            EcuC_ValidationStatusType status,
                            const char* elementPath,
                            const char* errorMessage) {
    if (result != NULL) {
        result->ValidationSuccess = FALSE;
        result->ErrorCount++;

        result->Errors = (EcuC_ValidationErrorType**)realloc(
            result->Errors,
            result->ErrorCount * sizeof(EcuC_ValidationErrorType*)
        );

        if (result->Errors != NULL) {
            result->Errors[result->ErrorCount - 1] =
                (EcuC_ValidationErrorType*)malloc(sizeof(EcuC_ValidationErrorType));

            if (result->Errors[result->ErrorCount - 1] != NULL) {
                result->Errors[result->ErrorCount - 1]->Status = status;
                result->Errors[result->ErrorCount - 1]->ElementPath = strdup(elementPath);
                result->Errors[result->ErrorCount - 1]->ErrorMessage = strdup(errorMessage);
            }
        }
    }
}

4.3 代码生成

代码生成是ECU配置过程的最后阶段，它将配置数据转换为可编译的C代码，供ECU软件使用。代码生成涉及多种类型的输出文件，满足不同配置类别的需求。

代码生成的主要类型：

配置头文件生成：
- 包含配置常量、枚举和结构体定义
- 通常用于前编译配置
- 包含编译时使用的配置值
- 例如：EcuC_Cfg.h
配置源文件生成：
- 包含配置数据结构的初始化
- 实现配置参数的赋值
- 用于链接时和后编译配置
- 例如：EcuC_Cfg.c
配置数据结构生成：
- 定义配置数据的内存布局
- 支持运行时访问配置参数
- 用于后编译配置
- 例如：EcuC_PBCfg.c
配置描述文件生成：
- 生成配置数据的描述信息
- 用于调试和工具支持
- 例如：EcuC_CfgDesc.xml

代码生成通常由配置工具自动执行，生成的代码必须与AUTOSAR软件模块兼容。生成的代码应当易于理解、优化且符合编码标准。

代码示例：

/* 代码生成示例 */

/* 生成配置头文件 */
boolean EcuC_GenerateConfigHeader(EcuC_ConfigurationDescType* configDesc, const char* outputFilePath) {
    FILE* headerFile = fopen(outputFilePath, "w");

    if (headerFile == NULL) {
        return FALSE;
    }

    /* 写入文件头注释 */
    fprintf(headerFile, "/* AUTOSAR ECU Configuration\n");
    fprintf(headerFile, " * Automatically generated - do not edit\n");
    fprintf(headerFile, " * Generated on: %s\n", GetCurrentTimeString());
    fprintf(headerFile, " */\n\n");

    /* 写入保护宏 */
    fprintf(headerFile, "#ifndef ECUC_CFG_H\n");
    fprintf(headerFile, "#define ECUC_CFG_H\n\n");

    /* 写入包含文件 */
    fprintf(headerFile, "#include \"Std_Types.h\"\n\n");

    /* 写入前编译配置常量 */
    /* ... */

    /* 写入配置结构体定义 */
    /* ... */

    /* 写入外部声明 */
    /* ... */

    /* 写入结束保护宏 */
    fprintf(headerFile, "#endif /* ECUC_CFG_H */\n");

    fclose(headerFile);
    return TRUE;
}

/* 生成配置源文件 */
boolean EcuC_GenerateConfigSource(EcuC_ConfigurationDescType* configDesc, const char* outputFilePath) {
    FILE* sourceFile = fopen(outputFilePath, "w");

    if (sourceFile == NULL) {
        return FALSE;
    }

    /* 写入文件头注释 */
    fprintf(sourceFile, "/* AUTOSAR ECU Configuration\n");
    fprintf(sourceFile, " * Automatically generated - do not edit\n");
    fprintf(sourceFile, " * Generated on: %s\n", GetCurrentTimeString());
    fprintf(sourceFile, " */\n\n");

    /* 写入包含文件 */
    fprintf(sourceFile, "#include \"EcuC_Cfg.h\"\n\n");

    /* 写入链接时配置数据 */
    /* ... */

    /* 写入配置结构体初始化 */
    /* ... */

    fclose(sourceFile);
    return TRUE;
}

/* 生成后编译配置数据 */
boolean EcuC_GeneratePostBuildConfig(EcuC_ConfigurationDescType* configDesc, const char* outputFilePath) {
    FILE* pbFile = fopen(outputFilePath, "w");

    if (pbFile == NULL) {
        return FALSE;
    }

    /* 写入文件头注释 */
    fprintf(pbFile, "/* AUTOSAR ECU Post-Build Configuration\n");
    fprintf(pbFile, " * Automatically generated - do not edit\n");
    fprintf(pbFile, " * Generated on: %s\n", GetCurrentTimeString());
    fprintf(pbFile, " */\n\n");

    /* 写入包含文件 */
    fprintf(pbFile, "#include \"EcuC_Cfg.h\"\n\n");

    /* 写入后编译配置数据结构 */
    /* ... */

    /* 写入配置数据初始化 */
    /* ... */

    fclose(pbFile);
    return TRUE;
}

5. 配置状态管理

AUTOSAR ECU配置过程涉及多个状态和状态转换，理解这些状态及其管理机制对于有效使用配置工具和诊断配置问题至关重要。

5.1 状态转换

ECU配置处理过程中，配置项会经历多种状态，状态之间的转换遵循一定的规则和触发条件。

在这里插入图片描述

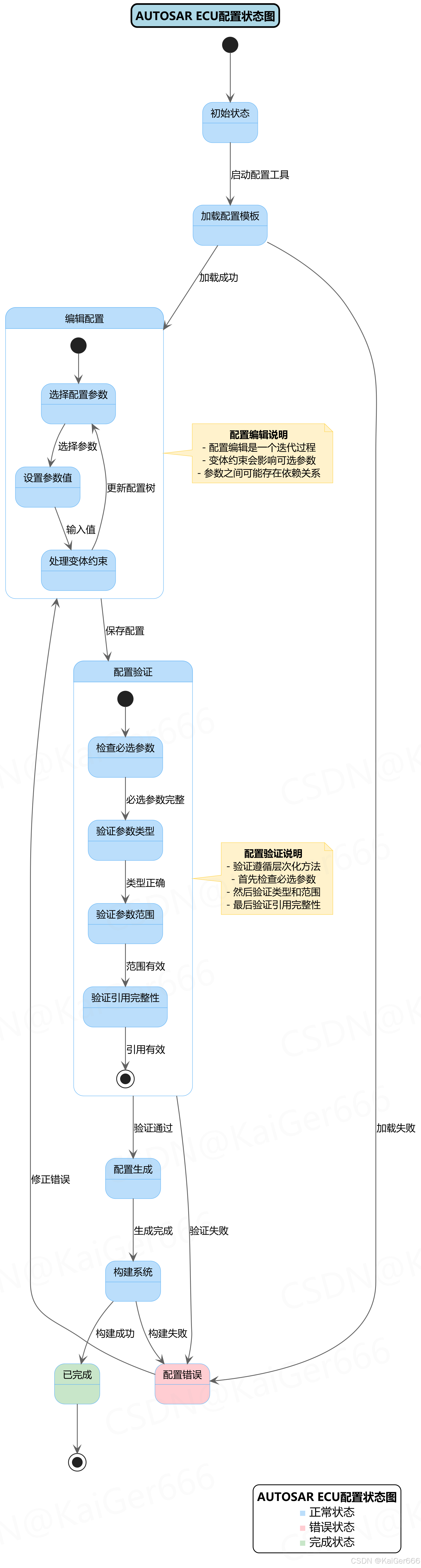

配置状态及转换说明：

1. 主状态流程

初始状态：
- 描述：配置工具启动后的初始状态
- 特点：未加载任何配置数据
- 可用操作：加载配置模板
加载配置模板：
- 描述：加载ECU配置描述文件的状态
- 触发条件：用户启动配置工具
- 成功转换：模板加载成功，转至编辑配置状态
- 失败转换：模板加载失败，转至配置错误状态
编辑配置：
- 描述：用户编辑配置参数的状态
- 包含子状态：选择配置参数、设置参数值、处理变体约束
- 转出条件：保存配置，转至配置验证状态
配置验证：
- 描述：验证配置完整性和一致性的状态
- 包含子状态：检查必选参数、验证参数类型、验证参数范围、验证引用完整性
- 成功转换：验证通过，转至配置生成状态
- 失败转换：验证失败，转至配置错误状态
配置错误：
- 描述：处理配置错误的状态
- 特点：显示错误信息，提供修正建议
- 转出条件：修正错误，返回编辑配置状态
配置生成：
- 描述：生成配置代码的状态
- 触发条件：配置验证通过
- 成功转换：生成完成，转至构建系统状态
- 失败转换：生成失败，转至配置错误状态
构建系统：
- 描述：编译和构建生成代码的状态
- 成功转换：构建成功，转至已完成状态
- 失败转换：构建失败，转至配置错误状态
已完成：
- 描述：配置过程成功完成的终态
- 特点：所有配置已验证并生成有效代码

2. 编辑配置子状态

选择配置参数：
- 描述：用户从配置树中选择参数的状态
- 转换：选择参数后，转至设置参数值状态
设置参数值：
- 描述：为选定参数设置值的状态
- 转换：输入值后，转至处理变体约束状态
处理变体约束：
- 描述：检查和应用变体约束的状态
- 转换：更新配置树后，返回选择配置参数状态

3. 验证配置子状态

检查必选参数：
- 描述：验证所有必选参数是否已配置
- 转换：必选参数完整后，转至验证参数类型状态
验证参数类型：
- 描述：检查参数值是否符合定义的类型
- 转换：类型正确后，转至验证参数范围状态
验证参数范围：
- 描述：检查参数值是否在有效范围内
- 转换：范围有效后，转至验证引用完整性状态
验证引用完整性：
- 描述：检查所有引用是否有效
- 转换：引用有效后，完成验证过程

状态管理的关键点：

状态转换应该明确定义，避免不确定的行为
错误状态应该提供足够的信息，帮助用户诊断和修复问题
状态之间的转换应该可追踪，便于理解配置过程
状态管理应支持回退操作，允许用户撤销更改

代码示例：

/* 配置状态管理示例代码 */

/* 配置状态枚举 */
typedef enum {
    ECUC_STATE_INITIAL,
    ECUC_STATE_LOADING_TEMPLATE,
    ECUC_STATE_EDITING_CONFIG,
    ECUC_STATE_VALIDATING_CONFIG,
    ECUC_STATE_CONFIG_ERROR,
    ECUC_STATE_GENERATING_CONFIG,
    ECUC_STATE_BUILDING_SYSTEM,
    ECUC_STATE_COMPLETED
} EcuC_ConfigStateType;

/* 编辑配置子状态枚举 */
typedef enum {
    ECUC_EDIT_STATE_SELECT_PARAM,
    ECUC_EDIT_STATE_SET_VALUE,
    ECUC_EDIT_STATE_HANDLE_VARIANT
} EcuC_EditStateType;

/* 验证配置子状态枚举 */
typedef enum {
    ECUC_VALIDATE_STATE_CHECK_MANDATORY,
    ECUC_VALIDATE_STATE_VALIDATE_TYPE,
    ECUC_VALIDATE_STATE_VALIDATE_RANGE,
    ECUC_VALIDATE_STATE_VALIDATE_REF
} EcuC_ValidateStateType;

/* 配置状态管理器结构 */
typedef struct {
    EcuC_ConfigStateType CurrentState;
    EcuC_EditStateType EditState;
    EcuC_ValidateStateType ValidateState;
    EcuC_ValidationResultType* ValidationResult;
    char* ErrorMessage;
    void* ConfigContext;
} EcuC_StateManagerType;

/* 初始化状态管理器 */
void EcuC_InitStateManager(EcuC_StateManagerType* stateManager) {
    if (stateManager != NULL) {
        stateManager->CurrentState = ECUC_STATE_INITIAL;
        stateManager->EditState = ECUC_EDIT_STATE_SELECT_PARAM;
        stateManager->ValidateState = ECUC_VALIDATE_STATE_CHECK_MANDATORY;
        stateManager->ValidationResult = NULL;
        stateManager->ErrorMessage = NULL;
        stateManager->ConfigContext = NULL;
    }
}

/* 状态转换函数 */
boolean EcuC_ChangeState(EcuC_StateManagerType* stateManager, EcuC_ConfigStateType newState) {
    boolean transitionAllowed = FALSE;

    if (stateManager == NULL) {
        return FALSE;
    }

    /* 检查状态转换是否允许 */
    switch (stateManager->CurrentState) {
        case ECUC_STATE_INITIAL:
            transitionAllowed = (newState == ECUC_STATE_LOADING_TEMPLATE);
            break;

        case ECUC_STATE_LOADING_TEMPLATE:
            transitionAllowed = (newState == ECUC_STATE_EDITING_CONFIG ||
                                newState == ECUC_STATE_CONFIG_ERROR);
            break;

        case ECUC_STATE_EDITING_CONFIG:
            transitionAllowed = (newState == ECUC_STATE_VALIDATING_CONFIG);
            break;

        case ECUC_STATE_VALIDATING_CONFIG:
            transitionAllowed = (newState == ECUC_STATE_GENERATING_CONFIG ||
                                newState == ECUC_STATE_CONFIG_ERROR);
            break;

        case ECUC_STATE_CONFIG_ERROR:
            transitionAllowed = (newState == ECUC_STATE_EDITING_CONFIG);
            break;

        case ECUC_STATE_GENERATING_CONFIG:
            transitionAllowed = (newState == ECUC_STATE_BUILDING_SYSTEM ||
                                newState == ECUC_STATE_CONFIG_ERROR);
            break;

        case ECUC_STATE_BUILDING_SYSTEM:
            transitionAllowed = (newState == ECUC_STATE_COMPLETED ||
                                newState == ECUC_STATE_CONFIG_ERROR);
            break;

        case ECUC_STATE_COMPLETED:
            /* 终态，不允许进一步转换 */
            transitionAllowed = FALSE;
            break;

        default:
            transitionAllowed = FALSE;
            break;
    }

    /* 执行状态转换 */
    if (transitionAllowed) {
        /* 离开当前状态的操作 */
        switch (stateManager->CurrentState) {
            case ECUC_STATE_VALIDATING_CONFIG:
                /* 重置验证子状态 */
                stateManager->ValidateState = ECUC_VALIDATE_STATE_CHECK_MANDATORY;
                break;

            case ECUC_STATE_EDITING_CONFIG:
                /* 重置编辑子状态 */
                stateManager->EditState = ECUC_EDIT_STATE_SELECT_PARAM;
                break;

            case ECUC_STATE_CONFIG_ERROR:
                /* 清除错误信息 */
                if (stateManager->ErrorMessage != NULL) {
                    free(stateManager->ErrorMessage);
                    stateManager->ErrorMessage = NULL;
                }
                break;

            default:
                /* 其他状态无特殊离开操作 */
                break;
        }

        /* 更新当前状态 */
        stateManager->CurrentState = newState;

        /* 进入新状态的操作 */
        switch (newState) {
            case ECUC_STATE_VALIDATING_CONFIG:
                /* 初始化验证结果 */
                if (stateManager->ValidationResult != NULL) {
                    /* 释放旧的验证结果 */
                    /* ... */
                }
                stateManager->ValidationResult = NULL;
                break;

            default:
                /* 其他状态无特殊进入操作 */
                break;
        }

        return TRUE;
    }

    return FALSE;
}

5.2 错误处理

错误处理是ECU配置过程中的关键环节，它确保配置错误能够被及时发现和修正，避免错误配置导致的系统问题。

配置错误的主要类型：

结构性错误：
- 缺失必选参数或容器
- 容器实例数量不符合多重性要求
- 配置结构不完整
值错误：
- 参数值超出有效范围
- 参数值类型不匹配
- 参数值不符合步长要求
- 枚举值无效
引用错误：
- 引用目标不存在
- 引用目标类型不匹配
- 循环引用
- 引用路径无效
变体错误：
- 变体条件不一致
- 变体表达式无效
- 变体配置冲突
依赖错误：
- 参数依赖关系不满足
- 模块依赖关系不满足
- 初始化顺序冲突

错误处理机制：

错误检测：通过验证规则识别配置错误
错误报告：生成详细的错误信息，包括错误位置、类型和严重程度
错误纠正建议：提供可能的修正方法
错误跟踪：记录错误历史，便于分析和解决复杂问题
批量验证：支持多个错误的批量检查和报告

代码示例：

/* 错误处理示例代码 */

/* 错误类型枚举 */
typedef enum {
    ECUC_ERROR_TYPE_STRUCTURAL,  /* 结构性错误 */
    ECUC_ERROR_TYPE_VALUE,       /* 值错误 */
    ECUC_ERROR_TYPE_REFERENCE,   /* 引用错误 */
    ECUC_ERROR_TYPE_VARIANT,     /* 变体错误 */
    ECUC_ERROR_TYPE_DEPENDENCY   /* 依赖错误 */
} EcuC_ErrorType;

/* 错误严重程度枚举 */
typedef enum {
    ECUC_ERROR_SEVERITY_INFO,    /* 信息性提示 */
    ECUC_ERROR_SEVERITY_WARNING, /* 警告 */
    ECUC_ERROR_SEVERITY_ERROR,   /* 错误 */
    ECUC_ERROR_SEVERITY_FATAL    /* 致命错误 */
} EcuC_ErrorSeverityType;

/* 错误信息结构 */
typedef struct {
    EcuC_ErrorType Type;
    EcuC_ErrorSeverityType Severity;
    char* ElementPath;
    char* ErrorMessage;
    char* SuggestionMessage;
} EcuC_ErrorInfoType;

/* 错误列表结构 */
typedef struct {
    EcuC_ErrorInfoType** Errors;
    uint32_t ErrorCount;
} EcuC_ErrorListType;

/* 创建错误列表 */
EcuC_ErrorListType* EcuC_CreateErrorList(void) {
    EcuC_ErrorListType* errorList = (EcuC_ErrorListType*)malloc(sizeof(EcuC_ErrorListType));

    if (errorList != NULL) {
        errorList->Errors = NULL;
        errorList->ErrorCount = 0;
    }

    return errorList;
}

/* 添加错误信息 */
void EcuC_AddError(EcuC_ErrorListType* errorList,
                 EcuC_ErrorType type,
                 EcuC_ErrorSeverityType severity,
                 const char* elementPath,
                 const char* errorMessage,
                 const char* suggestionMessage) {
    if (errorList != NULL) {
        errorList->ErrorCount++;

        errorList->Errors = (EcuC_ErrorInfoType**)realloc(
            errorList->Errors,
            errorList->ErrorCount * sizeof(EcuC_ErrorInfoType*)
        );

        if (errorList->Errors != NULL) {
            errorList->Errors[errorList->ErrorCount - 1] =
                (EcuC_ErrorInfoType*)malloc(sizeof(EcuC_ErrorInfoType));

            if (errorList->Errors[errorList->ErrorCount - 1] != NULL) {
                errorList->Errors[errorList->ErrorCount - 1]->Type = type;
                errorList->Errors[errorList->ErrorCount - 1]->Severity = severity;
                errorList->Errors[errorList->ErrorCount - 1]->ElementPath = strdup(elementPath);
                errorList->Errors[errorList->ErrorCount - 1]->ErrorMessage = strdup(errorMessage);

                if (suggestionMessage != NULL) {
                    errorList->Errors[errorList->ErrorCount - 1]->SuggestionMessage =
                        strdup(suggestionMessage);
                } else {
                    errorList->Errors[errorList->ErrorCount - 1]->SuggestionMessage = NULL;
                }
            }
        }
    }
}

/* 检查是否有致命错误 */
boolean EcuC_HasFatalErrors(EcuC_ErrorListType* errorList) {
    if (errorList != NULL) {
        for (uint32_t i = 0; i < errorList->ErrorCount; i++) {
            if (errorList->Errors[i]->Severity == ECUC_ERROR_SEVERITY_FATAL) {
                return TRUE;
            }
        }
    }

    return FALSE;
}

/* 生成错误报告 */
char* EcuC_GenerateErrorReport(EcuC_ErrorListType* errorList) {
    /* 简化的报告生成实现 */
    /* 实际实现应生成格式化的详细报告 */
    char* report = NULL;

    if (errorList != NULL && errorList->ErrorCount > 0) {
        /* 为报告分配内存 */
        /* ... */

        /* 添加报告标题 */
        /* ... */

        /* 添加每个错误的详细信息 */
        /* ... */
    }

    return report;
}
