AUTOSAR图解==＞AUTOSAR_SRS_PWMDriver

AUTOSAR PWM驱动模块详解

基于AUTOSAR 4.4.0 SRS 规范文档

目录

• 1. PWM驱动概述
• 2. PWM驱动架构
• 3. PWM驱动配置
• 4. PWM驱动API接口
• 5. PWM驱动状态管理
• 6. PWM驱动典型应用场景
• 7. 总结

---

1. PWM驱动概述

AUTOSAR PWM驱动是AUTOSAR基础软件中的一个重要组件，属于微控制器抽象层(MCAL)。它提供了对微控制器内部PWM单元的初始化和控制功能，支持产生可变脉宽的PWM信号。

PWM(脉宽调制)是一种通过调节脉冲占空比来传递信息或控制功率的技术。在汽车电子系统中，PWM信号被广泛应用于电机控制、LED调光、DC-DC转换器等多种场景。

PWM驱动模块的主要功能包括：

• 配置和初始化PWM通道
• 设置PWM信号的占空比和周期
• 管理PWM通道的输出状态
• 提供PWM边缘通知机制
• 支持电源管理功能

PWM模块支持多个PWM通道，每个通道都链接到微控制器的硬件PWM单元。PWM信号的类型（如中心对齐、左对齐等）由具体实现决定，不在规范中强制规定。

---

2. PWM驱动架构

PWM驱动作为AUTOSAR微控制器抽象层的一部分，与其他模块有着明确的层次关系和交互方式。以下架构图展示了PWM驱动在AUTOSAR软件架构中的位置及其与其他组件的关系：

2.1 架构层次分析

1. 应用层

   • 应用SW组件：使用PWM服务的应用软件，如电机控制、灯光控制等
   • 复杂设备驱动(CDD)：可能直接使用PWM驱动的复杂设备驱动

2. RTE层

   • 运行时环境：连接应用层和基础软件层，提供标准化的接口

3. 基础软件层

   • 服务层：包含ECU状态管理，负责控制PWM模块的电源状态
   • ECU抽象层：包含I/O硬件抽象，可能会调用PWM驱动
   • 微控制器抽象层：包含PWM驱动及相关的其他驱动（DIO、ADC等）

4. 微控制器硬件

   • PWM硬件单元：实际生成PWM信号的微控制器硬件模块

2.2 模块交互分析

1. 应用层与RTE层交互

   • 应用软件通过RTE调用PWM服务，无需关心底层实现细节
   • 复杂设备驱动也可通过RTE使用PWM服务

2. RTE与PWM驱动交互

   • RTE将应用层的请求转发给PWM驱动
   • PWM驱动执行请求并返回结果给RTE

3. PWM驱动与其他模块交互

   • ECU状态管理：控制PWM模块的电源状态
   • I/O硬件抽象：可能通过PWM驱动控制硬件
   • ADC驱动：可以通过PWM边缘通知机制触发ADC采样

4. PWM驱动与硬件交互

   • PWM驱动直接控制微控制器PWM硬件单元
   • 配置寄存器、控制输出状态等

架构设计遵循AUTOSAR的分层原则，实现了硬件与软件的解耦，提高了软件的可移植性和可维护性。

---

3. PWM驱动配置

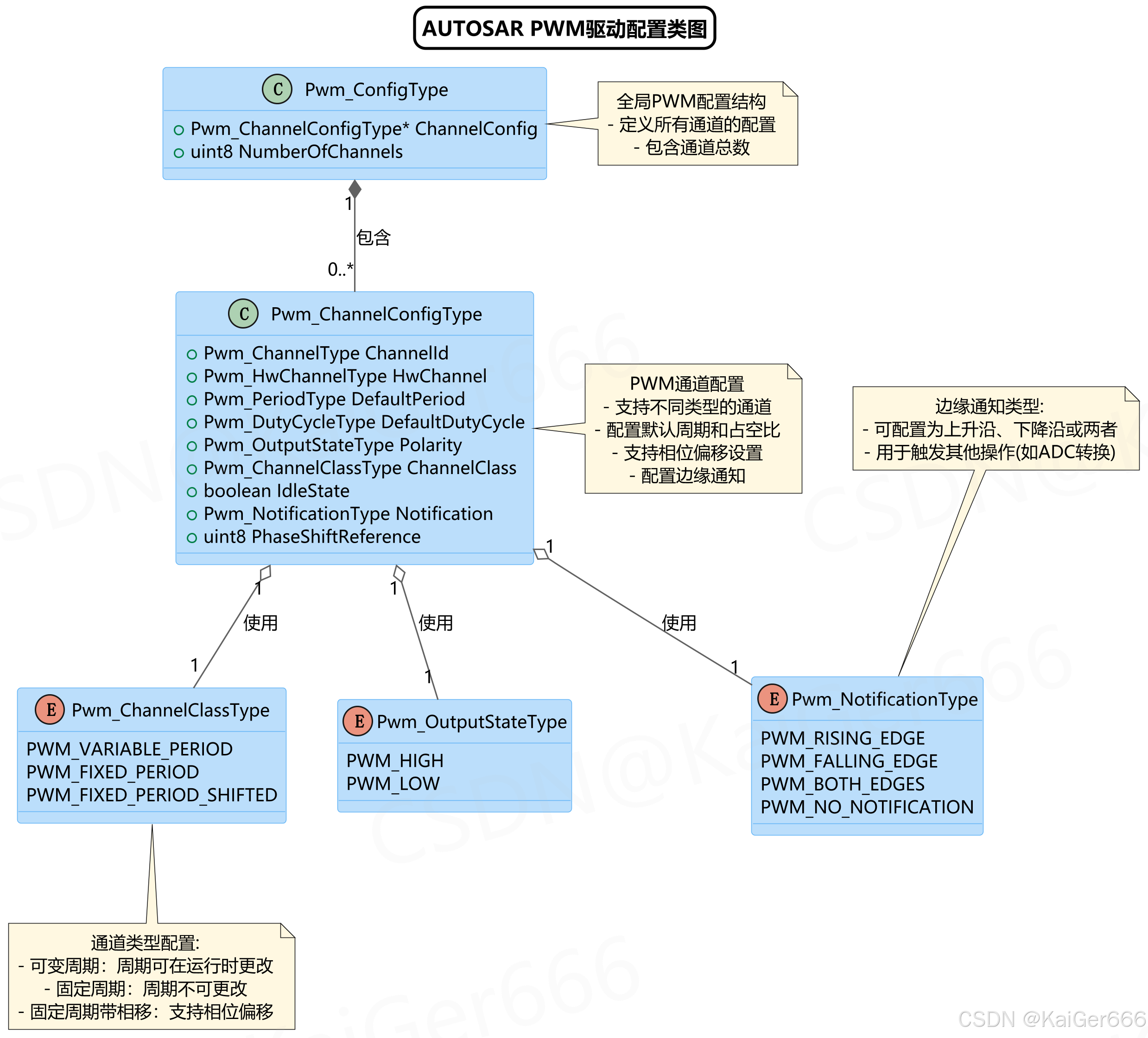

PWM驱动模块支持丰富的配置选项，允许用户根据应用需求定制PWM功能。以下是PWM驱动的配置结构图：

3.1 配置结构分析

1. Pwm_ConfigType

   • 全局PWM配置结构，包含所有通道的配置信息
   • 包含通道配置指针和通道总数

2. Pwm_ChannelConfigType

   • PWM通道配置结构，定义单个通道的属性
   • 包含以下关键配置项：
     • ChannelId：通道ID
     • HwChannel：硬件通道映射
     • DefaultPeriod：默认周期值
     • DefaultDutyCycle：默认占空比值
     • Polarity：极性（高或低）
     • ChannelClass：通道类型
     • IdleState：空闲状态
     • Notification：通知类型
     • PhaseShiftReference：相位偏移参考

3. 配置枚举类型

   • Pwm_ChannelClassType：定义通道类型（可变周期、固定周期、带相移的固定周期）
   • Pwm_OutputStateType：定义输出状态（高或低）
   • Pwm_NotificationType：定义通知类型（上升沿、下降沿、双边沿、无通知）

3.2 配置特性分析

1. 占空比配置

   • 使用16位接口设置占空比
   • 提供标准化的占空比比例：0表示0%，0x8000表示100%
   • 占空比定义为信号的活动电平（高或低，取决于空闲电平配置）

2. 通道类型配置

   • 可变周期：周期可在运行时更改
   • 固定周期：周期不可更改，仅在配置时设定
   • 带相移的固定周期：支持相对于参考通道的相位偏移

3. 通知机制配置

   • 可以配置PWM信号边缘的通知功能
   • 支持上升沿、下降沿或双边沿触发
   • 通知可在运行时启用或禁用

4. 特殊配置考虑

   • 共享相同MCU定时器的PWM通道必须具有相同频率或独立频率
   • 某些PWM通道的频率可能只允许静态配置，不支持运行时更改

通过这些丰富的配置选项，PWM驱动能够适应各种应用场景的需求，提供灵活且强大的PWM信号控制能力。

---

4. PWM驱动API接口

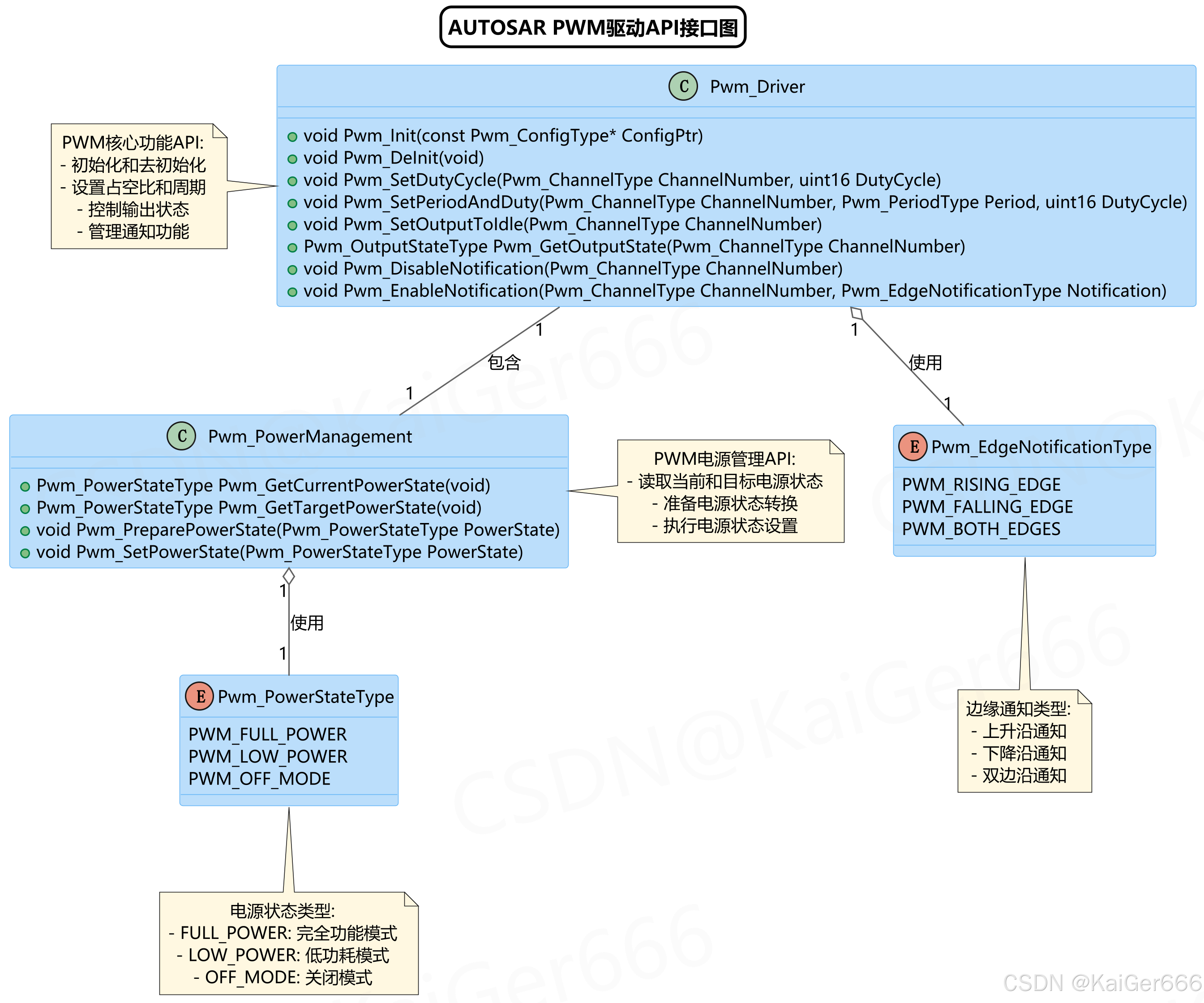

PWM驱动提供了一组标准化的API接口，用于初始化、控制PWM信号以及管理电源状态。以下图表展示了PWM驱动的主要API接口：

4.1 核心功能API

1. 初始化与去初始化

   • Pwm_Init(const Pwm_ConfigType* ConfigPtr)：初始化PWM模块，所有通道开始工作
   • Pwm_DeInit(void)：去初始化PWM模块，停止所有通道

2. 占空比控制

   • Pwm_SetDutyCycle(Pwm_ChannelType ChannelNumber, uint16 DutyCycle)：设置指定通道的占空比
   • Pwm_SetPeriodAndDuty(Pwm_ChannelType ChannelNumber, Pwm_PeriodType Period, uint16 DutyCycle)：设置通道的周期和占空比

3. 通道状态控制

   • Pwm_SetOutputToIdle(Pwm_ChannelType ChannelNumber)：将通道输出设置为空闲状态
   • Pwm_GetOutputState(Pwm_ChannelType ChannelNumber)：获取通道的当前输出状态

4. 通知管理

   • Pwm_EnableNotification(Pwm_ChannelType ChannelNumber, Pwm_EdgeNotificationType Notification)：启用边缘通知
   • Pwm_DisableNotification(Pwm_ChannelType ChannelNumber)：禁用边缘通知

4.2 电源管理API

1. 电源状态查询

   • Pwm_GetCurrentPowerState(void)：获取当前电源状态
   • Pwm_GetTargetPowerState(void)：获取目标电源状态

2. 电源状态转换

   • Pwm_PreparePowerState(Pwm_PowerStateType PowerState)：准备电源状态转换
   • Pwm_SetPowerState(Pwm_PowerStateType PowerState)：设置电源状态

4.3 API使用说明

1. 占空比设置

   • 占空比使用0至0x8000（0%至100%）的比例
   • 占空比的更新可以配置为等待周期结束后再生效，避免不必要的波形干扰

2. 周期设置

   • 仅可变周期类型的通道支持运行时更改周期
   • 更改周期时应同时指定占空比，以保持一致性

3. 电源管理

   • 电源状态转换分为准备和设置两个阶段
   • 支持同步或异步电源状态转换过程
   • 电源状态包括FULL_POWER、LOW_POWER和OFF_MODE

PWM驱动的API设计符合AUTOSAR标准，提供了良好的抽象和一致性，使应用软件能够轻松控制PWM信号而无需关心底层硬件细节。

---

5. PWM驱动状态管理

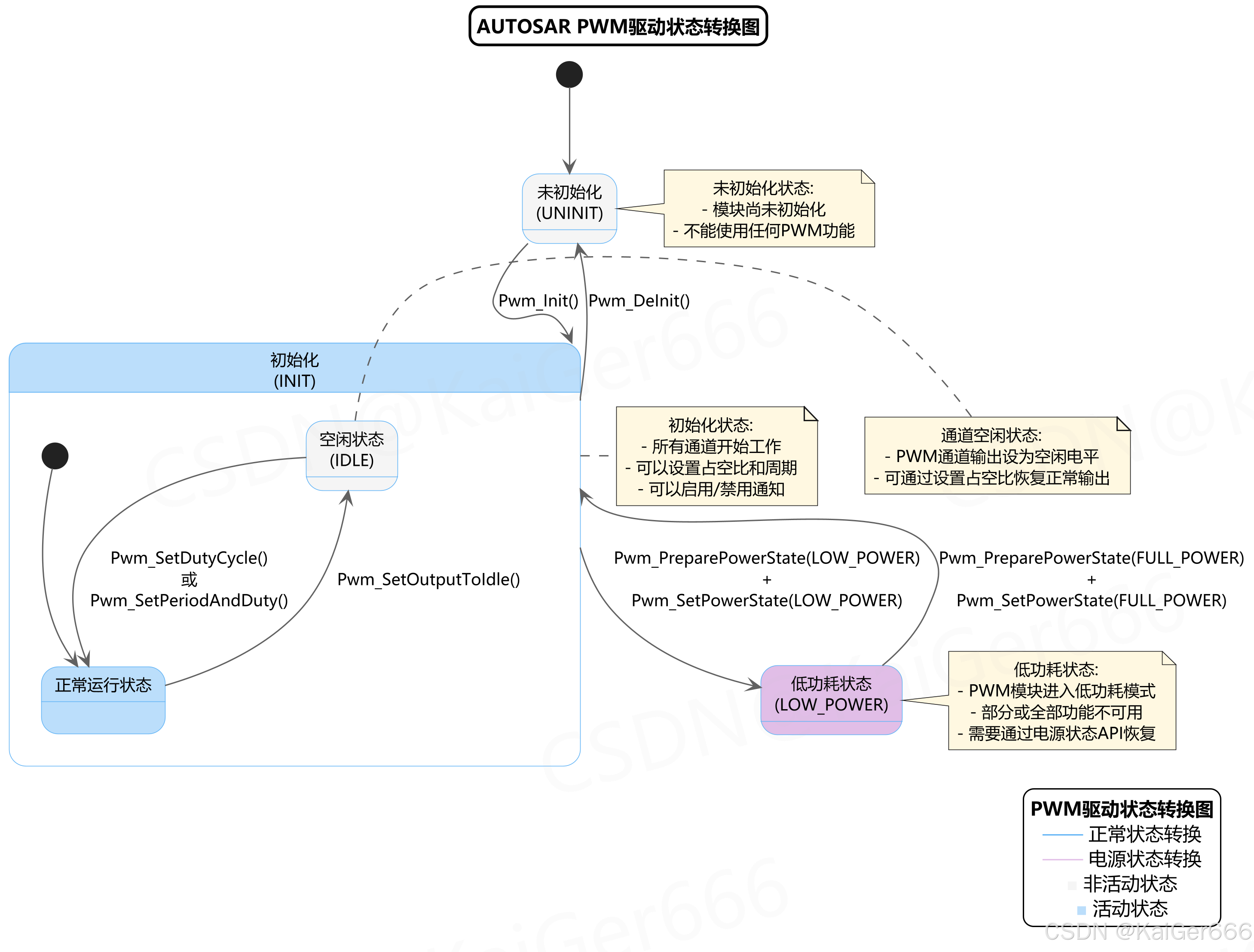

PWM驱动具有明确的状态转换机制，包括初始化状态、运行状态和电源管理状态。以下状态图展示了PWM驱动的状态转换：

5.1 主要状态分析

1. 未初始化状态(UNINIT)

   • PWM驱动的初始状态
   • 未配置任何PWM通道
   • 不能使用PWM功能

2. 初始化状态(INIT)

   • 通过调用Pwm_Init()进入
   • 所有通道按照配置开始工作
   • 包含两个子状态：
     • 正常运行状态：通道正常输出PWM信号
     • 空闲状态：通道输出设置为空闲电平

3. 低功耗状态(LOW_POWER)

   • 通过电源管理API进入
   • PWM功能部分或全部不可用
   • 用于降低功耗

5.2 状态转换分析

1. 初始化相关转换

   • UNINIT → INIT：调用Pwm_Init()初始化驱动
   • INIT → UNINIT：调用Pwm_DeInit()去初始化驱动

2. 通道状态转换

   • 正常运行 → 空闲：调用Pwm_SetOutputToIdle()
   • 空闲 → 正常运行：调用Pwm_SetDutyCycle()或Pwm_SetPeriodAndDuty()

3. 电源管理相关转换

   • INIT → LOW_POWER：调用Pwm_PreparePowerState()和Pwm_SetPowerState()进入低功耗状态
   • LOW_POWER → INIT：调用电源管理API恢复正常功能状态

5.3 状态管理特性

1. 初始化特性

   • 初始化时所有通道自动启动
   • 去初始化时所有通道停止，输出状态可配置

2. 电源管理特性

   • 电源状态转换分为准备和设置两个阶段
   • 支持同步和异步电源状态转换
   • 可以查询当前和目标电源状态

3. 通道状态特性

   • 支持单独控制每个通道的状态
   • 可以读取通道的当前输出状态

PWM驱动的状态管理机制确保了模块在不同操作条件下的正确行为，为应用软件提供了可靠的PWM控制能力。

---

6. PWM驱动典型应用场景

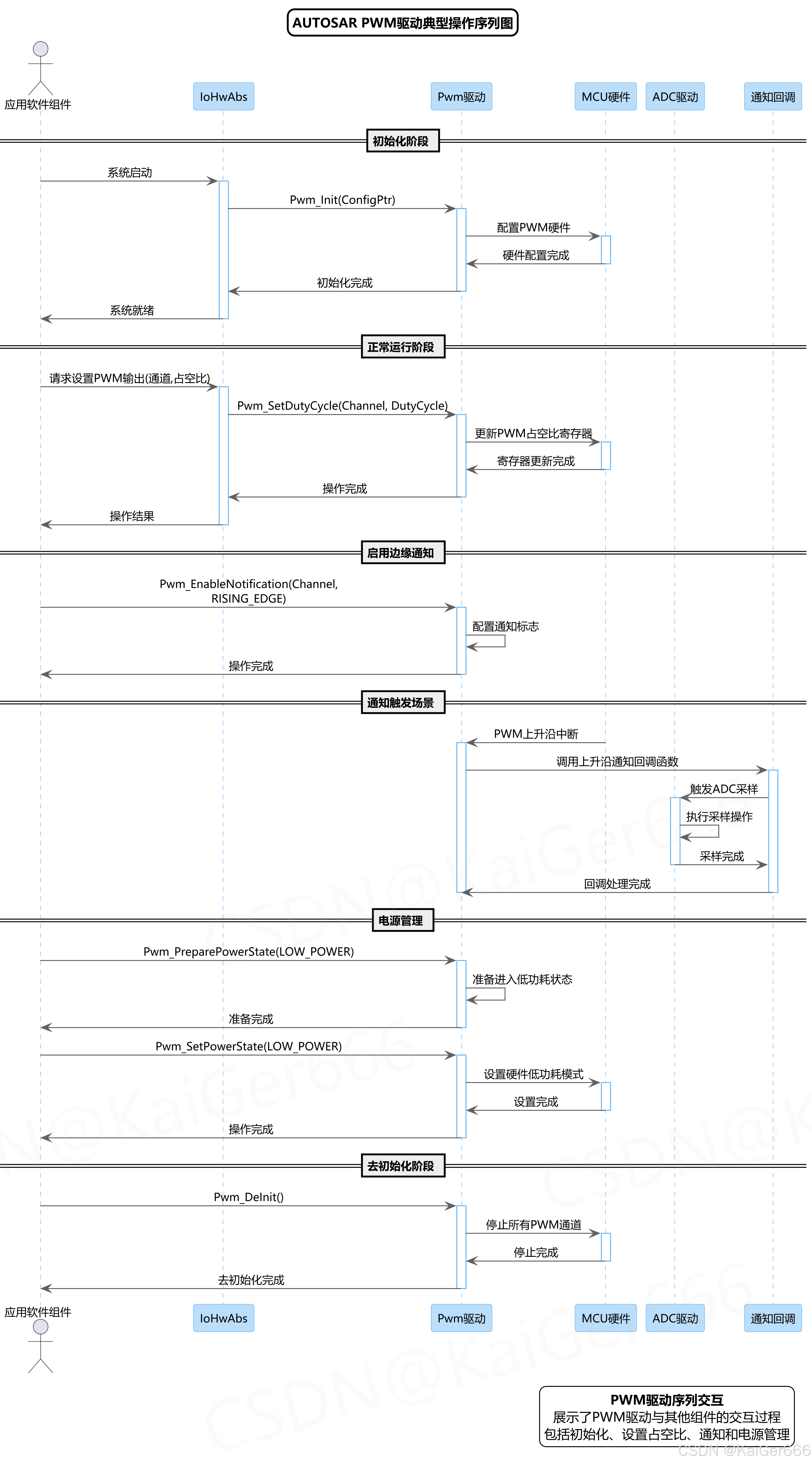

PWM驱动在AUTOSAR系统中有多种应用场景。以下序列图展示了PWM驱动的典型操作流程：

6.1 基本操作流程

1. 初始化阶段

   • 应用通过IoHwAbs请求系统启动
   • IoHwAbs调用Pwm_Init()初始化PWM驱动
   • PWM驱动配置硬件，完成初始化
   • 系统就绪，可以使用PWM功能

2. 正常运行阶段

   • 应用请求设置PWM输出（通道和占空比）
   • IoHwAbs调用Pwm_SetDutyCycle()
   • PWM驱动更新硬件寄存器
   • 操作完成，返回结果

3. 去初始化阶段

   • 应用调用Pwm_DeInit()
   • PWM驱动停止所有通道
   • 去初始化完成

6.2 高级应用场景

1. 边缘通知与ADC触发

   • 应用启用PWM边缘通知
   • PWM产生上升沿中断
   • 通知回调函数被调用
   • 回调函数触发ADC采样
   • ADC完成采样，处理结果

2. 电源管理

   • 应用请求进入低功耗模式
   • 调用Pwm_PreparePowerState()准备低功耗状态
   • 调用Pwm_SetPowerState()完成状态转换
   • 硬件进入低功耗模式
   • 需要时，可以恢复正常功能状态

6.3 典型应用实例

1. LED调光控制

   • 使用PWM可变占空比控制LED亮度
   • 占空比从0%至100%变化，实现平滑调光效果

2. 电机速度控制

   • 使用PWM控制电机驱动电路
   • 通过调整占空比改变电机平均电压，控制转速

3. 信号调制

   • 使用PWM进行简单的数字信号调制
   • 通过改变周期和占空比传递信息

4. 多通道协调控制

   • 配置多个PWM通道，带相位偏移
   • 用于改善电磁兼容性(EMC)或实现特定控制算法

PWM驱动的灵活性使其能够适应各种应用场景，为AUTOSAR系统提供关键的信号控制功能。

---

7. 总结

AUTOSAR PWM驱动是AUTOSAR标准中微控制器抽象层的重要组成部分，提供了对微控制器PWM硬件的抽象和标准化访问接口。

7.1 PWM驱动的主要特点

• 标准化接口：提供符合AUTOSAR规范的一致性API
• 丰富的配置选项：支持多种通道类型、通知机制和电源管理
• 硬件抽象：屏蔽底层硬件差异，提高软件可移植性
• 灵活的控制能力：支持占空比、周期和输出状态控制
• 电源管理：支持低功耗模式，满足节能需求

7.2 PWM驱动的应用价值

• 简化开发：标准化接口减少了开发复杂度
• 提高可移植性：硬件抽象层使应用软件独立于特定硬件
• 增强可靠性：清晰的状态管理确保系统稳定运行
• 支持多种应用：灵活的配置满足各类控制需求

7.3 最佳实践建议

• 根据应用需求选择合适的通道类型
• 正确配置通知机制，避免不必要的中断开销
• 合理使用电源管理功能，优化系统能耗
• 遵循AUTOSAR的初始化和去初始化流程
• 考虑硬件限制，特别是共享定时器的通道配置

PWM驱动作为AUTOSAR基础软件的重要模块，为构建可靠、高效的汽车电子系统提供了关键支持，是AUTOSAR标准化架构中不可或缺的组成部分。
