AUTOSAR图解==＞AUTOSAR_SRS_RAMTest

AUTOSAR RAM Test模块详解

基于AUTOSAR标准的RAM测试模块分析与实现

目录

• 1. 概述
• 2. RAM Test模块架构
  • 2.1 总体架构
  • 2.2 层次结构
  • 2.3 组件关系
• 3. RAM Test模块状态管理
  • 3.1 状态转换图
  • 3.2 状态说明
  • 3.3 状态转换触发条件
• 4. RAM Test模块配置结构
  • 4.1 配置类图
  • 4.2 主要配置参数
  • 4.3 RAM块定义
  • 4.4 测试算法选择
• 5. 功能需求分析
  • 5.1 配置相关需求
  • 5.2 运行相关需求
  • 5.3 安全相关需求
• 6. 总结

---

1. 概述

AUTOSAR RAM Test模块是AUTOSAR标准架构中提供对RAM进行软件测试的基础模块。其主要任务是通过软件算法检测RAM内存区域的完整性和功能正确性，支持诊断和功能安全需求。该模块符合ISO 26262标准中不同ASIL级别的安全要求，提供多种测试算法和灵活的配置选项。

根据AUTOSAR SRS RAM Test需求规范文档，RAM Test模块提供以下主要功能：

• 支持多种RAM测试算法，包括低覆盖率(60%)、中覆盖率(90%)和高覆盖率(99%)的测试方法
• 支持破坏性和非破坏性测试模式
• 支持测试RAM的部分区域，可配置多个RAM区域
• 提供运行时可调整的测试参数
• 支持分块执行测试，避免长时间中断系统服务
• 提供测试状态和结果的查询接口
• 支持通知机制，报告测试完成和错误情况

RAM Test模块设计满足ISO 26262不同ASIL级别的诊断覆盖率要求，是支持功能安全的关键基础软件模块。

---

2. RAM Test模块架构

2.1 总体架构

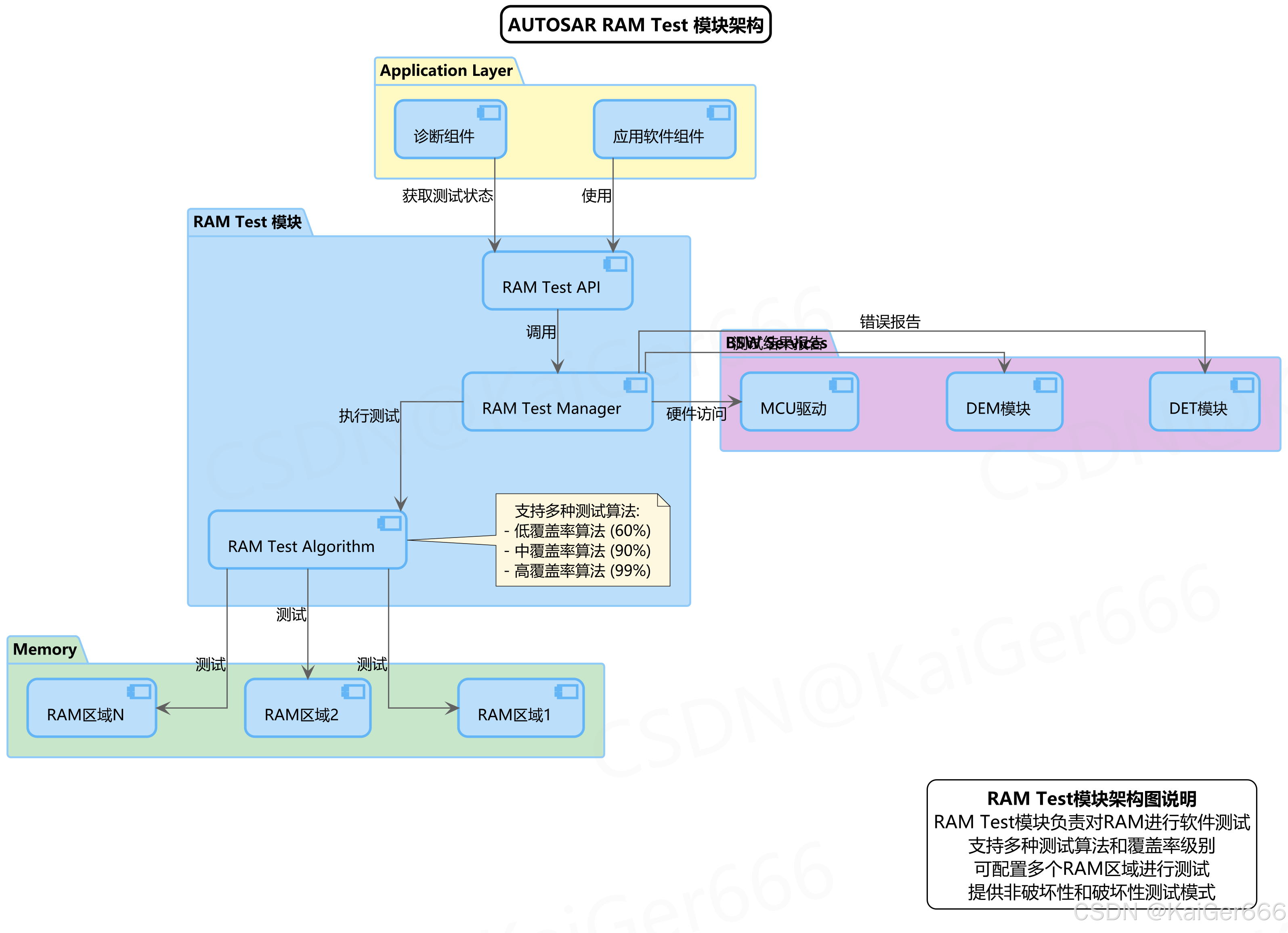

以下图表展示了AUTOSAR RAM Test模块的总体架构，包括其与其他AUTOSAR模块的关系以及内部组件结构：

2.2 层次结构

RAM Test模块在AUTOSAR架构中的层次定位如下：

1. 应用层(Application Layer)：

   • 应用软件组件：使用RAM Test模块提供的API进行RAM测试请求
   • 诊断组件：通过RAM Test模块的接口获取测试状态和结果

2. RAM Test模块：

   • RAM Test API：提供标准化的接口给上层应用
   • RAM Test Manager：管理测试执行，协调资源
   • RAM Test Algorithm：实现多种测试算法，针对不同覆盖率需求

3. BSW服务层(BSW Services)：

   • MCU驱动：提供底层硬件访问
   • DET模块：用于开发错误追踪
   • DEM模块：用于诊断错误管理

4. 内存层(Memory)：

   • 多个RAM区域：可独立配置和测试的RAM块

2.3 组件关系

RAM Test模块的主要组件之间关系如下：

1. RAM Test API：

   • 为上层应用提供标准化接口
   • 负责接收测试请求和参数
   • 提供测试结果查询功能

2. RAM Test Manager：

   • 管理测试资源和执行流程
   • 根据配置选择相应的测试算法
   • 向DET和DEM报告错误和状态
   • 协调测试执行的分块处理

3. RAM Test Algorithm：

   • 提供多种测试算法实现
   • 支持低覆盖率算法(60%)：简单的快速测试
   • 支持中覆盖率算法(90%)：满足一般诊断需求
   • 支持高覆盖率算法(99%)：满足高ASIL级别需求

4. 外部接口：

   • 与MCU驱动交互进行硬件访问
   • 通过DET报告开发错误
   • 通过DEM报告诊断错误
   • 为上层应用提供通知机制

---

3. RAM Test模块状态管理

3.1 状态转换图

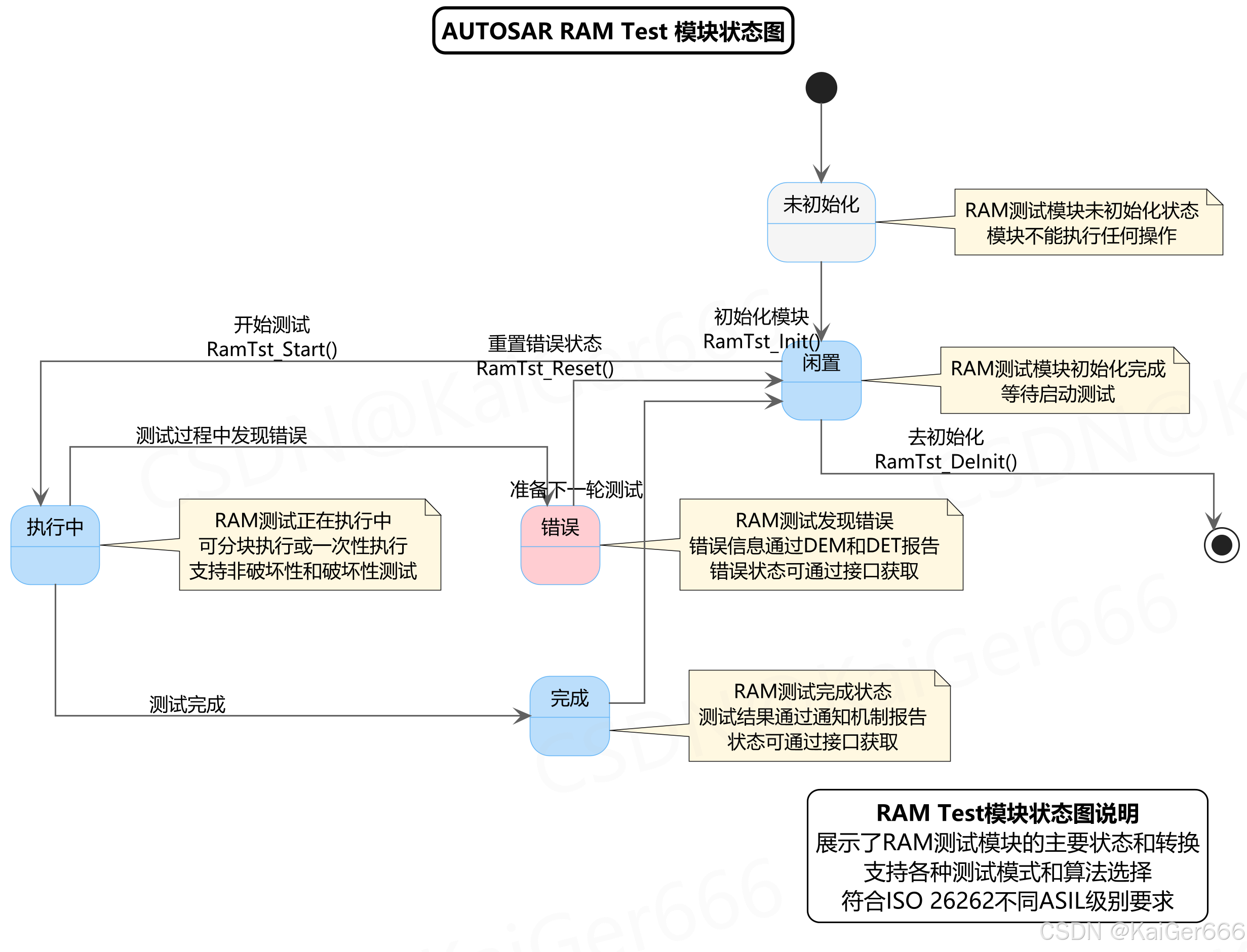

以下状态图展示了RAM Test模块的工作状态及其转换关系：

3.2 状态说明

RAM Test模块在其生命周期中存在以下几种工作状态：

1. 未初始化(UNINIT)：

   • 模块刚启动或被去初始化后的状态
   • 此状态下模块不能执行任何操作
   • 需要通过初始化操作转入就绪状态

2. 闲置(IDLE)：

   • 模块初始化完成的就绪状态
   • 等待接收测试请求
   • 可以配置测试参数和选择算法

3. 执行中(RUNNING)：

   • RAM测试正在进行中
   • 可分块执行或一次性完成
   • 支持非破坏性和破坏性两种测试模式

4. 完成(COMPLETED)：

   • RAM测试执行结束的状态
   • 测试结果通过通知机制报告
   • 测试状态可通过状态查询接口获取

5. 错误(ERROR)：

   • 测试过程中检测到错误
   • 错误信息通过DEM和DET模块报告
   • 可通过重置操作返回到就绪状态

3.3 状态转换触发条件

RAM Test模块的状态转换由以下条件触发：

1. UNINIT → IDLE：

   • 触发条件：调用RamTst_Init()函数
   • 说明：初始化模块，加载配置

2. IDLE → RUNNING：

   • 触发条件：调用RamTst_Start()函数
   • 说明：开始RAM测试，可选择测试算法

3. RUNNING → COMPLETED：

   • 触发条件：测试执行完成
   • 说明：所有配置的RAM区域测试完成

4. RUNNING → ERROR：

   • 触发条件：测试过程中发现RAM错误
   • 说明：可能是RAM硬件故障或数据损坏

5. COMPLETED → IDLE：

   • 触发条件：准备下一轮测试
   • 说明：测试结束后回到就绪状态

6. ERROR → IDLE：

   • 触发条件：调用RamTst_Reset()函数
   • 说明：重置错误状态，准备新的测试

7. IDLE → UNINIT：

   • 触发条件：调用RamTst_DeInit()函数
   • 说明：模块去初始化，释放资源

---

4. RAM Test模块配置结构

4.1 配置类图

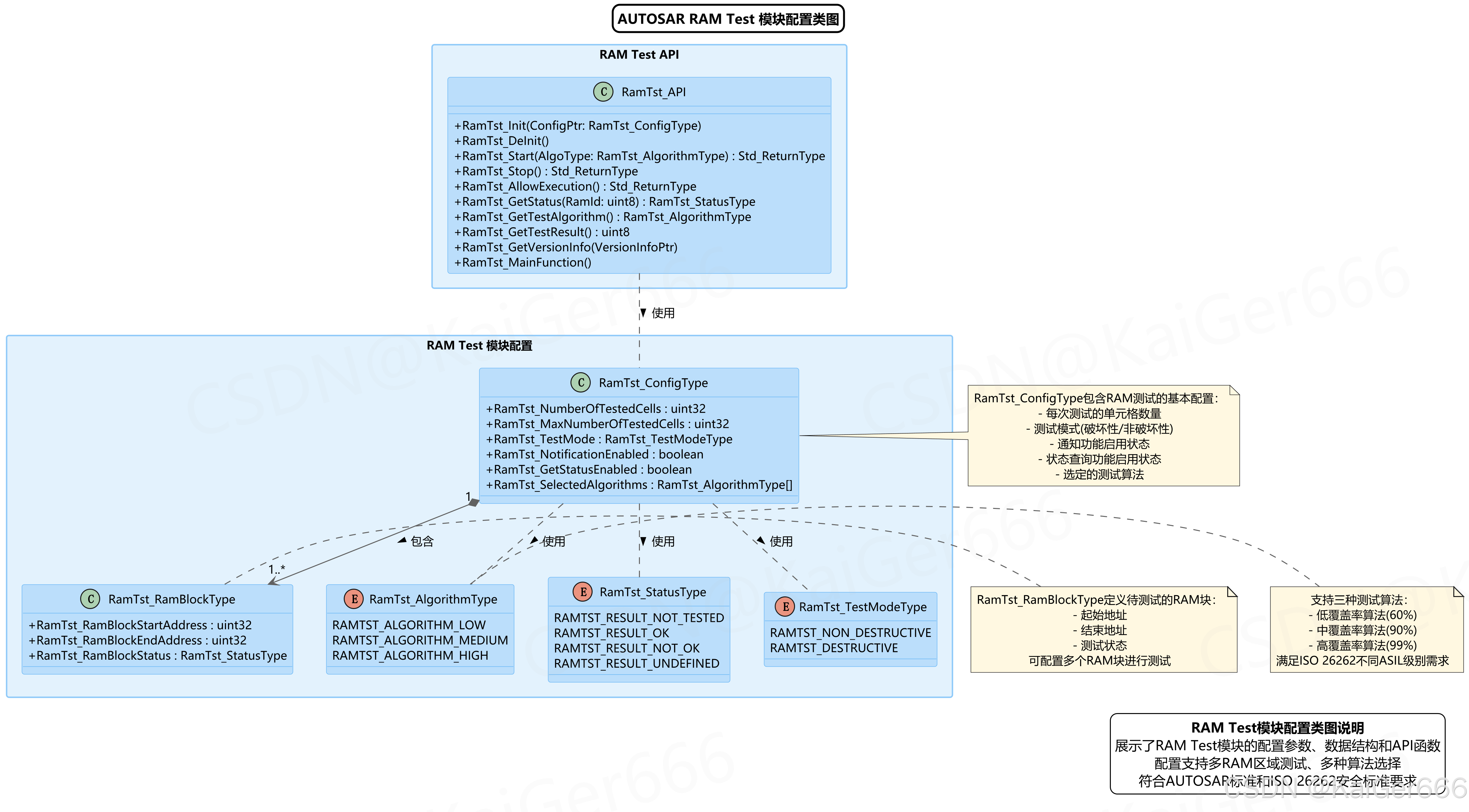

以下类图展示了RAM Test模块的配置结构和关键数据类型：

4.2 主要配置参数

RAM Test模块的主要配置参数包括：

1. RamTst_ConfigType：

   • RamTst_NumberOfTestedCells：每次测试的单元格数量
   • RamTst_MaxNumberOfTestedCells：最大可测试单元格数量
   • RamTst_TestMode：测试模式(破坏性或非破坏性)
   • RamTst_NotificationEnabled：通知功能启用状态
   • RamTst_GetStatusEnabled：状态查询功能启用状态
   • RamTst_SelectedAlgorithms：可选择的测试算法列表

2. 测试模式选择：

   • RAMTST_NON_DESTRUCTIVE：非破坏性测试，保留原始数据
   • RAMTST_DESTRUCTIVE：破坏性测试，不保留原始数据

3. 单元格大小：

   • 由实现者根据控制器特性选择合适的单元格大小(位、字节、字或长字)
   • 公开参数，允许集成者了解特定实现的细节

4.3 RAM块定义

RAM Test模块支持配置多个RAM块进行测试：

1. RamTst_RamBlockType：

   • RamTst_RamBlockStartAddress：RAM块起始地址
   • RamTst_RamBlockEndAddress：RAM块结束地址
   • RamTst_RamBlockStatus：RAM块测试状态

2. 测试状态定义：

   • RAMTST_RESULT_NOT_TESTED：未测试状态
   • RAMTST_RESULT_OK：测试通过状态
   • RAMTST_RESULT_NOT_OK：测试失败状态
   • RAMTST_RESULT_UNDEFINED：测试结果未定义状态

3. 特殊配置：

   • 支持多个RAM区域配置，可以是重叠的
   • 如果重叠区域检测到错误，不保证更新其他块的状态

4.4 测试算法选择

RAM Test模块支持多种测试算法，满足不同安全级别要求：

1. RamTst_AlgorithmType：

   • RAMTST_ALGORITHM_LOW：低覆盖率算法(60%)
   • RAMTST_ALGORITHM_MEDIUM：中覆盖率算法(90%)
   • RAMTST_ALGORITHM_HIGH：高覆盖率算法(99%)

2. 算法选择机制：

   • 预编译时选择可用算法集合
   • 运行时从预编译选择的算法中选择当前使用的算法
   • 支持根据不同运行场景选择合适的算法

3. 安全要求适配：

   • 低覆盖率算法：满足基本诊断需求，适用于低ASIL级别
   • 中覆盖率算法：满足一般诊断需求，适用于潜在故障度量
   • 高覆盖率算法：满足高安全性要求，适用于高ASIL级别

---

5. 功能需求分析

5.1 配置相关需求

根据AUTOSAR SRS RAM Test规范，配置相关的关键需求包括：

1. 运行时可配置性：

   • [SRS_RamTst_13800]：测试单元格数量可在运行时变更
   • [SRS_RamTst_13801]：测试单元格大小应为公开参数
   • 目的：根据不同运行场景(如驾驶循环、休眠模式)调整测试参数

2. 多RAM区域配置：

   • [SRS_RamTst_13802]：支持在编译/链接时配置多个RAM区域
   • 目的：灵活配置内存映射，单独测试不同RAM区域

3. 算法选择：

   • [SRS_RamTst_13803]：预编译时可选择一组可用算法
   • [SRS_RamTst_13804]：运行时可从预选算法中选择当前使用算法
   • 目的：节省ROM空间并满足不同安全级别要求

5.2 运行相关需求

RAM Test模块的运行相关需求包括：

1. 测试覆盖率级别：

   • [SRS_RamTst_13822]：提供低覆盖率(60%)测试算法
   • [SRS_RamTst_13823]：提供中覆盖率(90%)测试算法
   • [SRS_RamTst_13824]：提供高覆盖率(99%)测试算法
   • 目的：满足ISO 26262不同ASIL级别的诊断覆盖率要求

2. 分块执行：

   • [SRS_RamTst_13809]：支持将RAM测试分成多个小块执行
   • 目的：避免长时间的中断禁用，降低对系统响应时间的影响

3. 状态查询：

   • [SRS_RamTst_13810]：提供每个RAM块的测试状态查询接口
   • [SRS_RamTst_13820]：通过通知机制报告测试状态和错误
   • 目的：支持诊断功能需求，及时获取测试状态

4. 测试模式：

   • [SRS_RamTst_13811]：支持非破坏性测试模式
   • [SRS_RamTst_13812]：支持破坏性测试模式
   • 目的：根据不同场景需求选择保留或不保留原始数据

5.3 安全相关需求

RAM Test模块的安全相关需求包括：

1. 硬件特性考虑：

   • [SRS_RamTst_13816]：考虑指令/数据队列对测试的影响
   • 目的：确保真正测试RAM单元而非缓存

2. ISO 26262合规：

   • [SRS_RamTst_13825]：支持符合ISO 26262不同ASIL级别要求
   • 目的：提供并记录RAM测试的故障模型和故障覆盖率，支持安全目标

3. 资源优化：

   • 各种算法之间的平衡，在资源消耗和测试覆盖率之间找到合适的平衡点
   • 目的：优化系统资源使用，同时满足安全要求

---

6. 总结

AUTOSAR RAM Test模块是AUTOSAR标准架构中负责RAM软件测试的关键组件，为汽车软件提供了以下核心价值：

1. 功能安全支持：

   • 提供符合ISO 26262不同ASIL级别要求的RAM测试机制
   • 支持多种覆盖率级别的测试算法
   • 为安全关键系统提供RAM完整性保障

2. 灵活配置能力：

   • 支持多RAM区域独立配置
   • 提供运行时可调整的测试参数
   • 允许选择破坏性或非破坏性测试模式

3. 系统集成友好：

   • 支持分块执行，降低对实时性影响
   • 提供标准化的API接口
   • 与诊断系统无缝集成

4. 资源效率优化：

   • 允许根据实际需求选择合适的测试算法
   • 支持预编译时算法选择，节省ROM空间
   • 优化测试执行，减少系统资源占用

RAM Test模块的设计充分体现了AUTOSAR标准的特点：标准化、模块化、可配置性和安全性，为汽车电子控制单元提供了可靠的RAM测试能力，是支持功能安全的重要基础模块。
