AUTOSAR图解==>AUTOSAR_SRS_PortDriver

AUTOSAR Port Driver 详细分析与设计

基于AUTOSAR标准规范SRS_PortDriver

目录


1. 概述

1.1 Port Driver的角色与职责

Port Driver是AUTOSAR标准中微控制器抽象层(MCAL)的重要组件,负责初始化和配置微控制器的端口结构。在汽车电子控制单元(ECU)中,微控制器的端口引脚可以被分配给多种不同的功能,如通用I/O、模拟数字转换(ADC)、SPI通信、脉宽调制(PWM)等。Port Driver模块为这些端口和引脚提供整体配置和初始化功能。

Port Driver的主要职责包括:

  • 初始化整个微控制器的端口结构
  • 配置端口引脚的各种属性(方向、初始值、驱动模式等)
  • 提供运行时更改端口引脚方向的能力
  • 确保所有未使用的端口和引脚处于定义状态

作为基础软件模块,Port Driver为其他驱动模块(如DIO、ADC、SPI等)提供底层支持,这些模块都依赖于Port Driver对端口的正确配置才能正常工作。

1.2 术语与概念解释

在Port Driver中涉及一些重要的术语和概念:

  • 物理电平(输入):表示引脚物理状态,有两种可能值:LOW(低电平)和HIGH(高电平)
  • 物理电平(输出):表示引脚物理状态,有三种可能值:LOW(低电平)、HIGH(高电平)和High Impedance(高阻态)
  • 逻辑电平:软件层面看到的电平,值为TRUE(真)或FALSE(假)
  • 端口引脚方向:控制数据的流向,可设为输入或输出
  • 端口引脚模式:决定引脚的功能用途,如DIO、ADC、SPI等
  • 符号名称:为端口引脚提供人类可读的名称,如PORT_A_PIN_0

2. 架构与设计

2.1 Port Driver在AUTOSAR架构中的位置

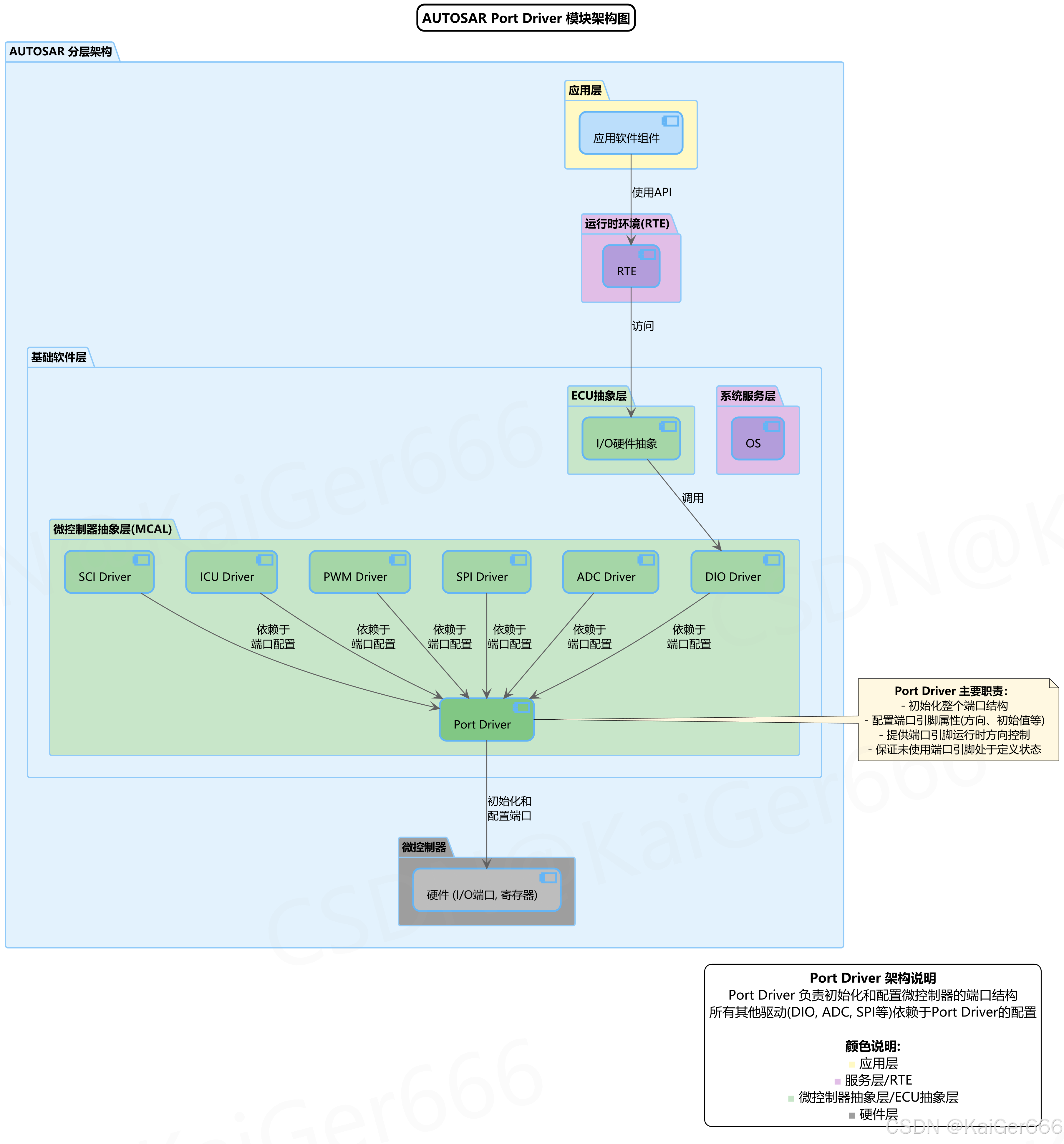

Port Driver位于AUTOSAR分层架构的微控制器抽象层(MCAL)中,是底层硬件与上层软件之间的重要接口。下图展示了Port Driver在AUTOSAR架构中的位置以及与其他模块的关系:

在这里插入图片描述

如上图所示,Port Driver位于AUTOSAR架构的微控制器抽象层,直接负责初始化和配置底层硬件端口。应用软件组件通过运行时环境(RTE)和I/O硬件抽象层间接使用Port Driver提供的功能。

2.2 与其他模块的关系

Port Driver与其他模块的关系主要体现在:

  1. 向下:Port Driver直接操作微控制器的硬件寄存器,初始化和配置端口引脚
  2. 向上:多个驱动模块依赖于Port Driver的配置
    • DIO驱动:用于数字输入输出的基本操作
    • ADC驱动:用于模拟数字转换
    • SPI驱动:用于串行外设接口通信
    • PWM驱动:用于脉宽调制信号生成
    • ICU驱动:用于输入捕获功能
    • SCI驱动:用于串行通信接口

Port Driver的正确配置是这些驱动模块正常工作的前提条件。例如,如果某个端口引脚要用作ADC输入,Port Driver必须首先将该引脚配置为ADC模式,ADC驱动才能正确使用该引脚采集模拟信号。


3. 配置结构

3.1 配置参数详解

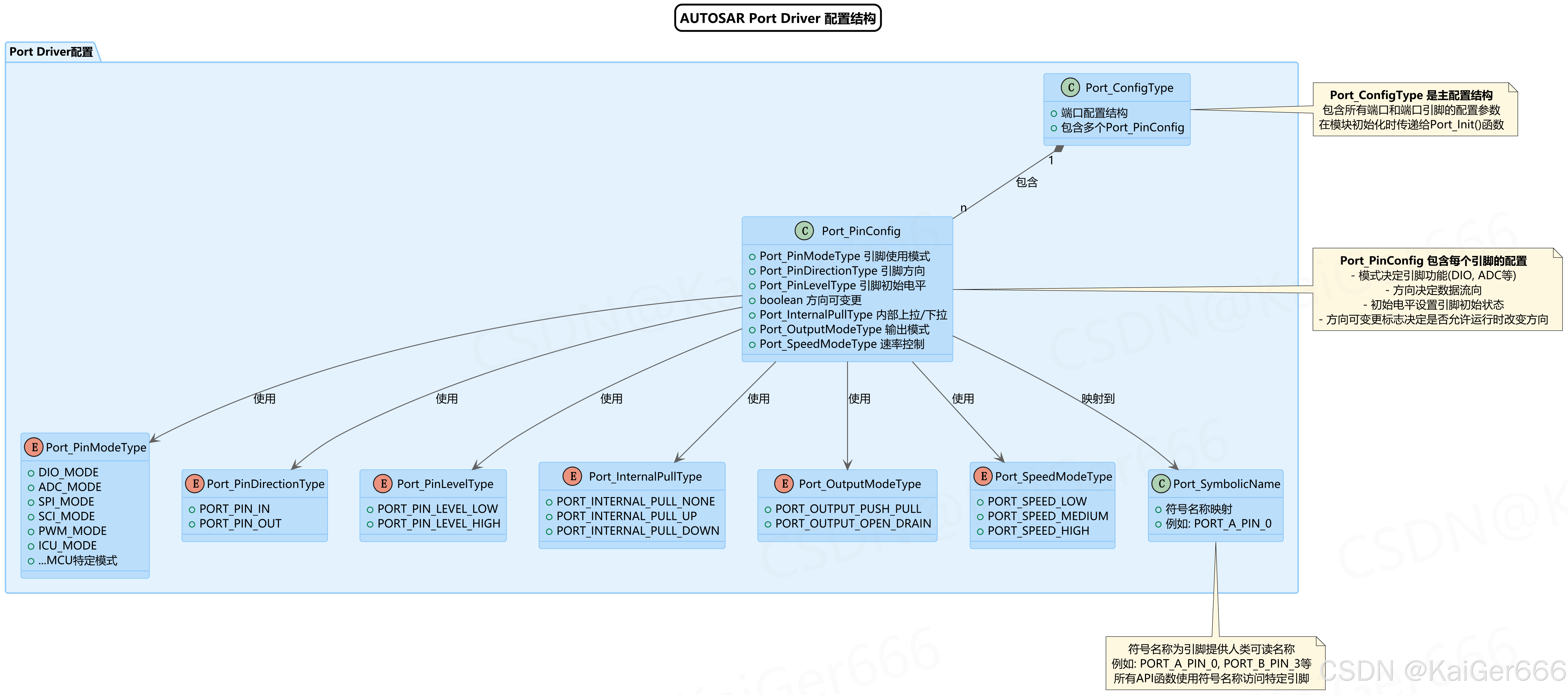

Port Driver的配置结构复杂而灵活,能够适应不同微控制器的特性和应用需求。下图展示了Port Driver的配置结构和数据模型:

在这里插入图片描述

如上图所示,Port Driver的配置包括以下关键元素:

  1. Port_ConfigType:主配置结构,包含所有端口和端口引脚的配置参数
  2. Port_PinConfig:单个引脚的配置,包含多个属性:
    • 引脚使用模式:确定引脚功能(DIO_MODEADC_MODESPI_MODE等)
    • 引脚方向:设置为输入(PORT_PIN_IN)或输出(PORT_PIN_OUT
    • 引脚初始电平:对于输出引脚,设置其初始状态
    • 方向可变更标志:指示该引脚的方向是否可在运行时改变
    • 内部上拉/下拉:配置内部电阻
    • 输出模式:设置为推挽(PORT_OUTPUT_PUSH_PULL)或开漏(PORT_OUTPUT_OPEN_DRAIN)输出
    • 速率控制:控制引脚的切换速率

这些配置参数通常由配置工具生成,并在系统初始化时传递给Port_Init函数。

3.2 符号名称机制

Port Driver使用符号名称机制为端口引脚提供人类可读的标识符。这些符号名称(如PORT_A_PIN_0)被映射到具体的硬件资源,应用程序使用这些符号名称而非硬件地址来访问特定引脚。

符号名称机制的优势包括:

  • 提高代码可读性,使开发人员容易理解代码意图
  • 增强代码可移植性,当硬件变更时只需修改符号名称映射
  • 提供抽象层,隐藏底层硬件细节

根据AUTOSAR标准要求(SRS_Port_12302),Port驱动必须允许对端口引脚名称进行静态配置,使其具有人类可读的符号名称。


4. API接口与功能

4.1 核心API函数

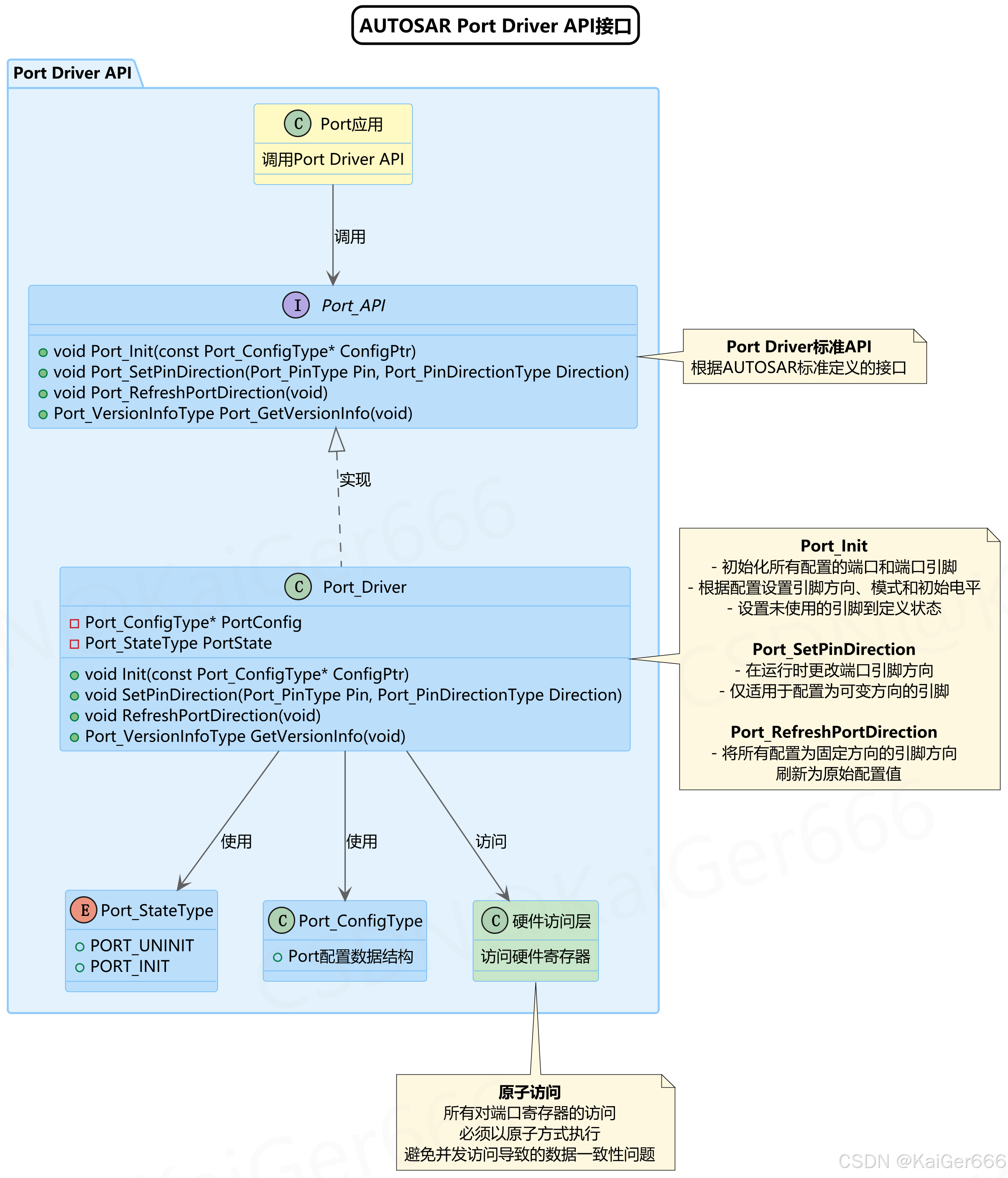

Port Driver模块提供了一组标准化的API函数,下图展示了其API接口和主要功能:

在这里插入图片描述

Port Driver的核心API函数包括:

  1. Port_Init

    • 功能:初始化所有配置的端口和端口引脚
    • 参数:指向配置数据的指针(Port_ConfigType*)
    • 行为:根据配置设置引脚方向、模式和初始电平,将未使用的引脚设置为定义状态
  2. Port_SetPinDirection

    • 功能:在运行时更改端口引脚方向
    • 参数:引脚标识符(Port_PinType)和目标方向(Port_PinDirectionType)
    • 限制:仅适用于配置为"方向可变更"的引脚
  3. Port_RefreshPortDirection

    • 功能:将所有配置为固定方向的引脚方向刷新为原始配置值
    • 参数:无
    • 作用:恢复可能因EMC问题或软件错误导致的端口数据方向寄存器损坏
  4. Port_GetVersionInfo

    • 功能:获取模块的版本信息
    • 参数:指向版本信息结构的指针(Port_VersionInfoType*)
    • 用途:用于运行时版本兼容性检查

4.2 运行时行为

Port Driver的API函数必须满足一些重要的运行时行为要求:

  1. 原子操作

    • 根据AUTOSAR标准(SRS_Port_12423),所有可重入函数必须以原子方式执行端口寄存器访问
    • 这是为了避免并发访问导致的数据一致性问题,特别是在使用读-修改-写操作时
  2. 安全限制

    • Port_SetPinDirection只允许更改那些配置为"方向可变更"的引脚方向
    • Port_RefreshPortDirection会排除那些配置为"方向可变更"的引脚,只刷新固定方向的引脚
  3. 未使用引脚处理

    • 根据标准(SRS_Port_12300),未使用的端口和引脚必须被设置为定义状态
    • 这确保系统中的所有硬件资源都处于确定状态,提高系统稳定性

5. 状态管理

5.1 状态转换

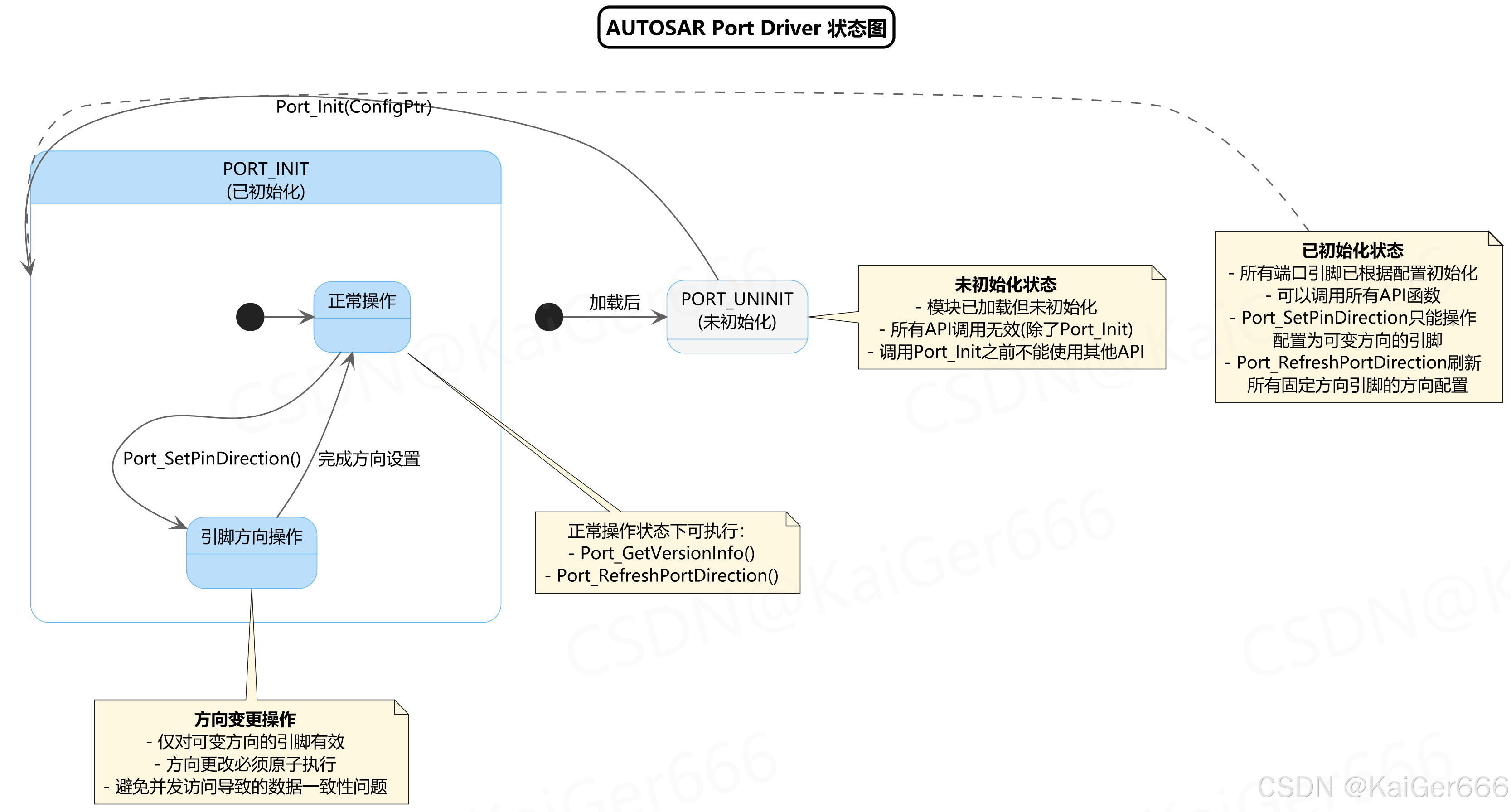

Port Driver模块具有明确定义的状态模型,用于管理其生命周期和操作。下图展示了Port Driver的状态转换图:

在这里插入图片描述

如上图所示,Port Driver的状态模型包括:

  1. PORT_UNINIT(未初始化)

    • 模块已加载但尚未初始化
    • 此状态下,除Port_Init外的所有API调用都无效
    • 系统启动后模块默认处于此状态
  2. PORT_INIT(已初始化)

    • 模块已通过调用Port_Init进行初始化
    • 所有API函数可用
    • 包含两个子状态:
      • 正常操作:可执行Port_GetVersionInfoPort_RefreshPortDirection
      • 引脚方向操作:执行Port_SetPinDirection时的临时状态

Port Driver的状态转换只有一个主要路径:通过调用Port_Init函数从PORT_UNINIT转换到PORT_INIT状态。一旦进入初始化状态,模块将保持在该状态,不存在返回未初始化状态的路径。

5.2 操作场景

Port Driver的典型操作场景包括:

  1. 初始化场景

    • 系统启动时,配置工具生成Port_ConfigType结构
    • 启动代码调用Port_Init函数,传入配置结构
    • Port Driver初始化所有端口引脚,设置方向、模式和初始电平
    • 未使用的引脚被设置为定义状态
  2. 运行时方向变更场景

    • 某些应用需要在运行时更改引脚方向(如单线双向通信)
    • 应用调用Port_SetPinDirection更改配置为"方向可变更"的引脚
    • 方向更改以原子方式执行,避免数据竞争问题
  3. 刷新方向场景

    • 当怀疑由于EMC问题或软件错误导致端口方向寄存器损坏时
    • 应用调用Port_RefreshPortDirection
    • 固定方向的引脚被刷新为原始配置值,而可变方向的引脚保持不变

6. 总结

AUTOSAR Port Driver作为微控制器抽象层的重要组件,为上层软件提供对微控制器端口和引脚的统一配置和管理。其主要特点和优势包括:

  1. 标准化接口

    • 提供符合AUTOSAR标准的API函数
    • 增强软件可移植性和互操作性
  2. 灵活配置

    • 支持多种引脚模式和属性配置
    • 适应不同微控制器和应用需求
  3. 运行时功能

    • 支持运行时引脚方向变更
    • 提供方向刷新机制增强鲁棒性
  4. 安全性设计

    • 要求原子操作避免数据竞争
    • 明确的状态管理确保正确使用

通过Port Driver,AUTOSAR实现了对微控制器低级硬件资源的抽象和标准化管理,简化了上层软件的开发,提高了系统的可靠性和可维护性。作为汽车电子控制单元软件架构的基础组件,Port Driver的正确配置和使用对整个系统的稳定运行至关重要。
