什么是网关

网关用来控制流程的流向，简而言之，当流程实例在运转过程中，从一个节点跳转到下一个节点时，需要人为的控制某些条件，即只有满足这些条件的时候才会触发节点的跳转时，就可以考虑使用网关

常用的网关

activity提供了多种网关可供选择使用，从插件的流程设计器中大致可以看到有多种网关，分别是：并行网关、排他网关、包含网关以及基于事件类型的网关

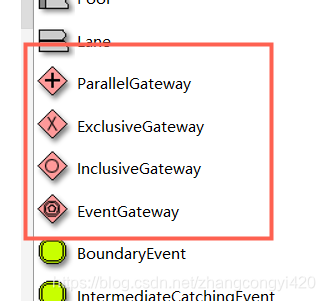

在这里插入图片描述

排他网关 Exclusive Gateway

排他网关又叫互斥网关，条件计算为true的顺序流才会被选择继续流程，有且只有一条流程出线的出口，如果出现多个条件为true,则会默认选择第一条true来执行，如果没有条件输出true，流程走到这一步的时候则会报错

并行网关 Parallel Gateway

它可以将执行分支（fork）为多条路径，也可以合并（join）执行的多条入口路径。简单来说就是，并行网关它可以有多条入口和出口，并在合并入口处会等待其他分支执行完࿰
