activity并行网关

即同时执行并行网关后的多个作业(task/事件/任务)

即同时收回执行多条后继续主流程中的后续一条事件

我这里也只是跑了一个较为简单的并行网关demo

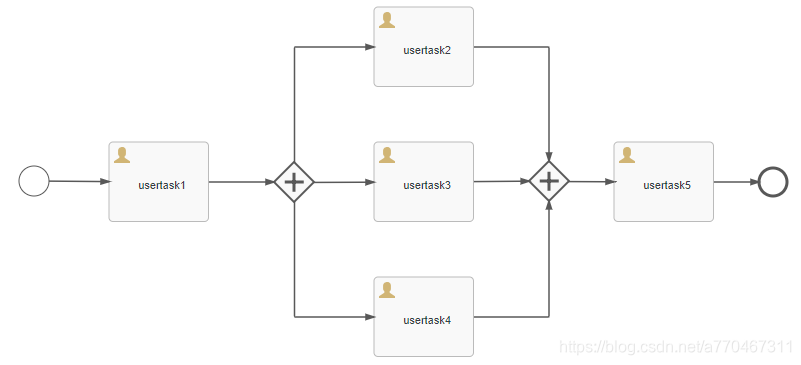

以下是我跑的流程图:

以下是BPMN2.0 的XML：

<process id="Eventgateway" name="Eventgateway" isExecutable="true">
    <documentation>并行网关dome</documentation>
    <startEvent id="start" name="开始"></startEvent>
    <parallelGateway id="parallelgatewaysend"></parallelGateway>
    <userTask id="usertask1" name="usertask1"></userTask>
    <userTask id="usertask2" name="usertask2"></userTask>
    <userTask id="usertask3" name="usertask3"></userTask>
    <userTask id="usertask4" name="usertask4"></userTask>
    <parallelGateway id="parallelgatewayput"></paralle
