activity并行网关Parallel Gateway和包容性网关Inclusive Gateway

一、并行网关

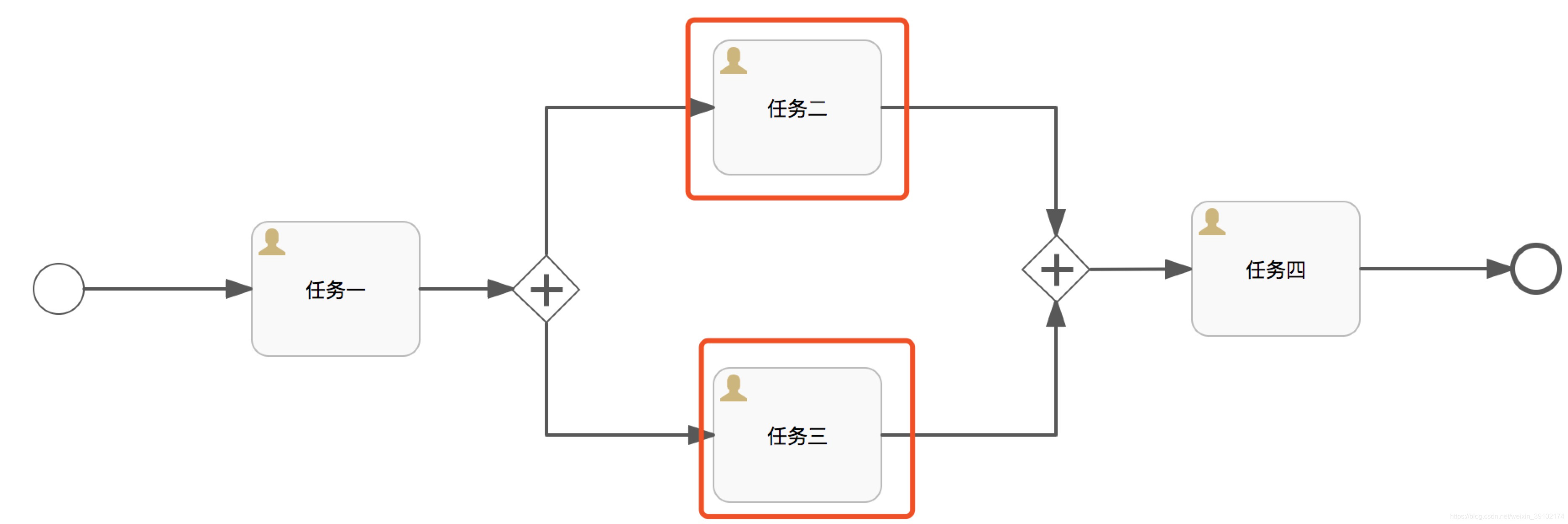

1.并行网关Parallel Gateway

“任务一”完成后产生两个并行任务。

即使并行网关上的sequence flow有流转条件 ，默认忽略流转条件，产生并行任务。

上图第一个并行网关是"fork",第二个并行网关相当于"join"。

只有并行网关产生的并行任务全部完成后才会汇集到"任务四"。

二、包容性网关

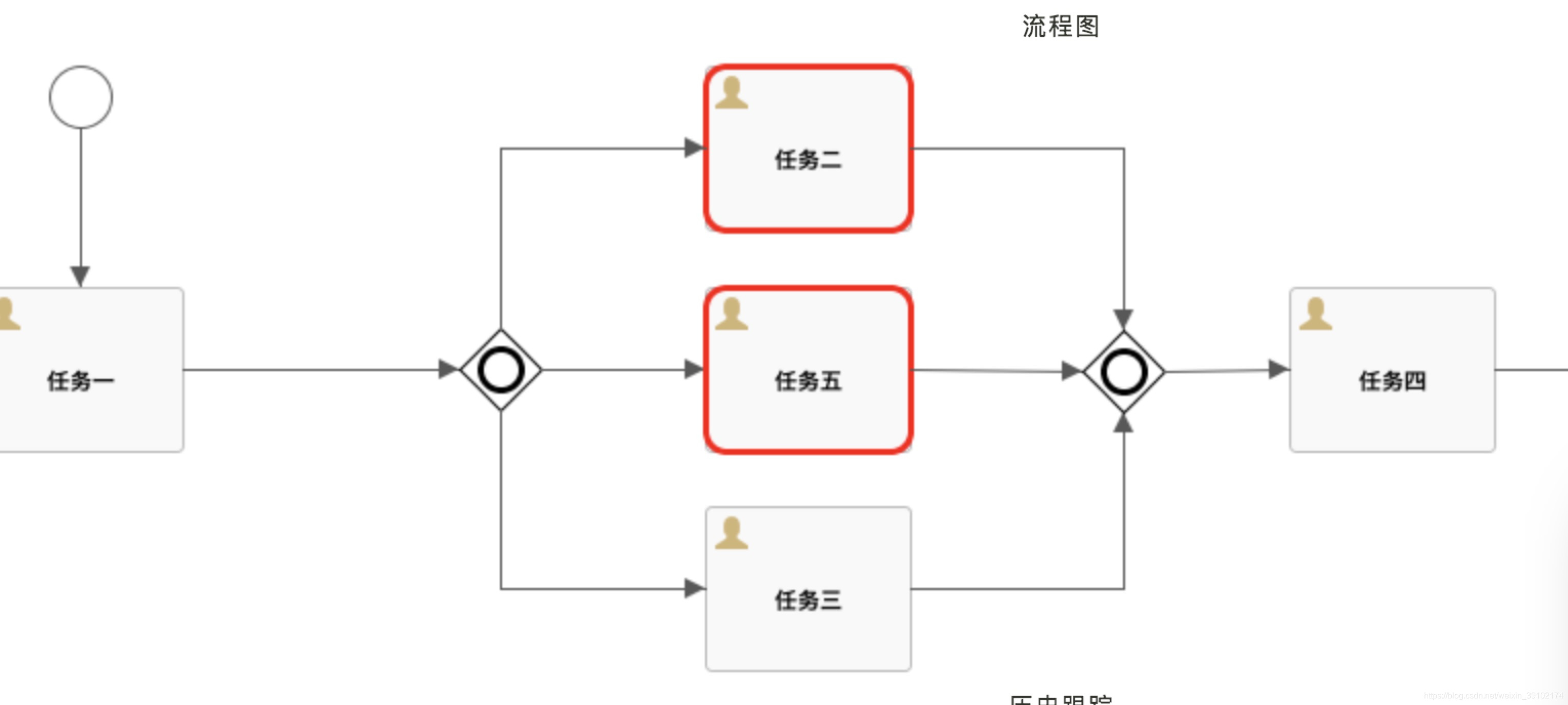

三条sequenceflow的流转条件分别是:${circulationConditions=="Y"}、${circulationConditions=="Y"}、${circulationConditions=="N"}

"任务一"完成后传输“circulationConditions==Y”,则结果是如上图所示的情景，任务二和任务五都完成后流转到“任务四”。

包容性网关(include getway)是排他网关和并行网关的集合，包含两种网关的特性。
