Android 系统 UI - SystemUI之功能介绍和UI布局实现

前言

Android ROM开发过程中，难免会涉及到对SystemUI的修改，之前做过一些这方面的工作，现在整理下，准备按照如下章节介绍SystemUI.借此对SystemUI做下整体性回顾。
-SystemUI之常见需求/Bug整理
-SystemUI之为我所用
该系列的博文都会基于android L的代码分析。本篇主写SystemUI界面构成以及代码的整体框架。

SystemUI功能介绍

手机中的下拉状态栏，锁屏，通知以及最近打开任务列表等功能都是SystemUI实现的。Android L对SystemUI做的更新比较大，体现在
- Notification 和 Quick Settings 被合并在一个界面中
- KeyGuard和SystemUI联系更紧密了，KeyGuard作为一个Java lib库供SystemUI调用
- Recents App采用了叠加立体式显示效果，界面更加绚丽。

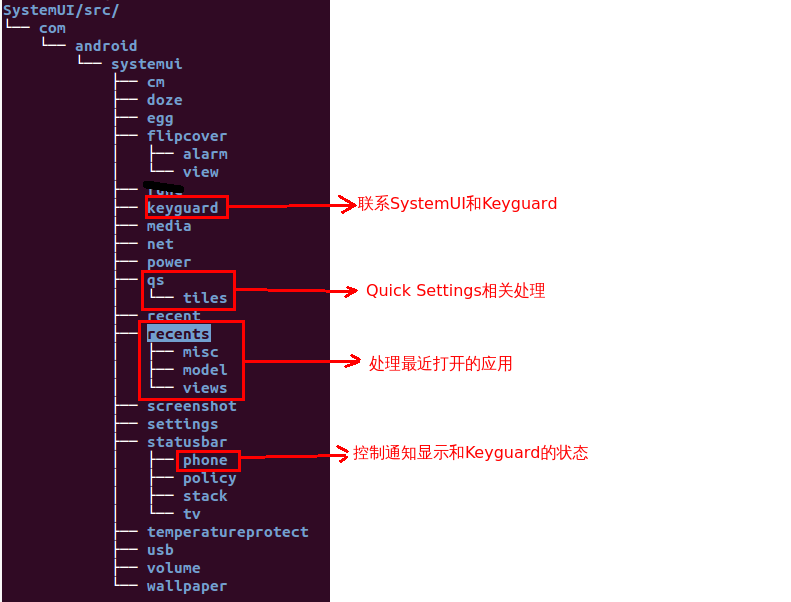

SystemUI的代码结构如下图：
这里写图片描述

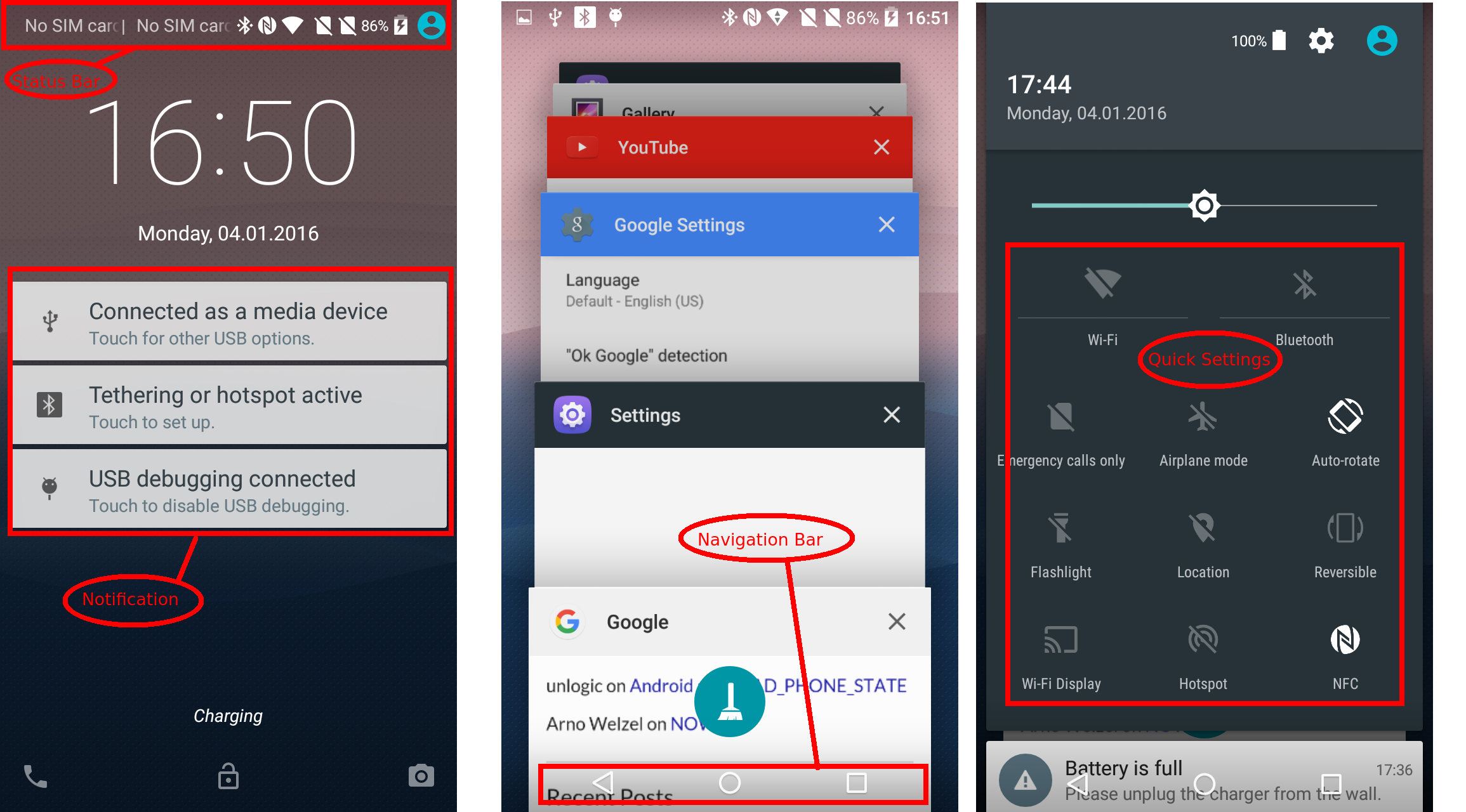

主要功能点对应的界面如下图所示：

SystemUI主要视图

SystemUI的根视图是在PhoneStatusBar的makeStatusBarView()方法中加载的。

protected PhoneStatusBarView makeStatusBarView() {
    mStatusBarWindow = (StatusBarWindowView) View.inflate(context,
                    R.layout.super_status_bar, null);
}

通过对super_status_bar.xml文件的认识，就能了解SystemUI的大体视图构成。下面贴出省略后的该文件代码片段：

<!-- This is the combined status bar / notification panel window. -->
<com.android.systemui.statusbar.phone.StatusBarWindowView>
    <com.android.systemui.statusbar.BackDropView
            android:id="@+id/backdrop">
        <ImageView android:id="@+id/backdrop_back" />
        <ImageView android:id="@+id/backdrop_front"/>
    </com.android.systemui.statusbar.BackDropView>

    <com.android.systemui.statusbar.ScrimView android:id="@+id/scrim_behind"
        />

    <com.android.systemui.statusbar.AlphaOptimizedView
        android:id="@+id/heads_up_scrim"/>

    <include layout="@layout/status_bar"/>

    <FrameLayout android:id="@+id/brightness_mirror">
        <FrameLayout         android:background="@drawable/brightness_mirror_background">
        <include layout="@layout/quick_settings_brightness_dialog"/>
        </FrameLayout>
    </FrameLayout>

    <com.android.systemui.statusbar.phone.PanelHolder
        android:id="@+id/panel_holder">
        <include layout="@layout/status_bar_expanded"/>
    </com.android.systemui.statusbar.phone.PanelHolder>

    <com.android.systemui.statusbar.ScrimView   android:id="@+id/scrim_in_front"/>

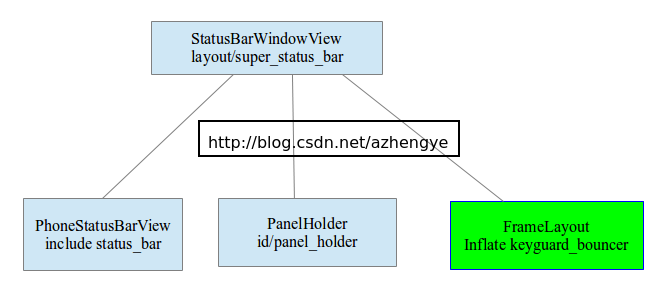

</com.android.systemui.statusbar.phone.StatusBarWindowView上述view从layout看主要分为三块。

- include进来的status_bar布局,也就是PhoneStatusBarView。
- PanelHolder
- ScrimView
这里写图片描述
其实这里还漏掉了一个重要的view—-keyguard_bouncer，它不是直接在layout布局里加入的，只有用户设置锁屏保护后才可见。至于ScrimView我在开发中没有修改过，具体作用不甚清楚，在此不做介绍了，以免误人子弟。

PhoneStatusBarView

PhoneStatusBarView主要用来显示系统状态、通知等,主要包括 notification icons 和 status bar icons

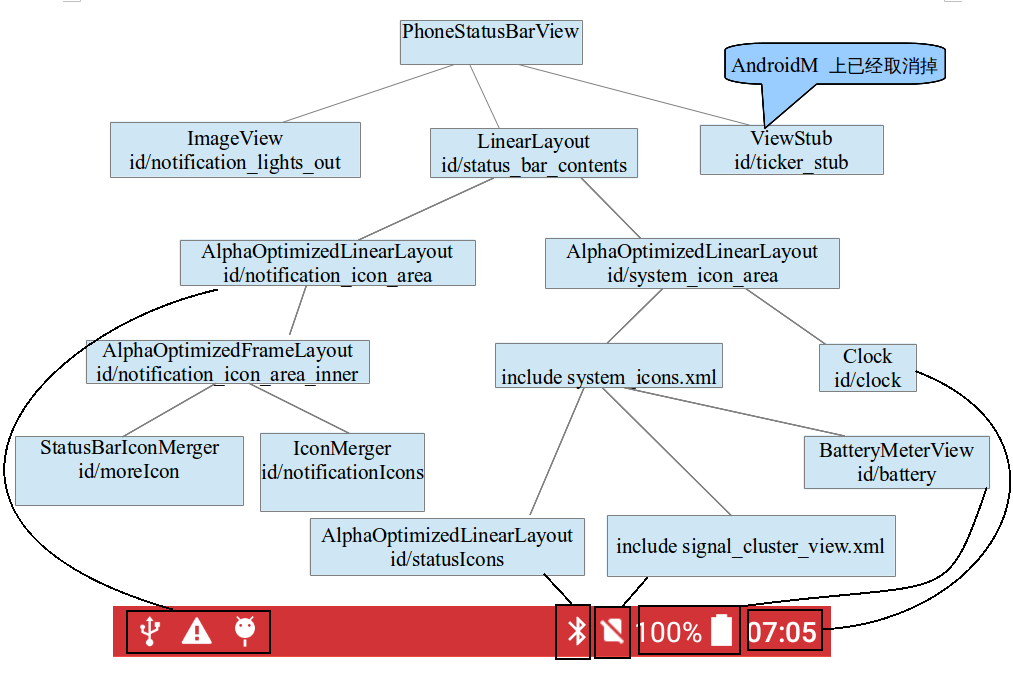

下面是PhoneStatusBarView的view 树形图：
这里写图片描述

PanelHolder

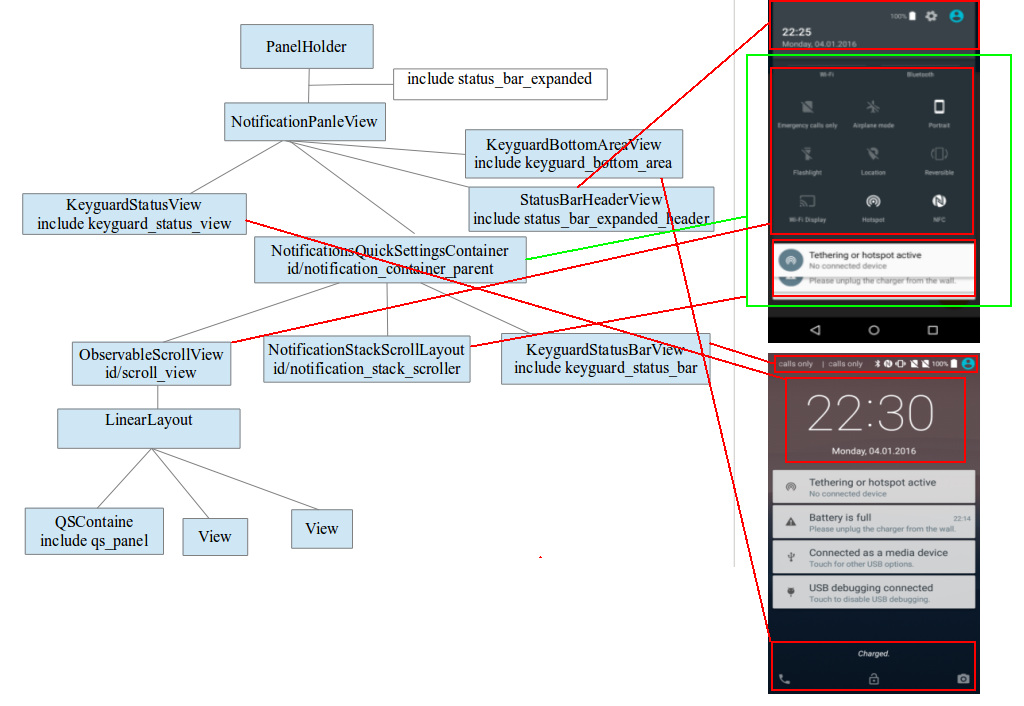

PanelHolder是用户下拉 status bar 后得到的 view。它主要包含 QuickSettings 和 Notification panel 两个部分。PanelHolder是一个继承自FrameLayout的自定义view,它的内容是通过include status_bar_expanded.xml进行填充的。PanelHolder的布局比较复杂，为了提高view的重用性大量的使用了include标签。下面是PanelHolder的view树形图, 只给出了了主要的view：
这里写图片描述

keyguard_bouncer

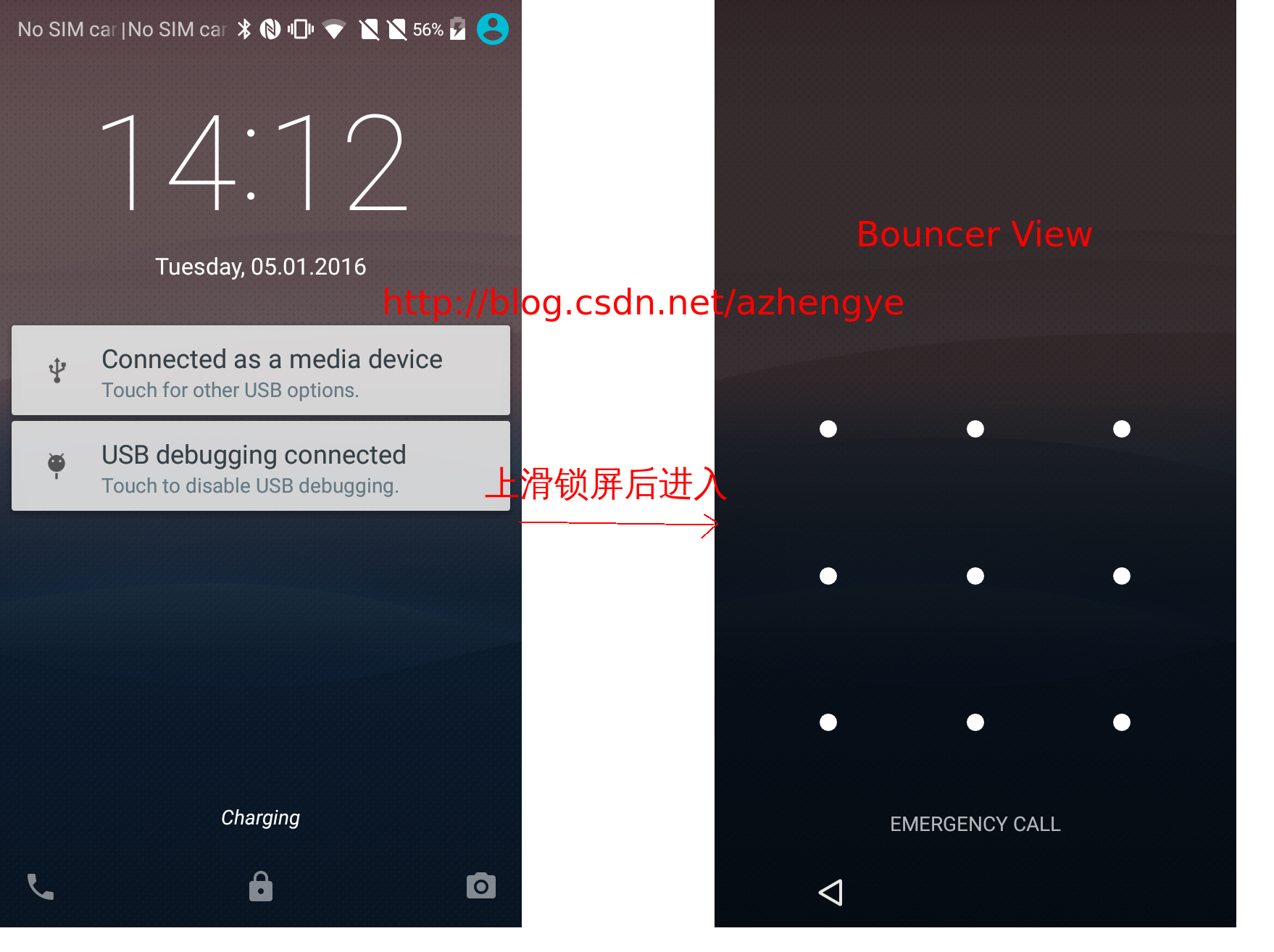

先来看看keyguard_bouncer是个什么样。
这里写图片描述

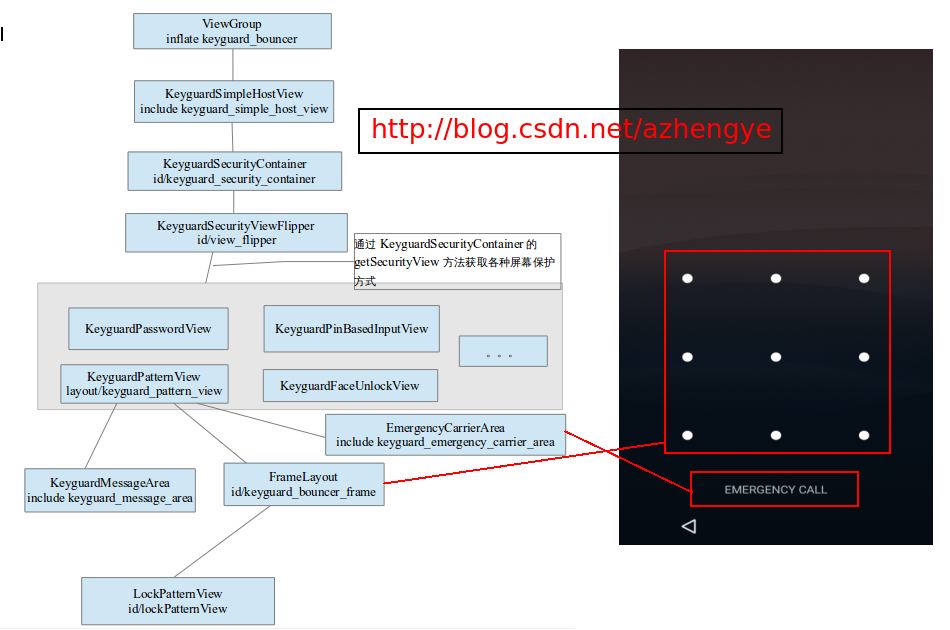

需要注意的是keyguard_bouncer view 有多种形式，这里设置的是图案解锁，如果设置的是密码解锁keyguard_bouncer就会以数字键盘的形式显示出来。但无论是哪种解锁模式，都是在KeyguardBouncer类中加载进来的。

/**
 * A class which manages the bouncer on the lockscreen.
 */
public class KeyguardBouncer {
    private ViewGroup mRoot;
    private ViewGroup mContainer;

    private void inflateView() {
        mRoot = (ViewGroup) LayoutInflater.from(mContext).inflate(R.layout.keyguard_bouncer, null);
        mContainer.addView(mRoot, mContainer.getChildCount());
    }
}
