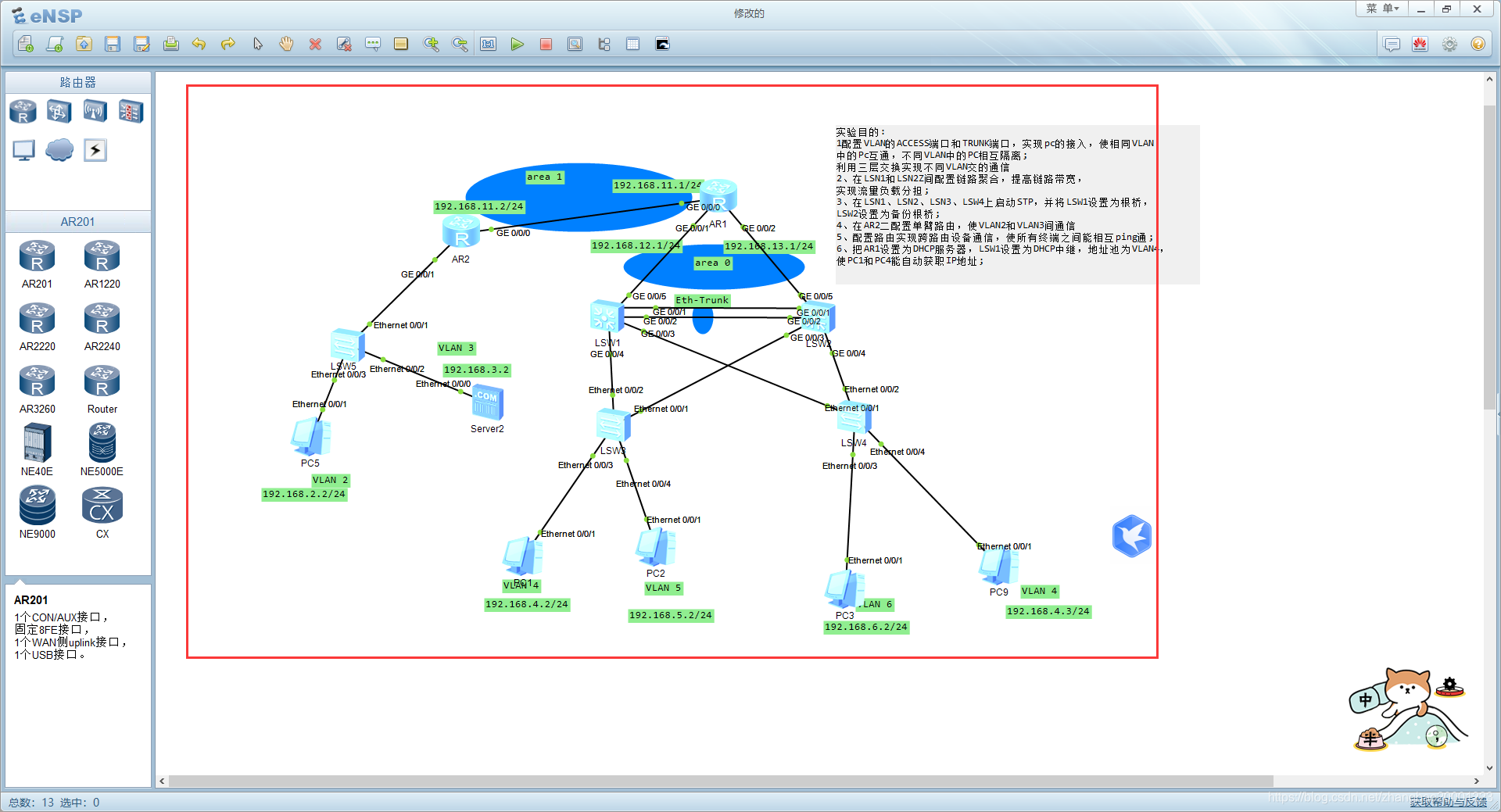

## 拓扑图

## 实验目的:
1、配置VLAN的ACCESS端口和TRUNK端口,实现pc的接入,使相同VLAN
中的Pc互通,不同VLAN中的PC相互隔离;
利用三层交换实现不同VLAN交的通信
2、在LSN1和LSN2Z间配置链路聚合,提高链路带宽,
实现流量负载分担;
3、在LSN1、LSN2、LSN3、LSW4上启动STP,并将LSW1设置为根桥,
LSW2设置为备份根桥;
4、在AR2二配置单臂路由,使VLAN2和VLAN3间通信
5、配置路由实现跨路由设备通信,使所有终端之间能相互ping通;
6、把AR1设置为DHCP服务器,LSW1设置为DHCP中继,地址池为VLAN4,
使PC1和PC4能自动获职IP地址;
实验目的1
因实验配置需要 实验目的1 与实验目的 3 需要同时满足
1配置VLAN的ACCESS端口和TRUNK端口,实现pc的接入,使相同VLAN 中的Pc互通,不同VLAN中的PC相互隔离;
LSW1
sys
sys LSW1
undo info-center enable 关闭调试信息
v b 4 5 添加vlan4和vlan5
int g0/0/4
p l t
p t a v a 设置trunk模式
q
int vlanif 4
ip add 192.168.4.1 24 设置vlanif4 ip地址
q
int vlanif 5
ip add 192.168.5.1 24 设置vlanif5 ip地址
q
int g0/0/3
p l t
p t a v a 配置trunk
q
链路聚合配置命令
```
int Eth-Trunk 1
p l t
p t a v a 配置trunk
q
将端口g0/0/1和g0/0/2添加到eth-Trunk 1里面去
int g0/0/1
eth-Trunk 1
int g0/0/2
eth-Trunk 1
```
LSW2的配置命令一样配置
sys
sys LSW2
undo info-center enable 关闭调试信息
v b 4 6
int g0/0/4
p l t
p t a v a
q
int vlanif 4
ip add 192.168.4.1 24
q
int vlanif 6
ip add 192.168.6.1 24
q
int g0/0/3
p l t
p t a v a
q
链路聚合配置命令
int Eth-Trunk 1
p l t
p t a v a
q
int g0/0/1
eth-Trunk 2
int g0/0/2
eth-Trunk 2
LSW3
sys
sys LSW3
undo info-center enable
v b 4 5
int e0/0/3
p l a
p d v 4
q
int e0/0/4
p l a
p d v 5
q
int e0/0/2
p l t
p t a v a
q
int e0/0/1
p l t
p t a v a
LSW4
sys
sys LSW4
undo info-center enable
v b 4 6
int e0/0/3
p l a
p d v 6
q
int e0/0/4
p l a
p d v 4
q
int e0/0/2
p l t
p t a v a
q
int e0/0/1
p l t
p t a v a
以上命令是实现全网相同的vlan可以互通 不同的vlan不可以互通

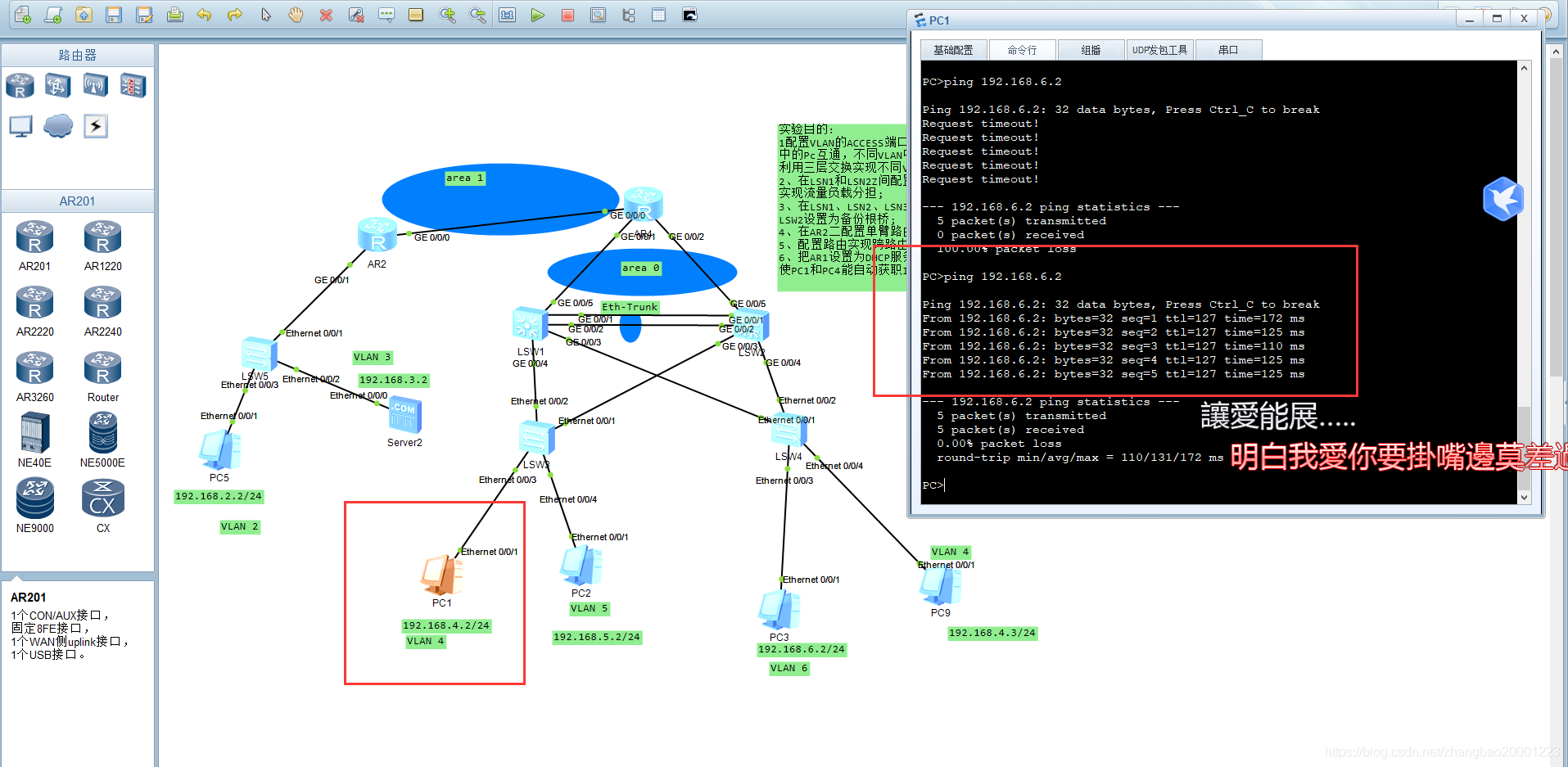

测试图如下
实现全网互通vlan
在核心交换机上配置相应的vlanif
SWL1
vlan6
int vlanif 6
ip add 192.168.6.1 24
SW2
VLAN 5
INT VLANIF 5
IP ADD 192.168.5.1 24
以上命令是实现全网互通

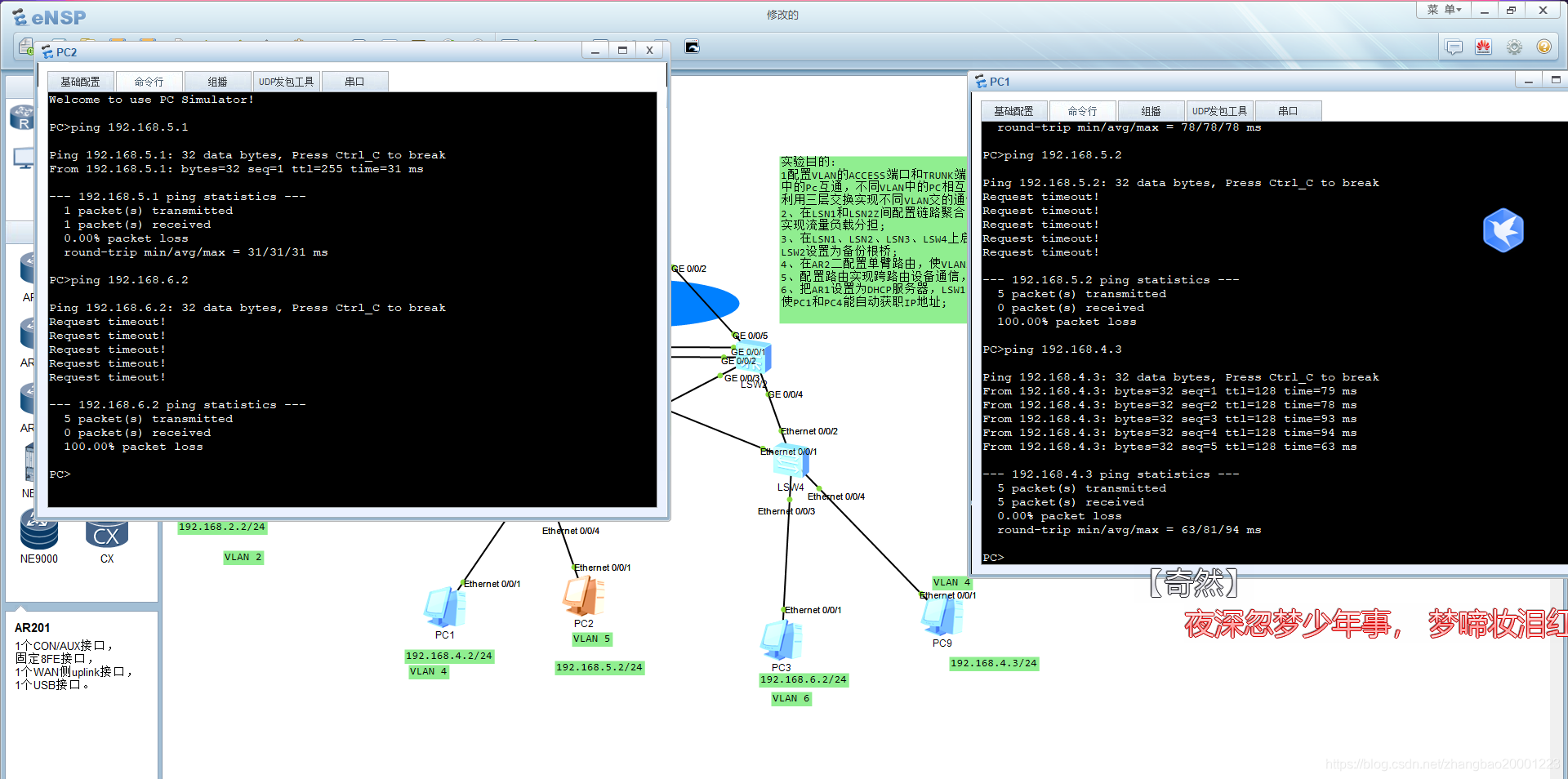

测试图
实验目的1 和 目的2完成
实验目的3
3、在LSN1、LSN2、LSN3、LSW4上启动STP,并将LSW1设置为根桥, LSW2设置为备份根桥;
配置命令如下
LSW1
sys
stp enable
stp mode stp
stp priority 4096
LSW1最为优先级
LSW2
sys
stp enable
stp mode stp
stp priority 8192
LSW2 为备用优先级
LSW3
sys
stp enable
stp mode stp
LSW4
sys
stp enable
stp mode stp

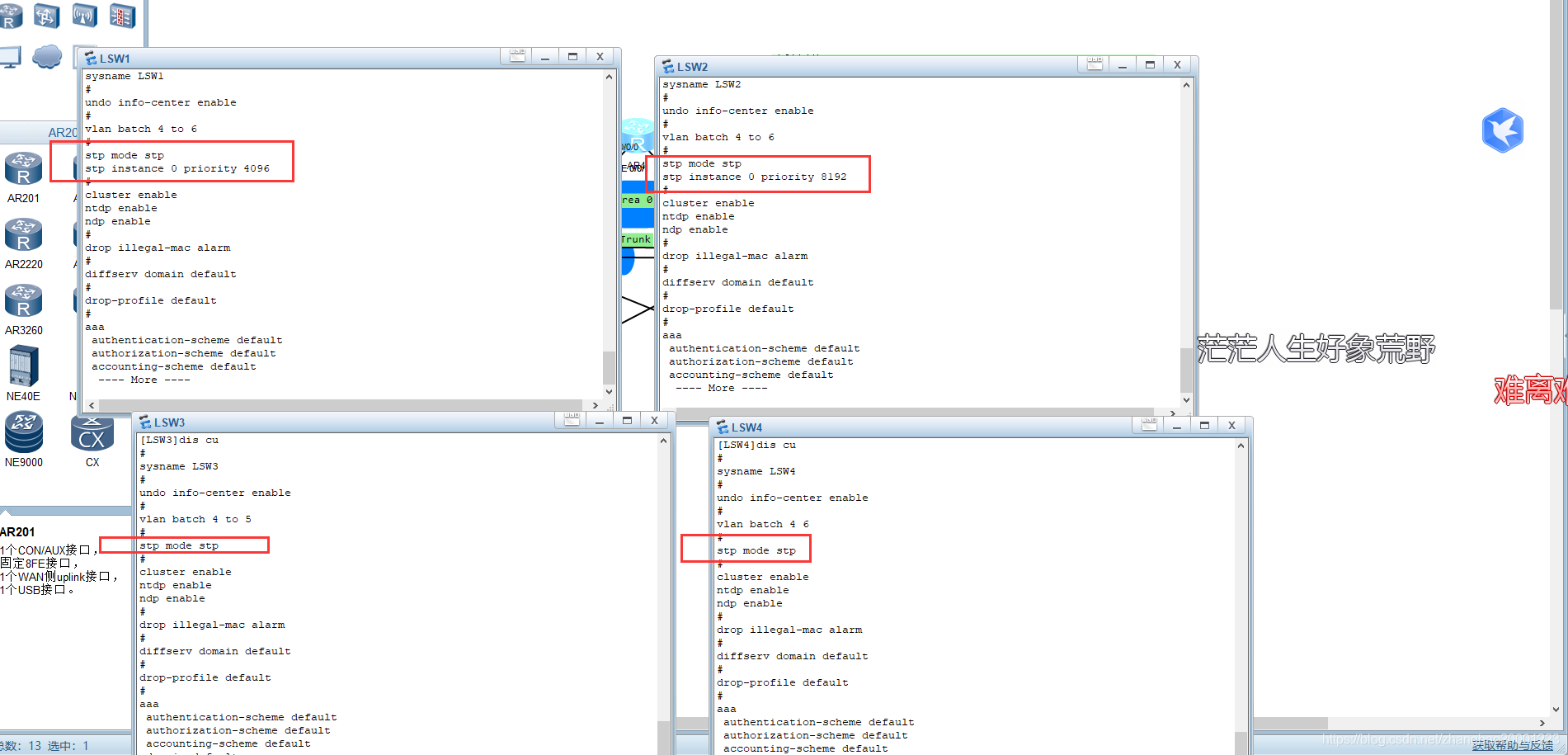

测试图如下
实验目的4
4、在AR2二配置单臂路由,使VLAN2和VLAN3间通信
AR2
int g0/0/1.1
ip add 192.168.2.1 24
d t v 2
a b e
q
int g0/0/1.2
ip add 192.168.3.1 24
d t v 3
a b e
LSW5
v b 2 3
int e0/0/3
p l a
p d v 2
int e0/0/2
p l a
p d v 3
int e0/0/1
p l t
p t a v a

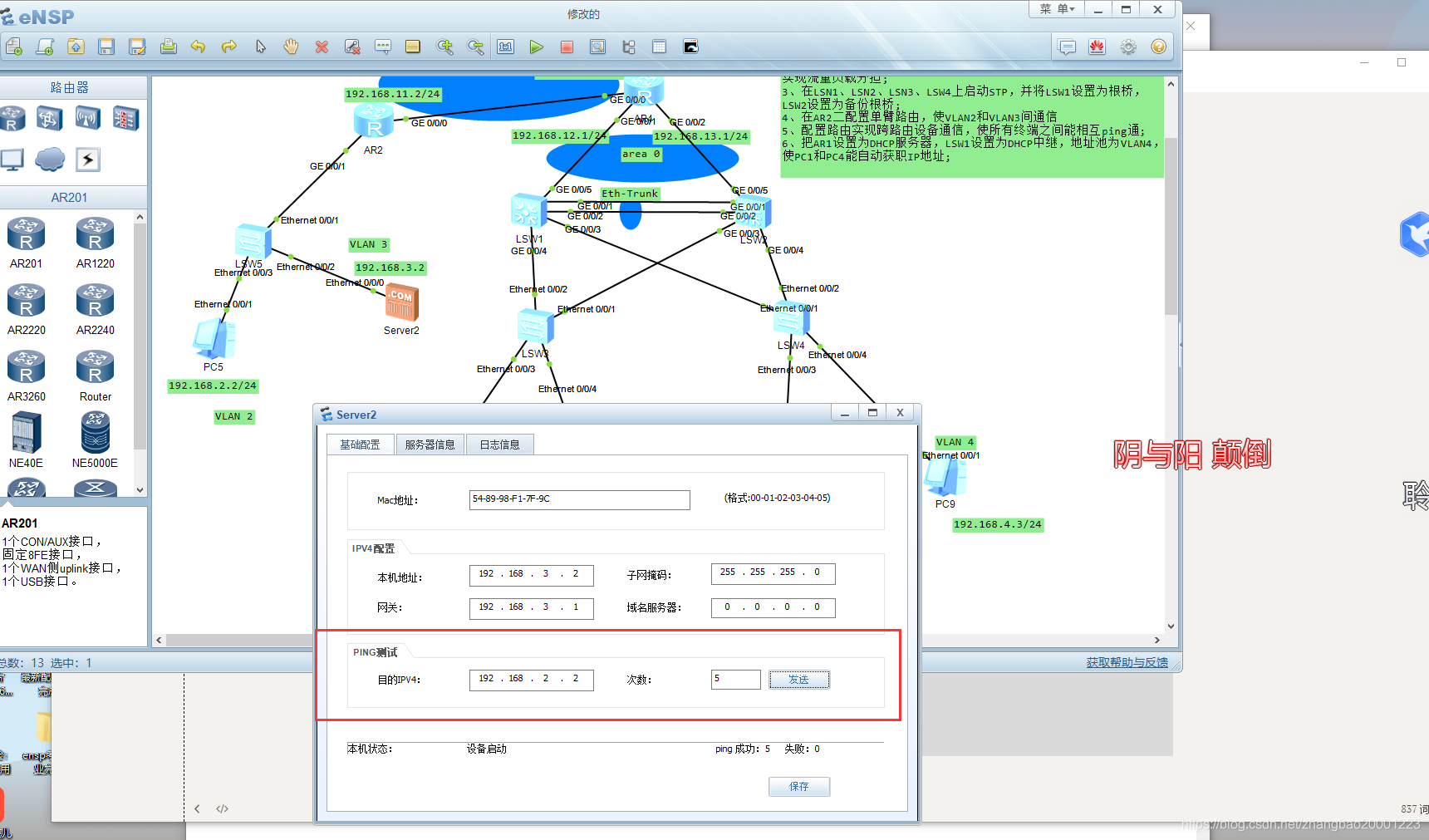

测试图如下
实验目的5
5、配置路由实现跨路由设备通信,使所有终端之间能相互ping通;
AR2
int LoopBack 0
IP ADD 4.4.4.4 32
q
ospf 1 rou 4.4.4.4
area 0
net 0.0.0.0 0.0.0.0
q
int g0/0/0
ip add 192.168.11.1 24
AR1
int LoopBack 0
IP ADD 3.3.3.3 32
q
ospf 1 rou 3.3.3.3
area 0
net 0.0.0.0 0.0.0.0
int g0/0/0
ip add 192.168.11.2 24
q
int g0/0/1
ip add 192.168.12.1 24
int g0/0/2
ip add 192.168.13.1 24
LSW1
int LoopBack 0
IP ADD 1.1.1.1 32
q
ospf 1 rou 1.1.1.1
area 0
net 0.0.0.0 0.0.0.0
q
vlan 12
int vlanif 12
ip add 192.168.12.2 24
q
int g0/0/5
p l a
p d v 12
LSW2
int LoopBack 0
IP ADD 2.2.2.2 32
q
ospf 1 rou 2.2.2.2
area 0
net 0.0.0.0 0.0.0.0
q
vlan 13
int vlanif 13
ip add 192.168.13.2 24
q
int g0/0/5
P L A
p d v 13

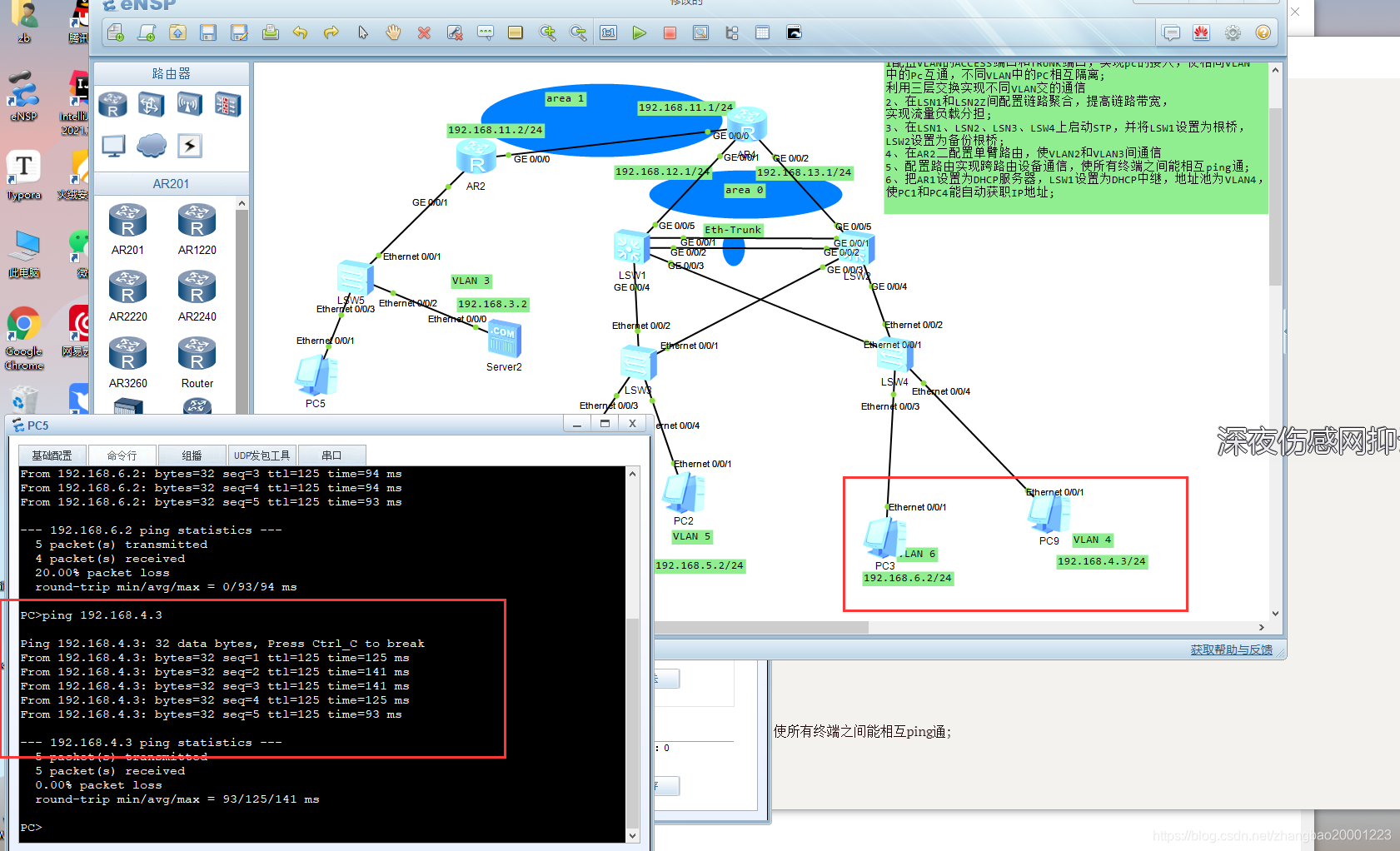

测试图如下
实验目的6
6、把AR1设置为DHCP服务器,LSW1设置为DHCP中继,地址池为VLAN4, 使PC1和PC4能自动获职IP地址;
AR1
sys
dhcp enable
ip pool pool_VLAN4
network 192.168.4.0 mask 24 地址池长度
gateway-list 192.168.4.1 网关
dns-list 192.168.4.1 dns地址
int g0/0/1
dhcp select global
q
int g0/0/2
dhcp select global
LSW1
sys
dhcp enable
int vlanif 4
dhcp select relay
dhcp relay server-ip 192.168.12.1
LSW2
sys
dhcp enable
int vlanif 4
dhcp select relay
dhcp relay

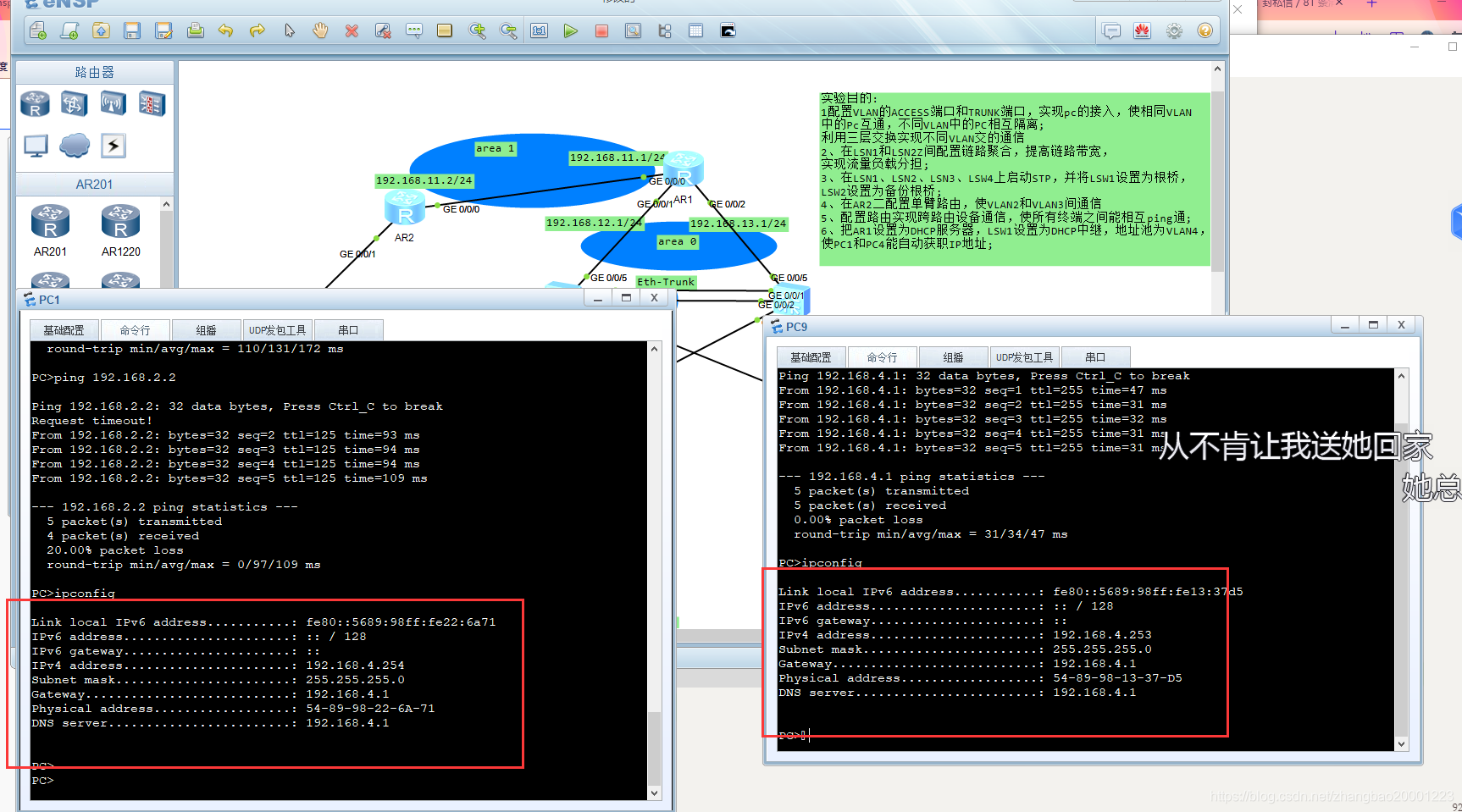

测试图如下
