实验配置了两台交换机和一台路由器，实现VLAN、DHCP服务，内部网络互通，并通过RIP协议学习路由。路由器配置NAT允许192.168.10.0和192.168.20.0网段访问公网，并通过策略路由确保特定流量走特定出口。同时，通过BFD监控电信链路，故障时切换到联通链路。此外，设置策略路由使得教学楼流量走电信出口，宿舍楼流量走联通出口。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

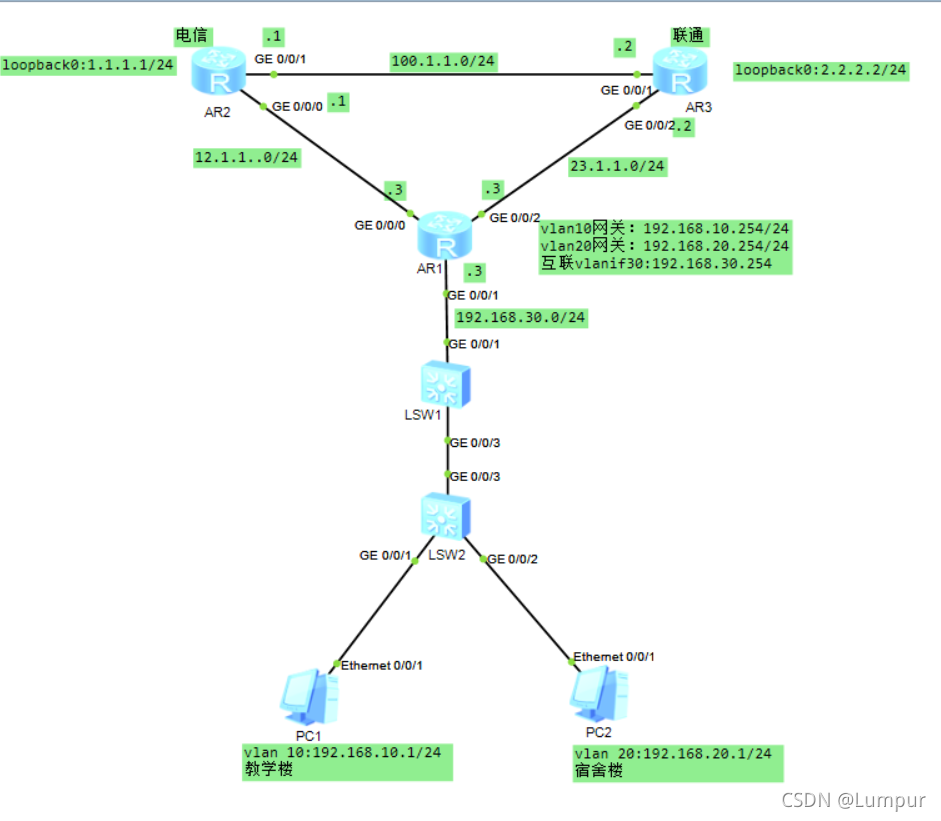

实验拓扑图如下：
在这里插入图片描述

LSW2的配置：

<Huawei>sys
[Huawei]undo info-center enable
[Huawei]sysname LSW1
[LSW2]vlan batch 10 20
[LSW2]int g0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type access
[LSW2-GigabitEthernet0/0/1]port default vlan 10
[LSW2-GigabitEthernet0/0/1]quit
[LSW2]int g0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type access
[LSW2-GigabitEthernet0/0/2]port default vlan  20
[LSW2-GigabitEthernet0/0/2]quit
[LSW2]int g0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type trunk
[LSW2-GigabitEthernet0/0/3]port trunk allow-pass vlan all

LSW1的配置：
（1）、vlan的配置：

[LSW1]vlan batch 10 20 30
[LSW1]int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20
[LSW1-GigabitEthernet0/0/3]quit
[LSW1]int vlanif 10
[LSW1-Vlanif10]ip add 192.168.10.254 24
[LSW1-Vlanif10]quit
[LSW1]int vlanif 20
[LSW1-Vlanif20]ip add 192.168.20.254 24
[LSW1-Vlanif20]quit

（2）、DHCP配置：
PC1的配置：

[LSW1]ip pool vlan10
[LSW1-ip-pool-vlan10]network 192.168.10.0 mask 255.255.255.0
[LSW1-ip-pool-vlan10]gateway-list 192.168.10.254
[LSW1-ip-pool-vlan10]dns-list 8.8.8.8
[LSW1-ip-pool-vlan10]excluded-ip-address 192.168.10.2 192.168.10.253
[LSW1-ip-pool-vlan10]lease day 3
[LSW1-ip-pool-vlan10]quit
[LSW1]int vlanif 10
[LSW1-Vlanif10]dhcp select global

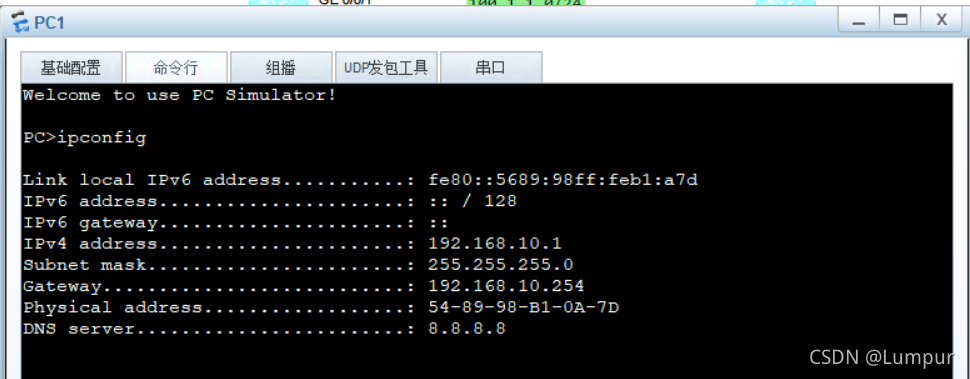

在这里插入图片描述

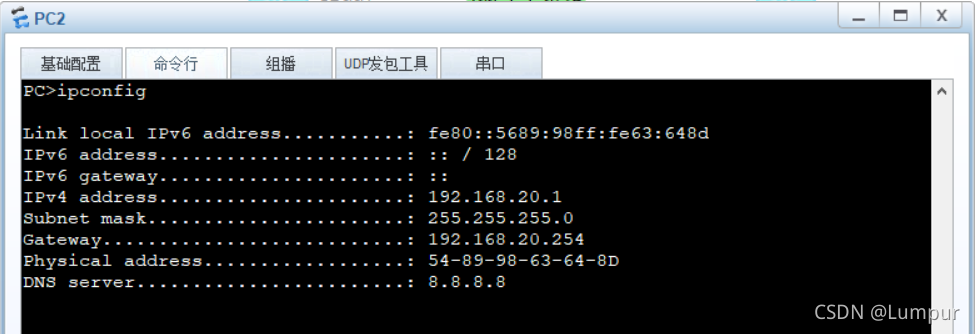

PC2的配置：

[LSW1]ip pool vlan20
[LSW1-ip-pool-vlan20]network 192.168.20.0 mask 255.255.255.0
[LSW1-ip-pool-vlan20]gateway-list 192.168.20.254
[LSW1-ip-pool-vlan20]dns-list 8.8.8.8
[LSW1-ip-pool-vlan20]excluded-ip-address 192.168.20.2 192.168.20.253
[LSW1-ip-pool-vlan20]lease day 3
[LSW1-ip-pool-vlan20]quit
[LSW1]int vlanif 20
[LSW1-Vlanif20]dhcp select global

在这里插入图片描述
PC1 ping PC2 结果
在这里插入图片描述
LSW1接口配置：

[LSW1]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 30
[LSW1-GigabitEthernet0/0/1]quit
[LSW1]int vlanif 30
[LSW1-Vlanif30]ip add 192.168.30.254 24

（3）、内网全通配置：

[LSW1]rip
[LSW1-rip-1]net 192.168.30.0
[LSW1-rip-1]net 192.168.10.0
[LSW1-rip-1]net 192.168.20.0

（4）、实现访问公网

[LSW1]ip route-static 0.0.0.0 0.0.0.0 192.168.30.3

AR1的配置：
（1）、接口配置：

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.30.3 24
[AR1-GigabitEthernet0/0/1]undo shut
[AR1-GigabitEthernet0/0/1]quit
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 12.1.1.3 24
[AR1-GigabitEthernet0/0/0]undo shut
[AR1-GigabitEthernet0/0/0]quit
[AR1]int g0/0/2
[AR1-GigabitEthernet0/0/2]ip add 23.1.1.3 24
[AR1-GigabitEthernet0/0/2]undo shut

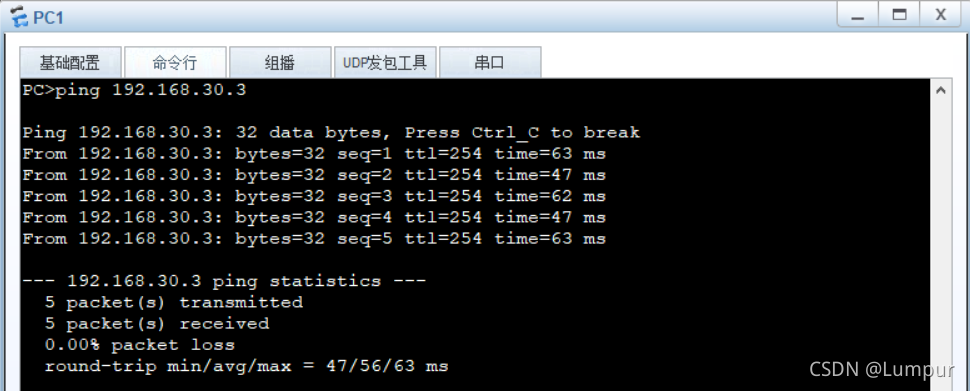

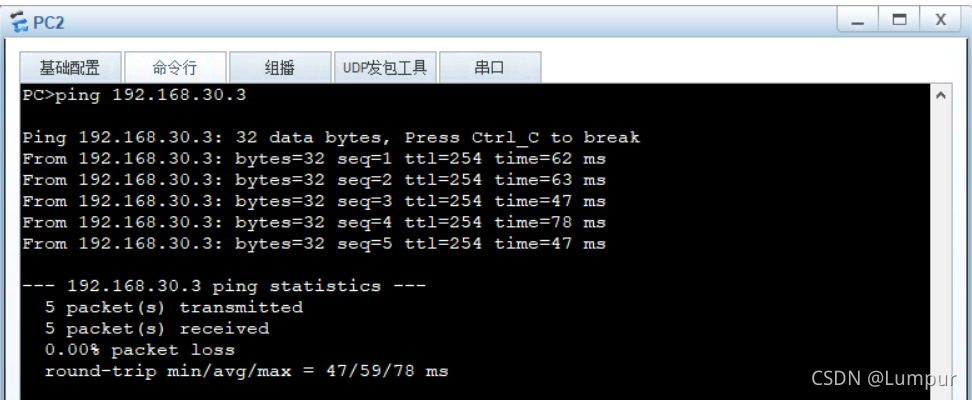

（2）、内网全通配置：

[AR1]rip
[AR1-rip-1]net 192.168.30.0

在这里插入图片描述在这里插入图片描述
（3）、NAT的配置（192.168.10.0和192.168.20.0网段可以访问电信）：

[AR1]acl 2000
[AR1-acl-basic-2000]rule 10 permit source 192.168.10.0 0.0.0.255
[AR1-acl-basic-2000]rule 20 permit source 192.168.20.0 0.0.0.255
[AR1-acl-basic-2000]quit
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]nat outbound 2000  \\使用出口的IP访问
[AR1-GigabitEthernet0/0/0]quit
[AR1]int g0/0/2
[AR1-GigabitEthernet0/0/2]nat ou
[AR1-GigabitEthernet0/0/2]nat outbound 2000
[AR1-GigabitEthernet0/0/2]

（4）、实现访问公网的配置：

[AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.1 preference 50  \\优先通过访问电信 默认优先级60，路由优先级越小，先选择该路由
[AR1]ip route-static 0.0.0.0 0.0.0.0 23.1.1.2

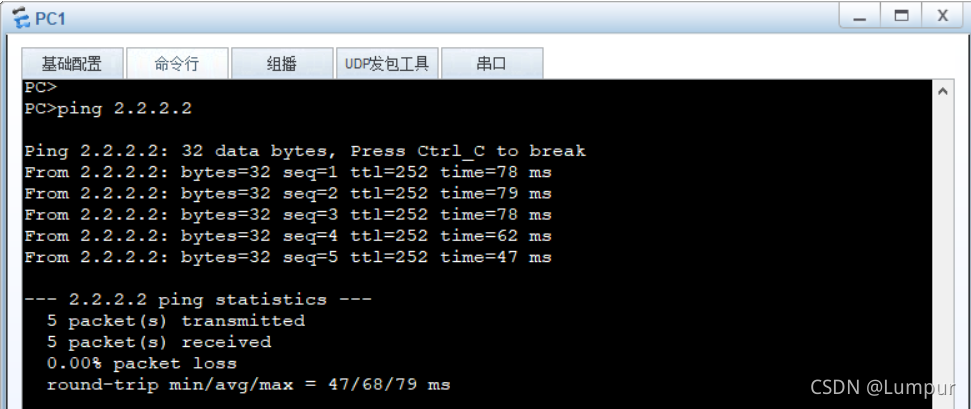

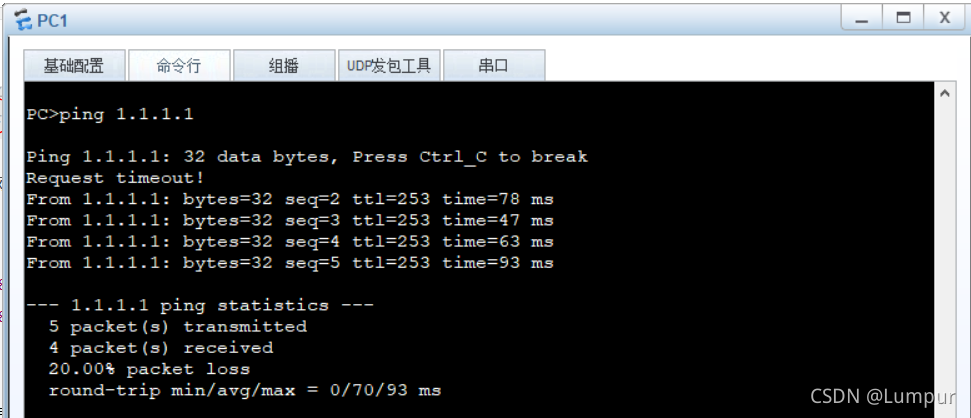

在这里插入图片描述
在这里插入图片描述
（5）、策略路由1，实现电信挂机，走联通的配置：
bfd去监测去电信的默认路由是否正常，不正常就从路由表中删除

[AR1]undo ip route-static 0.0.0.0 0.0.0.0 12.1.1.1 preference 50
[AR1]bfd
[AR1-bfd]quit
[AR1]bfd dianxin bind peer-ip 12.1.1.1 source-ip 12.1.1.3 auto
[AR1-bfd-session-dianxin]quit
[AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.1 preference 50 track bfd-s
[AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.1 preference 50 track bfd-session dianxin

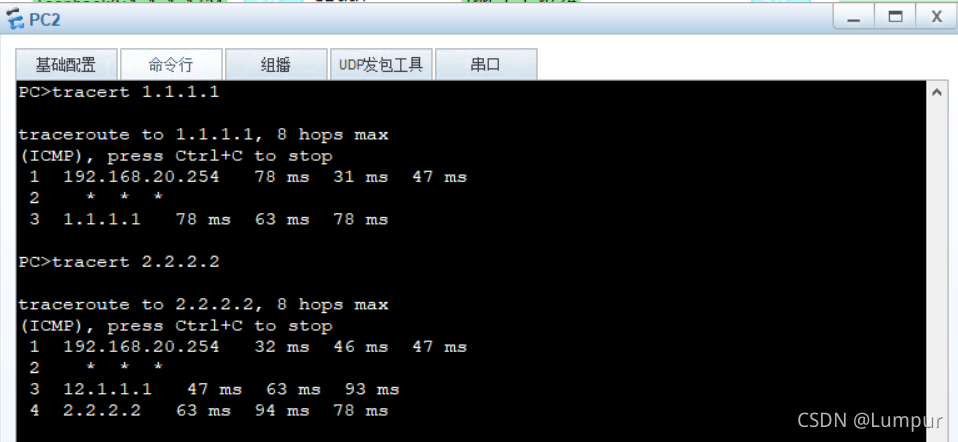

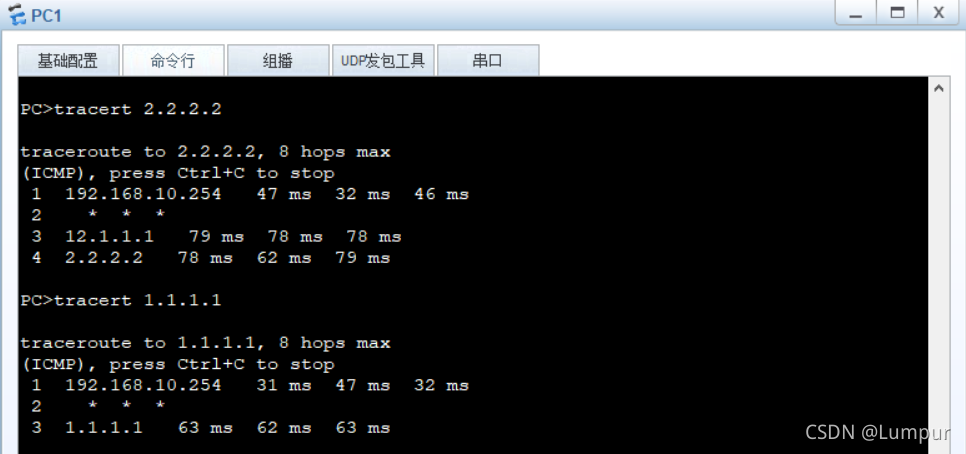

当去电信的默认路由正常的时候，无论访问电信的1.1.1.1还是联通的2.2.2.2
，路由都是从电信那边走的。
在这里插入图片描述
在这里插入图片描述

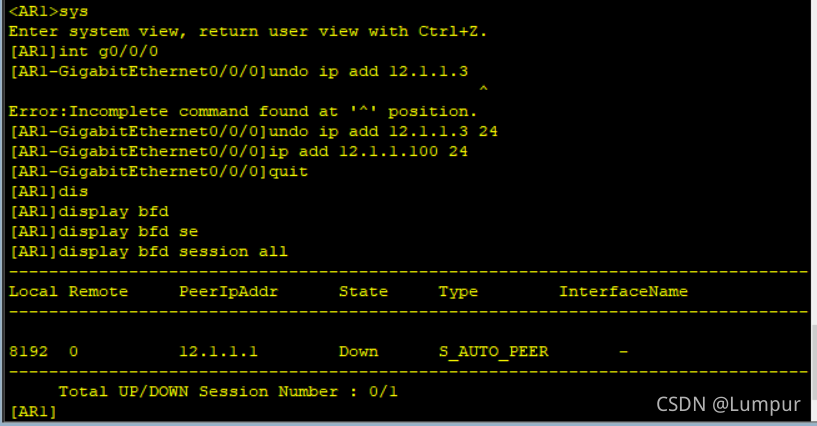

模拟电信出故障：
改变AR1的g0/0/0接口IP，可以方向bfd 的状态是down
在这里插入图片描述

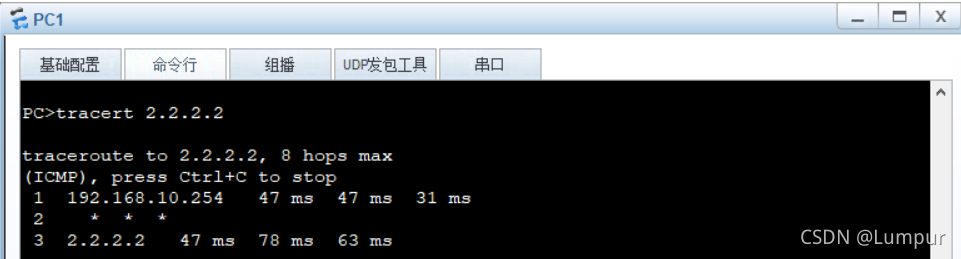

再次tracert一下2.2.2.2，发现不走电信，而是走联通。
在这里插入图片描述
（6）、策略路由2，教学楼走电信出口，宿舍楼走联通出口
前提：
在这里插入图片描述

  1. 配置ACL，匹配流量
[AR1]acl 2010
[AR1-acl-basic-2010]rule 10 permit source 192.168.10.0 0.0.0.255
[AR1-acl-basic-2010]quit
[AR1]acl 2020
[AR1-acl-basic-2020]rule 10 permit source 192.168.20.0 0.0.0.255
  1. 流分类
[AR1]traffic classifier jiaoxue
[AR1-classifier-jiaoxue]if-match acl 2010
[AR1-classifier-jiaoxue]quit
[AR1]traffic classifier sushe
[AR1-classifier-sushe]if-match acl 2020
  1. 流行为
[AR1]traffic behavior re-dianxin
[AR1-behavior-re-dianxin]redirect ip-nexthop 12.1.1.1
[AR1-behavior-re-dianxin]quit
[AR1]traffic behavior re-liantong
[AR1-behavior-re-liantong]redirect ip-nexthop 23.1.1.2
  1. 流策略
[AR1]traffic policy p
[AR1-trafficpolicy-p]classifier jiaoxue behavior re-dianxin   \\流分类和流行为绑定，教学楼和电信绑定，实现教学楼走电信网
[AR1-trafficpolicy-p]classifier sushe behavior re-liantong   \\流分类和流行为绑定，宿舍楼和联通绑定，实现宿舍楼走联通网
  1. 入接口应用策略路由
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]traffic-policy p inbound

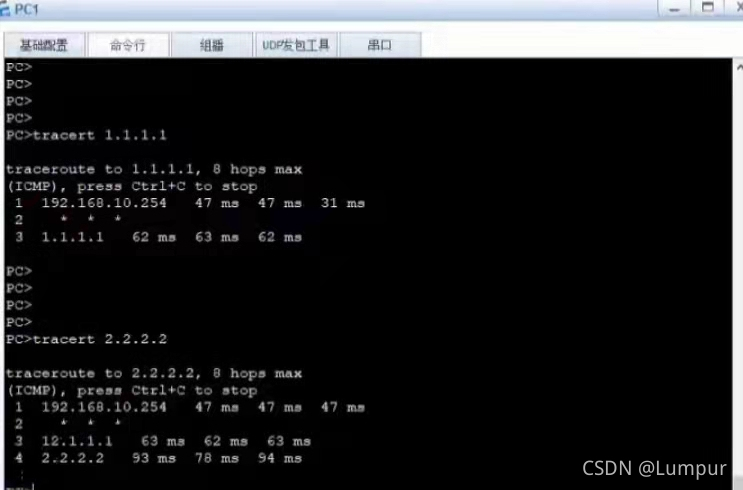

实验结果发现PC1（教学楼）只会从电信出
在这里插入图片描述

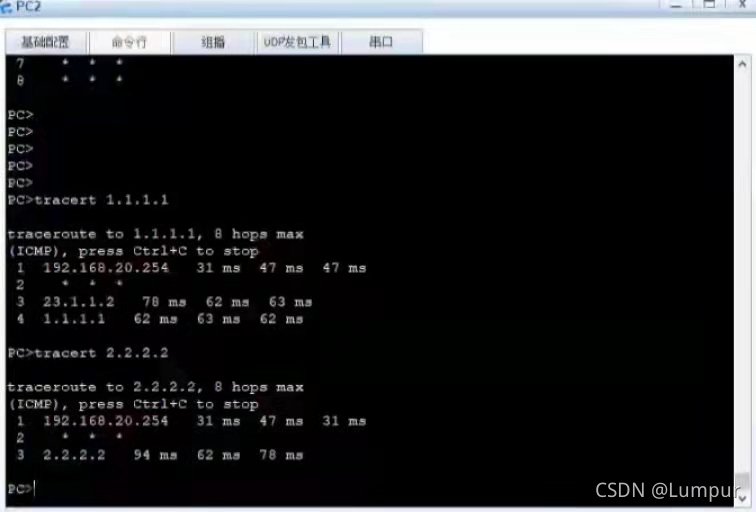

实验结果发现PC2（宿舍楼）只会从联通出
在这里插入图片描述

AR2 的配置：

<AR2>sys
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[AR2-GigabitEthernet0/0/0]undo shut
[AR2-GigabitEthernet0/0/0]quit
[AR2]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 100.1.1.1 24
[AR2-GigabitEthernet0/0/1]undo shut
[AR2-GigabitEthernet0/0/1]quit
[AR2]int LoopBack 0
[AR2-LoopBack0]ip add 1.1.1.1 24

AR3的配置：

<AR3>sys
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 100.1.1.2 24
[AR3-GigabitEthernet0/0/1]undo shut
[AR3-GigabitEthernet0/0/1]quit
[AR3]int g0/0/2
[AR3-GigabitEthernet0/0/2]ip add 23.1.1.2 24
[AR3-GigabitEthernet0/0/2]undo shut
[AR3-GigabitEthernet0/0/2]quit
[AR3]int LoopBack 0
[AR3-LoopBack0]ip add 2.2.2.2 24
[AR3-LoopBack0]quit

使电信与联通可以学习到彼此的路由：
AR2的配置：

[AR2]rip
[AR2-rip-1]vers
[AR2-rip-1]version 2
[AR2-rip-1]net 100.0.0.0
[AR2-rip-1]net 12.0.0.0
[AR2-rip-1]net 1.0.0.0

AR3的配置：

[AR3]rip
[AR3-rip-1]vers
[AR3-rip-1]version 2
[AR3-rip-1]net 100.0.0.0
[AR3-rip-1]net 23.0.0.0
[AR3-rip-1]net 2.0.0.0
