目的：快速上手AD线路绘制

版本：AD(20.2.6)以及AD24

实现：完整成品板的布局、开发

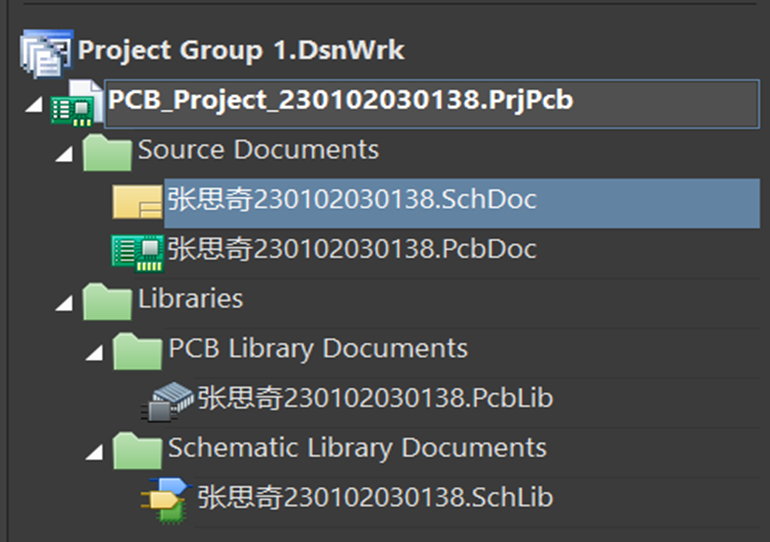

工程的创建

创建的文件中需包含以下内容

SchDoc电路原理图

SchLib原理图元器件库文件

PcbDoc PCB印制电路板文件

PcbLib PCB元器件库文件

上述内容确保了工程功能的完整性(四要素缺一不可)

原理图的绘制

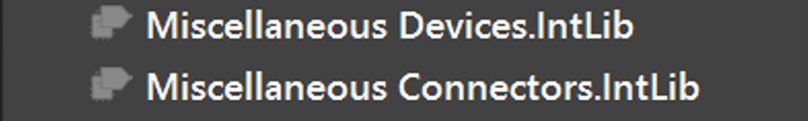

<1>在库中寻找所需的元器件；若库中所需元器件不存在，则在原理图库中进行绘制

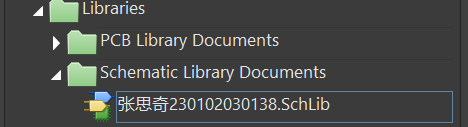

<2>打开原理图库

<3>创建需要绘画的元器件(以NE55N为例)
