stm32的PWM和DAC练习

PWM简介

PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）.PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆　变电路中的应用，才确定了它在电力电子技术中的重要地位。
简而言之，PWM是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。

PWM练习

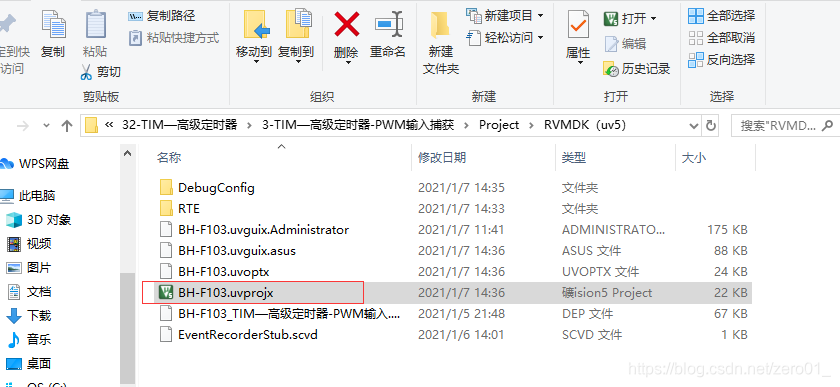

• 打开从网上下载好的资源：

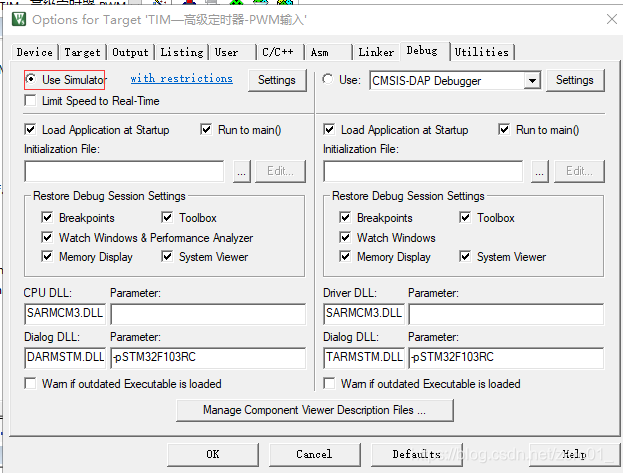

• 进行Debug配置：
•

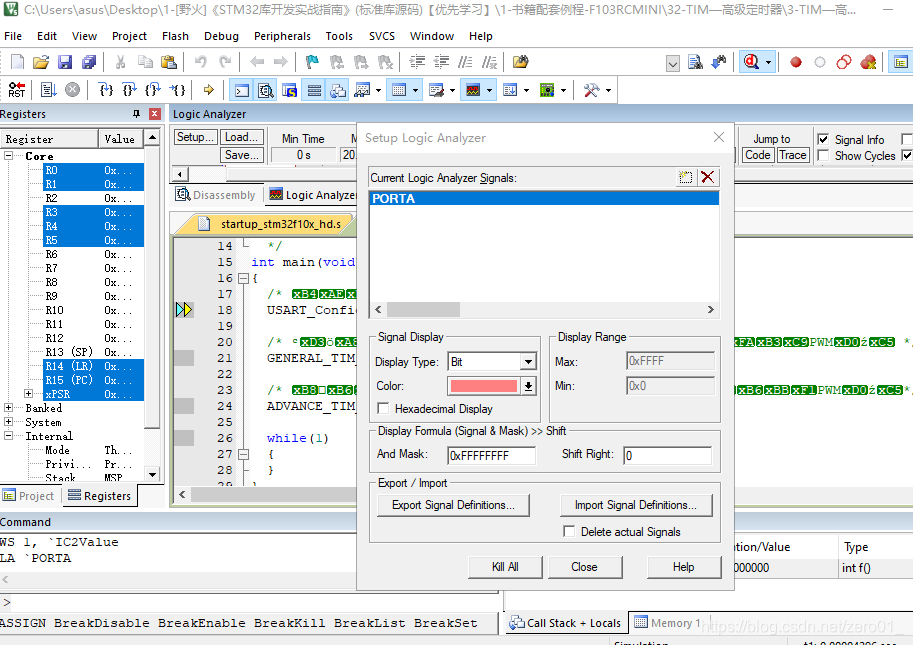

• 对波形进行一些设置：

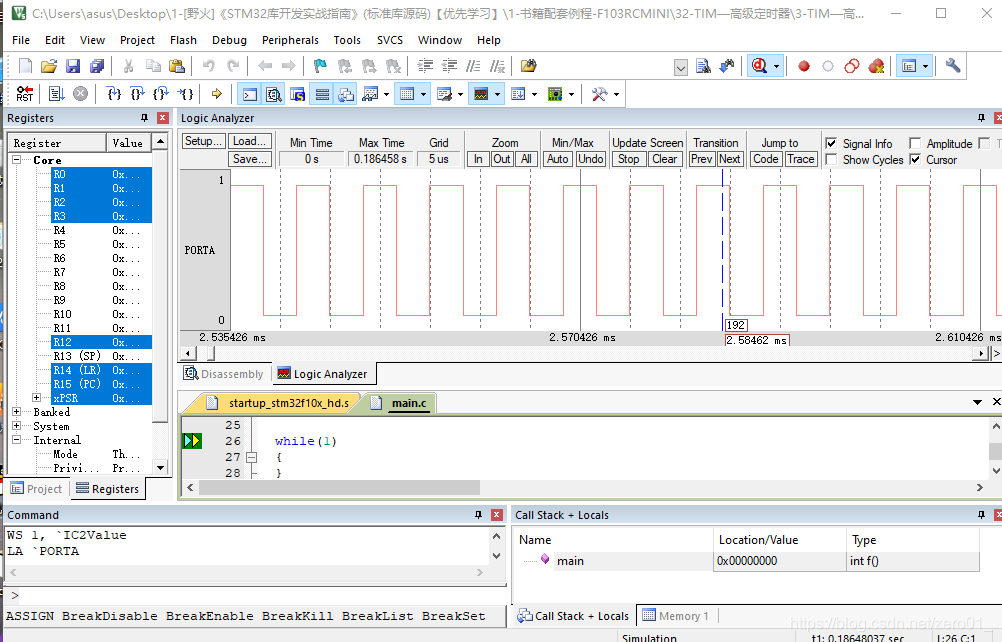

  最后显示结果如下：

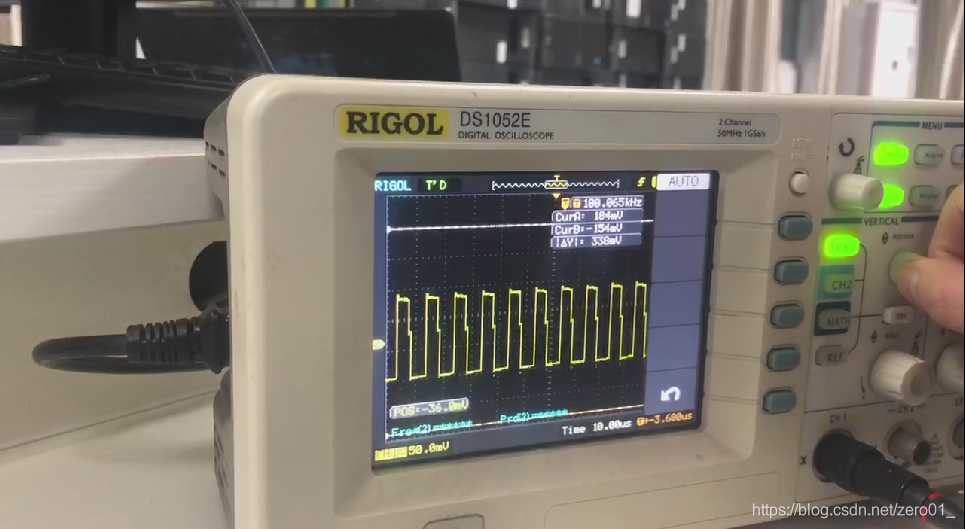

• 示波器显示如下：


stm32的DAC练习

DAC简介

数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换

器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。
DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源（或恒流源）组成。用存于数字寄存器的数字量的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其位权成正比的电流值，再由运算放大器对各电流值求和，并转换成电压值

根据位权网络的不同，可以构成不同类型的DAC，如权电阻网络DAC、R–2R倒T形电阻网络DAC和单值电流型网络DAC等。权电阻网络DAC的转换精度取决于基准电压VREF，以及模拟电子开关、运算放大器和各权电阻值的精度。它的缺点是各权电阻的阻值都不相同，位数多时，其阻值相差甚远，这给保证精度带来很大困难，特别是对于集成电路的制作很不利，因此在集成的DAC中很少单独使用该电路

它由若干个相同的R、2R网络节组成，每节对应于一个输入位。节与节之间串接成倒T形网络。R–2R倒T形电阻网络DAC是工作速度较快、应用较多的一种。和权电阻网络比较，由于它只有R、2R两种阻值，从而克服了权电阻阻值多，且阻值差别大的缺点

电流型DAC则是将恒流源切换到电阻网络中，恒流源内阻极大，相当于开路，所以连同电子开关在内，对它的转换精度影响都比较小，又因电子开关大多采用非饱和型的ECL开关电路，使这种DAC可以实现高速转换，转换精度较高

输出一个周期为2KHZ的正弦波

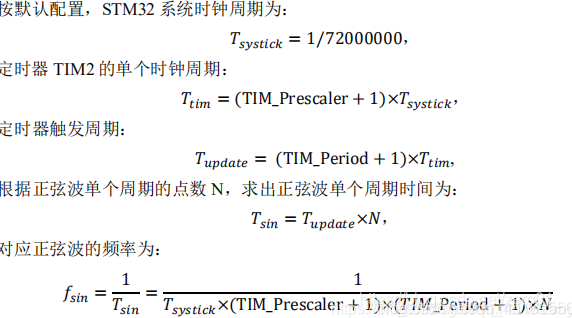

• 计算公式


• 步骤

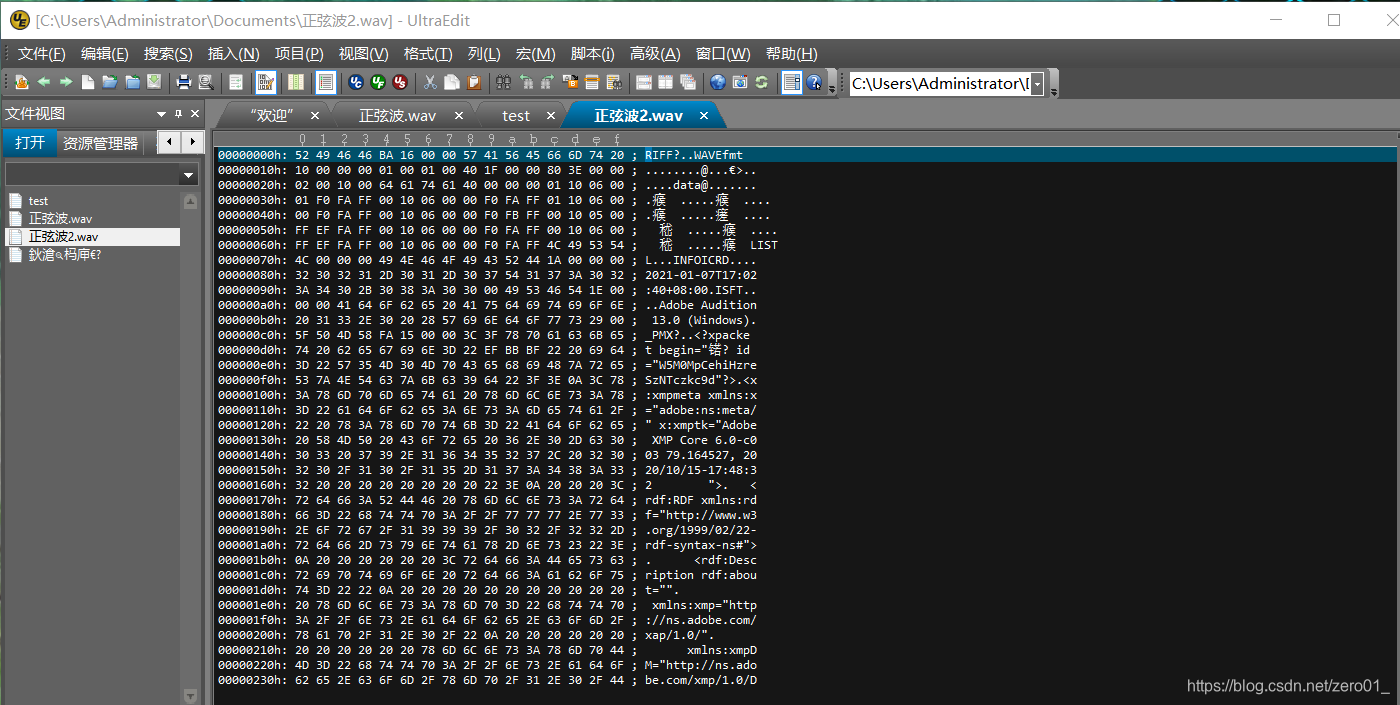

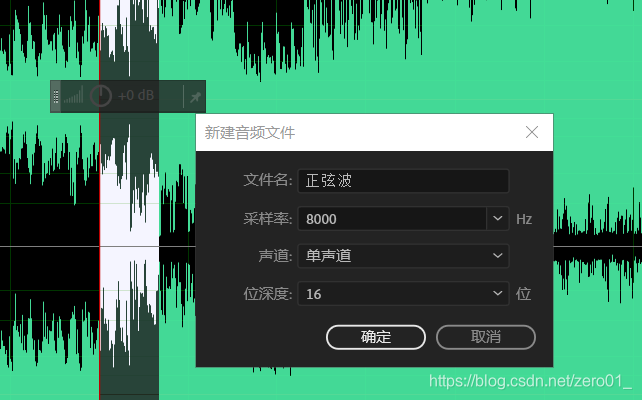

  依然是打开野火提供的DAC的工程，在此之前，用Adobe Audition采点后保存为wav格式，在用Ultraedit打开如下：

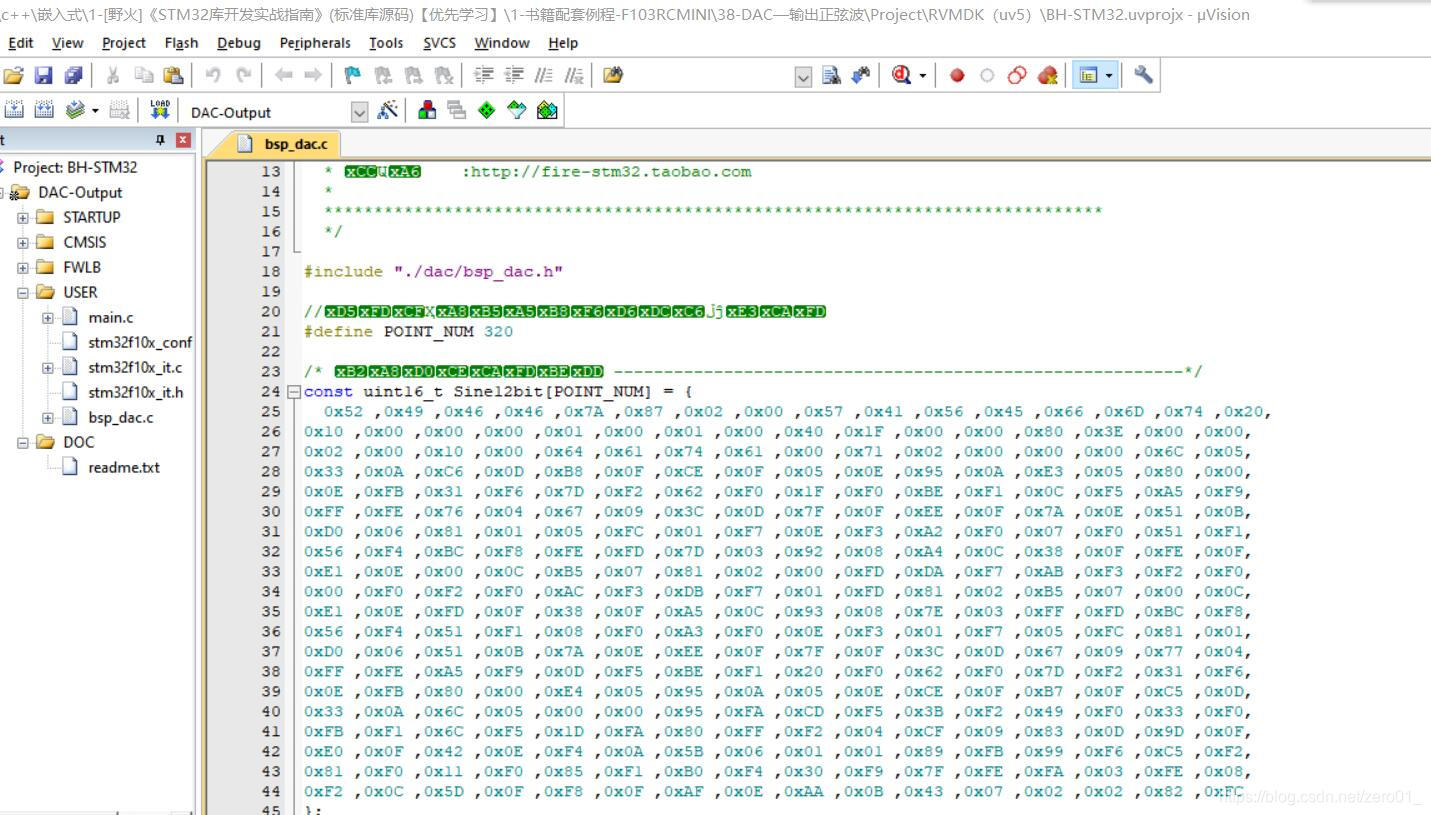

  然后选择中间的十六进制数，复制到到bsp_dac.c中：

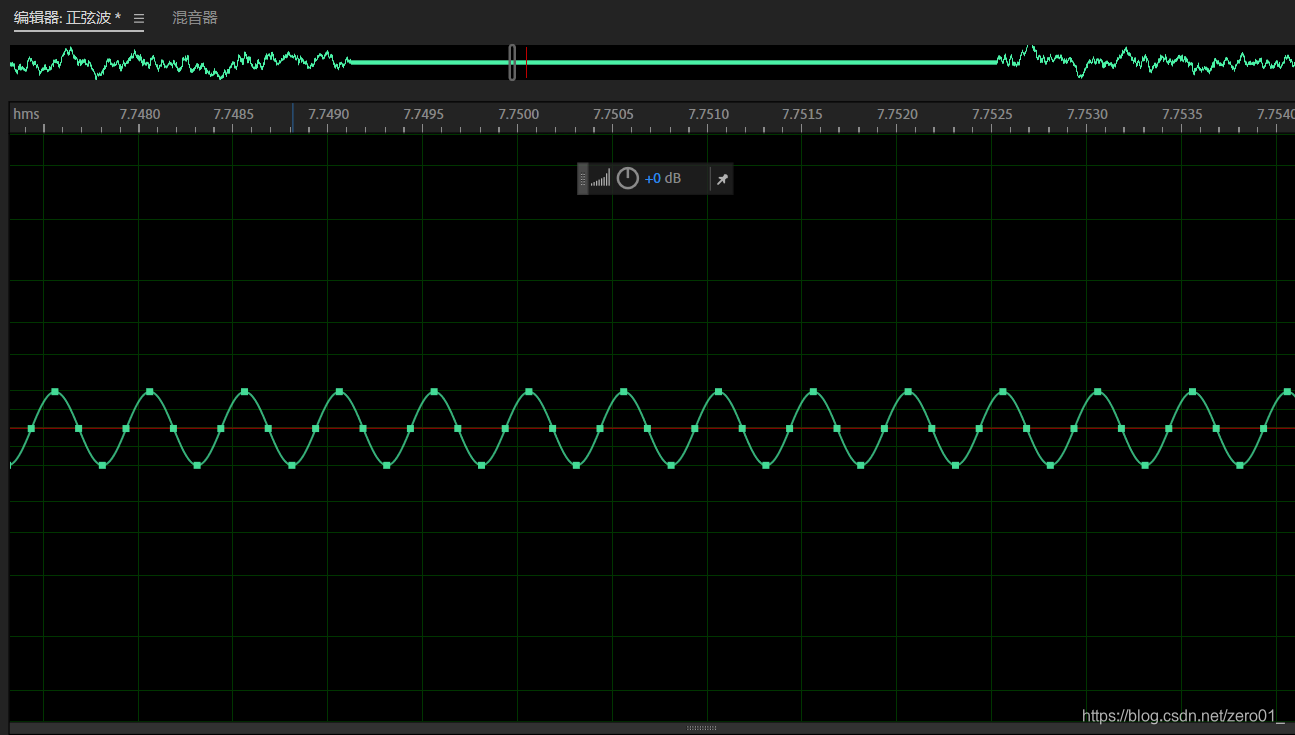

• 在示波器显示结果如下

将一段数字音频歌曲数据转换为模拟音频波形输出（循环）

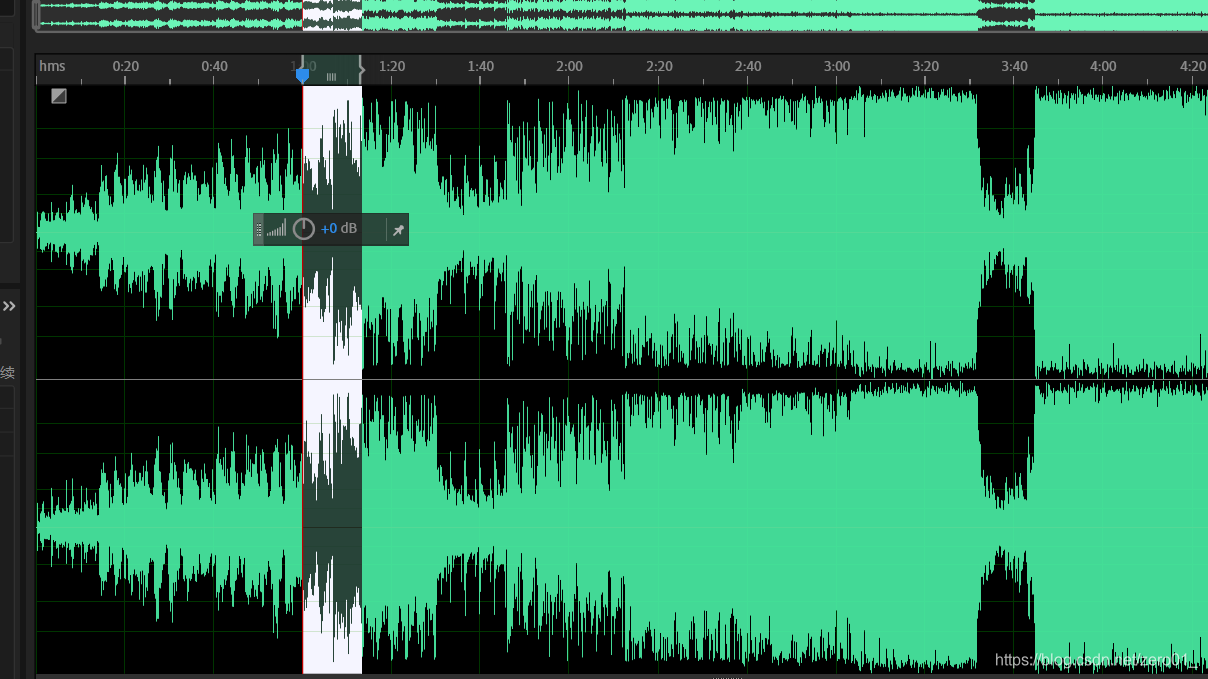

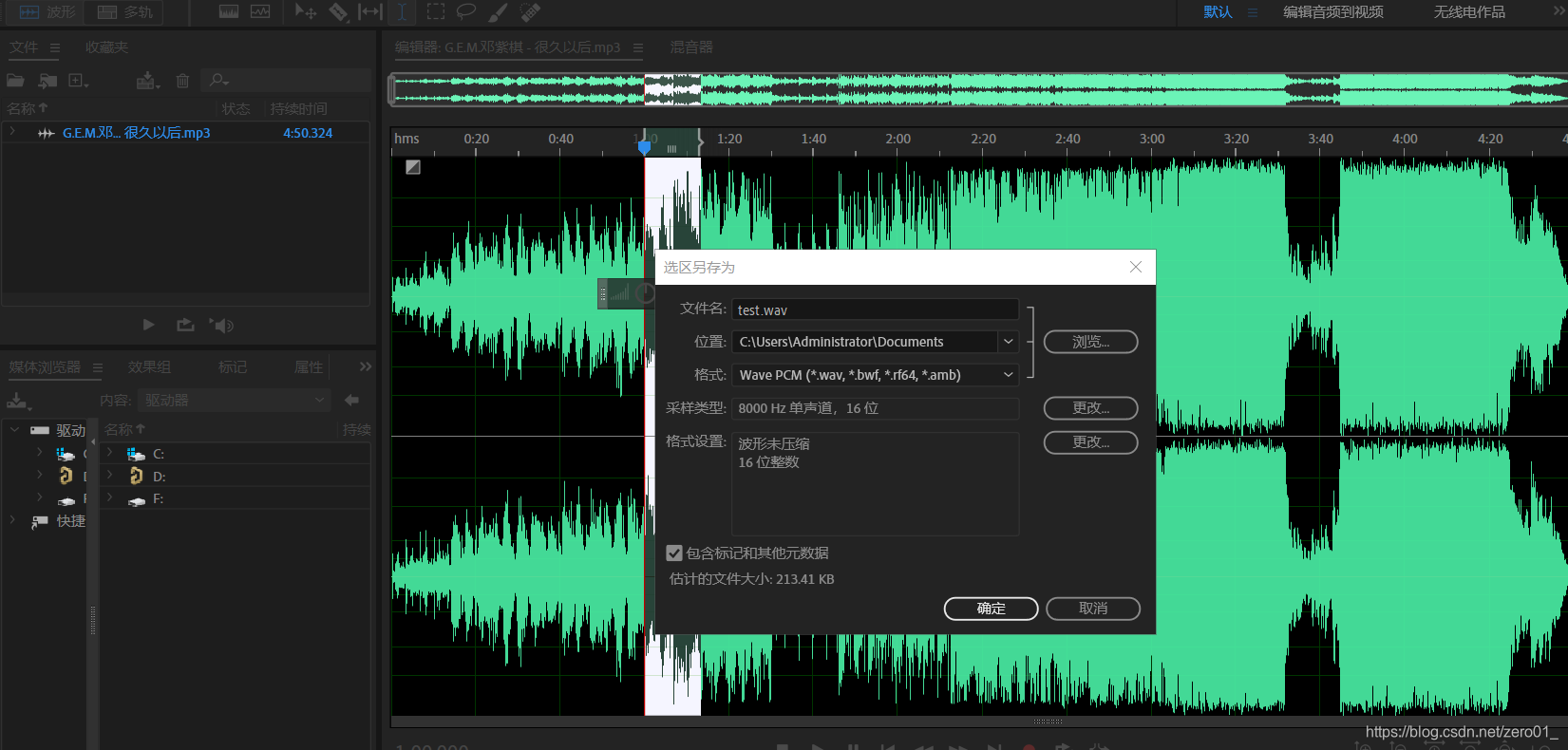

• 到官网下载Adobe Audition后打开电脑中的音乐文件，随边截取一部分并保存为wav格式：

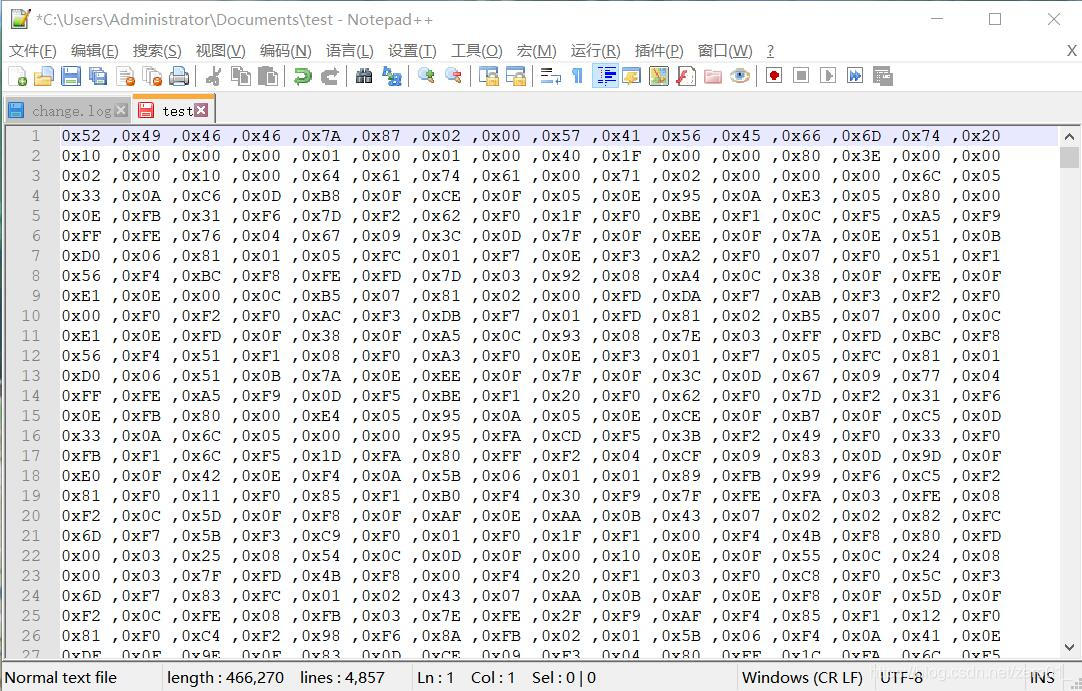

• 用Ultraedit打开之前保存的wav文件并点击选择范围单独选中中间的那串十六进制数，然后用Notepad打开如下：

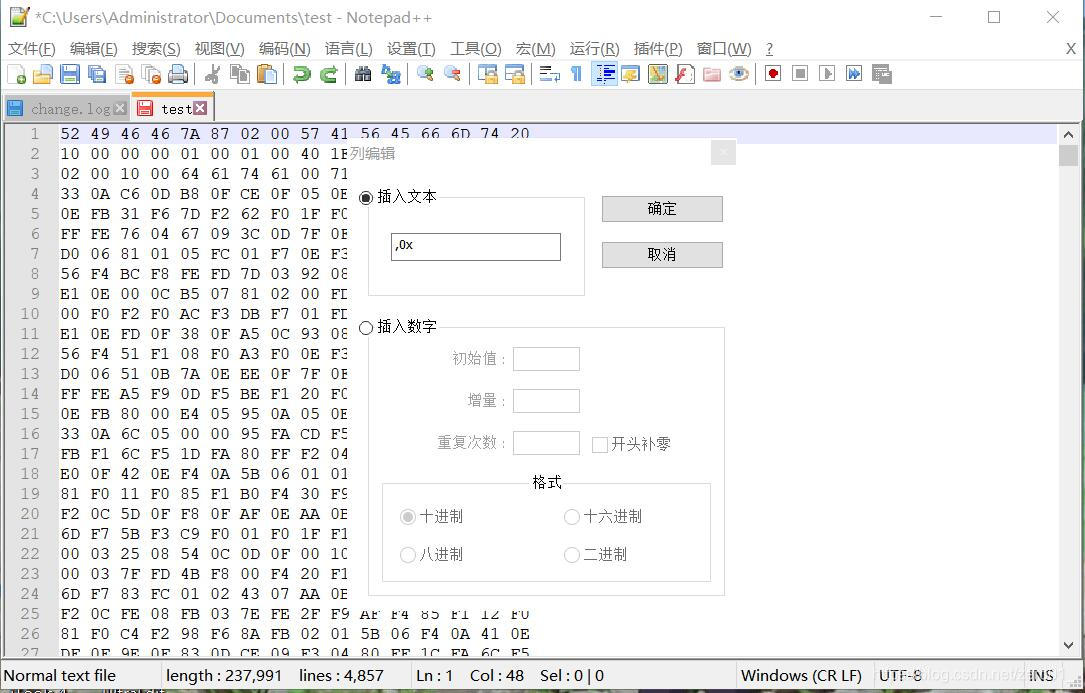

  在notepad中点击列编辑，插入如上图所示的文本，最后显示结果如下：
  然后依然是打开野火提供的DAC模块，修改代码如下：

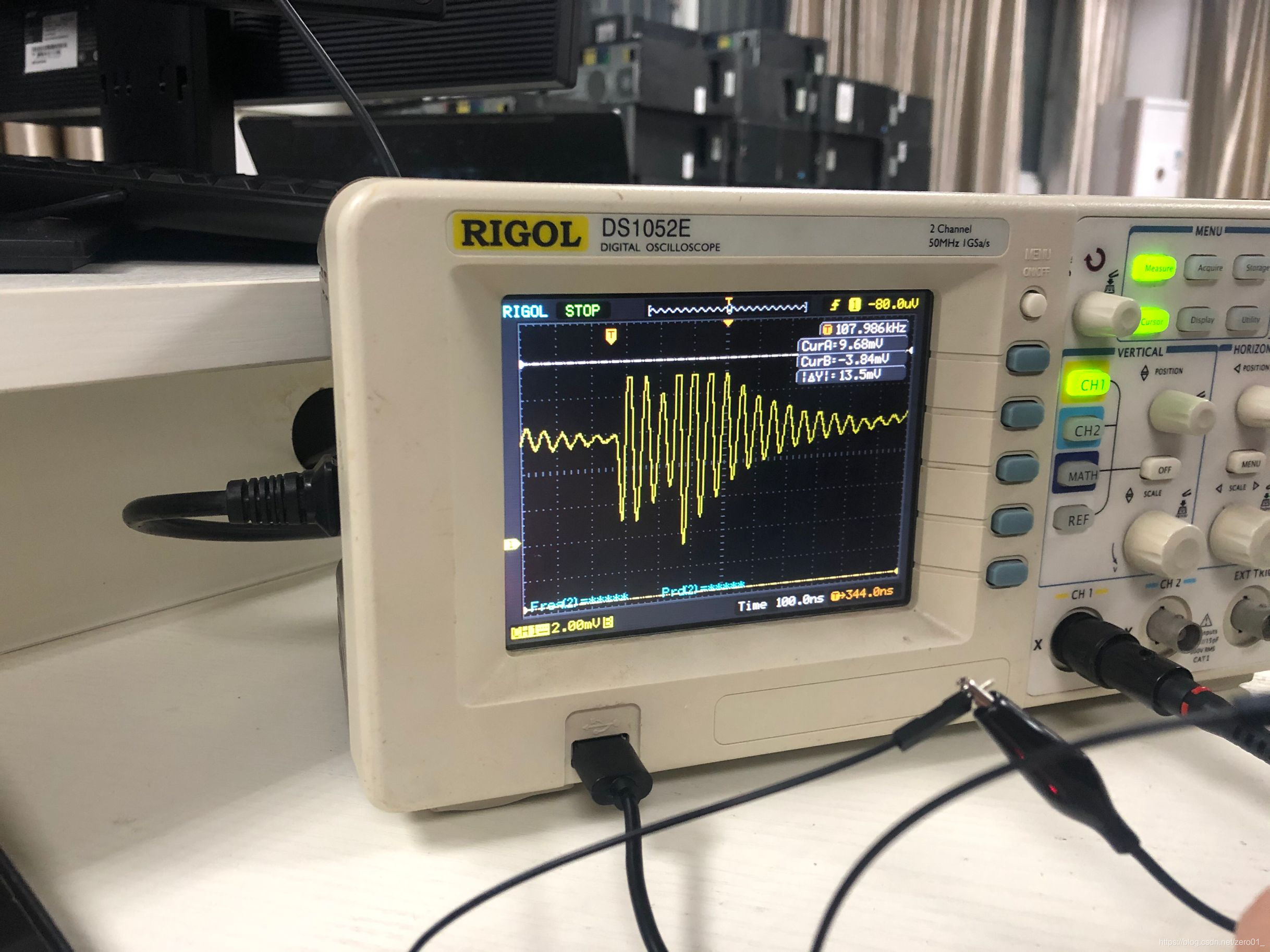

  最后输出的结果在示波器上显示如下：
