前段时间，朋友找我们工作室帮他设计一款超宽电压输入的电源，输出功率不大5V/1A。因前段时间比较忙，没时间接下来这个项目；这几天有空简单设计了一下，并做出了实物，实际测试了一下，负载调整率、线电压调整率都还不错。下面分享给大家：

DC input voltage range : 20V ~ 388V

Output voltage: 5.0Vdc

Output rated current: 1000mA

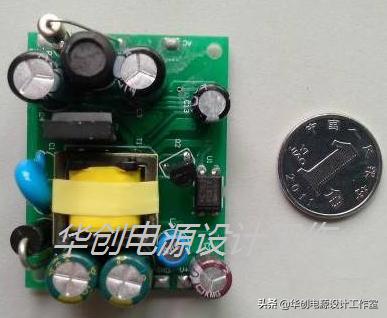

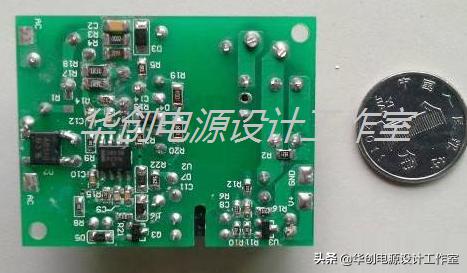

首先上样板的实物图：

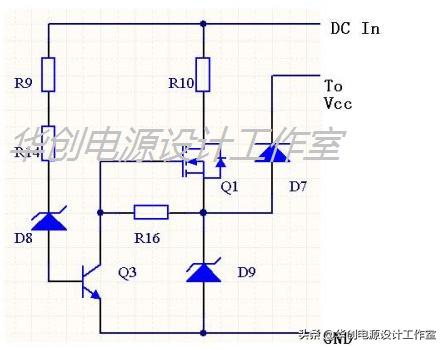

关于启动问题，我们设计了一个辅助的启动电路，如下图：

基本的思路是，使用一个高压MOS构成恒流源结构，启动完成后，将电流源关闭。电流源的结构对于宽范围输入时很有必要的，这可以使得电路启动时间在高低压下基本一致，而启动后关闭则大大降低了高压下的损耗。

辅助电路工作原理：

D8是一个28V左右的齐纳二极管，Q1是一个耗尽型高压MOSFET，当输入电压高于D8的击穿电压时，Q3导通，将Q1的基极拉低，Q1的源极电压被钳制在Q1的阈值电压绝对值附近，此时这部分启动电路不为IC的Vcc Pin提供启动电流。当输入电压低于D8的击穿电压时，Q3截止，Q1栅源电压是跟随的，电流通过R10、Q1、D7向Vcc端电容注入电流，IC启动，同时D9将Q1源极电压钳位在一定值，已不至于损坏IC。这个电路可能不是最简单的方式，但实践证明是可以使用的。对于前面提到的输入范围，R9、R14取到几Meg,R10取在几K到十几K(具体大小和IC启动电流有关)。

芯片方案：

IC就是万能的BCD3843，所以就不放原理图上来了，这里告诉大家，开关频率设定在40KHz，单独用了一个1N60的MOS管做成电流源启动，启动后关闭。至于其余部分的电路，和常规3843的配置没有区别。

首先看一下DC20V下的测试波形

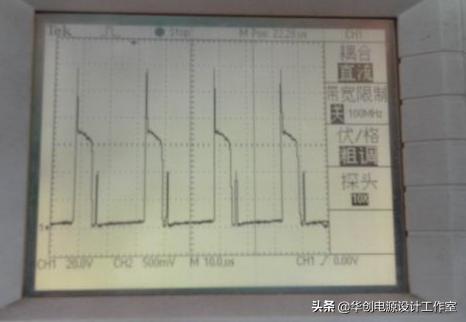

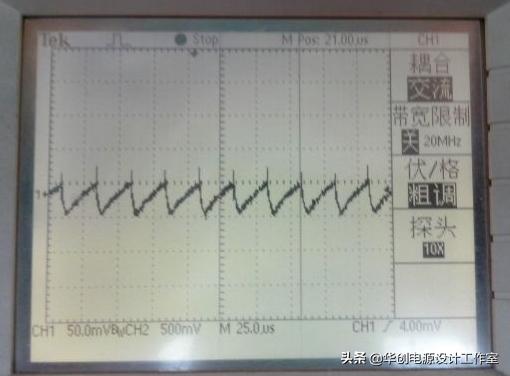

第一个是MOS管漏极电压，满载和最低输入下，依然保持在DCM，第二个图是输出纹波，直接用地线夹测的，50mVpp以内，频率是开关频率的纹波，估计电容用好点的，还能进一步降低吧。 20VDC下，对开关管是个考验，这个5W的电源，可能要用到10A的MOSFET，得以保持较低的导通损耗，好在，3843的驱动能力还可以。输入整流桥的压力也很大，相应的电流，后续会连同变压器的设计一起给出计算方法。

275VAC下的测试波形:

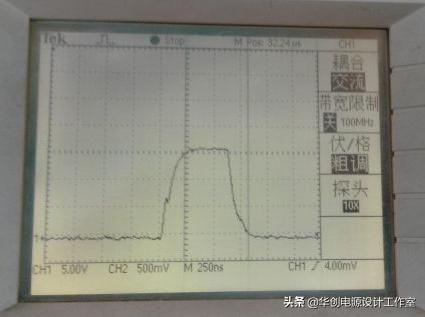

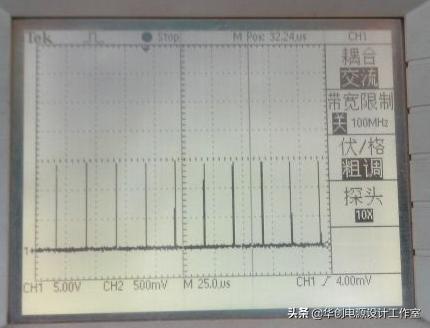

满载下的栅极电压

Ton不足1uS了，但是占空比依然是稳定的

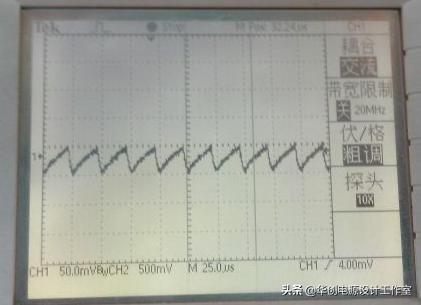

输出纹波

依然保持在50mVpp内，定频PWM的控制方式，纹波总是比较规则好看的

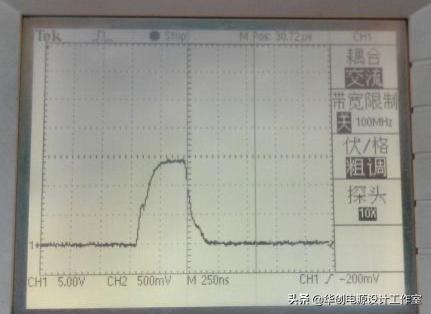

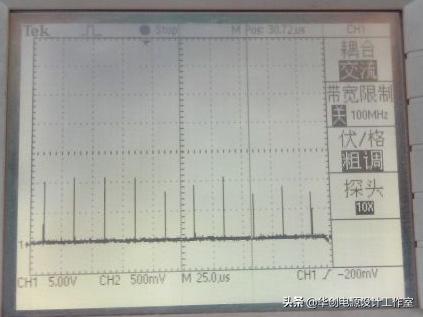

再看下275VAC波形@半载的情况：

Ton不足500nS了，但是依然没有发生脉冲丢失。

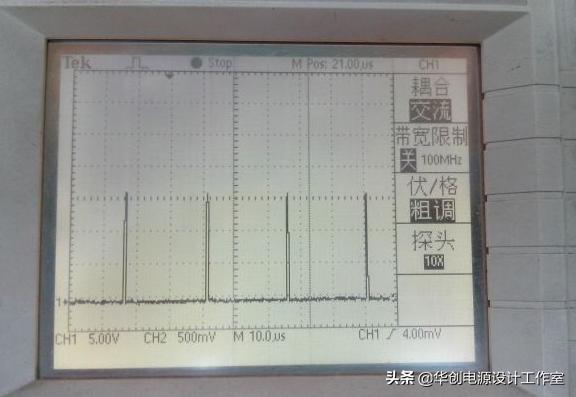

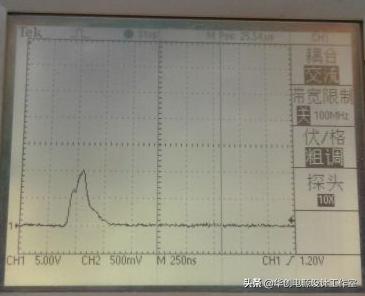

极端情况下的波形：100mA负载，即1/10负载。

MOS管还没完全开启就关断了！驱动依然没有发生脉冲丢失！
