Stacked Hourglass Networks人体姿势估计-论文笔记

1 简介

本文依据《Stacked Hourglass Networks for Human Pose Estimation》翻译总结。

Stacked Hourglass：
（1） 一个最终姿势的估计是需要理解整个身体的。所以最好是图片不同尺度的识别。Stacked Hourglass对所有尺度下的特征都处理，以便更好的捕获关于身体的各种空间关系。
（2） 仅关注RGB图片的单个人姿势的关键点定位。
（3） 没有使用unpolling和deconv 层，使用的是simple nearest neighbor upsampling 和skip 连接进行top-down处理。
（4） 多个hourglass模块的堆叠。重复bootom-up、top-down推断。

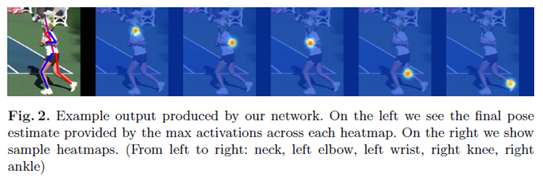

Stacked Hourglass预测案例如下，各个关键点（脖子、肘、手腕、膝盖、脚踝）的热图，然后整合成姿势估计。

2 网络结构

2.1 单个Hourglass的设计

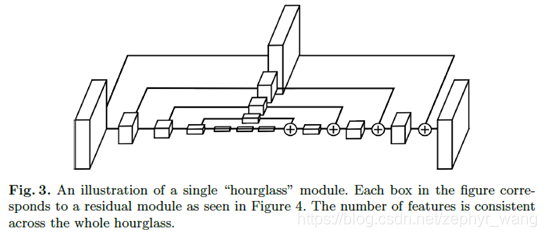

单个hourglass结构如下图所示，是对称的。卷积和max 池化层处理特征到非常低的分辨率。在生成最低分辨率后，网络开始上采样和跨尺度特征的结合。

2.2 残差模块

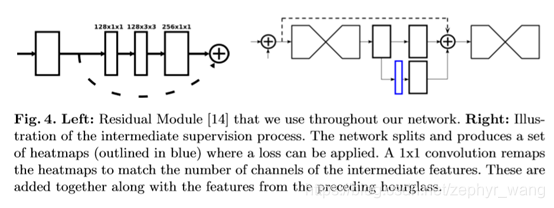

在上一节图中的每个立方体是一个残差模块，如下图所示。残差模块输出256特征。

2.3 带有中间监督的堆叠hourglass

我们堆叠了很多hourglass，重复bootom-up、top-down推断，容许评估整个图片的初始估计和特征。

这种方法的一个关键是中间热图的预测，在这儿我们引入了一个loss。即中间监督学习。

中间监督的过程详见下面右图，最后的加号处理三部分内容，第一部分是上一个hourglass的输出，第二部分是本hourglass的输出，第三部分是中间热图经过1*1卷积后的输出。这三部分相加后作为单个hourglass的输出。

3 实验结果

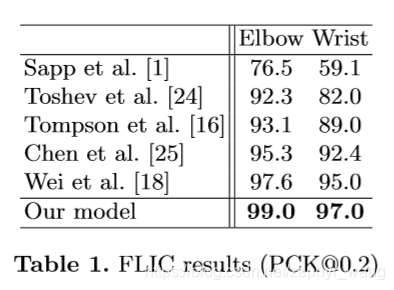

可以看到我们的模型在FLIC数据肘、手腕上的pck（percentage of correct keypoints）的分数都最高。

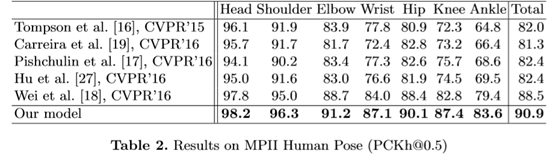

在MPII数据上分数也很高，如下图：

3.1 堆叠效果

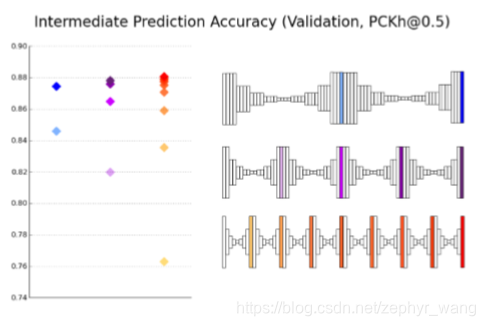

如下图，分别是2、4、8的堆叠hourglass的结果，可以看到橙色的堆叠8个的pck结果最好。
