Allegro-PCB修改原点位置

原创 已于 2022-12-14 19:58:21 修改 · 4.1k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #嵌入式硬件 #pcb工艺

于 2022-12-12 18:23:14 首次发布
本文介绍了在Allegro软件中修改PCB设计界面原点位置的两种方法：一是通过使用ChangeDrawingOrigin命令直接点击设定新原点；二是通过Designparameters编辑器，在Moveorigin标签下输入具体坐标来实现。

Allegro-PCB修改原点位置

1、打开Setup菜单栏的Change Drawing Origin命令，在PCB设计界面中，鼠标单击要设置原点的位置即可
在这里插入图片描述

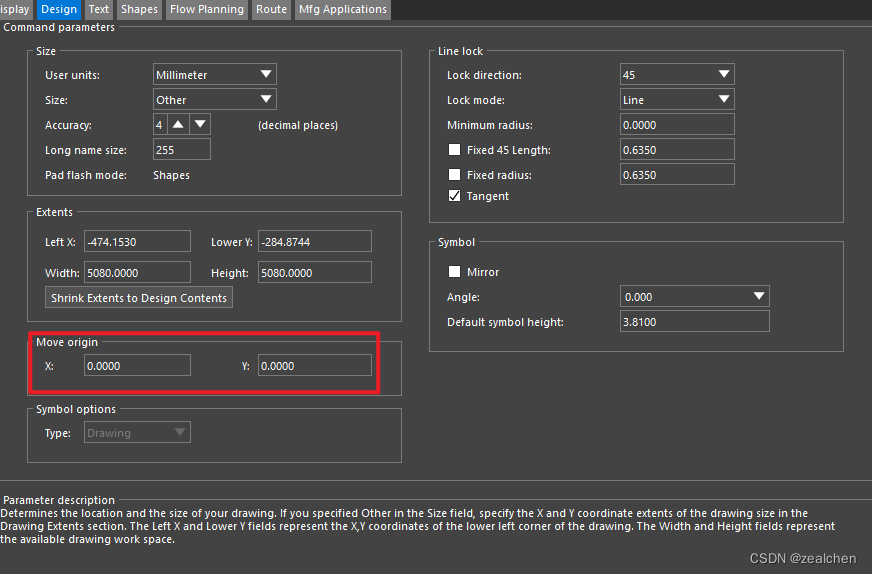

2、打开Setup菜单栏下面的Design parameters选项，在Design parameters Editor对话框选择Design菜单栏，在Move origin标签下输入新的坐标就可以修改原点位置了
在这里插入图片描述
在这里插入图片描述
