在用allegro进行PCB设计时,如何设置原点?

本文详细介绍在Allegro软件中如何将PCB板的左下角设置为坐标原点,通过六个步骤指导用户完成设置,便于后续的尺寸测量与定位。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在PCB设计中,有时需要将板左下角设置为原点,以便于对板大小进行测量和定位。那么在allegro中,如何设置?

1.点击测量图标

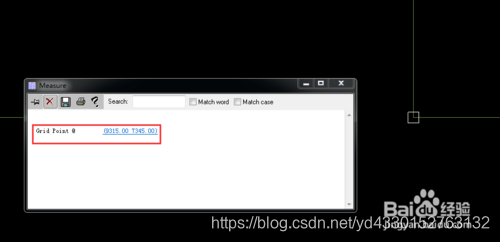

2.单击板框左下角。跳出对话框,显示出该点坐标

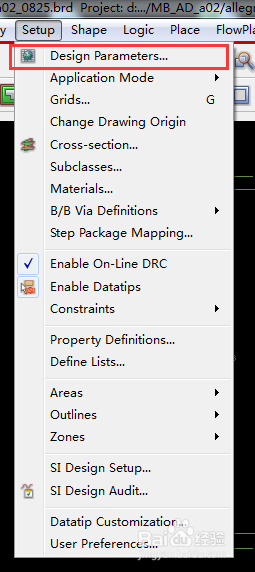

3.点击setup->parameters

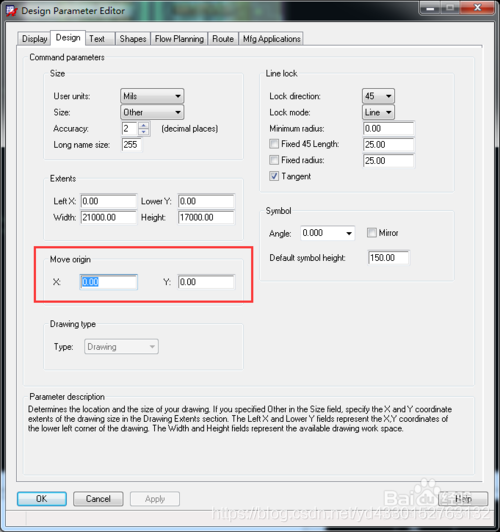

4.在跳出的对话框中,点击design选项卡,在Move origin下,将刚才的坐标输入

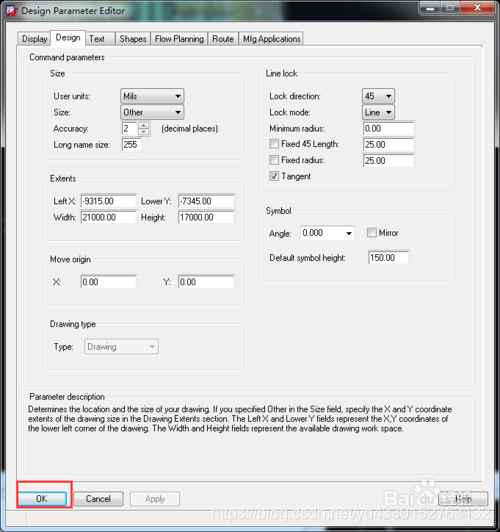

5.点击OK.

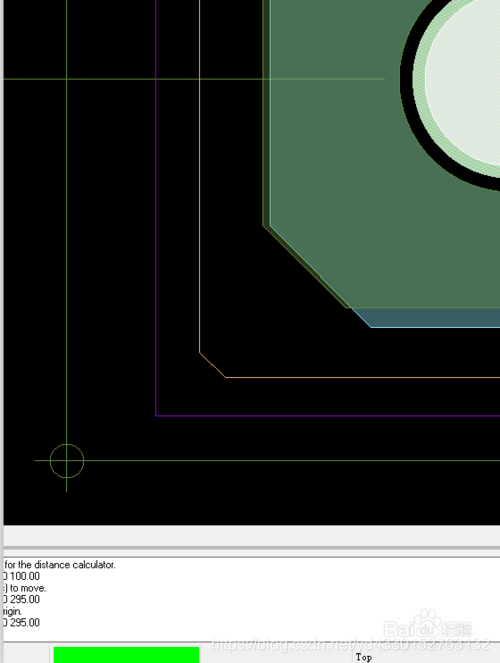

6.你会发现,板框左下角已经被设置为原点了。
