PADS VX2.8 router回路布线的设置方法

本文介绍了在PADS VX2.8中如何设置和利用回路布线功能提高PCB布线效率。通过取消'重新布线时允许回路'的选项,可以避免重复走线,提升设计质量。该设置可以在工具菜单的选项中进行,并可根据实际布线需求灵活选择是否启用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在router界面进行PCB的布线或优化走线操作时,会频繁修改已连接网络的位置。如果能够灵活运用交互式布线中的“回路布线”功能,能够大大提高我们在走线以及优化上效率。打开PADS router,点击“工具”→“选项”(快捷方式Ctrl+Enter),在弹出的“选项”窗口,选择“布局”下的“常规”界面,取消√“重新布线时允许回路”,点击“应用”并“确定”。操作如下图所示:

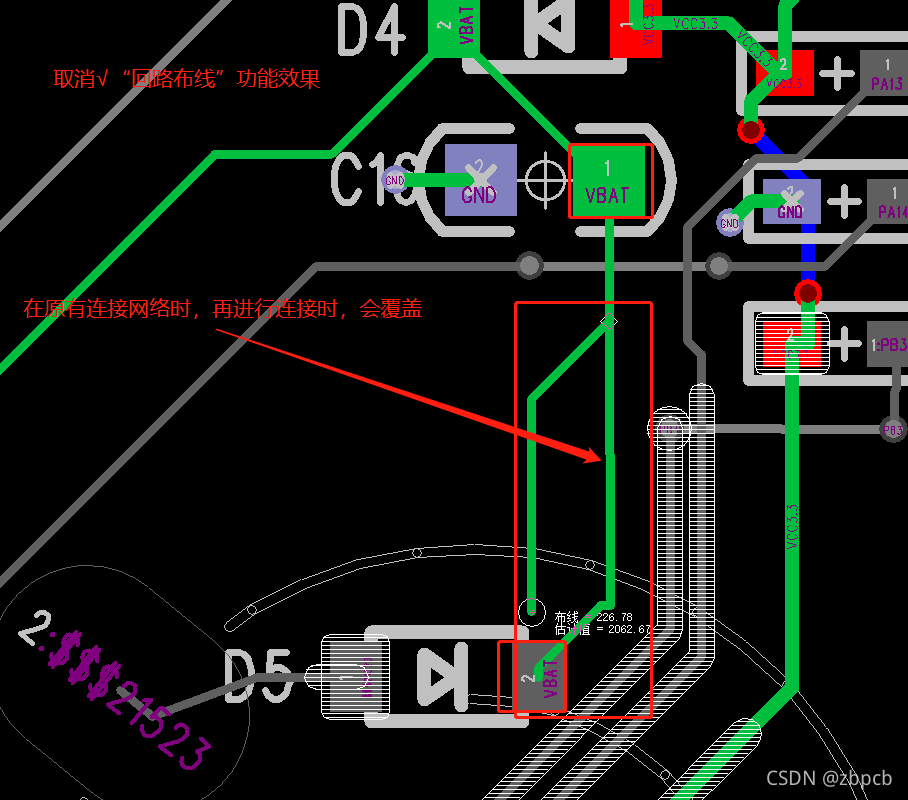

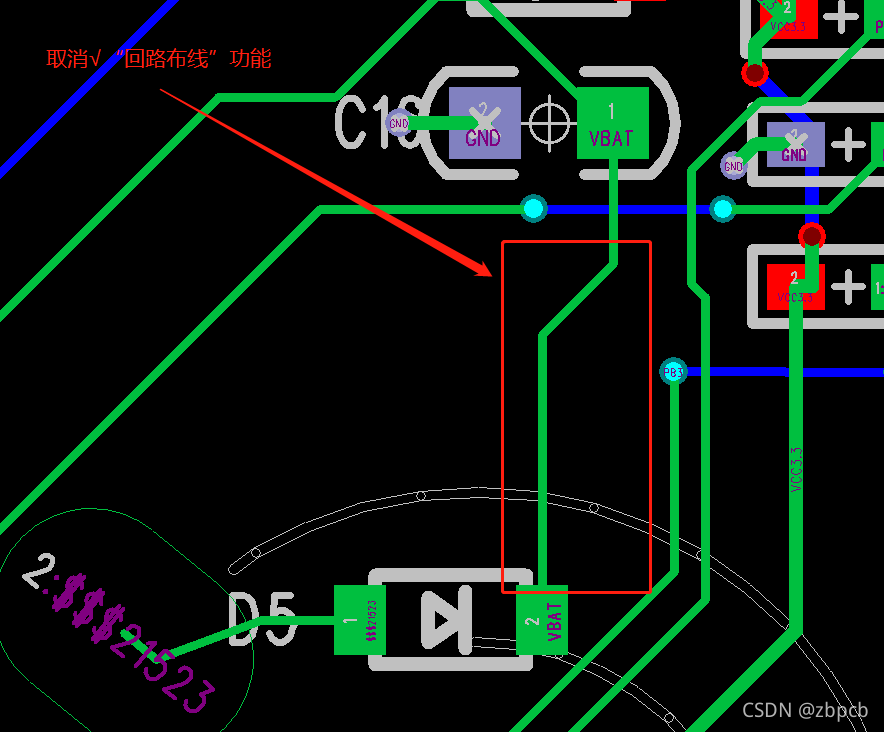

  重新布线时充许回路的作用:抵消重复的走线。简单来讲,便是布线时,只允许一根网络进行连接。根据布线和优化走线的实际情况来灵活选择使用。效果如下图所示:

 以上便是PADS VX router回路布线的设置方法
