本文介绍了如何在PADS VX2.8中新建并加载元件库。首先，通过‘文件’->‘库’进入库管理器，保留common库文件，删除其他。然后新建库，指定文件路径并保存。接着，在库管理列表中添加新建的库，选择元件进入编辑器开始制作元件。

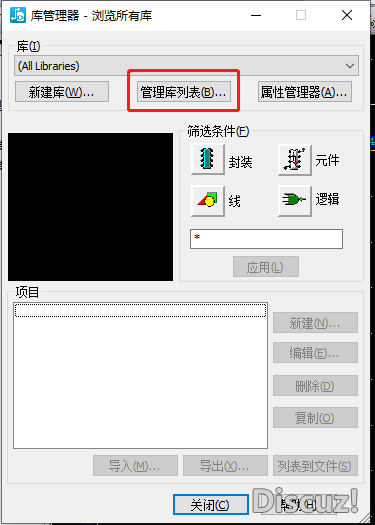

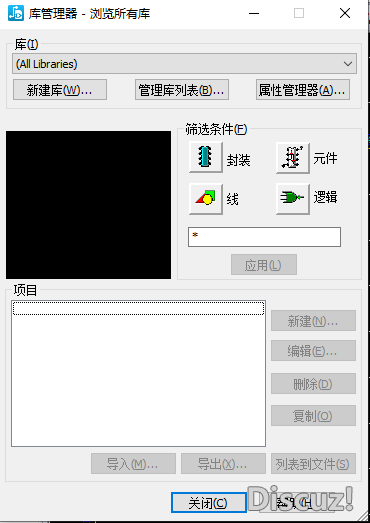

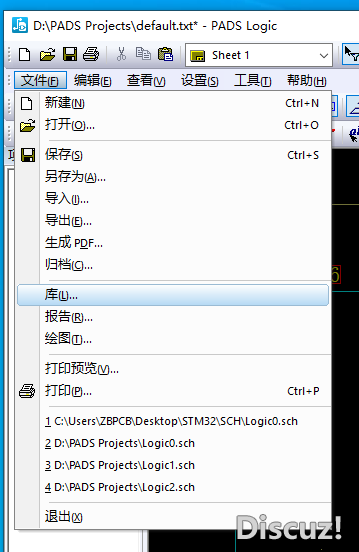

打开PADS logic界面，点击“文件”-->“库”，弹出库管理器对话框。如下图所示:

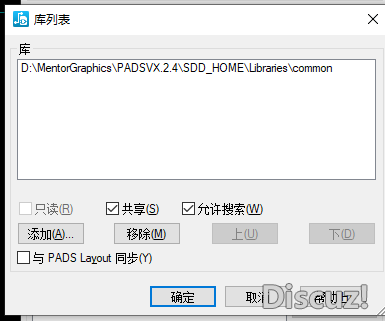

在库管理器对话框中，点击库管理列表,保留后缀名为\common的库文件（此库文件存放了管脚封装、电源与接地等基本符号），其余的库文件全部移除 。如下图所示：

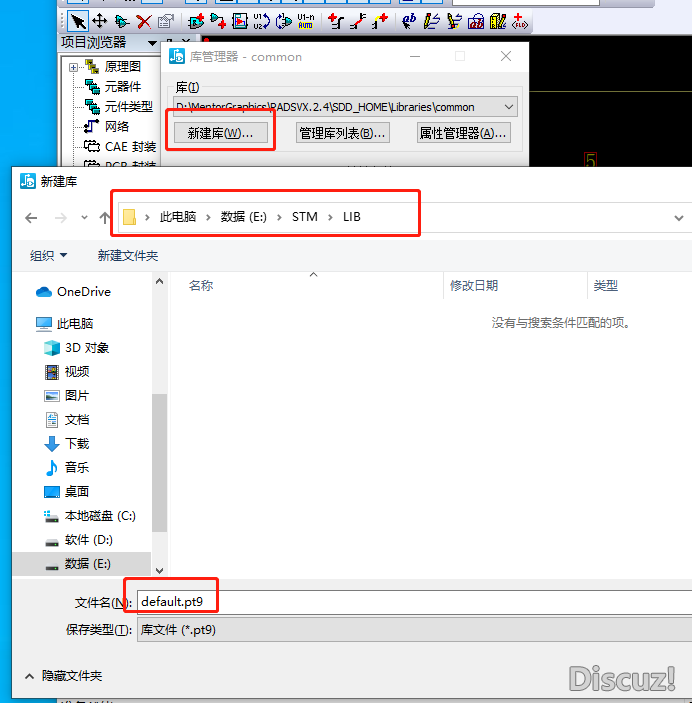

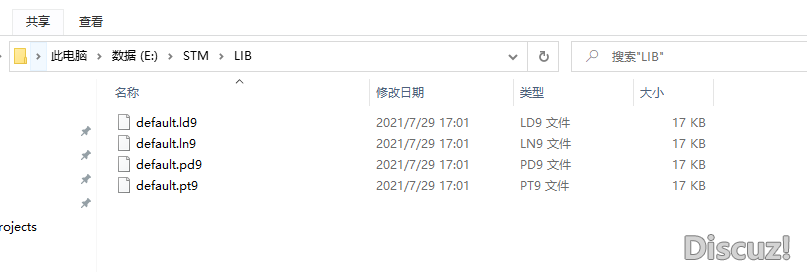

点击新建库，添加需要存放的文件路径名后保存，找到对应路径并打开对应文件夹包含有四个子文件,到此一个完整的库已建立。如下图所示：
，

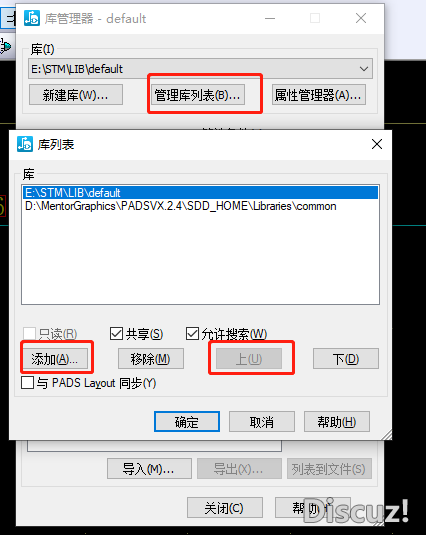

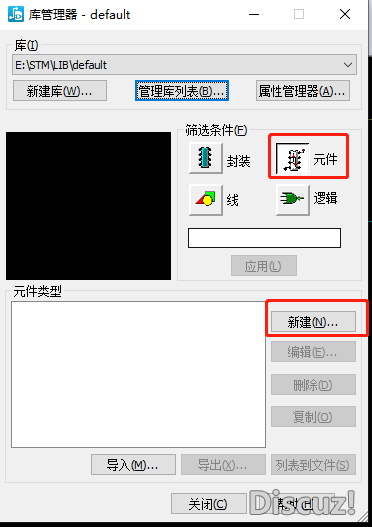

在库管理列表中添加此库并至上中选择元件后点击新建，进入到元件编辑器界面后，即可开始制作元件。如下图所示
以上便是利用PADS VX2.4软件新建库文件并添加进库列表的方法
