在PADS VX2.8的PCB设计中，元件旋转是关键步骤。通过快捷键“tab”或“Ctrl+R”可实现90°旋转，但仅限于此。若要更改特定角度，需右键选中器件，通过“特性”窗口的“旋转(T)”设置。若需任意角度旋转，可使用“绕原点旋转”功能（Ctrl+I），但精确控制角度较难。为解决这个问题，可以在PADS Router中调整“工具”→“选项”→“布局”的“对象旋转角度”，以实现精确旋转。

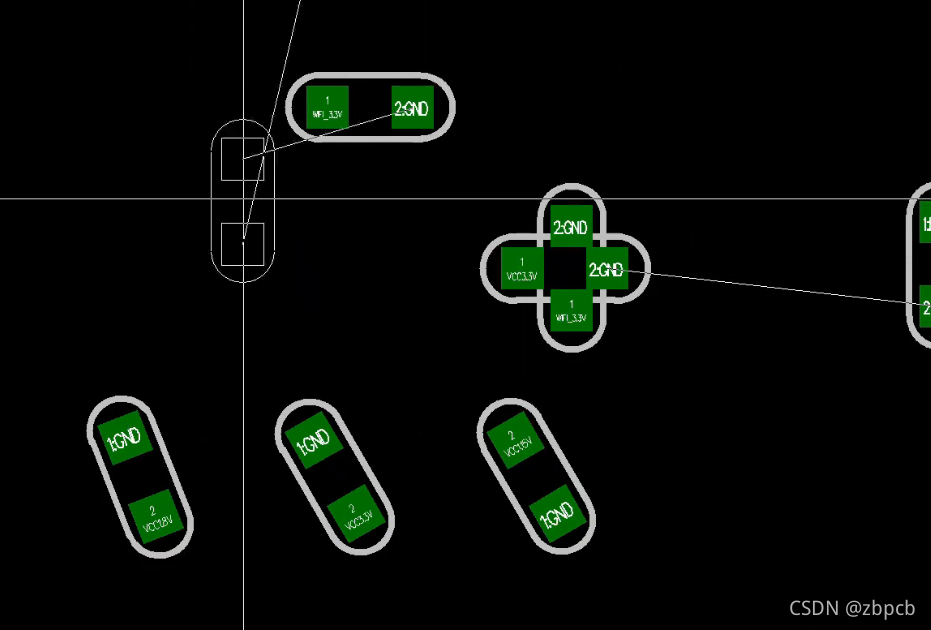

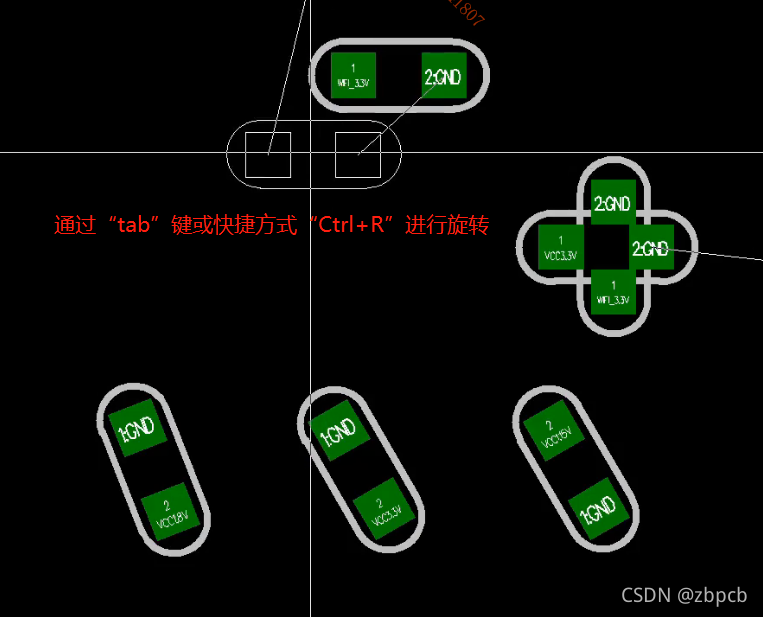

元件的旋转在我们 layout设计过程中，会频繁的使用到。了解和掌握的话，对我们设计PCB布局和布局的优化有很大的帮助。以LED灯为例，打开PADS layout并加载好PCB文件，选中LED灯并进行移动时，可以通过快捷方式“tab”键或“Ctrl+R”进行旋转，使用“tab”键会更加方便、快捷。但需要注意此旋转方式只能以90°进行旋转，无法作用于其他角度。

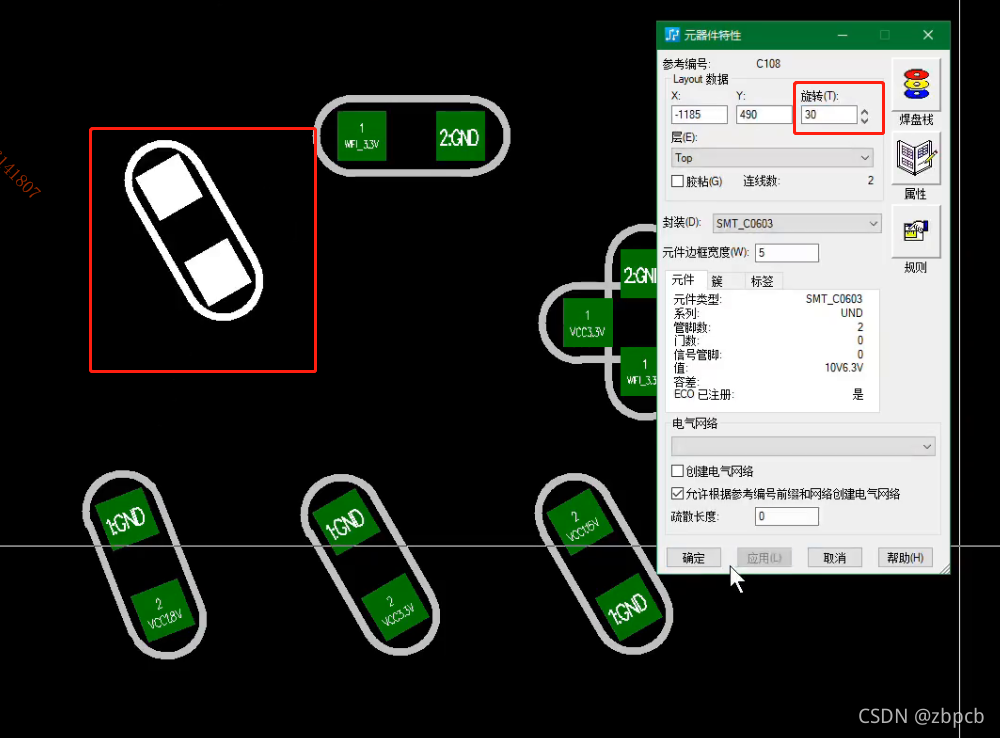

如果想要改变单一器件的旋转角度的话，可以选中器件后单击右键选择“特性”，在“特性”窗口中的“旋转(T)”修改度数即可。这个方法只适合修改单一元器件，功能有限。

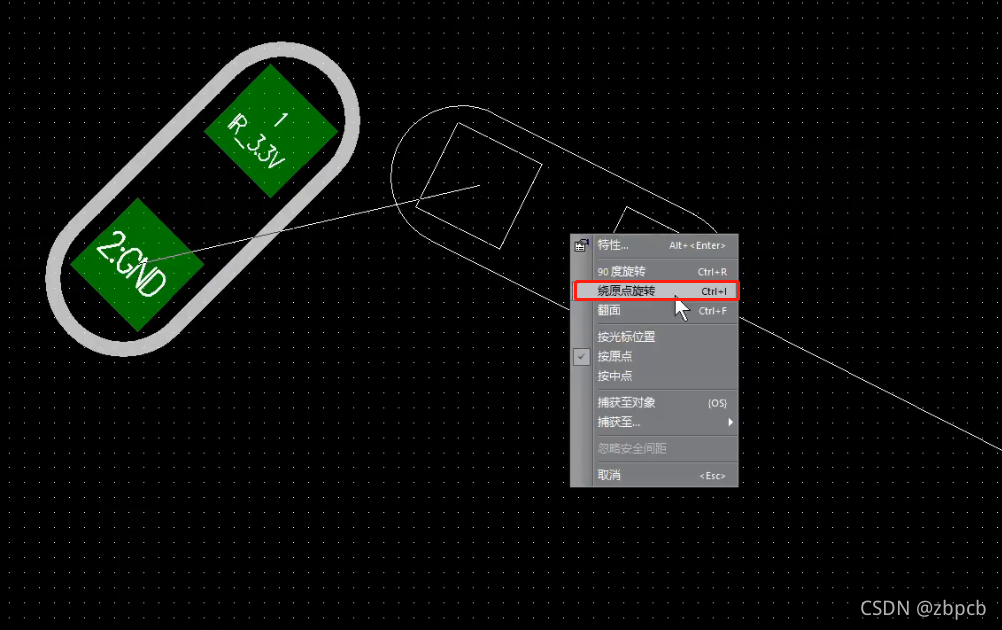

想要旋转任意角度的话，选中器件并单击右键选择“绕原点旋转”（快捷方式：Ctrl+I），便可任意角度进行摆放。此方式也有一定的缺陷，就是不好控制旋转度数。

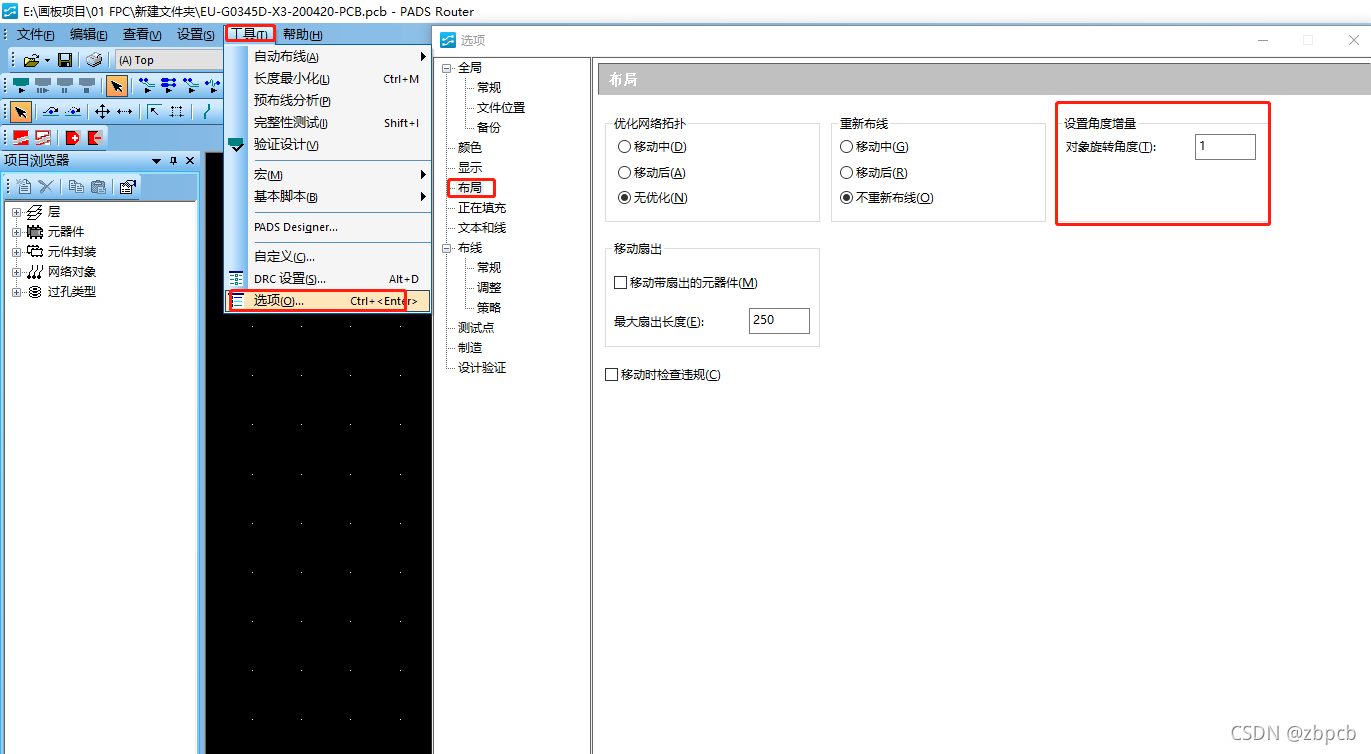

那想选择绕原点旋转且按一定角度进行旋转该如何操作呢？需要切换到 router界面进行设置，打开PADS router ，点击“工具”→“选项”，在“选项”窗口中的“布局”界面，修改“对象旋转角度”即可。
以上便是PADS VX 元件旋转的方法
