shader学习笔记

Shader的简单结构

//声明shader所在的层级目录
Shader "CookbookShaders/BasicDiffuse"
{
    //输入参数
    Properties
    {
        //变量名（面板显示名，变量类型）=初始化值
        _EmissiveColor("Emissive Color",Color)=(1,1,1,1)
        _AmbientColor("Ambient Color",Color) = (1,1,1,1)
        _MySliderValue("This is a slider",Range(0,10)) = 2.5
    }
    //实际语义模块，可以有多个来对应不同的显卡配置
    SubShader
    {
        //标签栏目，这里表明渲染的类型是不透明的物体
        Tags { "RenderType"="Opaque" }
        //层次细节 200
        LOD 200

        //CG代码的开始声明
        CGPROGRAM
        //预处理指令，表明这是surface类型的shader，其函数名伪surf。此外指定了其光照模型为Lambert模型
        #pragma surface surf Lambert
        //声明输入变量
        float4 _EmissiveColor;
        float4 _AmbientColor;
        float _MySliderValue;
        //输入结构体
        struct Input
        {
            //主纹理的uv
            float2 uv_MainTex;
        };
        //着色函数
        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c;
            //将两个颜色进行混合，并进行幕运算
            c = pow((_EmissiveColor+_AmbientColor),_MySliderValue);
            //将对应的颜色数据进行输出
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        ENDCG
    }
    //将阴影渲染相关的代码插入当前位置
    FallBack "Diffuse"
}

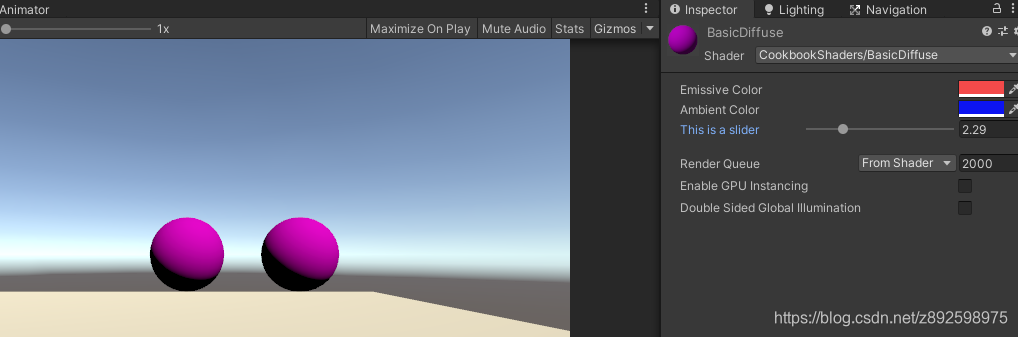

上面是一个简单的混色shader，简单的将两个颜色进行输入，最后将混合的颜色根据MySliderValue的调节来输出，具体效果如下：

cg中的数据类型

1. float，32位浮点数据，一个符号位。浮点数据类型被所有的profile支持（但是directX8 pixel profiles 在一些操作种降低了浮点数的精度和范围）；
2. half，16位浮点数据；
3. int，32位整形数据，有些profile会将int类型作为float类型使用；
4. fixed，12位定点数，被所有的fragment profiles所支持；
5. bool，被所有profiles支持。
6. sampler*，纹理对象的句柄（the handle to a texture object），分为6类：sampler，sampler1d，sampler2d，sampler3d，samplerCUBE，和samplerRECT。

其中如float2、float3之类的则是二维和三维的数组

自定义漫反射光照模型

在subshader中我们曾经执行了一句预处理命令，声明我们要使用Lambert来处理光照效果，而现在我们要使用自己的光照方案来处理光照问题，对代码中的subshader部分进行修改，修改后应该是这样：

Shader "CookbookShaders/BasicDiffuse"
{
    Properties
    {
        _EmissiveColor("Emissive Color",Color)=(1,1,1,1)
        _AmbientColor("Ambient Color",Color) = (1,1,1,1)
        _MySliderValue("This is a slider",Range(0,10)) = 2.5
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        LOD 200

        CGPROGRAM
        //使用BasicDiffuse的光照系统来进行光照计算
        #pragma surface surf BasicDiffuse

        float4 _EmissiveColor;
        float4 _AmbientColor;
        float _MySliderValue;

        struct Input
        {
            float2 uv_MainTex;
        };

        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c;
            c = pow((_EmissiveColor+_AmbientColor),_MySliderValue);
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        //以Lignting+Name开头的就是所指定的光照计算方法
        //s：在surf中计算出的颜色
        //lightDir:顶点到光源的方向
        //atten：光源到顶点的衰变值
        inline float4 LightingBasicDiffuse(SurfaceOutput s,fixed3 lightDir,fixed atten)
        {
            //点积函数（dot）会将两个方向之间的夹角计算出来，取值在-1到1之间，如果是-1是背离，1是同向，0是垂直
            //因为如果是负数会导致出现严重的黑块出现，所以这里必须取值限制在0到1之间
            float difLight = max(0,dot(s.Normal,lightDir));

            float4 col;
            //将surf算出的颜色乘以_LightColor0中所获得的光源颜色，最后乘以倾斜角度和衰败对颜色的影响得出最后的颜色
            col.rgb = s.Albedo * _LightColor0.rgb * (difLight * atten * 2);
            col.a = s.Alpha;
            return col;
        }

        ENDCG
    }
    FallBack "Diffuse"
}

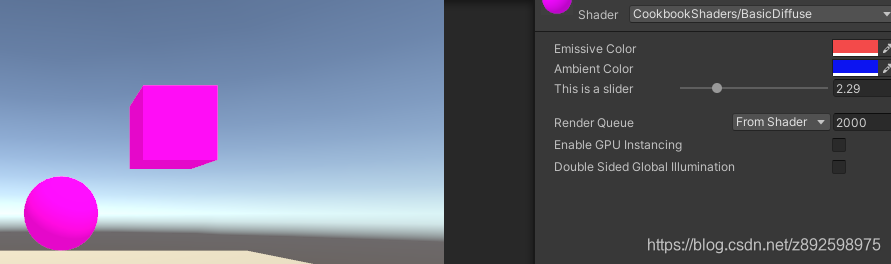

效果如下：

可以看出来相对于之前的模型，对于高光的反馈更明显一些。

Half Lambert光照模型

由Valve提出的改进方法，避免了低光区缺乏层次感，其实原理就是在计算明亮度时候，将0.5作为基准值，而变动则被限制在了-0.5到0.5之间，这也就意味着光线夹角的作用将会被削弱一半，但是会带来更好的视觉增强。具体修改如下：

inline float4 LightingBasicDiffuse(SurfaceOutput s,fixed3 lightDir,fixed atten)
        {
            //计算出夹角度，注意这里没有max，因为现在负值并不会导致负数，可以拿来使用
            float difLight = dot(s.Normal,lightDir);
            //将被缩小一半的夹角变量和0.5相加，得出优化后的夹角权重
            float hLambert = difLight * 0.5 + 0.5;

            float4 col;
            col.rgb = s.Albedo * _LightColor0.rgb * (hLambert * atten * 2);
            col.a = s.Alpha;
            return col;
        }

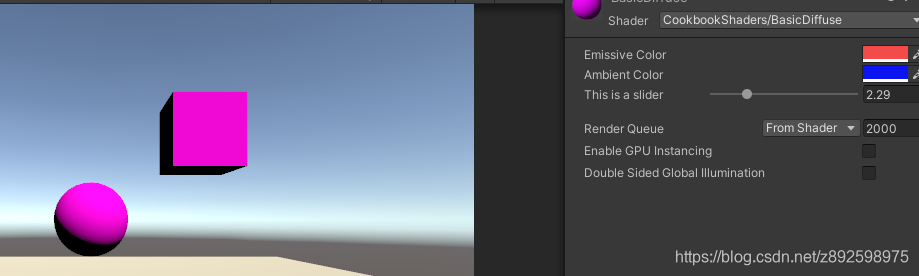

效果如下：

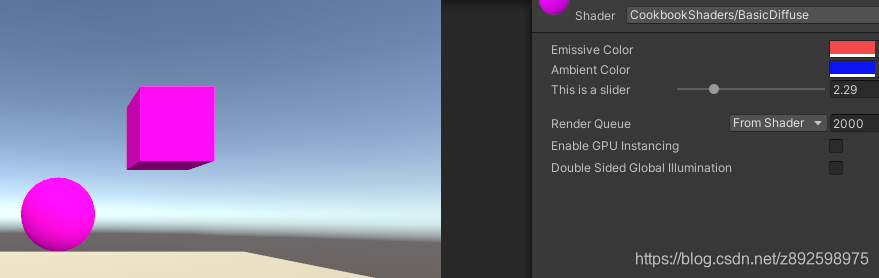

加了max的结果：（个人感觉max没必要加，不如都0.5起步拟真性不高，反而反向缺乏层次感了）

渐变纹理控制的漫反射

准备一张如下所示的色图：

然后修改代码成为如下样式，将色图应用到夹角计算中：

Shader "CookbookShaders/BasicDiffuse"
{
    Properties
    {
        _EmissiveColor("Emissive Color",Color)=(1,1,1,1)
        _AmbientColor("Ambient Color",Color) = (1,1,1,1)
        _MySliderValue("This is a slider",Range(0,10)) = 2.5
        //声明一个2d图像输入量
        _RampTex("Ramp Texture",2D) = ""
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }

        LOD 200

        CGPROGRAM
        #pragma surface surf BasicDiffuse

        float4 _EmissiveColor;
        float4 _AmbientColor;
        float _MySliderValue;
        //声明数据类型
        sampler2D _RampTex;

        struct Input
        {
            float2 uv_MainTex;
        };

        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c;
            c = pow((_EmissiveColor+_AmbientColor),_MySliderValue);
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }
        inline float4 LightingBasicDiffuse(SurfaceOutput s,fixed3 lightDir,fixed atten)
        {
            float difLight = dot(s.Normal, lightDir);
            float hLambert = difLight * 0.5 + 0.5;
            //使用tex2D读取在色图中指定2d坐标的颜色，第二个参数就是要读取的颜色
            float3 ramp = tex2D(_RampTex, float2(hLambert, hLambert)).rgb;

            float4 col;
            //将原来的物理因素全部排除，由色图来决定光照效果
            col.rgb = s.Albedo * _LightColor0.rgb * (ramp);
            col.a = s.Alpha;
            return col;
        }

        ENDCG
    }
    FallBack "Diffuse"
}

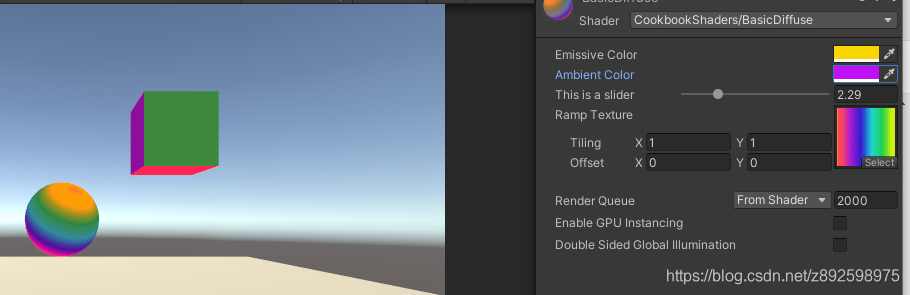

最后实现的效果：

有趣的一点是，要注意色图的分辨率问题，tex2D是依据像素点来读取rgb的，假如你像素过高，则都会显示为一个色域，看起来就跟实现失败一样。此外我看的参考消息中float只有一个参数，而实际上unity中的语法里，float必须两个参数。
