17.5 通信网络构建案例分析

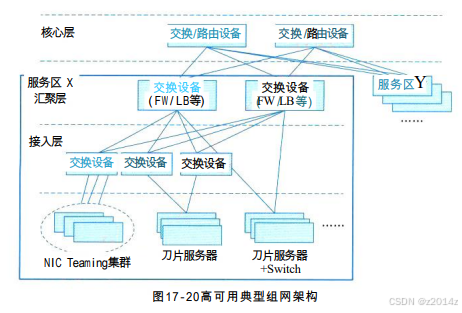

17.5.1 高可用网络构建分析

1.网络接入层高可用性设计

接入层到汇聚层有4种连接方式：倒U 形接法(组网模型一)、 U 形接法(组网模型二)、矩形接法(组网模型三)和三角形接法(组网模型四)。

模型四(三角形组网)提供了更高可用性接入能力以及更灵活的用户 设备扩展能力

2.网络汇聚层高可用设计

汇聚层到核心层间采用 OS PF等动态路由协议实现路由层面高可用保障。典型连接方式有 两种

组网模型一 三角形连接方式，从汇聚层到核心层具有全冗余链路和 转发路径；

组网模型二 矩形连接方式，从汇聚层到核心层为非全冗余链路，

3.网络核心层高可用设计

核心层设备是网络的枢纽，需要能提供高速数据交换能力和极高持久性，从系统冗余性角 度，应考虑部署双核心或多核心设备

尽量在核心层采用冗余的点到点层3互连，可提供最快速和确定的收敛结果。

17.5.2 园区网双栈构建分析

详细的升级流程：

(1)制订网络设备升级计划；

(2)评估现网中设备对 IPv6 支持情况；

(3)评估现网中需升级至双栈的网络服务；

(4)制定 IPv6地址的分配方案；

(5)制定详细 IPv6 网络升级方案。

1.骨干网构建思路

采用分层建网模式。重点关注核心层和汇聚层 IPv6 部 署。在核心层和汇聚层使用双栈交换机；在接入层使用现有的二层交换机或将不支持 IPv6 的三 层交换机降为二层来用，以保护已有投资。

为了提升网络可靠性，在汇聚层和核心层之间，接入层和汇聚层之间均采用双归链路上联， 实现链路冗余保护。汇聚层设备作为用户接入点网关设备，为方便用户设备联网配置简单且可靠，在汇聚层设备上运行V R R P协议，实现网关冗余保护。核心层设备采用双活方式工作，提 供业务转发的冗余保护。

2.园区网隧道技术选用

通过使用隧道技术，能够保护原有设备投资、原有网络拓扑和路由几 乎无需调整，既保证原有 IPv4用户依旧可正常访问网络资源，又可满足升级为双栈用户或 纯IPv6 用户通过 IPv6 协议访问网络资源的诉求。

3.园区网 IP地址规划

P地址规划应主要从网络资源利用和网络有效管理方面 加以考虑。通常，地址规划遵循以下原则：

(1)地址资源应全网统一分配；

(2)地址应分层划分，便于网络互连，同时简化路由表；如地址尽量遵循每个物理区域分 配连续地址空间的原则；

(3)地址划分需要考虑网络演进的要求，即地址划分需要考虑一定的预留量，同时充分利 用已申请的地址空间，提高地址利用率。

17.5.3 5G网络应用

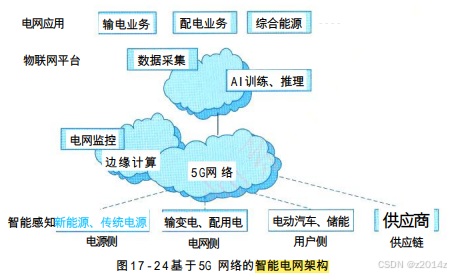

5G 网络可提供的高带宽、大连接、低时延及高可靠等特点
