电子工程师日常-OrCAD原理图绘制注意事项

       初入职场，知识浅薄，理解不周，还请见谅

---

         版图的绘制终于告一段落，但依旧有细节需要进行完善，在此记录原理图绘制过程中遇到的问题与解决方法（工程不大，五脏也不俱全，后续还需要进行完善）。

问题一：原理图的绘制过程中器件摆放的问题

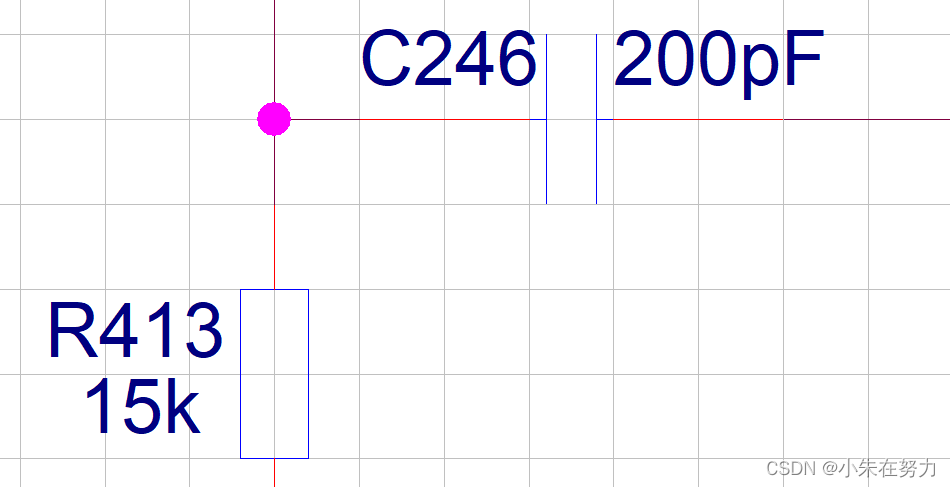

        在器件摆放过程中，器件的引脚不可以直接与其他引脚直接相连，需要添加导线后再进行连接，防止后续在拖拉和布局的时候出现意外的错误。

问题二：原理图绘制中器件库的建立问题

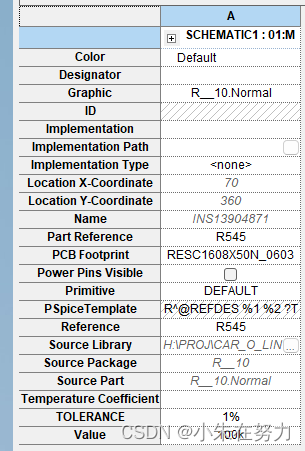

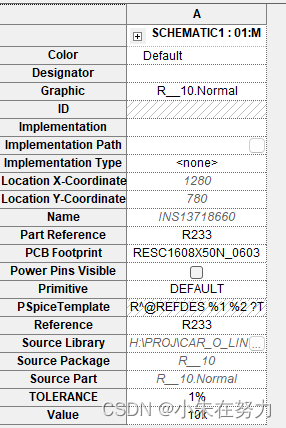

        在器件库的导入时，切记不能直接修改VALUE值，需要找寻相对应的值所对应的器件，例如我的元件库中，使用了多个阻值的阻抗容器，我在一开始只调用了0欧姆阻值的元器件，后直接修改其VALUE值，在元件库中使用，这样的方法是错误的，因为只是修改了VALUE值，而最后导出的BOM的元器件名称所对应的值，并不是我们想要的阻抗值。这里拿最常见10K和100K的电阻进行对比。可以发现其所对应的BOM表名称并不一致！

问题三：如何快速查找原理图中器件的名称以及DataSheet

         双击现有原理图库中的原件，找到Source Package，复制对应名称，进行搜索。

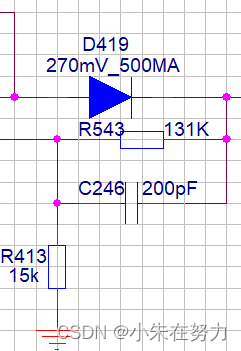

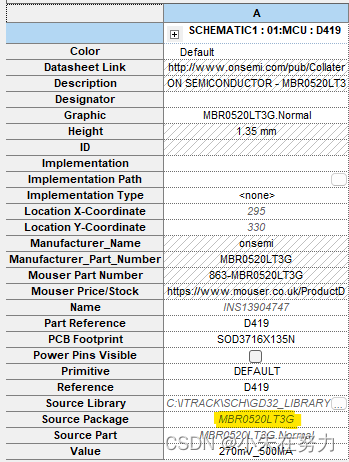

举例：例如我想查找原理图库中二极管的DataSheet，标黄部分即为该元器件的名称。

 问题四：如何有效更新器件库，并更新到原理图中

        首先在建立器件库时，必须从LibraryLoader里导入相关器件的EAD图，其次新建一个工程所需要的原理图器件库，将所有器件到导入到建立的器件库中，最后编辑的时候在原理图的期间库中进行。切记：必须保存修改！并且更新到现有的原理图中，如果没有选项需要进行下列操作！！

举例：假如我需要更新名为2N7002HR的器件，找到器件库此器件！  注意：尽量不要从原理图中单机右键，进行Edit Part!1

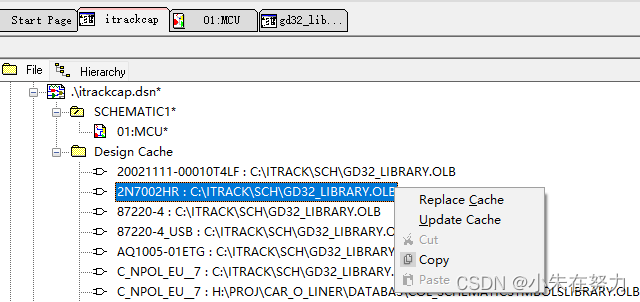

        进入后进行相应的需求更改，最后回到原理图中找到该器件单机右键，再单机Update Cache，这样就把相应的更改保存到了原理图中。\

问题五：有些从贸泽官方所导出来的EDA库，在放入我们自己的原理图中，会发现PIN连接不上，其PIN脚不在栅格上。

        这种一般有两种解决方法，第一种：对相应的封进行修改，将其PIN脚放置在栅格上进行连接。第二种：对我们的连接方式进行调整。

        第一种方法调节起来会较为麻烦，并且破坏原理图的整体美观性，效率较低。两种我都尝试过，发现第二种方法较为简单。

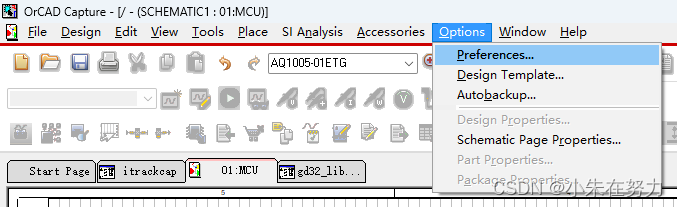

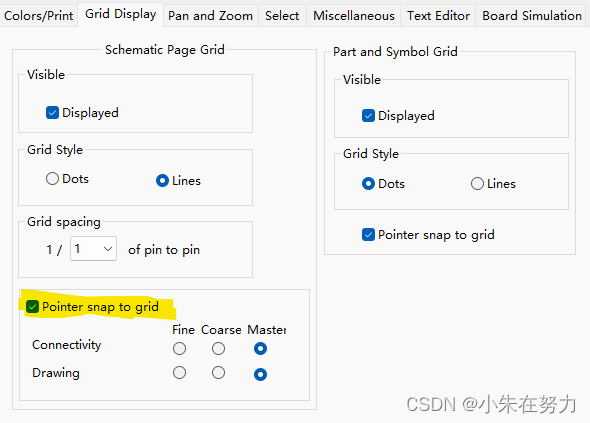

        设置步骤：Options----->Preferences----->Grids Display----->Pointer snap to grid

                将黄色部分去掉勾选即可。

问题六：Bom表的导出问题以及设置问题

        在导出Bom表时，因为  涉及到器件的购买，所以相关的信息必须设置完善，而在放置器件的时候，经常会遇到从其他文件中拷贝过来的文件，这就导致有些文件会缺失相关的描述信息，所以这时就需要手动添加。

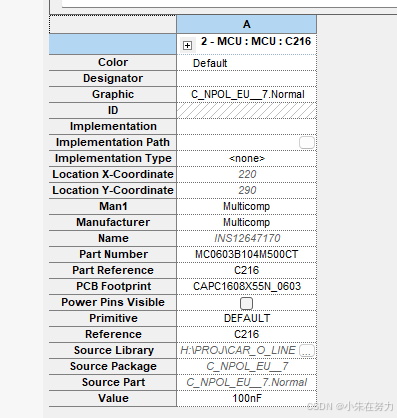

        首先双击原理图中的需要修改器件，出现以下的界面信息，涵盖了生产商编号，生厂商名称，以及器件的相关描述，由于我们公司的习惯是导出这几项信息，所以在这里我统一了命名。

---

注意：必须检查每个器件！ 并且要求标签一定要一直，不能这个器件是Manfacturer，另一个器件是Manfacturer_Name! 切记，这直接影响后期的导出结果

---

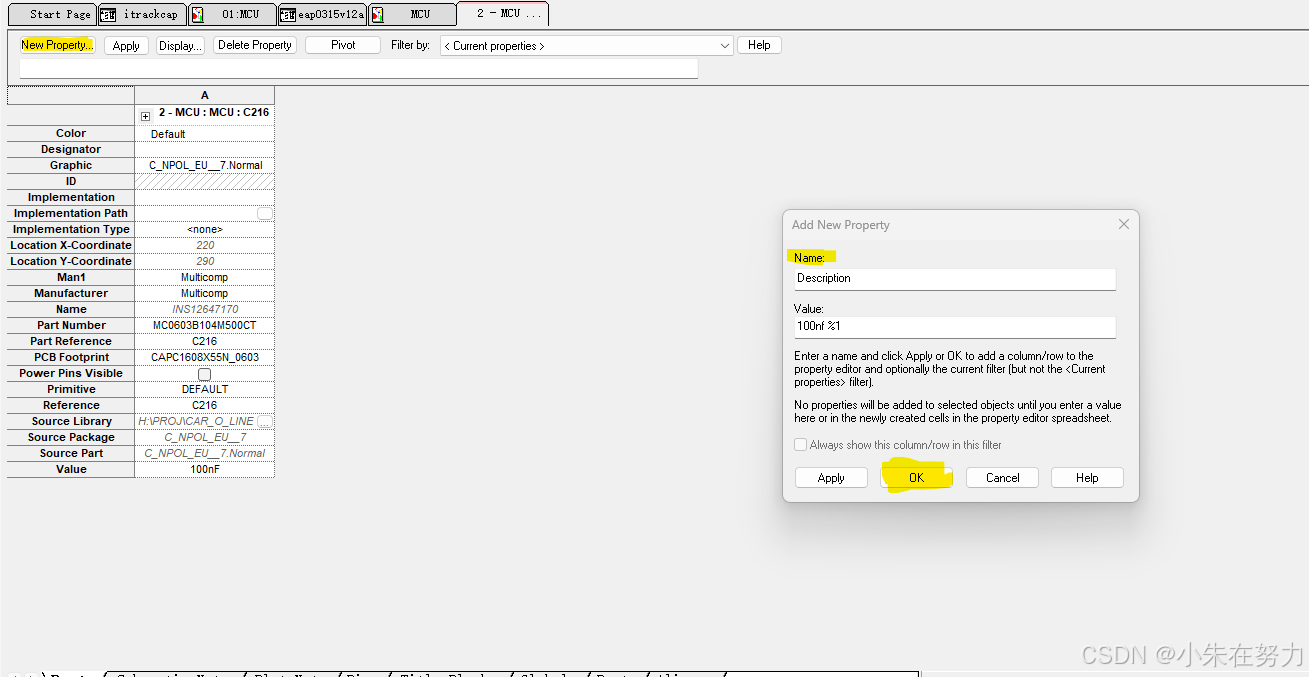

        如上图右图所示，发现该器件没有相关描述怎么办呢，首先点击New Property出现如下界面，Name所对应的就是你要添加的标签，比如我要添加Description，然后在Value值填入你所选器件的相关信息就可以，如果还要添加相关信息，重复上述操作即可。

---

注意：相关器件一些信息，去得捷官网查询即可！  这里就要提一嘴，切记不要点击太频繁，否则系统会将你识别成机器人并把你拉入系统黑名单！！！

---

        至此我们就完成了相关器件的信息添加操作！  但是这只是导出BOM表的前提！切记！每个器件给的标签一定要一致！否则BOM表的导出一定会出问题！

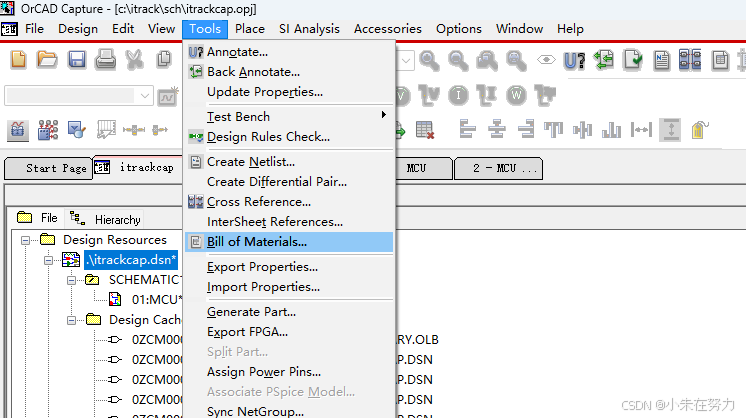

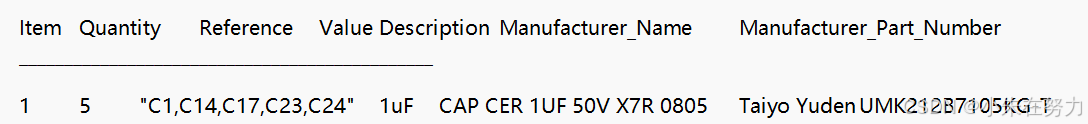

        检查完所有器件的相关信息后，就要进入BOM表的导出了，首先选中dsn文件，有多个原理图时，选择你需要导出器件的原理图即可，然后单机tools---->Bill of Materials

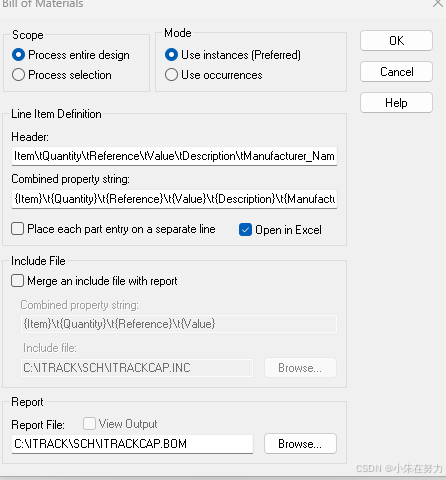

        出现以下界面后，重点就来了！！！！其他选项保持默认！！！1 重点设置Header与Combined!!!

        参数解释： Item表示一共用了几个器件         Quantity表示相同的器件用了一个，啥意思呢比如100nf我一共六个那么这里就会显示6         Referece表示器件的命名     Value表示器件的选值

        这几个选项是系统默认不需要修改，只需要按照他前面给的格式进行你要添加的器件即可，只不过需要注意的是，Header 里面添加响应的Combined 也要添加   比如我要添加 D

header \tD    combined \t{D} 明白了吧！  注意位置要对应哦！ 这时候的设计就全部OK了，截个部分图一下就清楚了。

Header 是不是就是相当于列名，而Combined 就是响应的描述喽

问题七：报错wo wires/busses of different nets intersect visually

解决方案：将原有器件剪切，再进行黏贴即可解决问题！但凡遇到Two wires/busses of different nets intersect visually 类错误，直接对原器件进行剪切，让系统忘掉这个错误，然后再黏贴，再DRC一遍一般就能解决！

---

后续问题：遇到继续补充

---
