USB详解

于 2025-03-30 16:00:15 发布
阅读量433 收藏 7
点赞数 4
文章标签： android 服务器 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/z1236464/article/details/146765641
版权

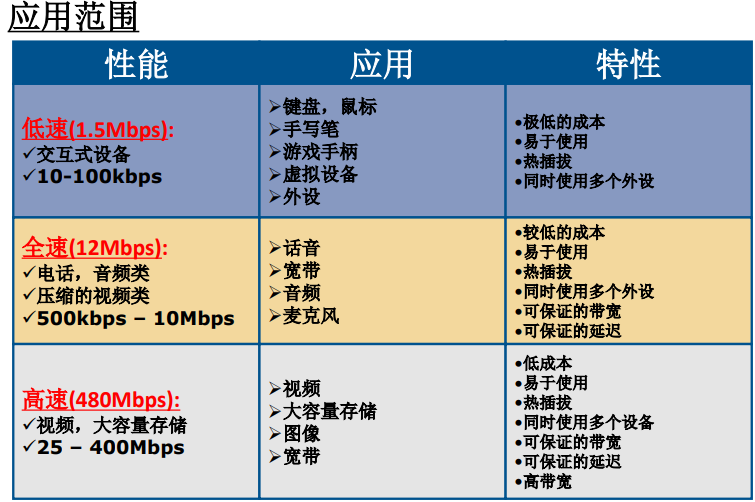

应用范围

在这里插入图片描述

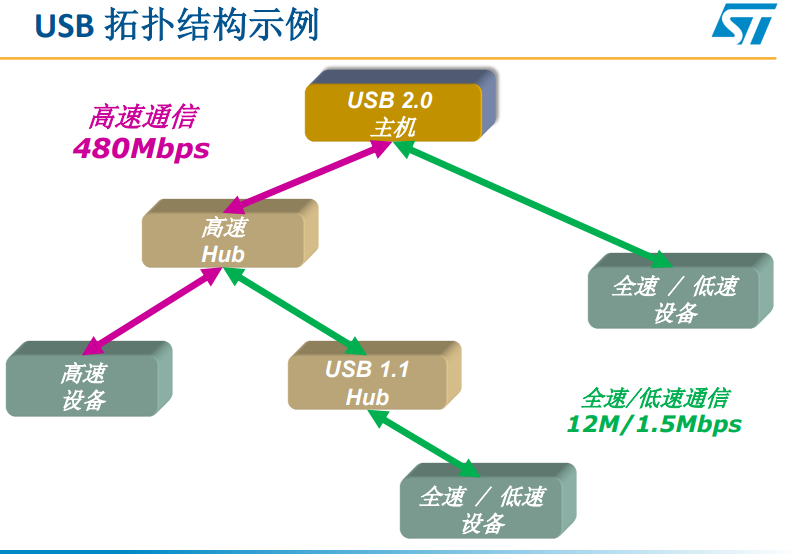

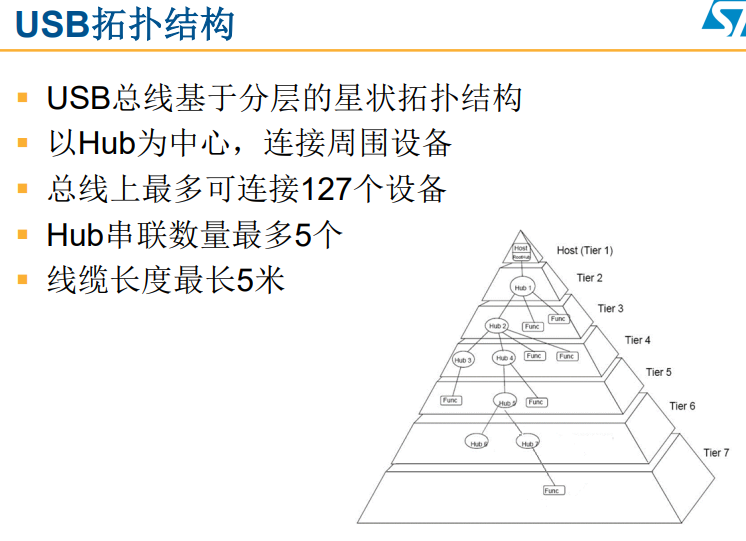

USB 拓扑结构

在这里插入图片描述
在这里插入图片描述

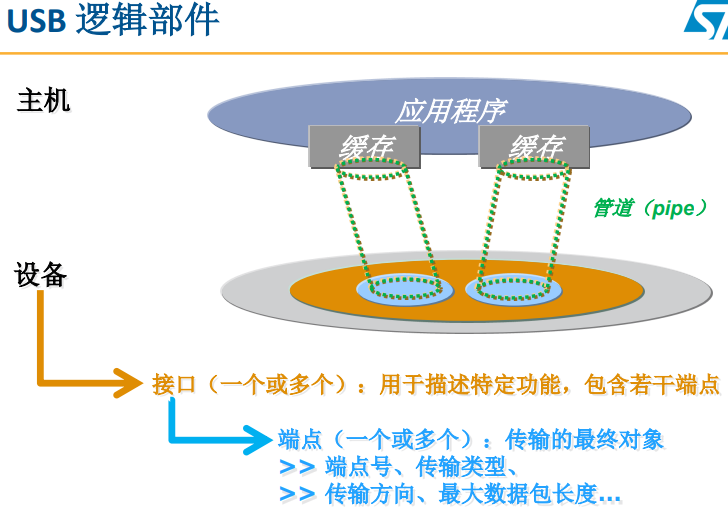

USB 逻辑部分

在这里插入图片描述

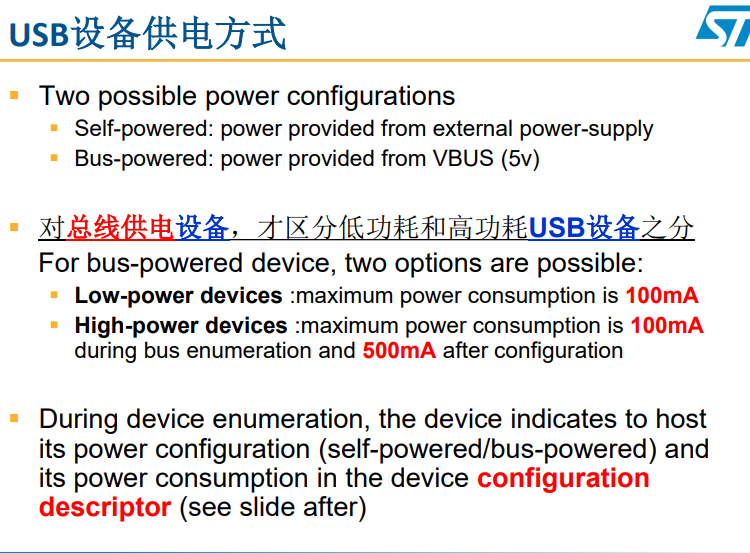

USB供电方式

在这里插入图片描述

USB 配置描述符

在这里插入图片描述

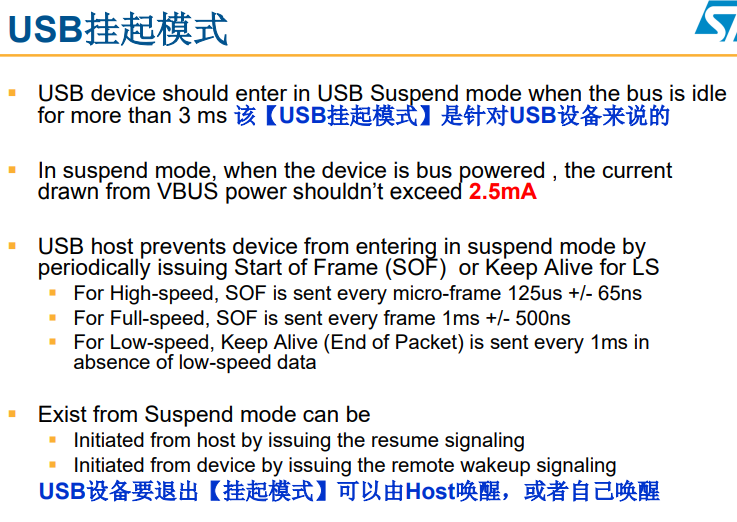

USB 挂起模式

在这里插入图片描述

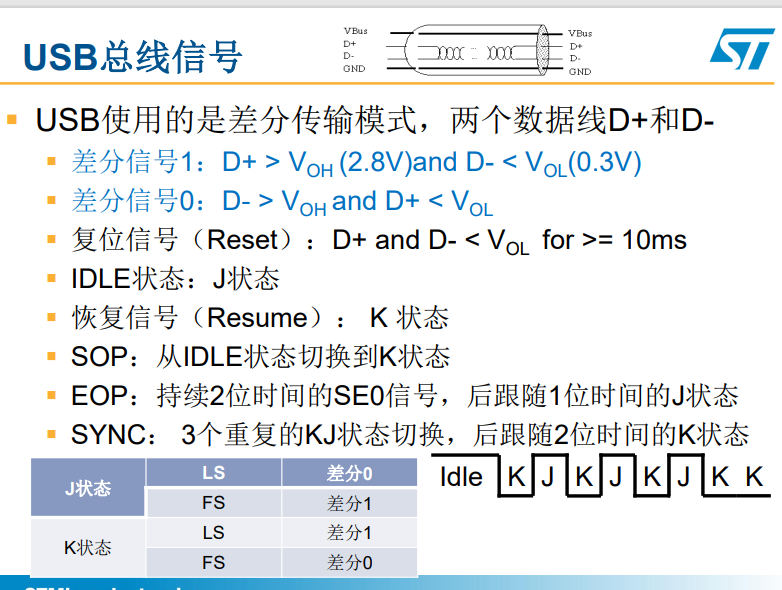

USB总线信号

在这里插入图片描述

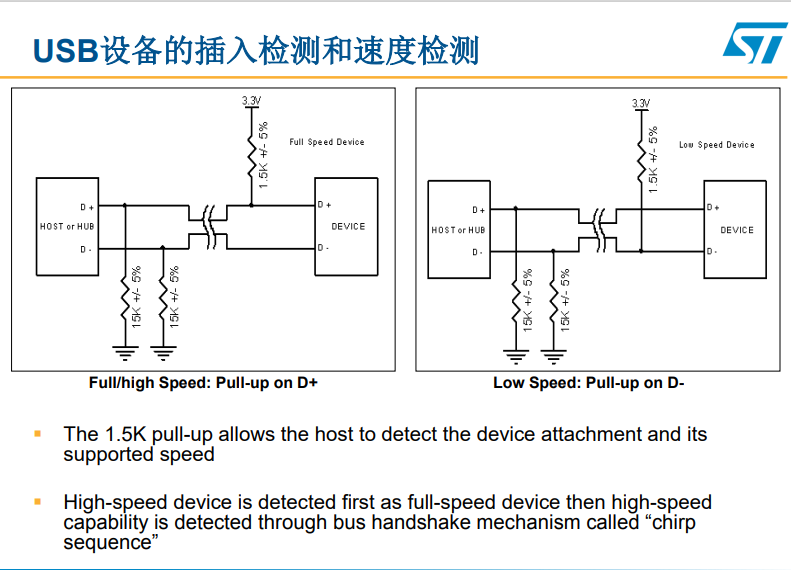

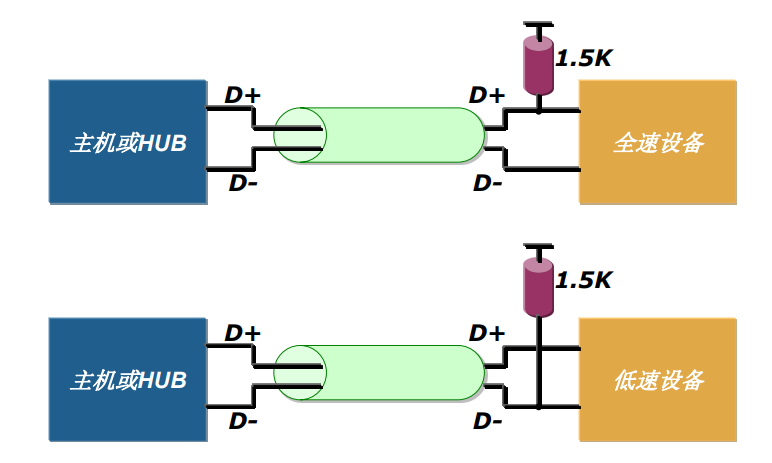

USB 设备的插入检测和速度检测

在这里插入图片描述

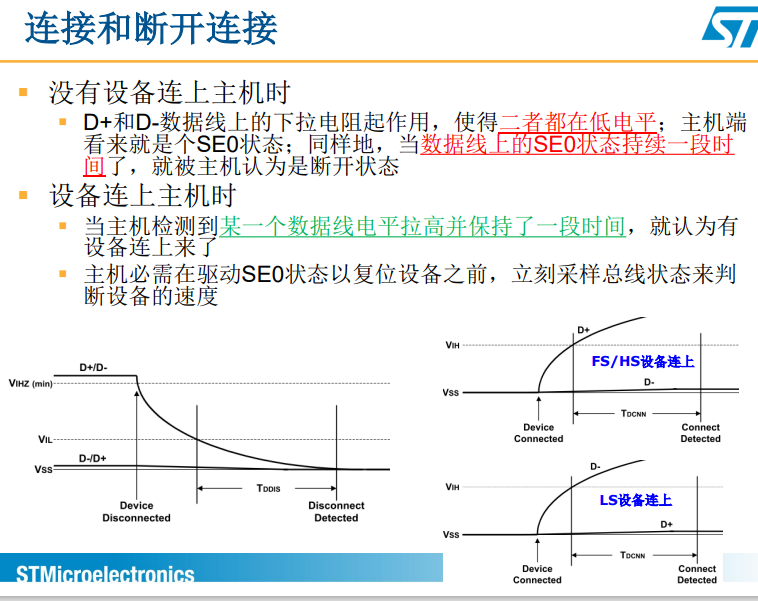

连接和断开连接

在这里插入图片描述

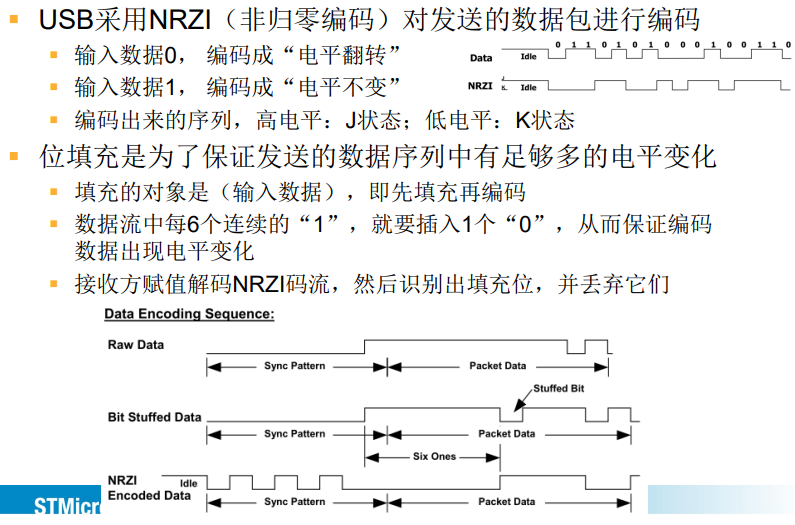

数据编解码和位填充

在这里插入图片描述

USB传输

在这里插入图片描述

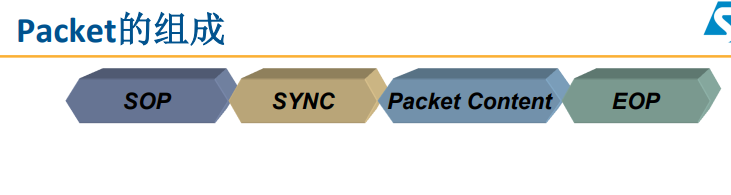

Packet 的组成

在这里插入图片描述

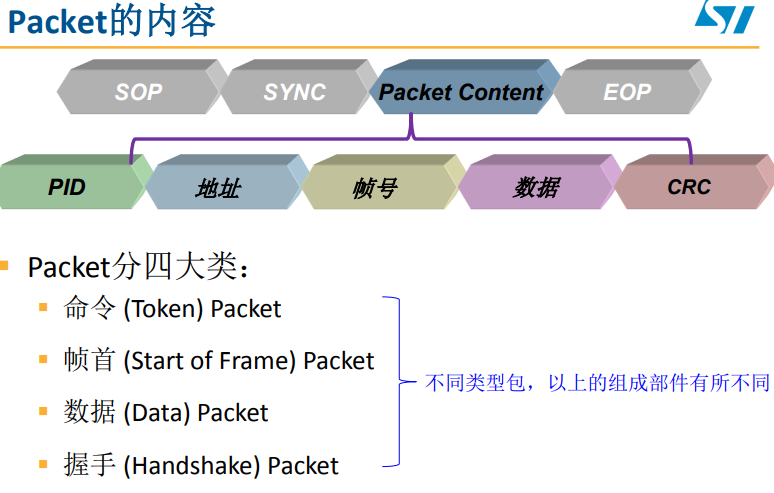

Packet 的内容

在这里插入图片描述

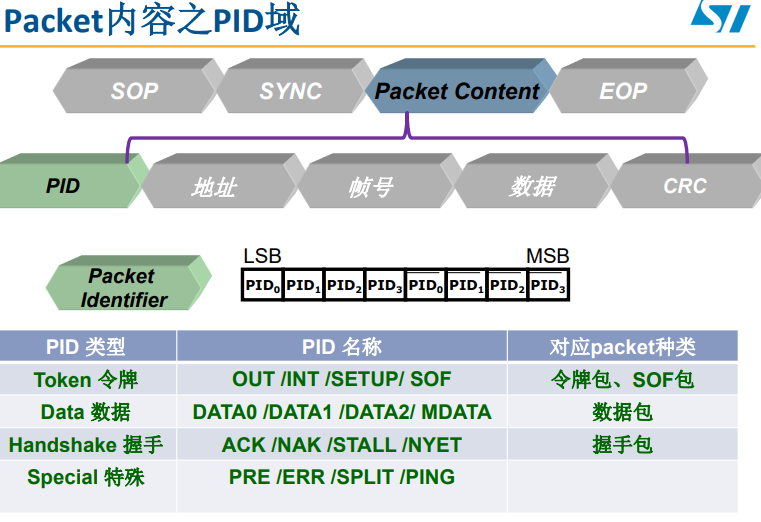

Pack内容之PID域

在这里插入图片描述

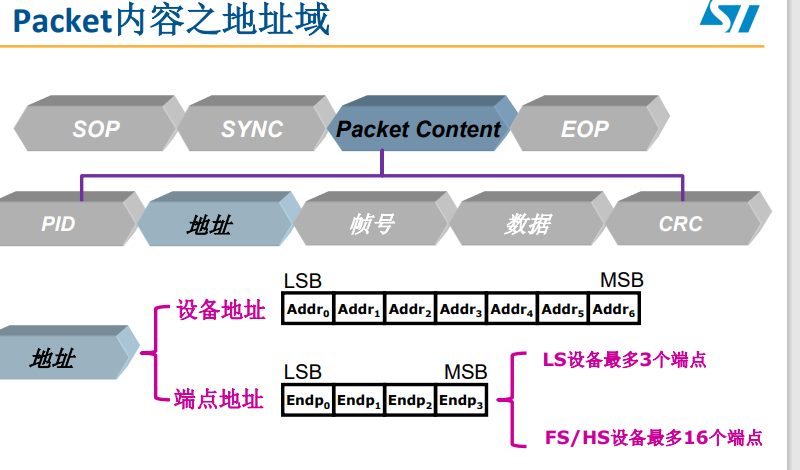

Pack内容之地址域

在这里插入图片描述

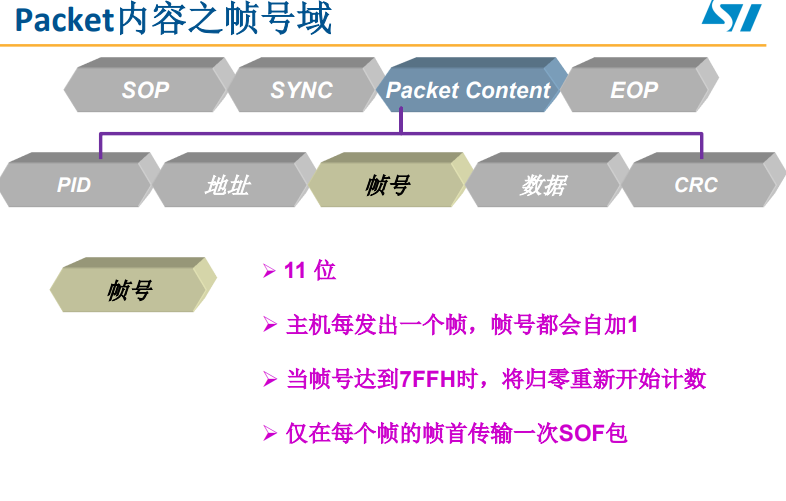

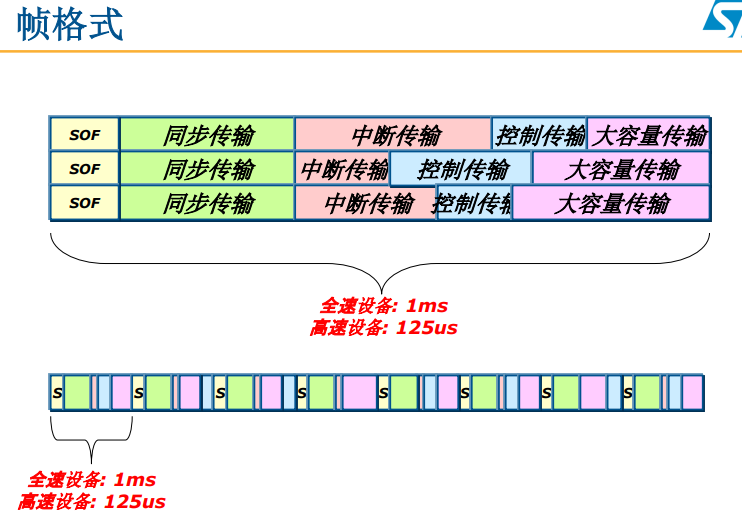

Pack内容之帧号域

在这里插入图片描述
在这里插入图片描述

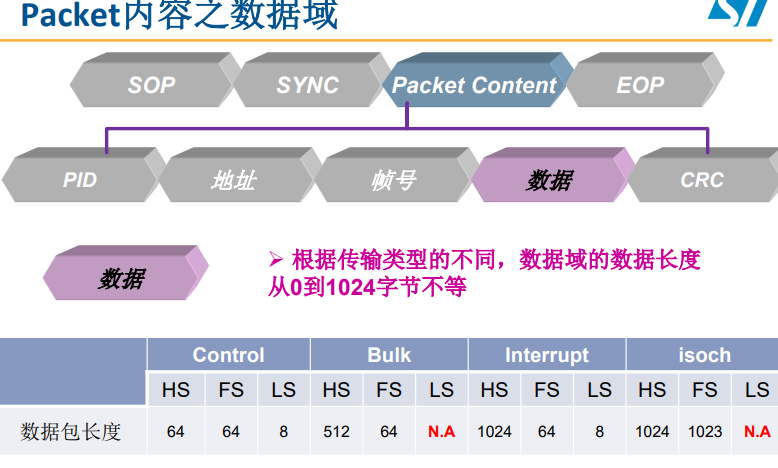

Packet 内容之数据域

在这里插入图片描述

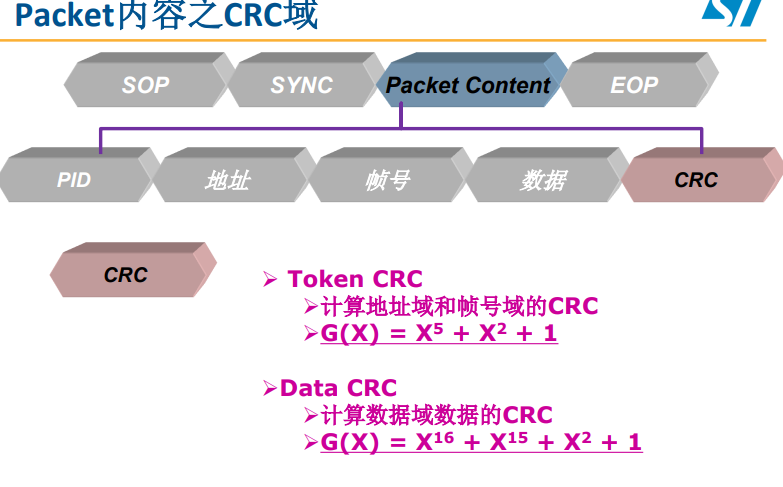

Packer 内容之CRC域

在这里插入图片描述

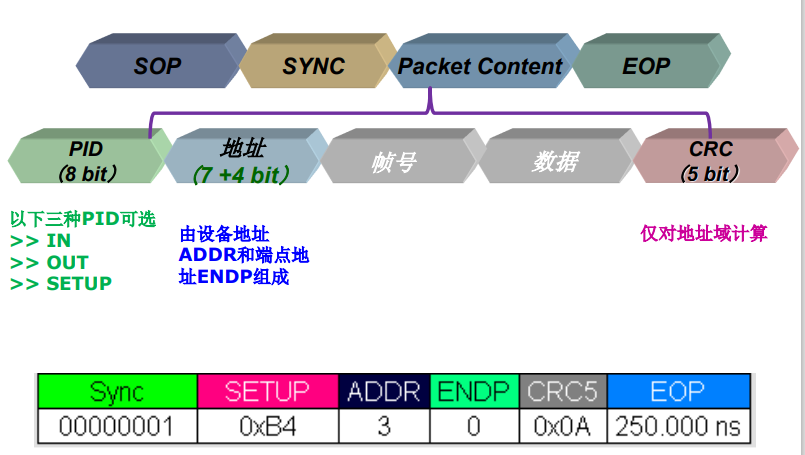

四种Packet类型之Token Packet

在这里插入图片描述

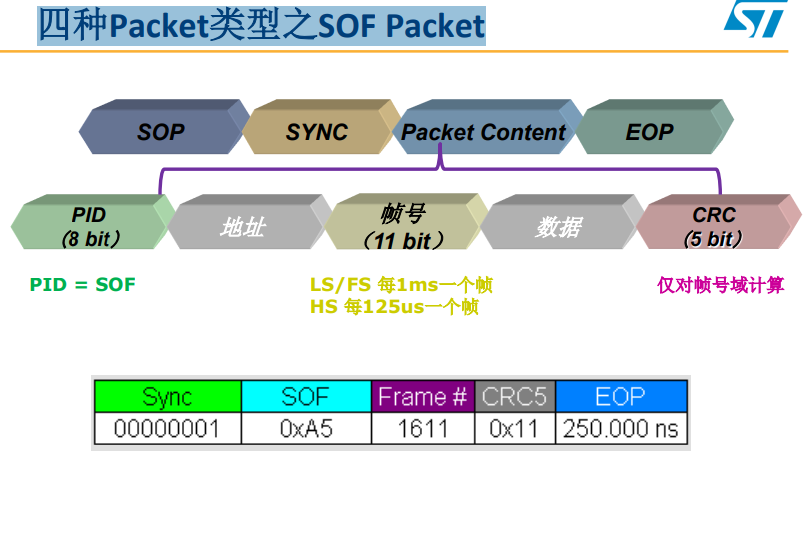

四种Packet类型之SOF Packet

在这里插入图片描述

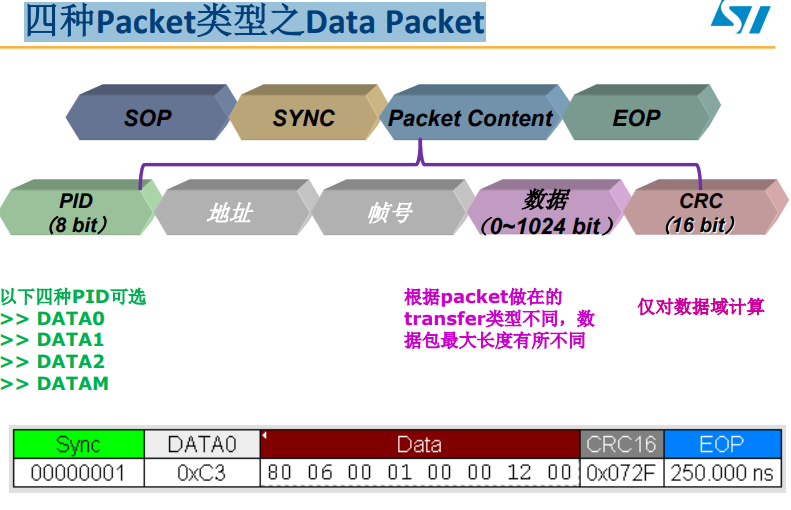

四种Packet类型之Data Packet

在这里插入图片描述

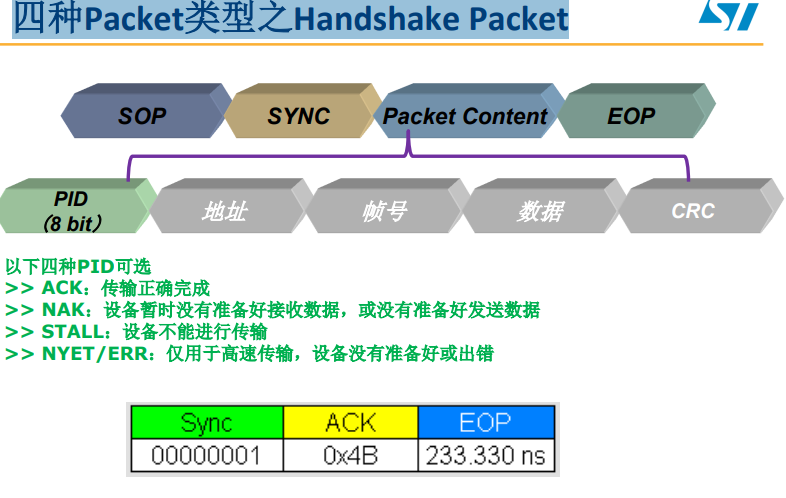

四种Packet类型之Handshake Packet

在这里插入图片描述

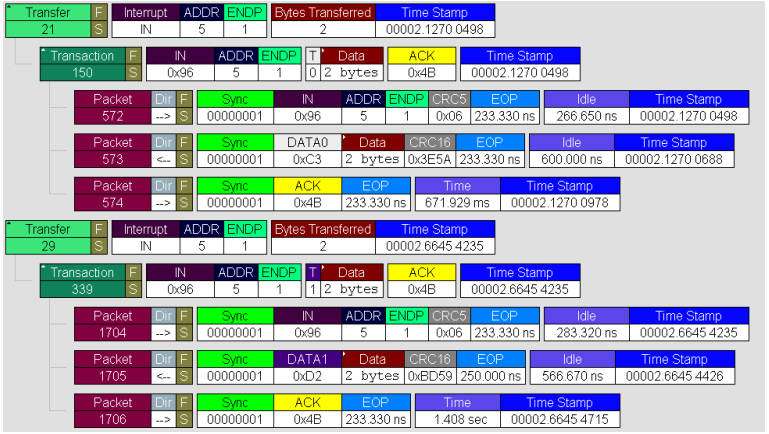

Data PID toggle用于数据的同步

在这里插入图片描述

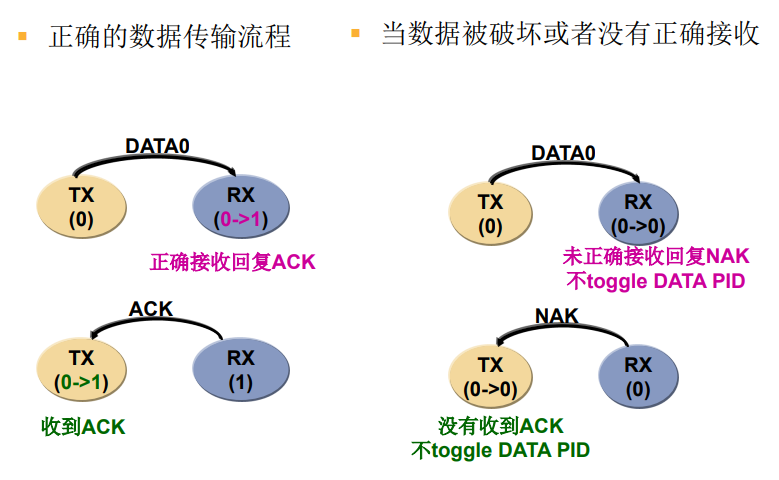

Data PID toggle用于数据的重发

在这里插入图片描述

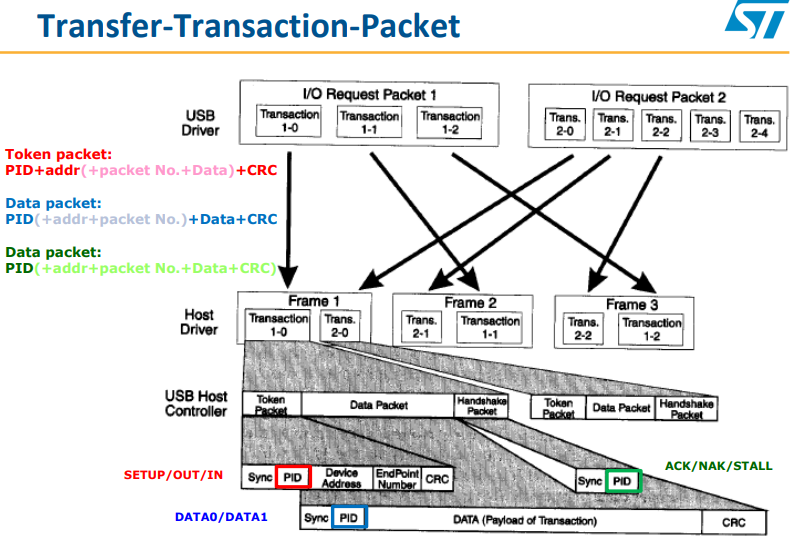

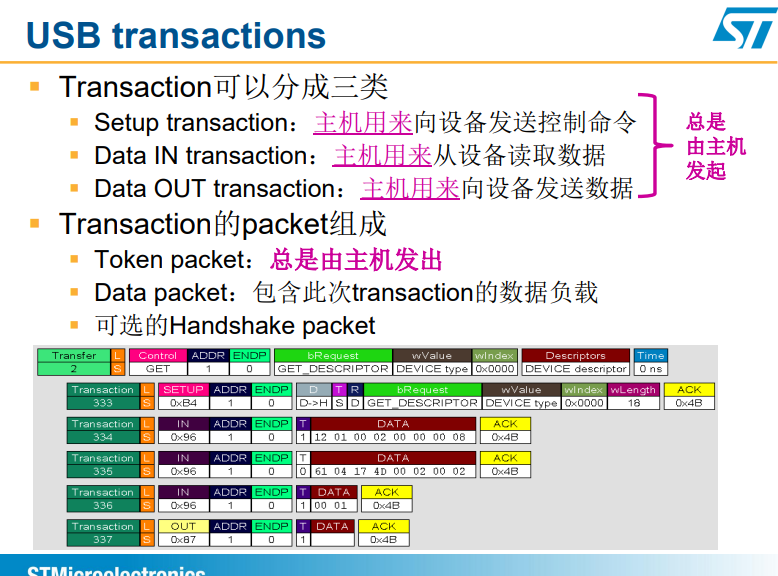

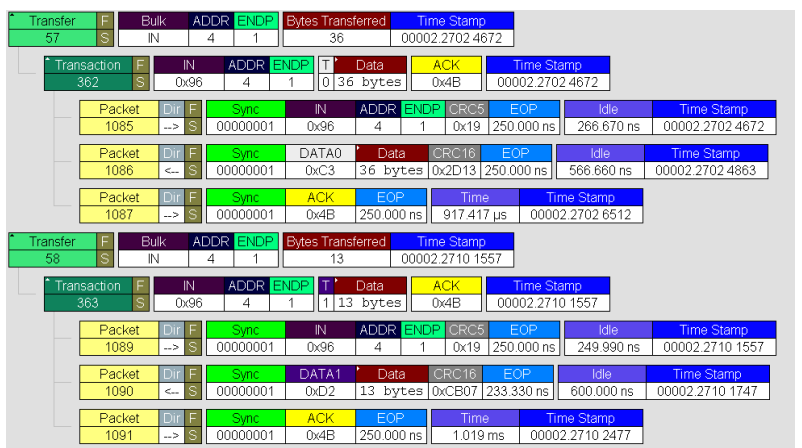

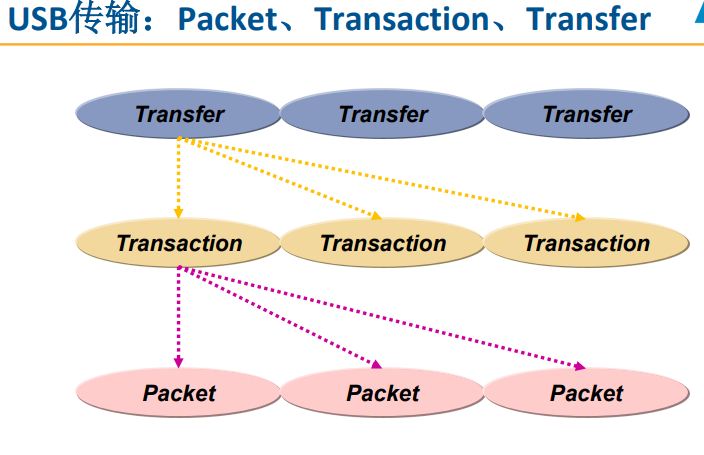

USB传输 Transation

在这里插入图片描述
在这里插入图片描述

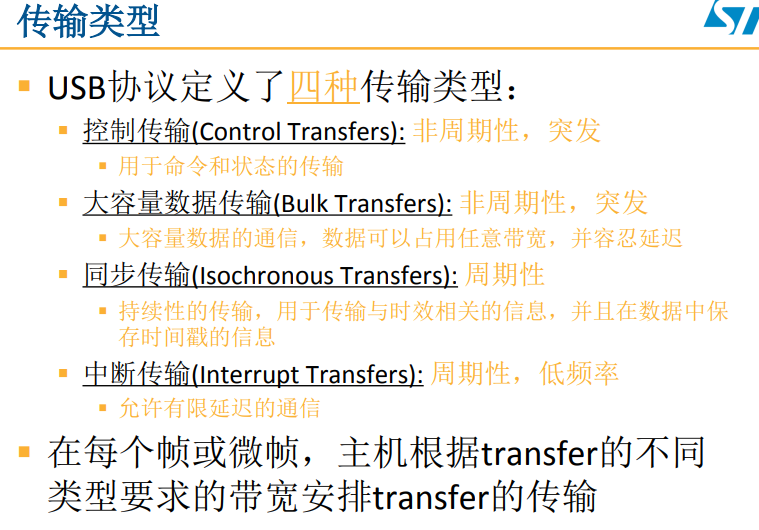

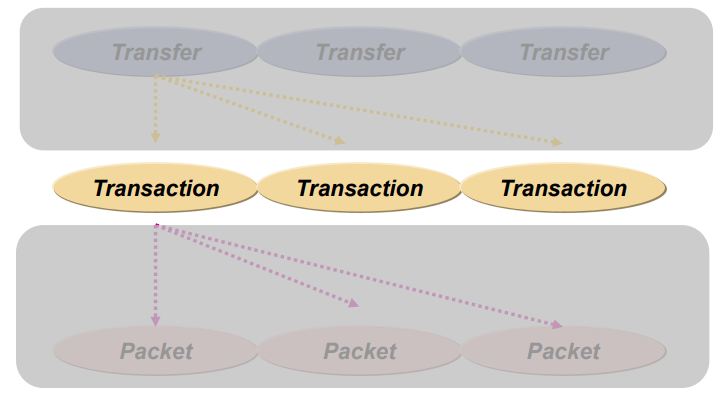

USB传输：Transfer

在这里插入图片描述

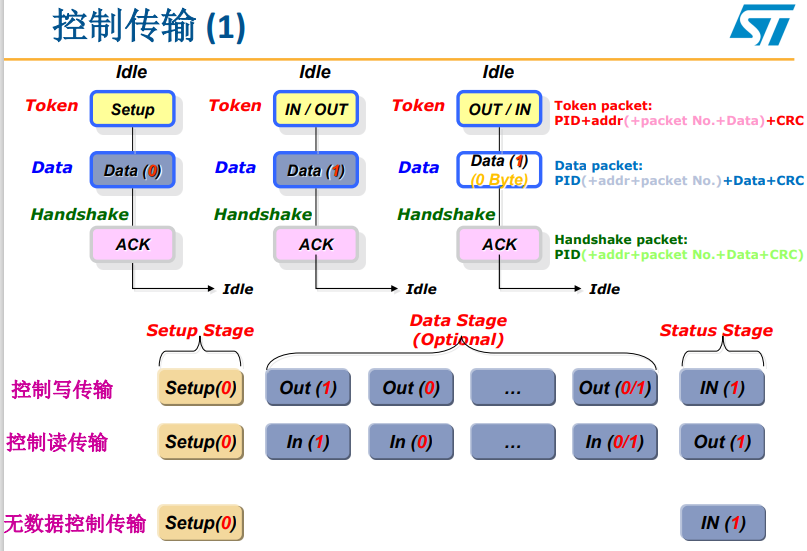

控制传输（1）

在这里插入图片描述

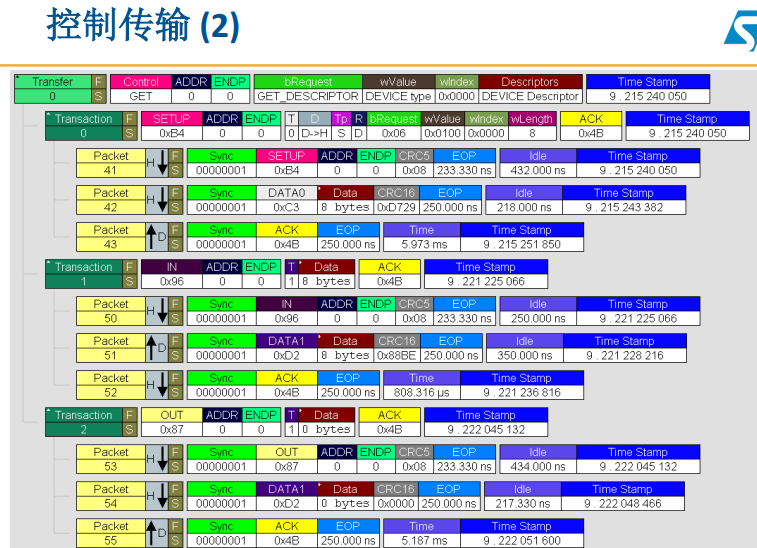

控制传输（2）

在这里插入图片描述

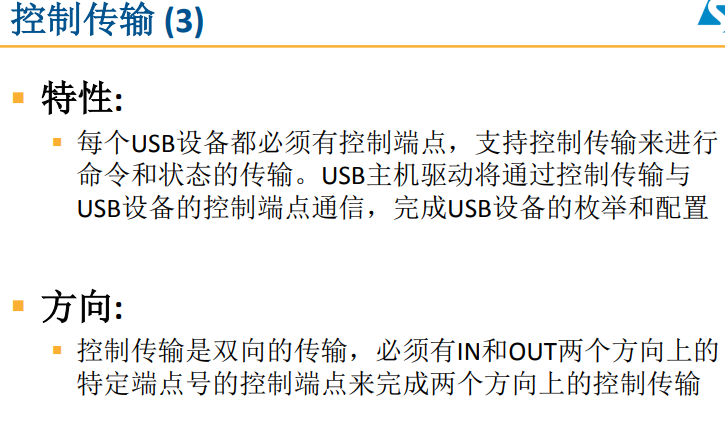

控制传输（3）

在这里插入图片描述
在这里插入图片描述

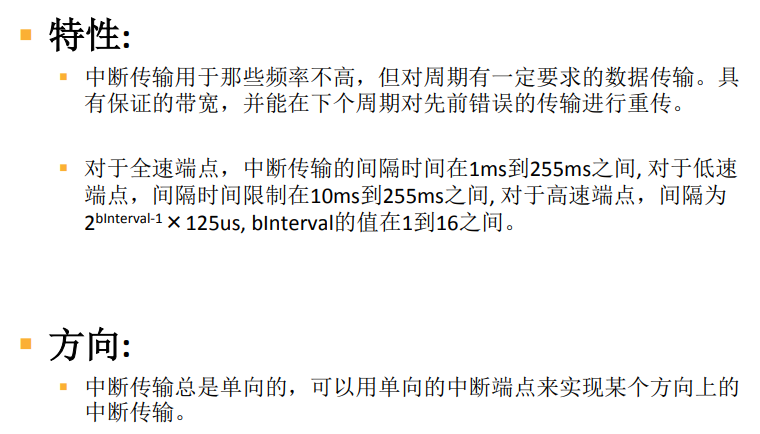

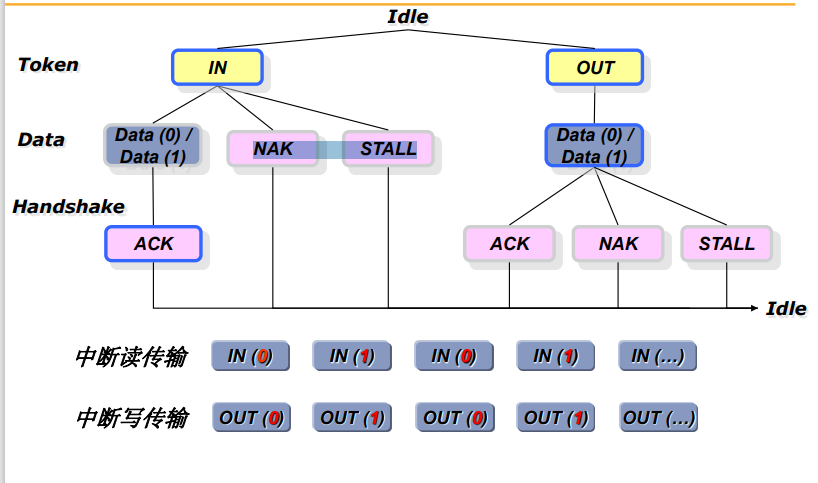

中断传输 (1)

在这里插入图片描述

中断传输 (2)

在这里插入图片描述

中断传输 (3)

在这里插入图片描述

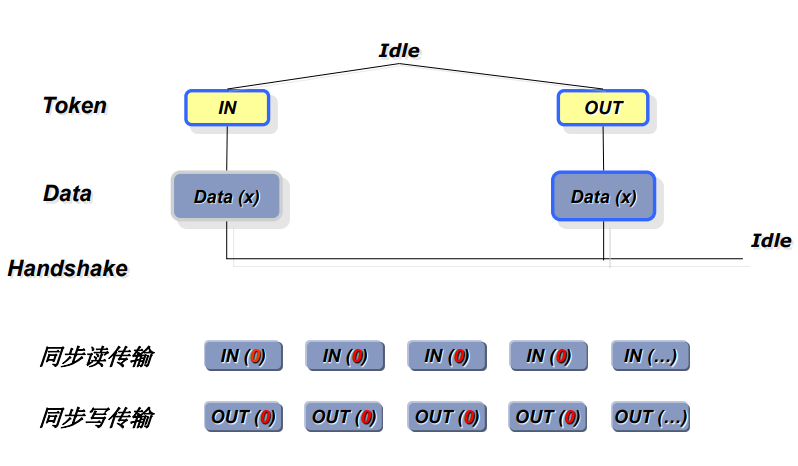

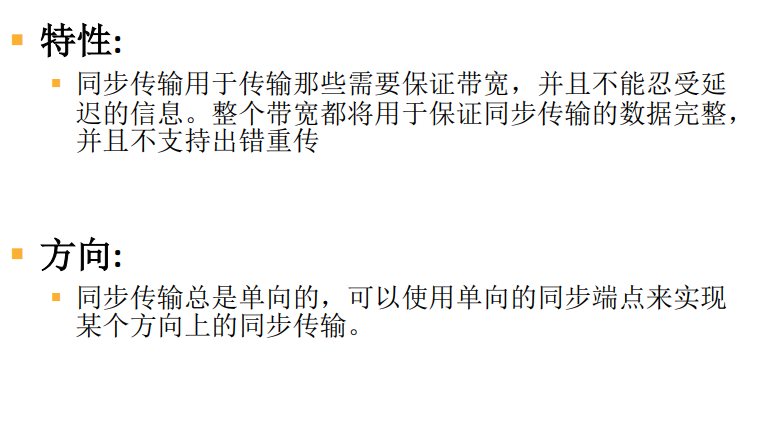

同步传输 (1)

在这里插入图片描述

同步传输 (2)

在这里插入图片描述

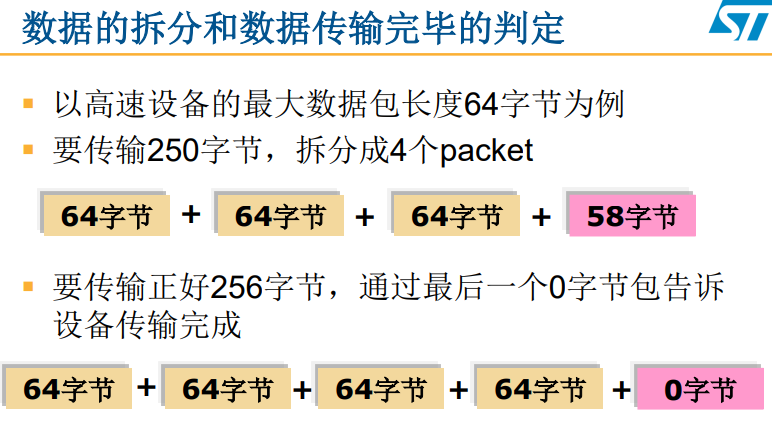

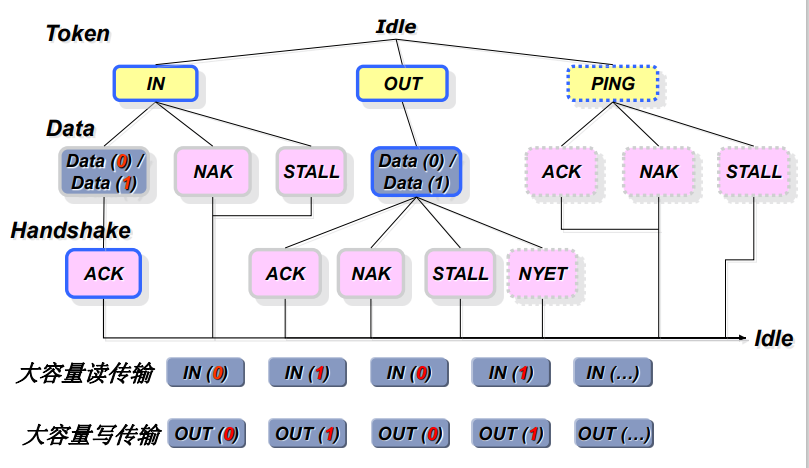

大容量数据传输 (1)

在这里插入图片描述

大容量数据传输 (2)

在这里插入图片描述

大容量数据传输 (3）

在这里插入图片描述

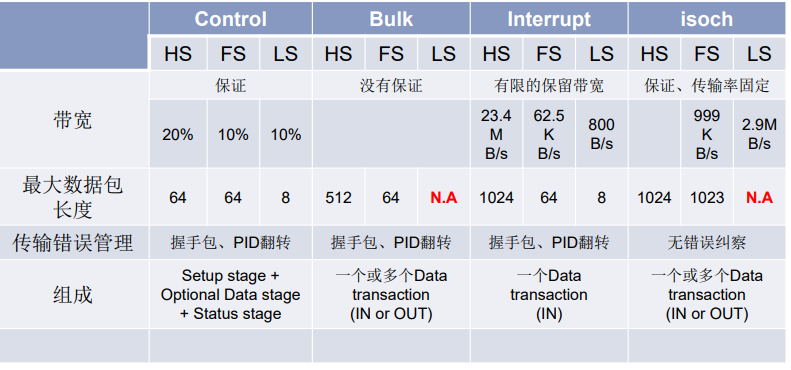

各种transfer特性比较

在这里插入图片描述
在这里插入图片描述

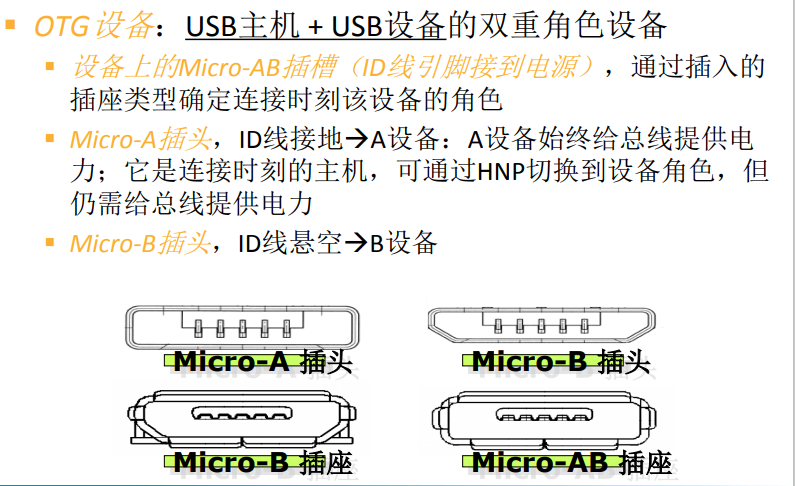

USB OTG：A设备和B设备

在这里插入图片描述

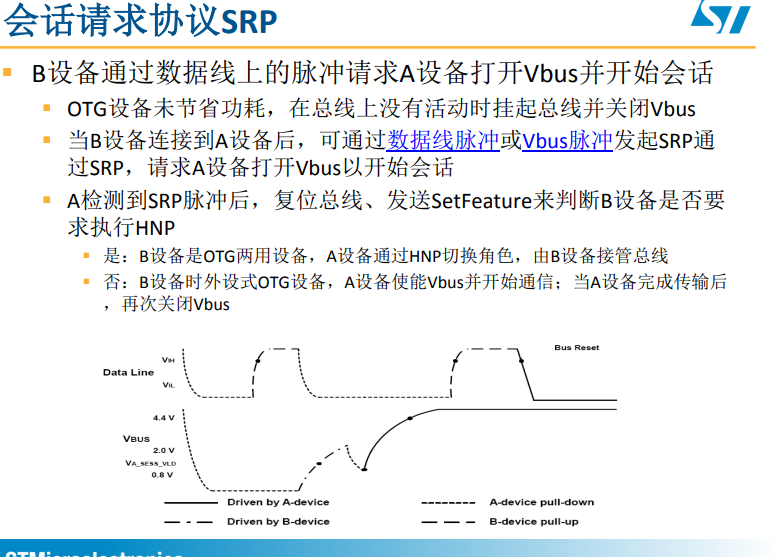

会话请求协议SRP

在这里插入图片描述

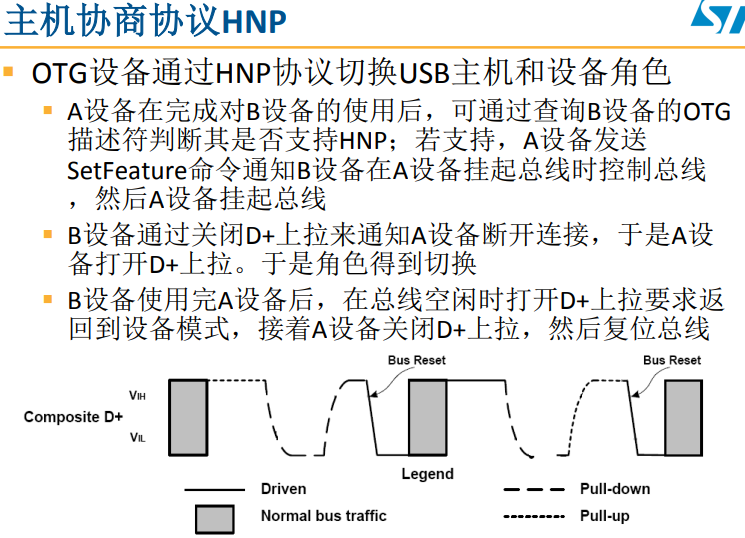

主机协商协议HNP

在这里插入图片描述

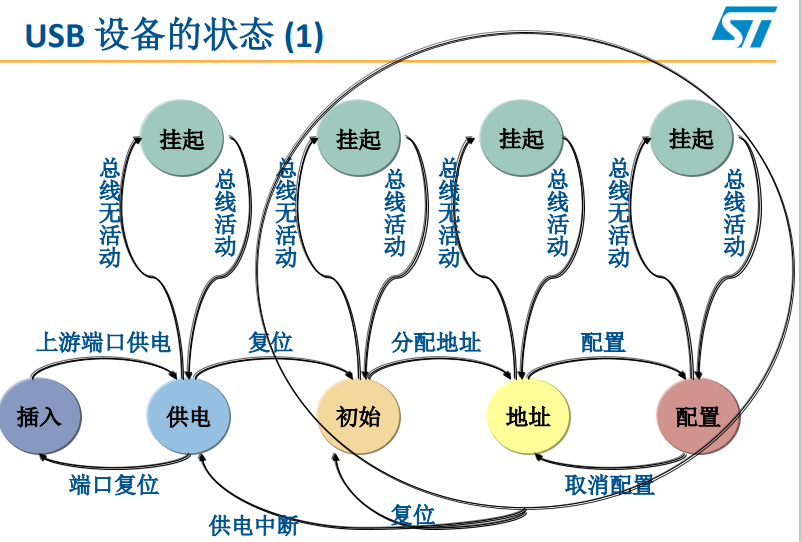

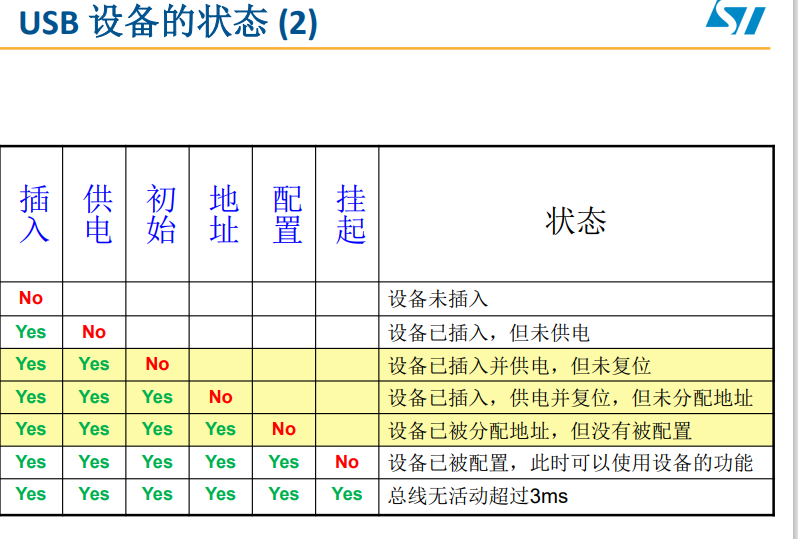

USB 设备状态

在这里插入图片描述
在这里插入图片描述

USB 全速设备的插入检测

在这里插入图片描述

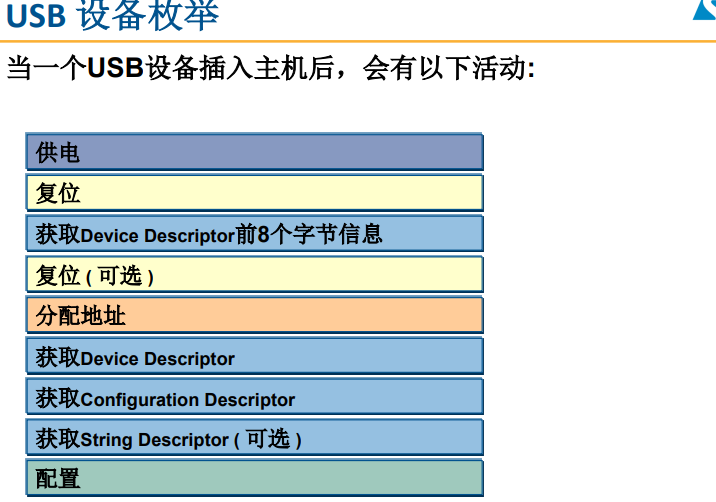

USB 设备枚举

在这里插入图片描述

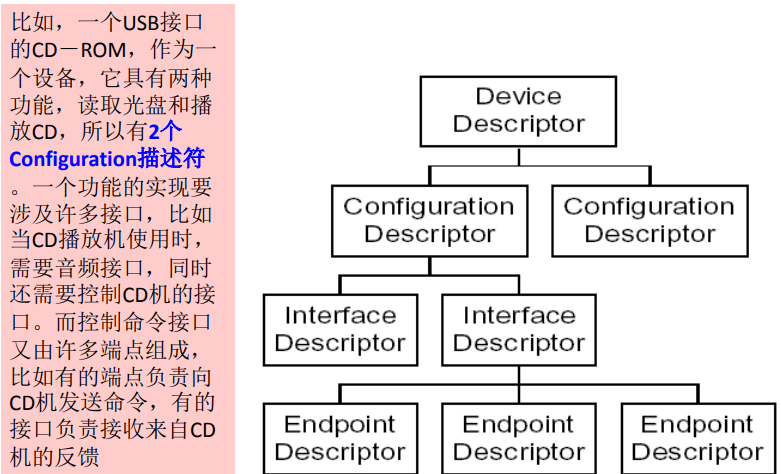

即插即用的实现：描述符（Descriptor）

在这里插入图片描述
（5种描述符）设备描述符 配置描述符 接口描述符 端点描述符 字符串描述符

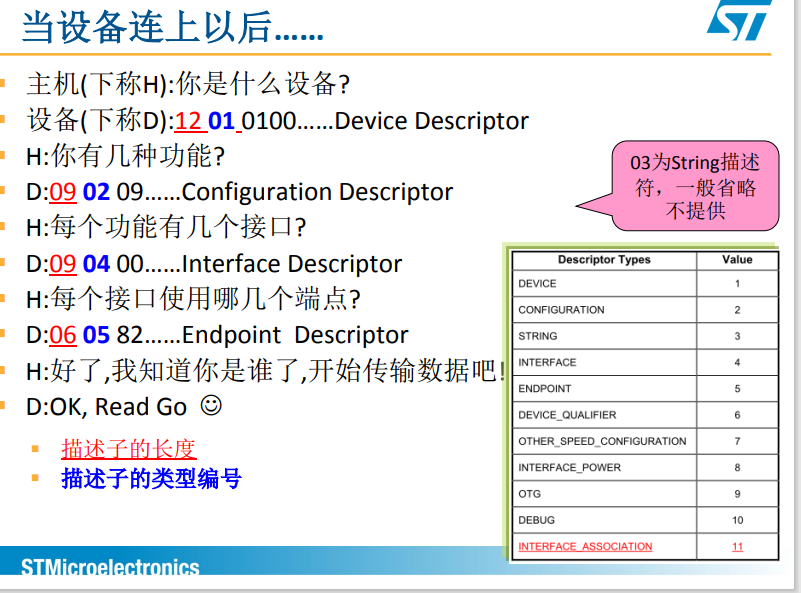

当设备连上以后……

在这里插入图片描述

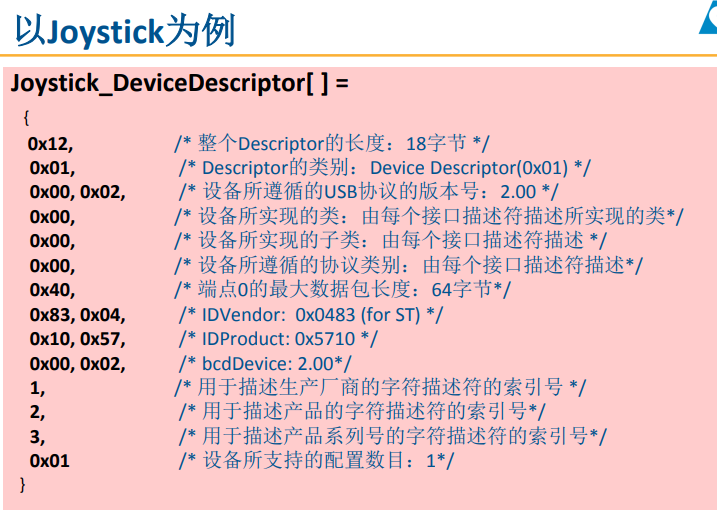

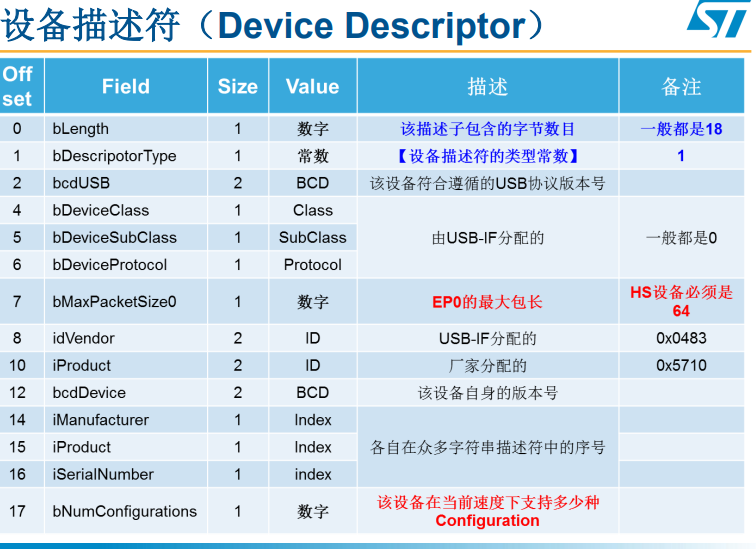

设备描述符

在这里插入图片描述
在这里插入图片描述

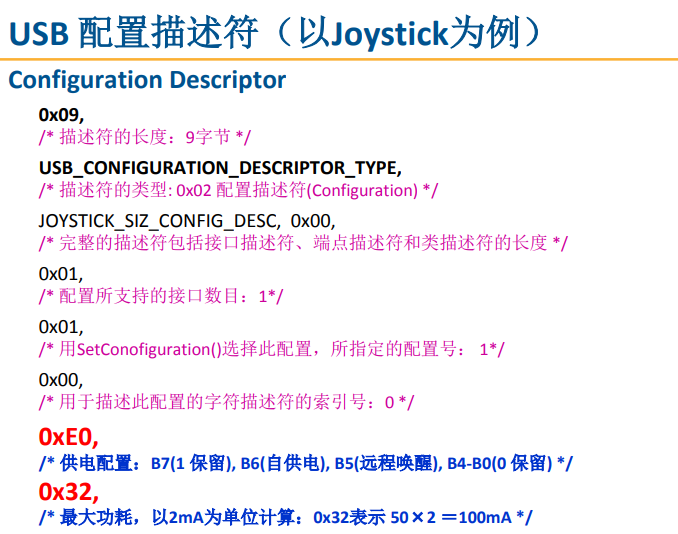

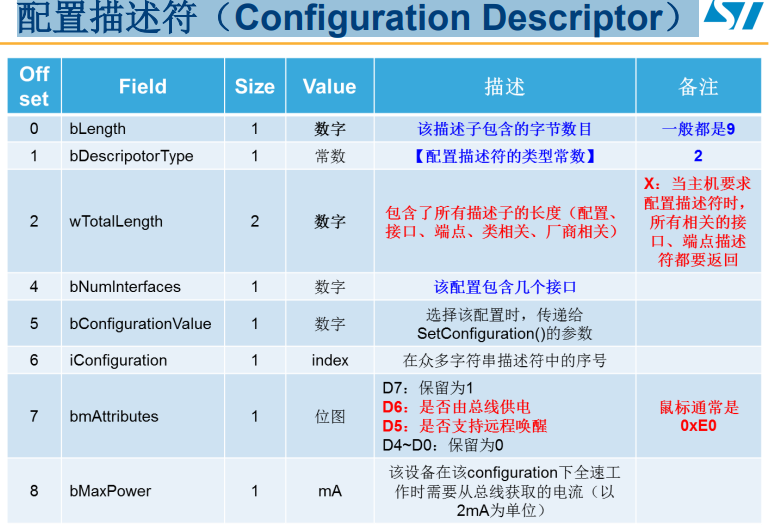

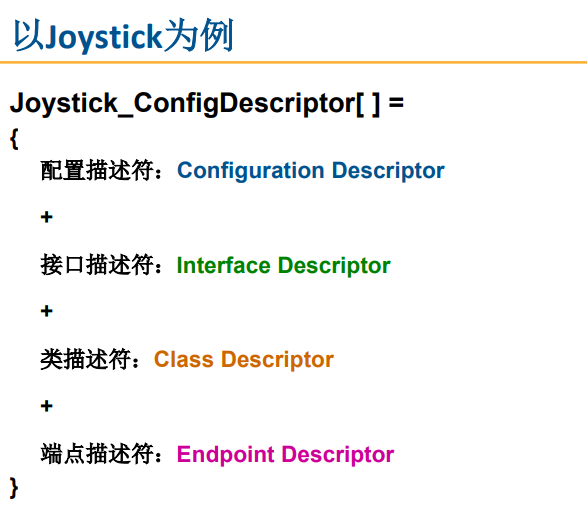

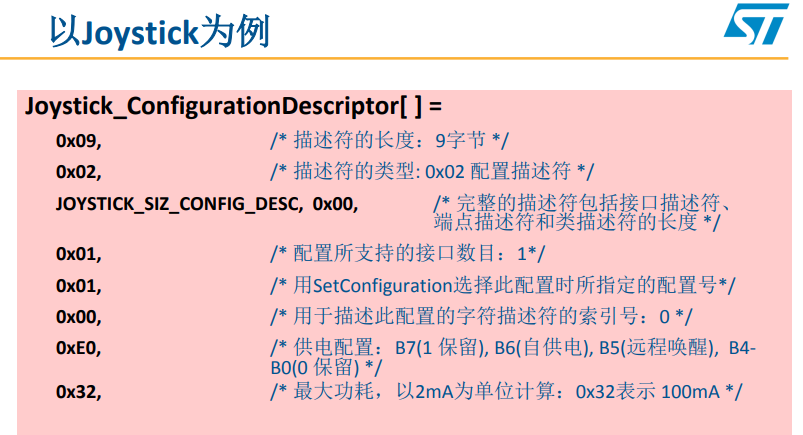

配置描述符（Configuration Descriptor）

在这里插入图片描述
在这里插入图片描述

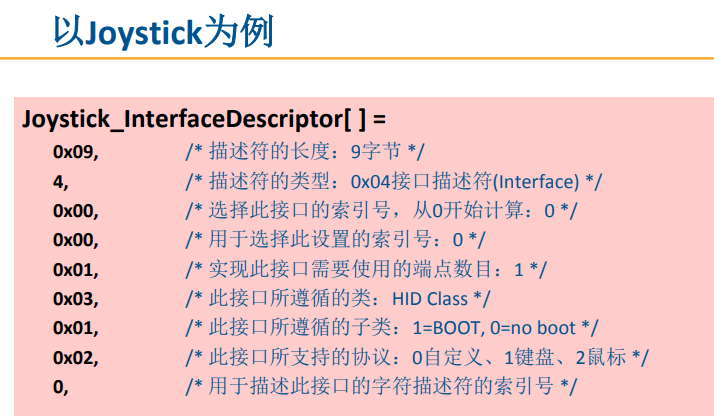

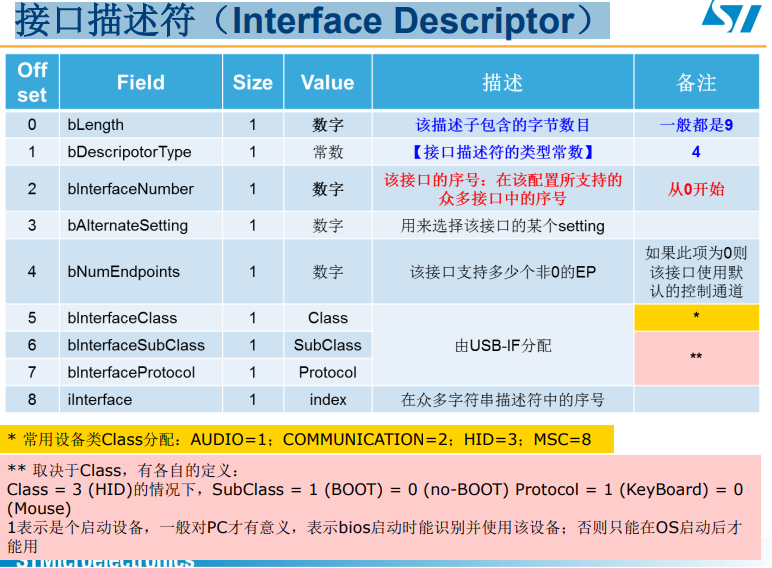

接口描述符（Interface Descriptor）

在这里插入图片描述
在这里插入图片描述

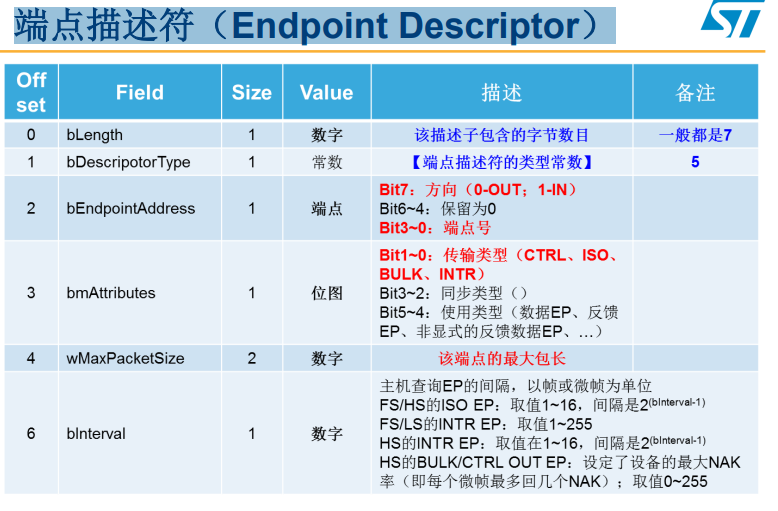

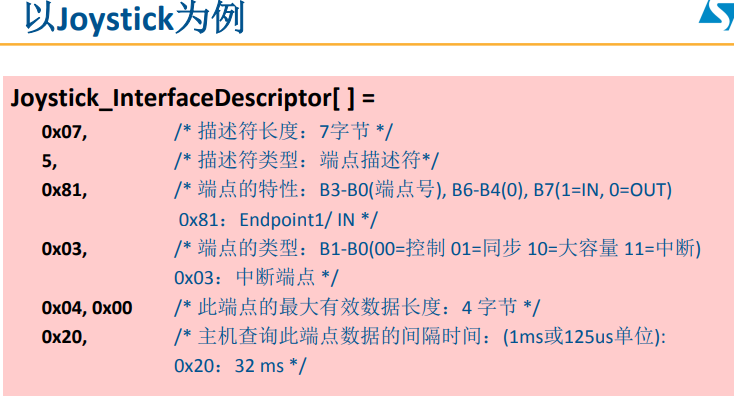

端点描述符（Endpoint Descriptor）

在这里插入图片描述
在这里插入图片描述

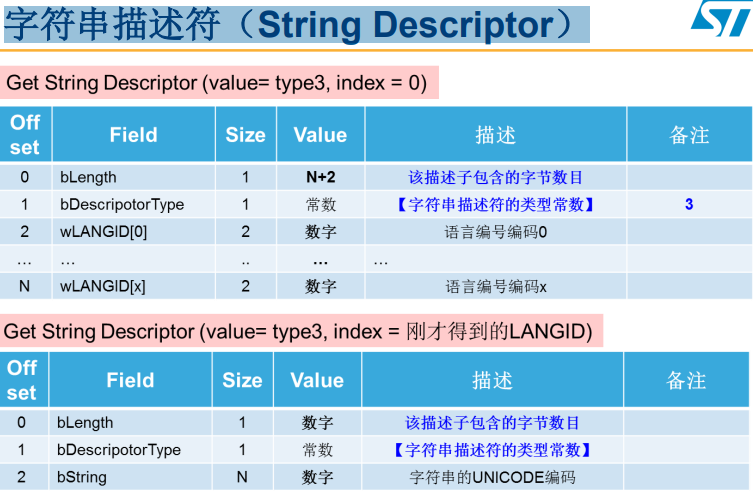

字符串描述符（String Descriptor）

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

小结

在这里插入图片描述
