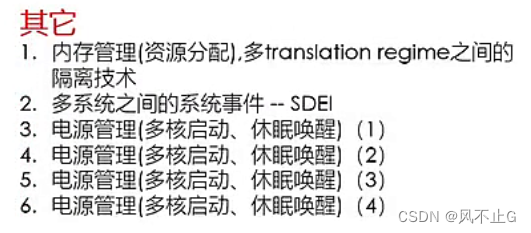

第四章 软件架构（高级）【29】其它(内存管理/PSCI...)

最新推荐文章于 2024-11-06 05:48:18 发布
最新推荐文章于 2024-11-06 05:48:18 发布
阅读量406 收藏 4
点赞数 5
分类专栏： TEE系统安全学习笔记 文章标签： trustzone
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/yzm65580952/article/details/140138610
版权

在这里插入图片描述

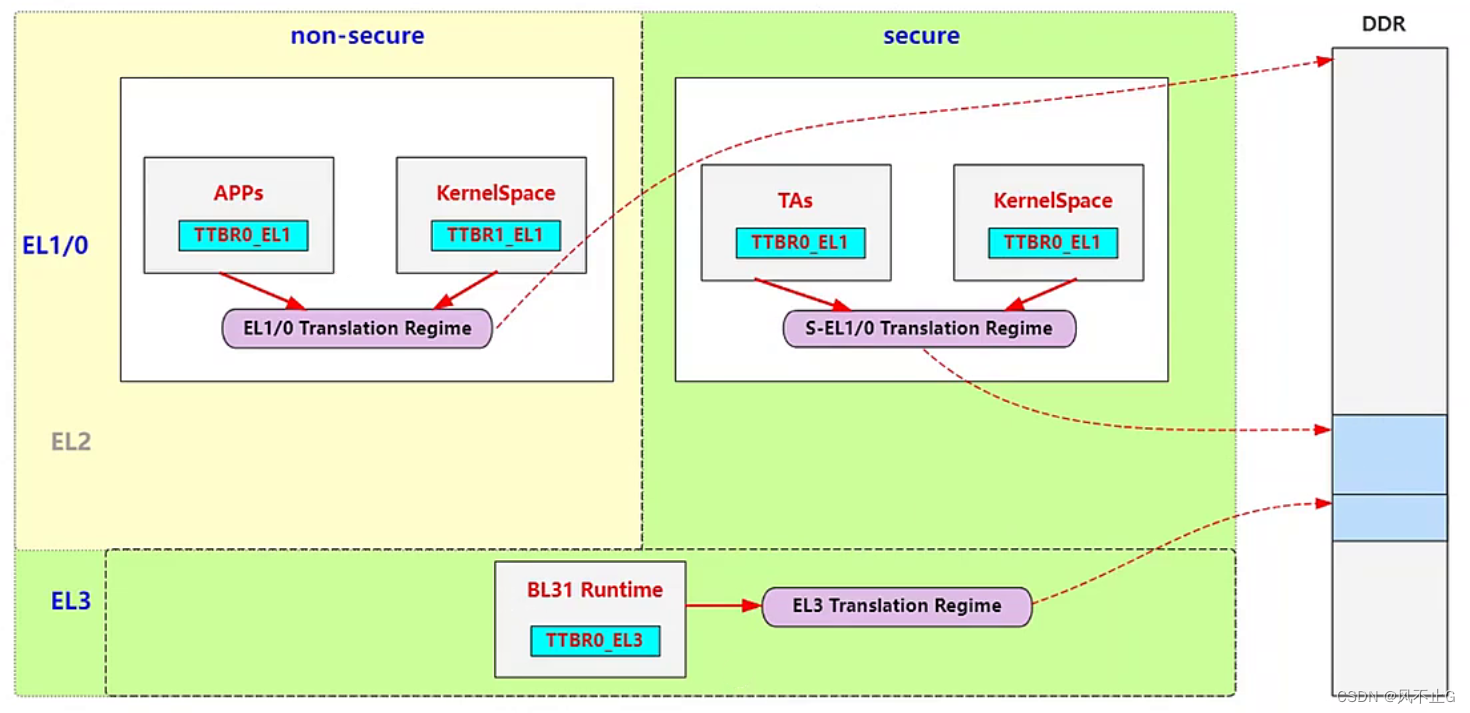

1 内存管理

"Translation Regime"是指内存管理单元（Memory Management Unit，MMU）在不同执行层级（Exception Level，EL）下如何管理和转换虚拟地址到物理地址的规则和机制。
不同的执行层级有各自独立的Translation Regime，例如EL1（用户模式）、EL2（虚拟化管理程序模式）和EL3（安全监控模式）
在这里插入图片描述

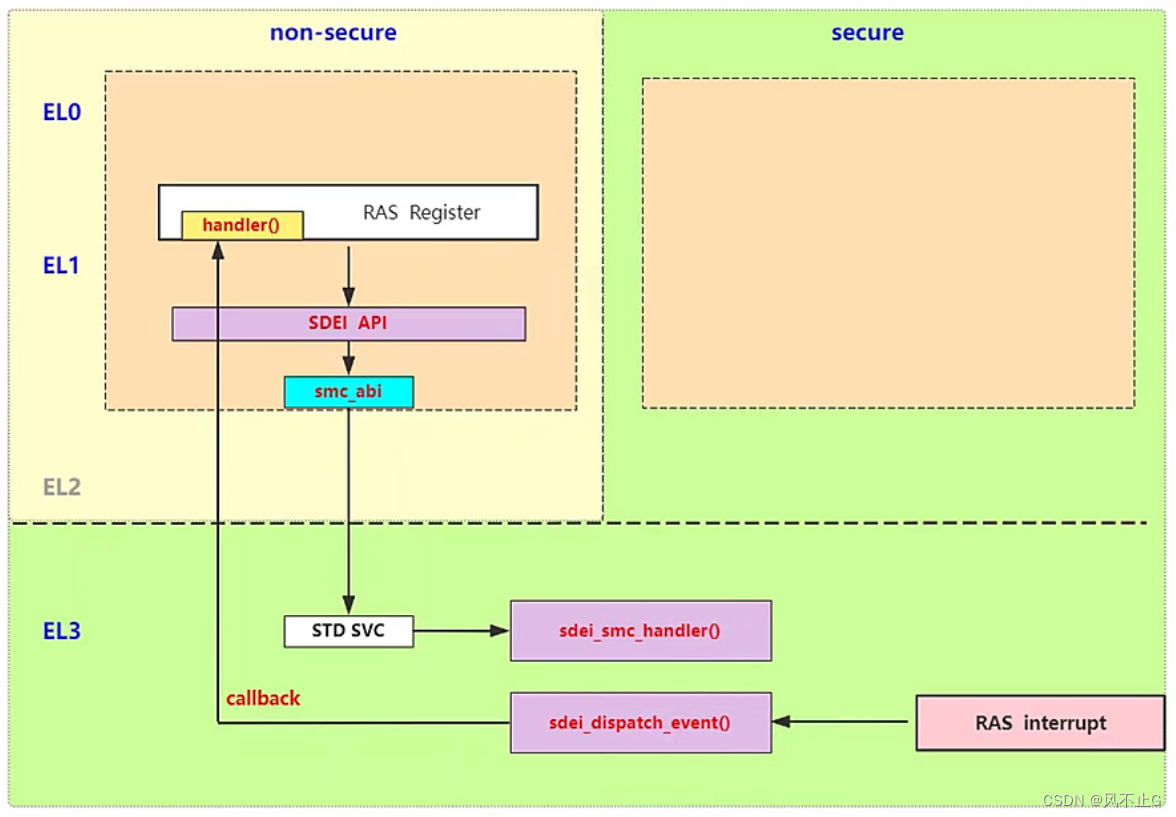

2 多系统之间的系统事件 SDEI

Software Delegated Exception Interface (SDEI)，即软件委托异常接口，是ARM架构中定义的一种机制，用于在非安全世界（Non-secure world）与安全世界（Secure world）之间进行系统事件的通知和处理。SDEI允许固件（通常是运行在安全世界的固件）在检测到系统级事件时，向非安全世界中的操作系统或应用软件提供通知，以便后者可以执行相应的错误处理或响应操作。

通过sdei注册中断处理程序，中断在el3 secure 接收，non-secure处理。
在这里插入图片描述

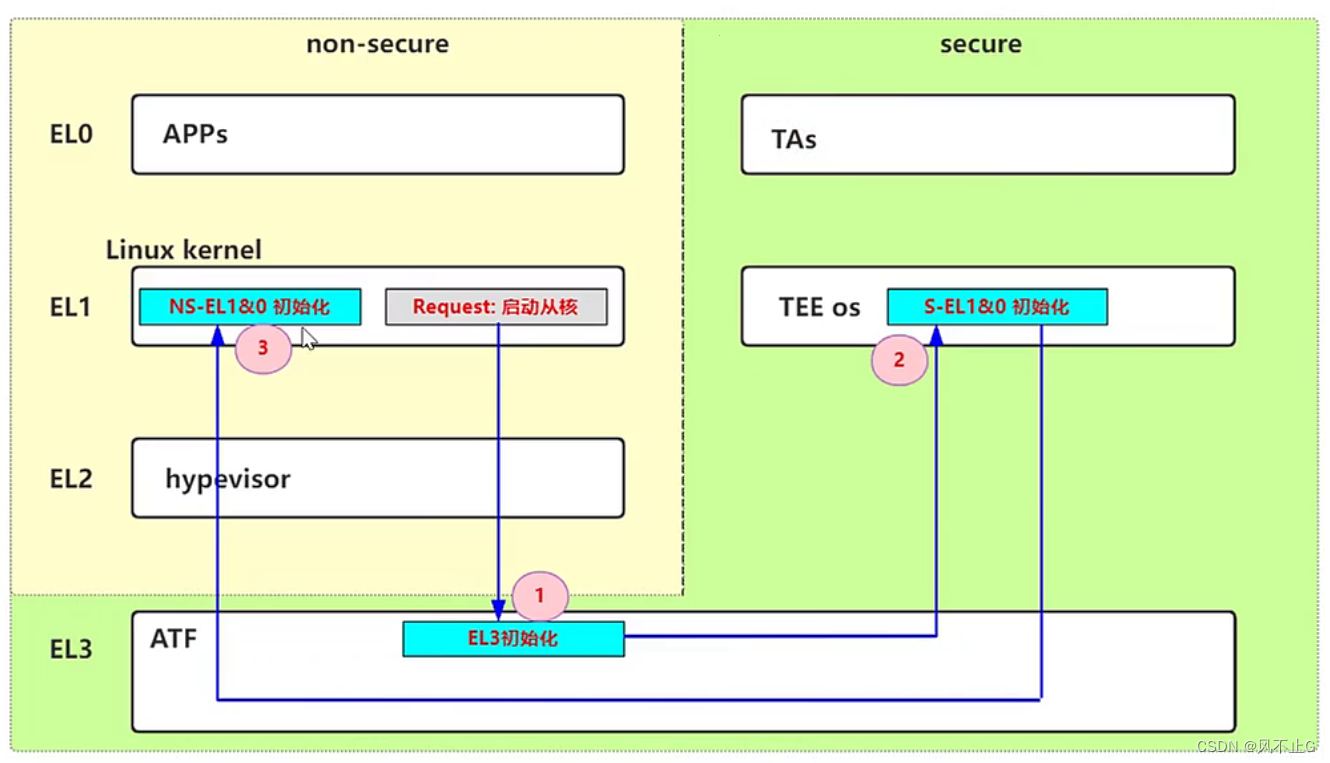

3 电源管理（多核启动、休眠唤醒）

在这里插入图片描述

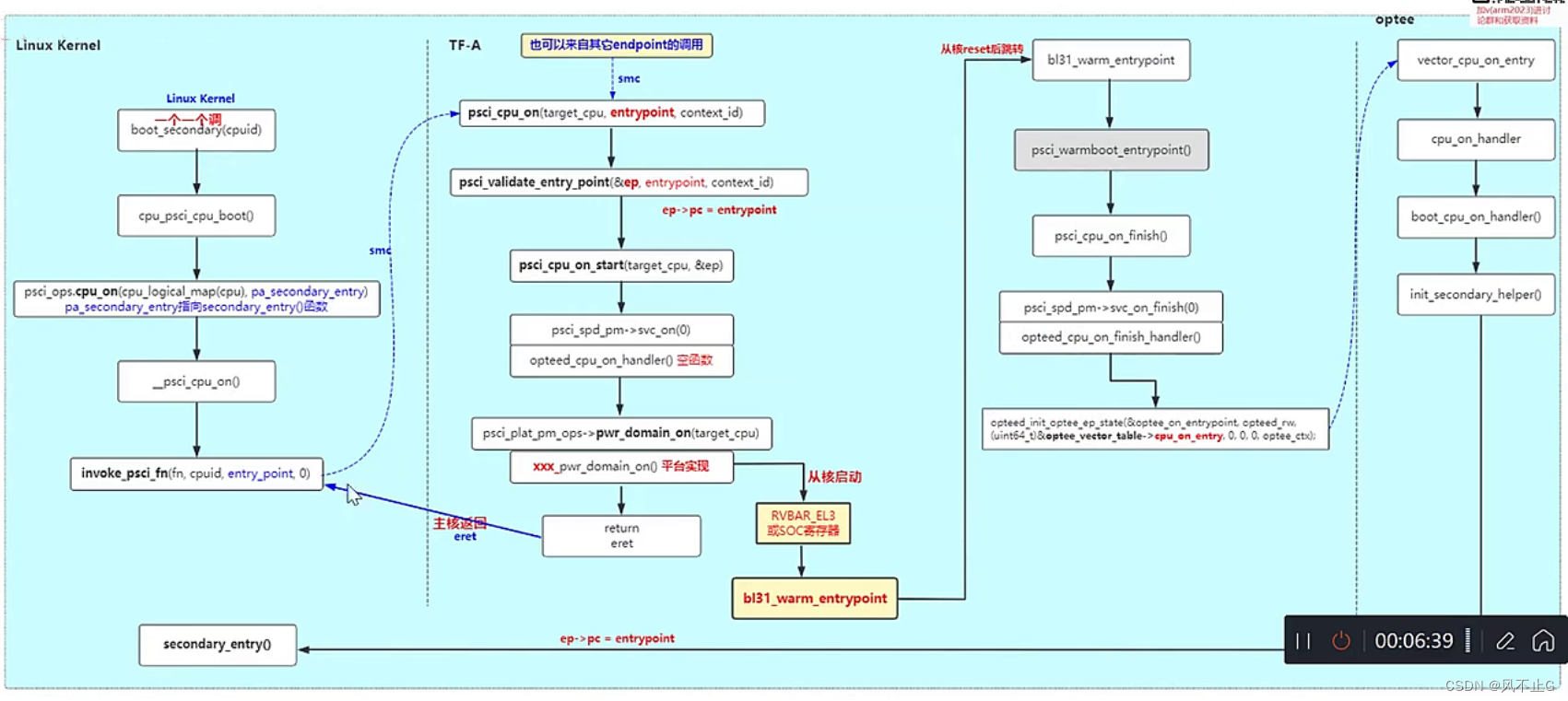

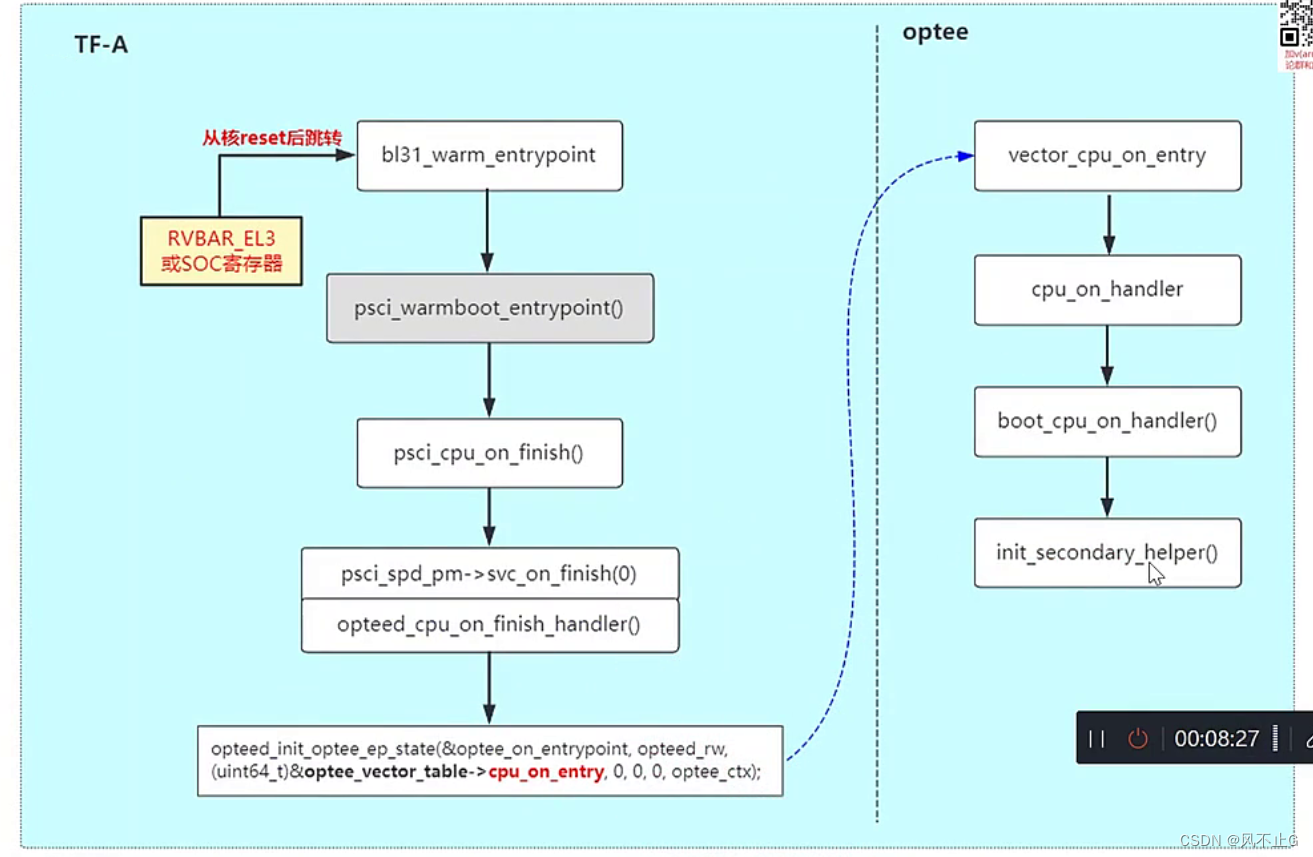

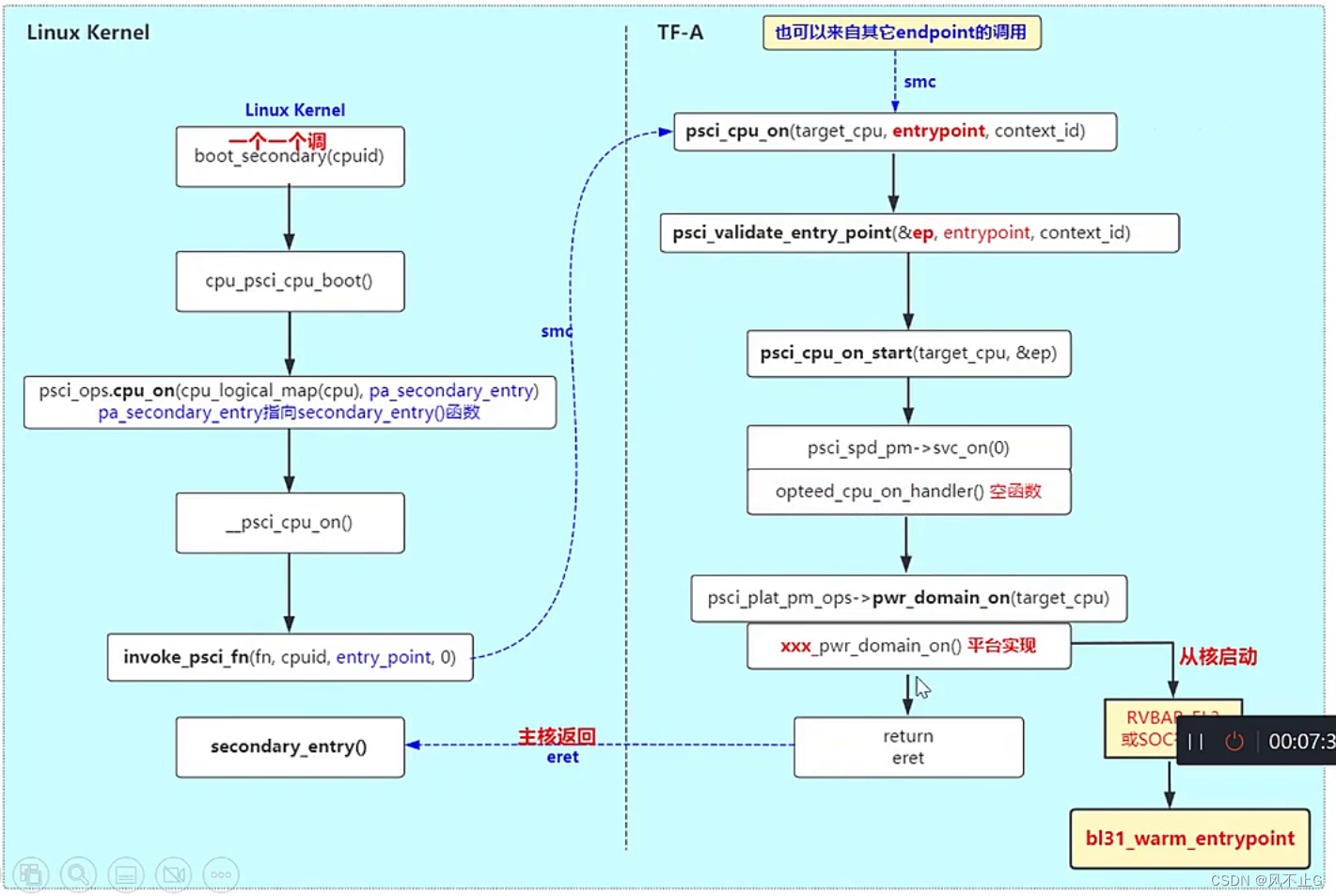

启动从核

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
