RIP协议——简单实验配置

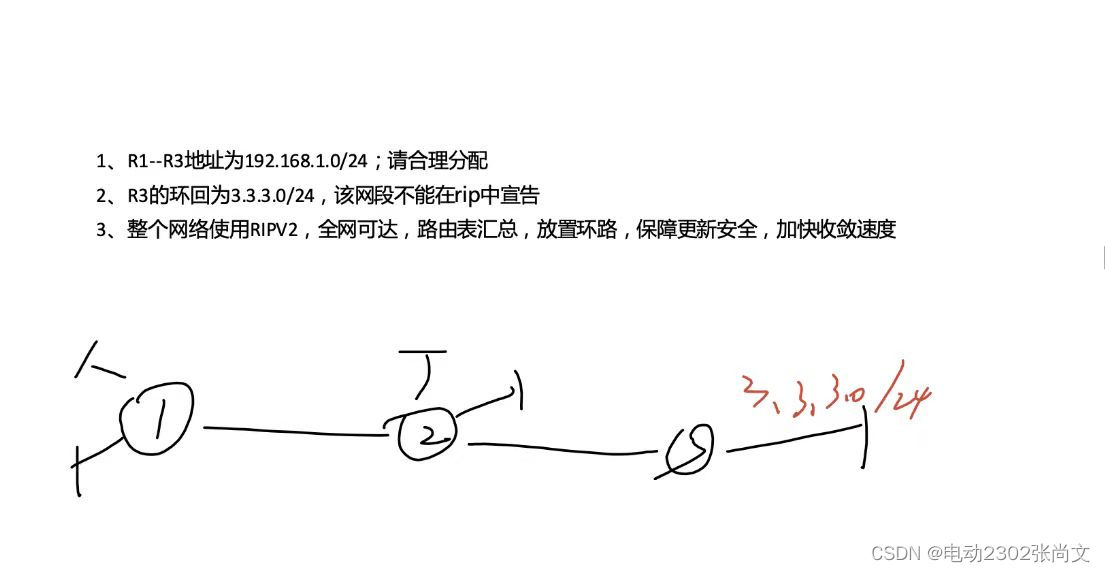

一：实验要求

1、R1--R3地址为192.168.1.0/24:请合理分配——子网划分
2、R3的环回为3.3.3.0/24，该网段不能在rip中宣告——缺省路由
3、整个网络使用RIPV2，全网可达，路由表汇总，放置环路，保障更新安全，加快收敛速度——RIP的扩展配置

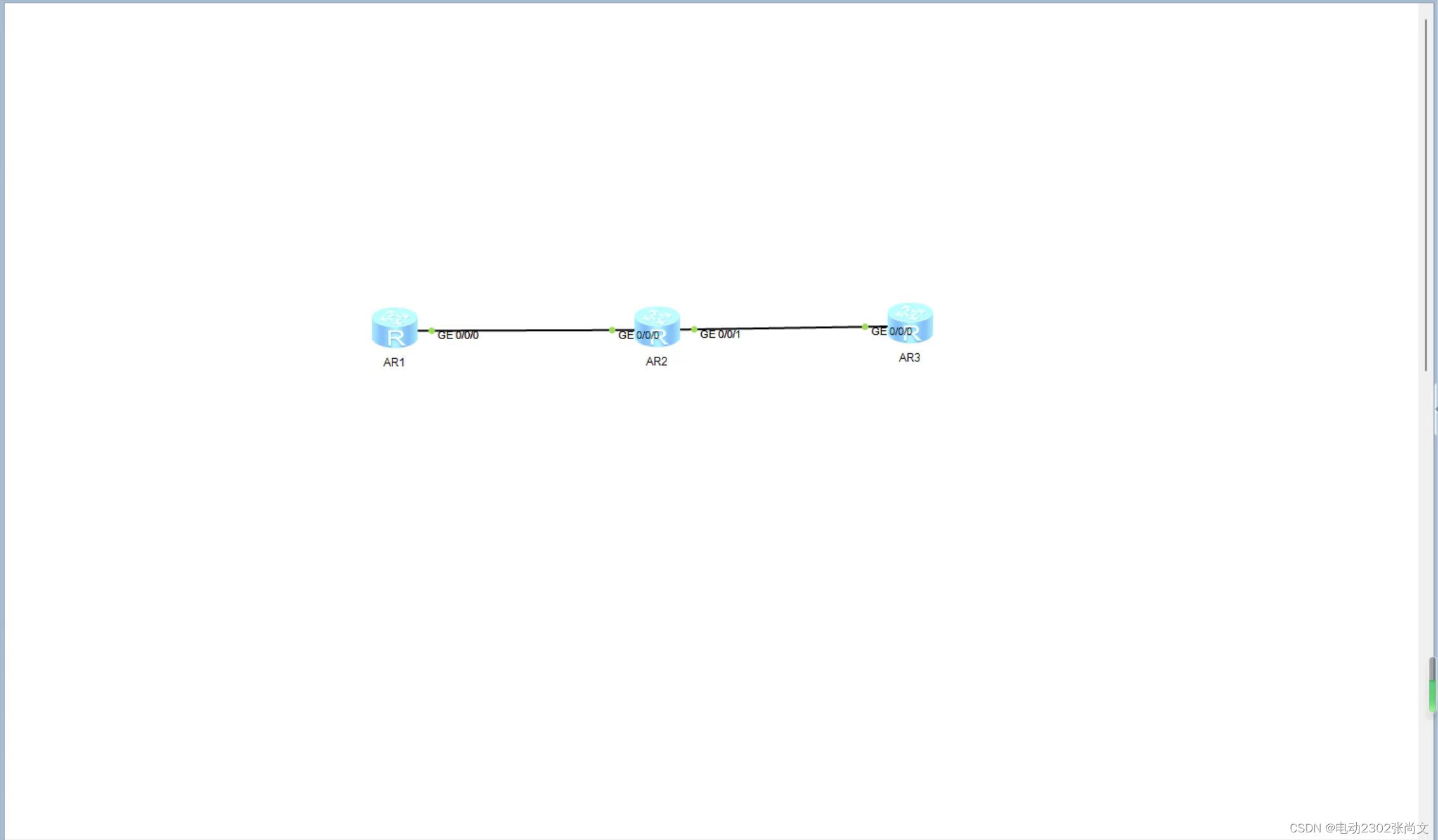

第一步：合理的子网划分，根据要求与拓扑图可得我们共需要七个网段（三条主干道，四个环回）

但是AR3的环回路由的网段已经给我们固定了所以我们需要配置六个网段

  192.168.1.0/27    192.168.1.32/27      192.168.1.64/27     192.168.1.96/27

                192.168.1.128/27  192.168.1.160/27

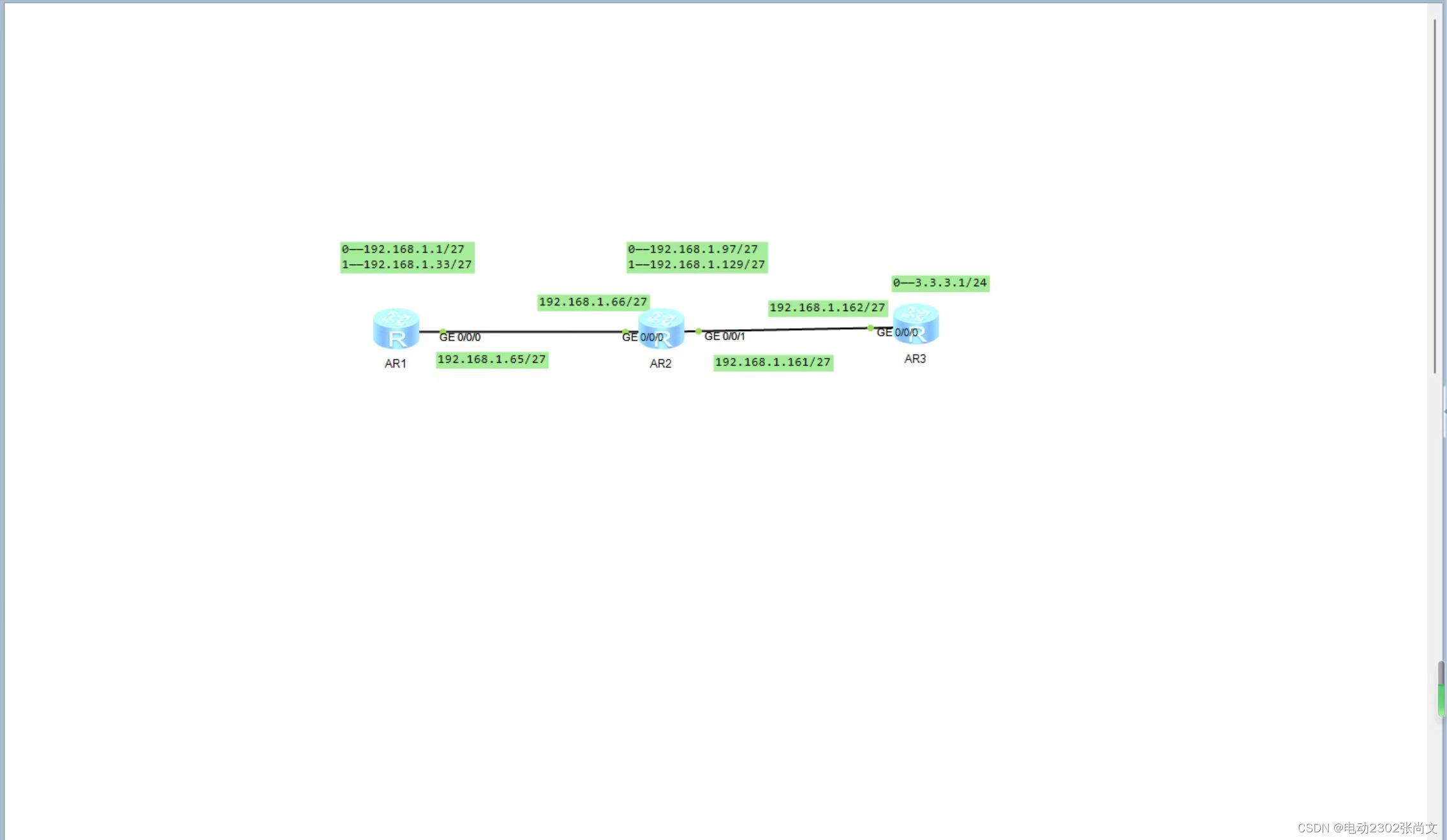

第二步：根据需要进行合理的IP配置

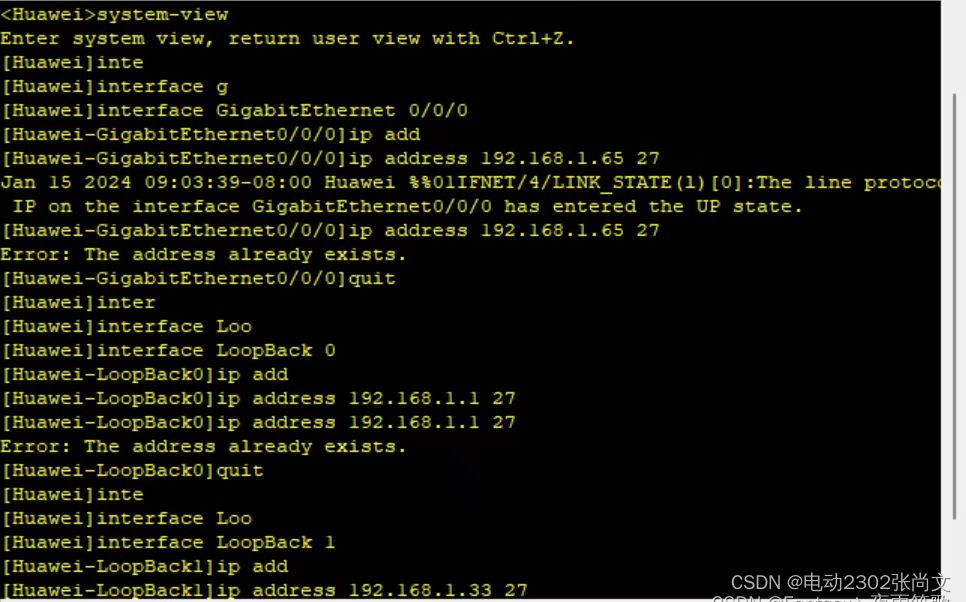

以AR1为例：

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.65 27
[Huawei]interface LoopBack 0
[Huawei-LoopBack0]ip address 192.168.1.1 27
[Huawei]interface LoopBack 1
[Huawei-LoopBack1]ip address 192.168.1.33 27

第三步：配置RIP协议

1.启动RIP协议——Huawei]rip 1

2.选择所需的版本——[Huawei-rip-1]version 1/2

3.宣告主类网段——network+主类网段

宣告：RIP宣告主类网段，之后路由器在本地所有接口，寻找处于被宣告主类的ip地址；

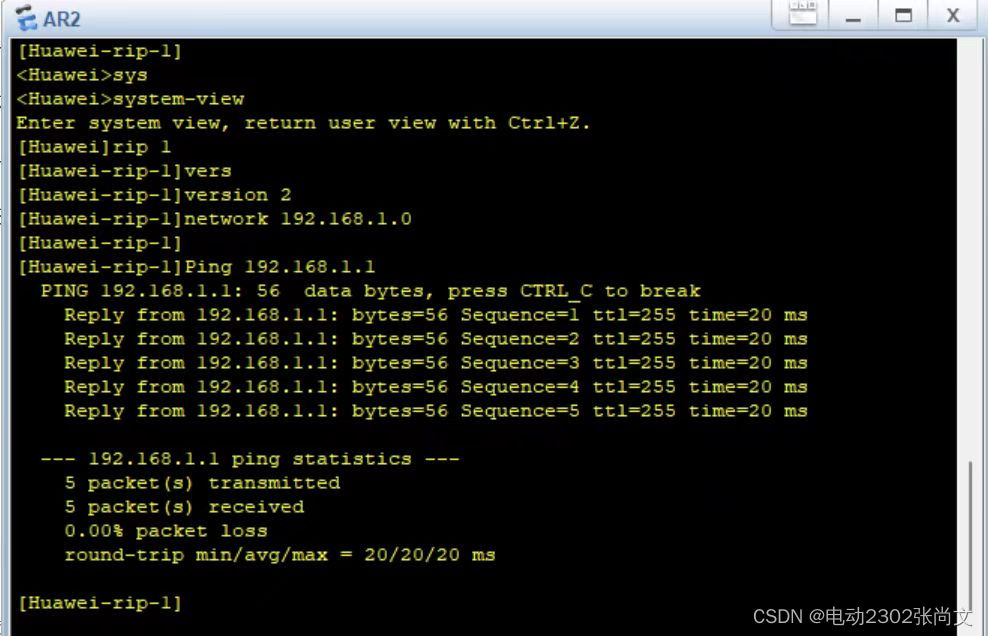

以AR2为例：

注：两个路由器都要进行RIP协议的配置才能连通

第四步：加快收敛 ---RIP计时器 30s更新  180s失效  300s刷新（修改时，建议全网一致）

[Huawei-rip-1]timers rip 30 180 300

第五步：配置缺省路由

[Huawei-rip-1]default-route originate

注：在内外之间的边界路由器上配置该命令后，将使得内部运行RIP协议的路由器，产生缺省路由指向边界路由器；但边界路由器上自身到达ISP的缺省路由，还需要管理员使用静态路由手写添加

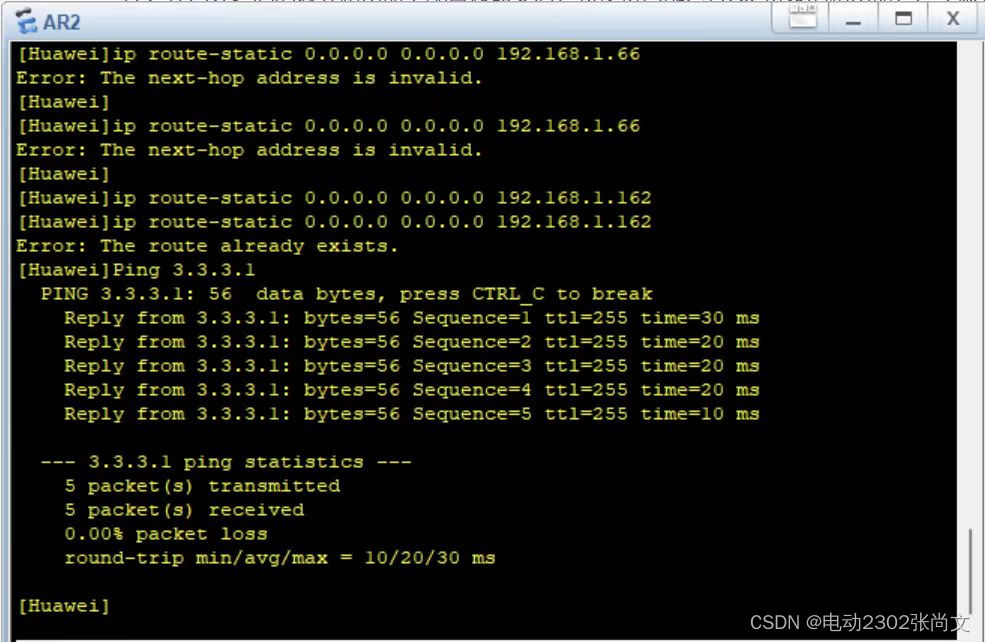

故我们需要在AR3上配置边界路由

第六步：V2的手工认证 -- 在更新包中，携带一个共享秘钥；用于合适邻居的生成；华为设备在开启认证的同时，还可以将更新包整个加密传输；避免被第三人冒充或伪装，保障更新的安全性

在直连邻居的接口上配置
interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456
邻居间认证的模式、加密方式、秘钥完全一致；

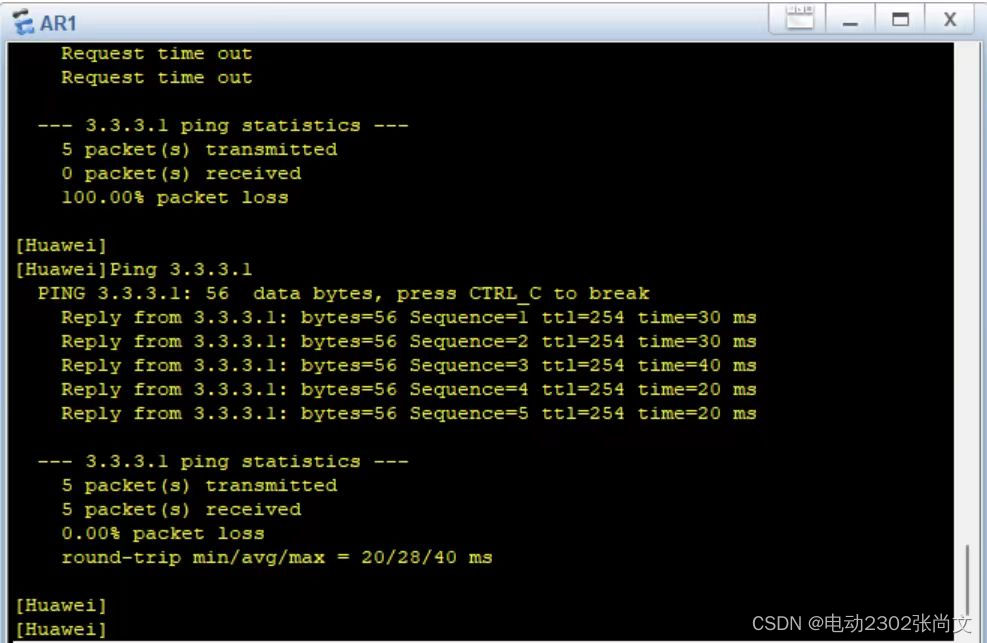

第七步：测试

至此实验结束，如有问题，望各位提醒，谢谢大家。
