（六）RIP路由协议的配置和应用

一、实验目的

1.掌握RIP的配置方法。

2.查看RIP路由的更新过程。

3.掌握测试RIP网络连通性的方法。

二、实验内容

某小型公司网络拓扑很简单，使用3个路由器实现3各区域子网的互连。通过模拟简单的企业网络场景来 描述RIP路由协议的基本配置。

三、实验过程及结果

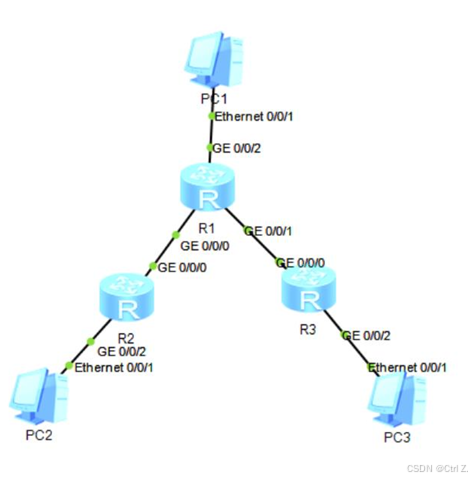

1.建立拓扑

启动 eNSP，按照下图所示的网络拓扑结构放置和连接设备。启动所有设备。路由器选择 router。

2.配置主机

（1）配置PC1

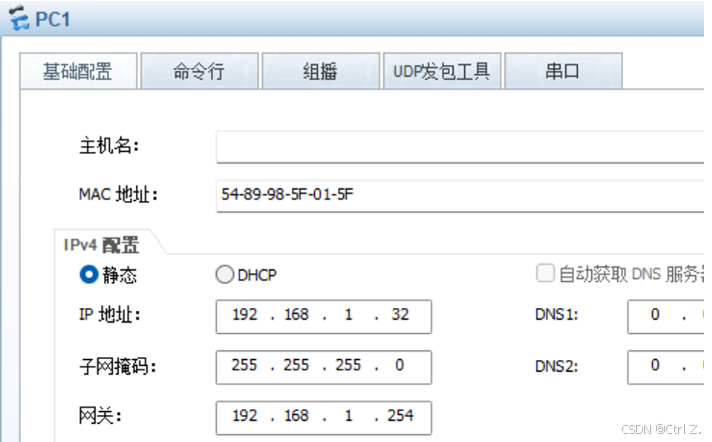

按照设备接口编址要求，配置 PC1 的网络参数，包括 IP、子网掩 码和默认网关。

IP：192.168.1.32

子网掩码：255.255.255.0

网关：192.168.1.254

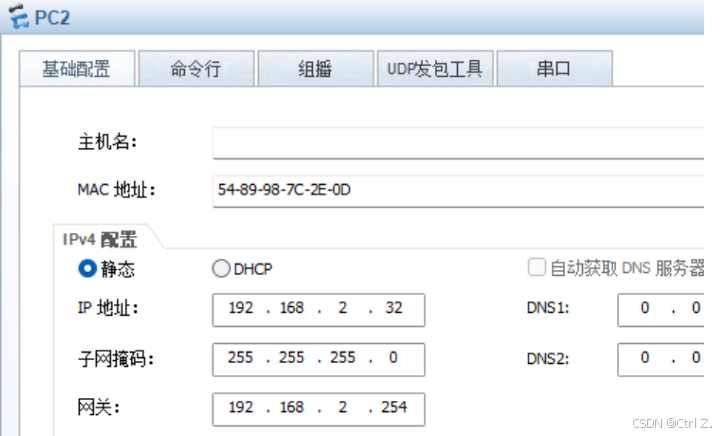

（2）配置PC2

按照设备接口编址要求，配置 PC2 的网络参数，包括 IP、子网掩 码和默认网关。

IP：192.168.2.32

子网掩码：255.255.255.0

网关：192.168.2.254

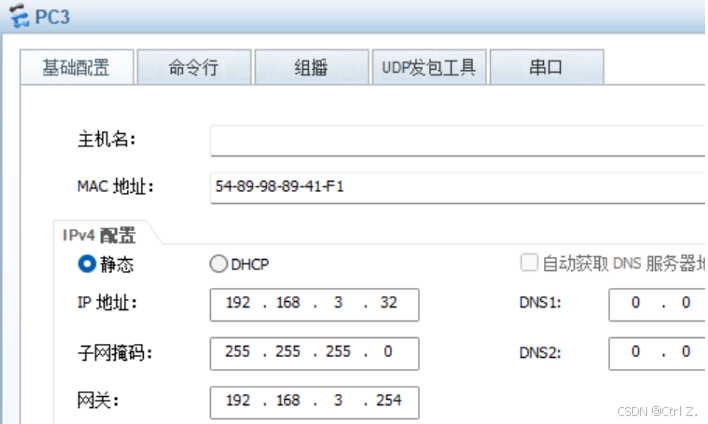

（3）配置PC3

按照设备接口编址要求，配置 PC3 的网络参数，包括 IP、子网掩 码和默认网关。

IP；192.168.3.32

子网掩码：255.255.255.0

网关：192.168.3.254

3.配置路由的端口IP地址

（1）配置AR1

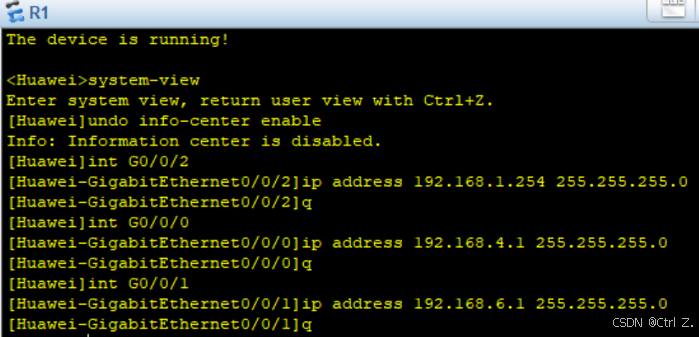

配置 AR1 的端口 IP 地址，并显示接口配置信息。

GE0/0/0：IP地址：192.168.4.1

GE0/0/1：IP地址：192.168.6.1

GE0/0/2：IP地址：192.168.1.254

子网掩码：均为255.255.255.0

 （2）配置AR2

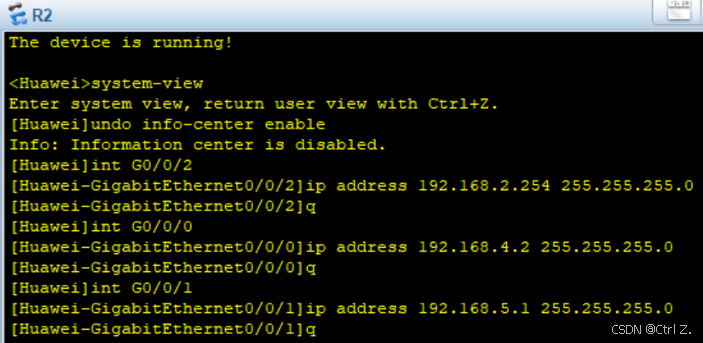

配置 AR2 的端口 IP 地址，并显示接口配置信息。

GE0/0/0：IP地址：192.168.4.2

GE0/0/1：IP地址：192.168.5.1

GE0/0/2：IP地址：192.168.2.254

子网掩码：均为255.255.255.0

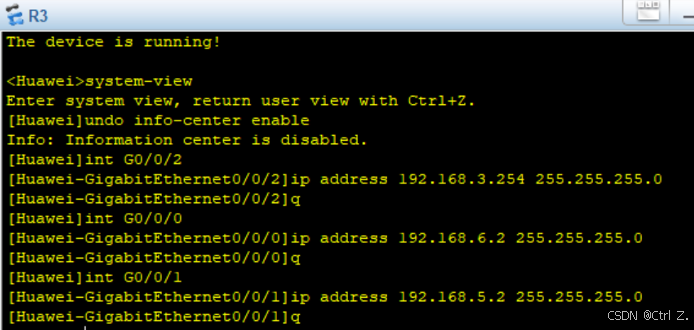

（3）配置AR3

配置 AR3 的端口 IP 地址，并显示接口配置信息。

GE0/0/0：IP地址：192.168.6.2

GE0/0/1：IP地址：192.168.5.2

GE0/0/2：IP地址：192.168.3.254

子网掩码：均为255.255.255.0

4.配置路由RIP

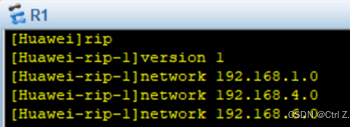

（1）配置AR1的RIP

使用 rip 命令创建并开启协议进程，默认情况下进程号是 1。使用 network 命令 激活参与 RIP 接口，使之能够发送和接受 RIP 通告。

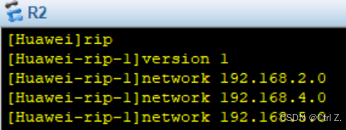

（2）配置AR2的RIP

使用 rip 命令创建并开启协议进程，默认情况下进程号是 1。使用 network 命令 激活参与 RIP 接口，使之能够发送和接受 RIP 通告。

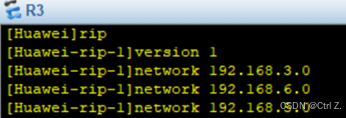

（3）配置AR3的RIP

使用 rip 命令创建并开启协议进程，默认情况下进程号是 1。使用 network 命令 激活参与 RIP 接口，使之能够发送和接受 RIP 通告。

5.测试主机之间的连通性

（1）PC1与PC2

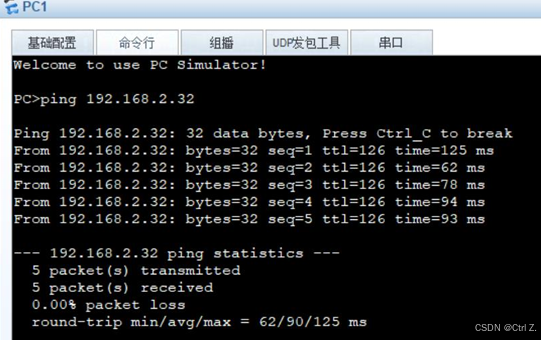

PC1使用 ping 命令测试与 PC2 连通性。

（2）PC1与PC3

PC1使用 ping 命令测试与 PC3 连通性。

（3）PC2与PC3

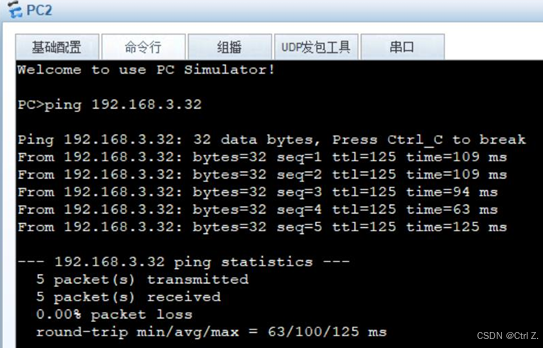

PC2使用 ping 命令测试与 PC3 连通性。

6.使用debug命令

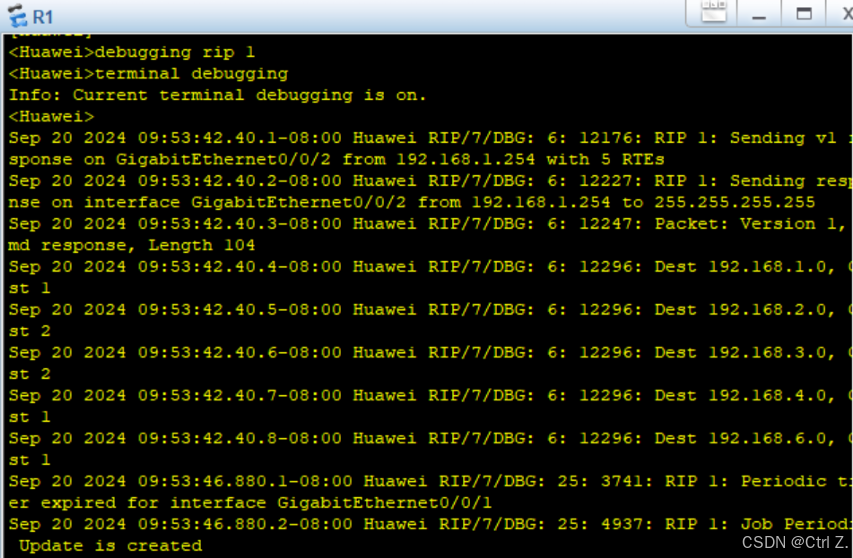

（1）开启AR1的RIP调试功能，查看RIP的更新情况。

开启AR1的RIP调试功能，查看RIP的更新情况。可以观察到，AR2 从接口周期性的发送，接受 V1 的 Response 更新报文。

（2）关闭AR1的debug

关闭调试功能命令如下：
