动态路由RIP协议配置实验

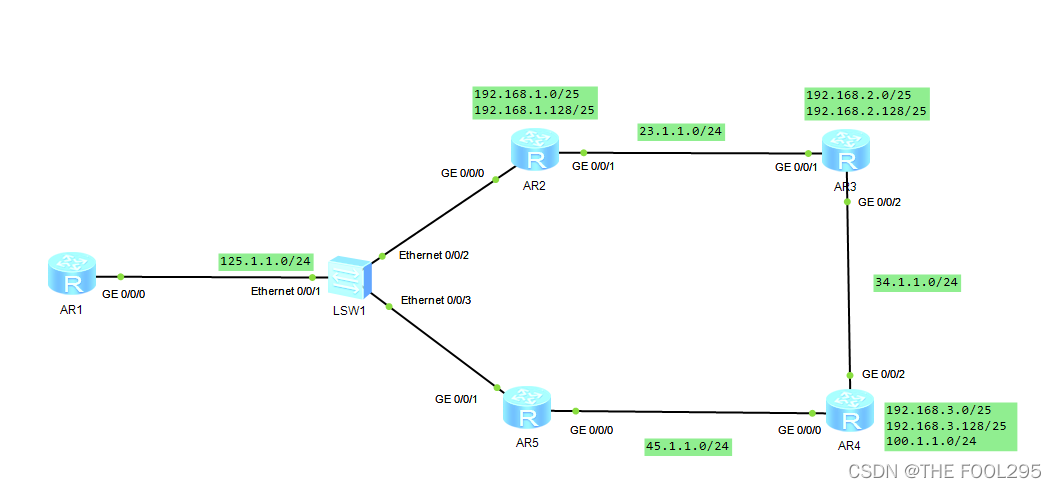

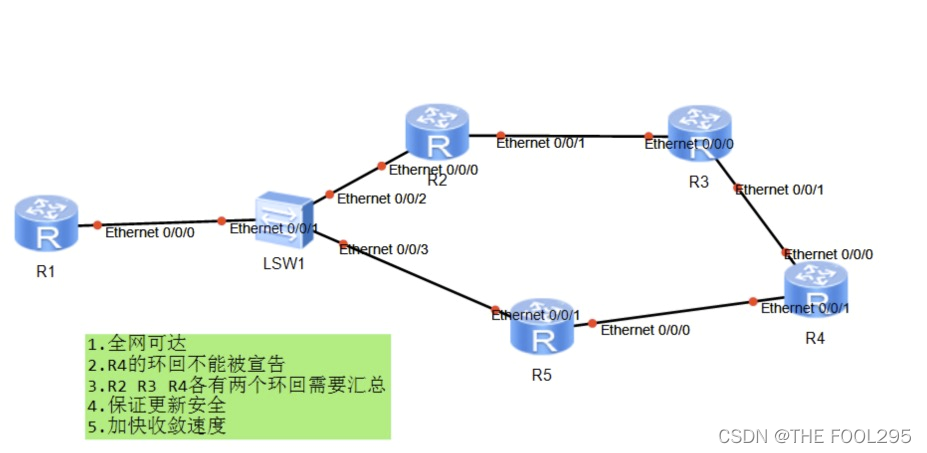

实验要求如下：

一、地址划分

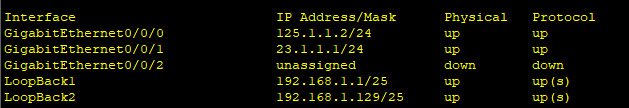

二、配置IP地址以及环回地址

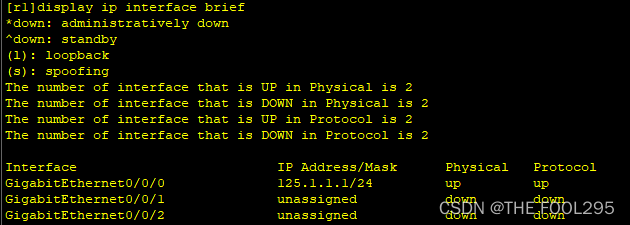

r1：

r2：

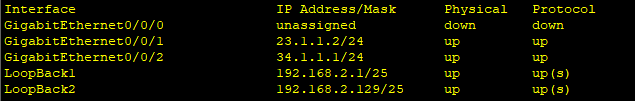

r3：

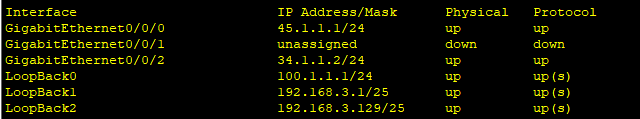

r4：

r5：

三、启动动态路由协议

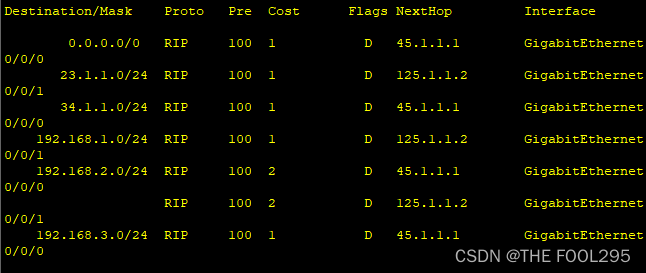

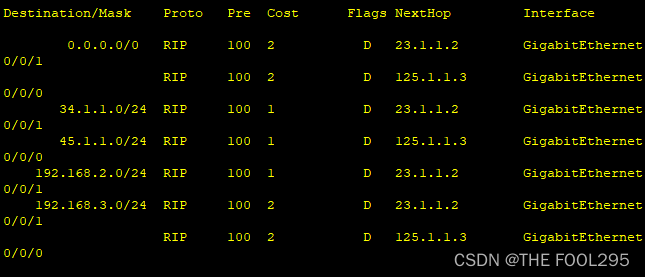

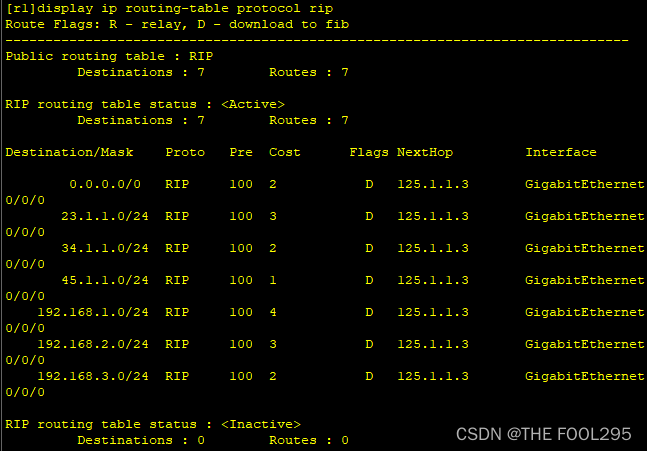

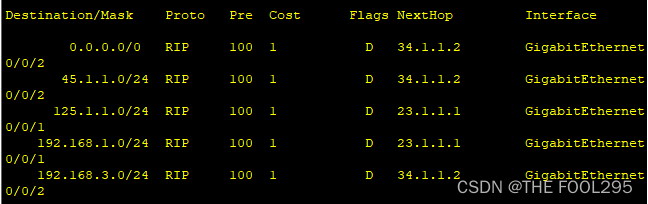

（若环回已汇总，则由动态路由协议得到的将会是192.168.1.0/24，若未汇总，则得到对应的
192.168.1.0/25 和192.168.1.128/25）
r1：
rip 1
version 2
network 12.0.0.0
timers 15 90 60（加快收敛速度）

r2：同上

r3：同上

r4：
r4的环回不能被宣告，也就是说要设置缺省
rip 1
default-route originate（其他设备的0.0.0.0/0因此而来）
version 2
network 34.0.0.0
network 45.0.0.0
network 192.168.3.0（有另外设置一个环回100.1.1.0/24没有宣告进行测试）

r5：

四、过程中的其他操作

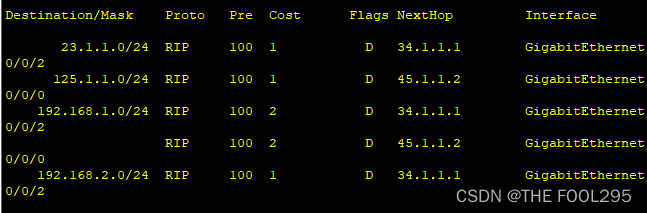

.汇总：
r2：
在g0/0/0和g0/0/1上进行环回的汇总操作：rip summary-address 192.168.1.0 255.255.255.0
r3：
在g0/0/1和g0/0/2上进行环回的汇总操作：rip summary-address 192.168.2.0 255.255.255.0
r4：
在g0/0/0和g0/0/2上进行环回的汇总操作：rip summary-address 192.168.3.0 255.255.255.0

加快收敛速度—改变计时器时间—每台设备均需修改
以r1为例：

不宣告也能到达-设置缺省：

保证更新安全-手工认证：
在r2的g0/0/1和r3的g0/0/1设置密码
rip authentication-mode simple cipher 123456

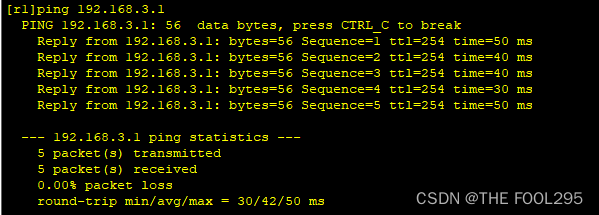

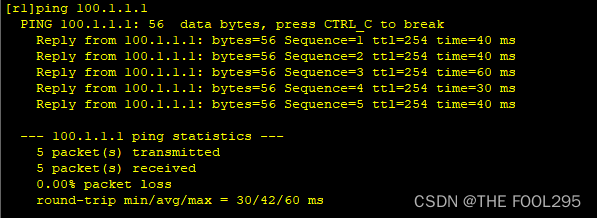

五、测试是否全网可达

测试完毕，全网可达，且r4的100.1.1.1/24并未被宣告而能被ping通，r2，r3，r4各有两个环回已汇总，保证了更新安全，加快了收敛速度。至此，实验完成。
