基于proteus和CubeMx的联合温度检测控制仿真系统——微控个人项目

温度检测控制仿真系统

软件环境

• proteus8.17 win64
• VSPD
• sscom或Xcom
• keil
• stm32CubeMx

功能要求：：

1.MCU通过串行接口组件与上位机PC进行双向通信，PC机用串口调试助 手软件向MCU发送“运行”命令，MCU收到后向PC机发送“OK”。 PC机上 的串口调试助手软件接收窗口显示收到的字符串“OK”。

2. MCU控制驱动直流电 机，当环境温度低于预定的温度（摄氏25°+（学号末3位数的和/3））时，直流 电机停止转动；当环境温度等于或高于预定的温度（摄氏25°+（学号末3位数 的和/3））时，启动直流电机转动。

3.同时，实时环境温度在 LCD 上显示，LCD 第一行显示TEMPRATURE：第二行显示摄氏温度值。

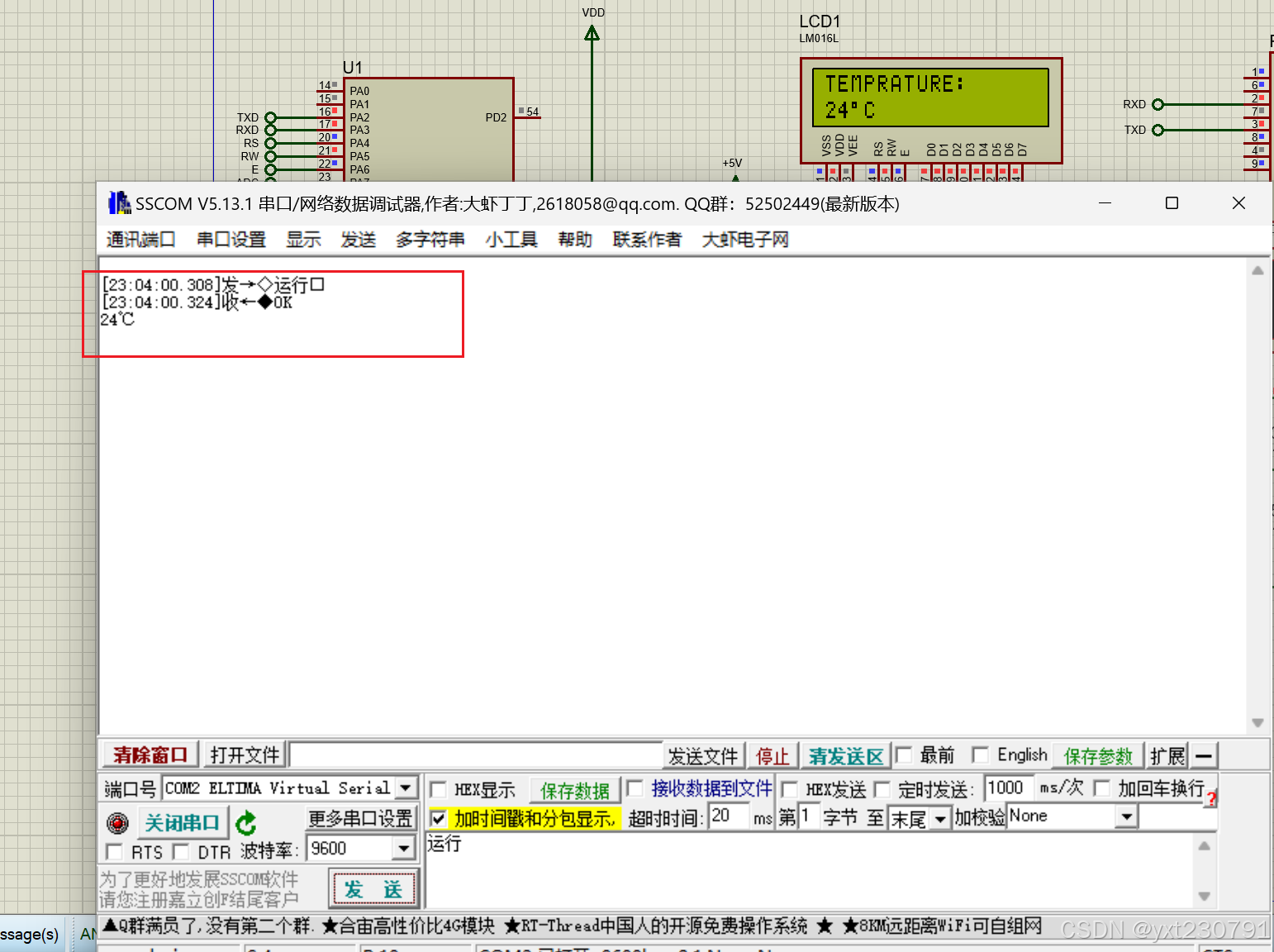

4.MCU 向PC 机发送实时环境温度。PC机上的串口调试助手软件接收窗口显示收到的 实时环境温度。

如：学生学号末3位数为“078”，手动增加温度等于或超过设 定的温度值30°（25+(0+7+8)/3=30）时，驱动直流电机开始顺时针方向转动。 预定的温度值如果有小数部分，按照“四舍五入”取整。

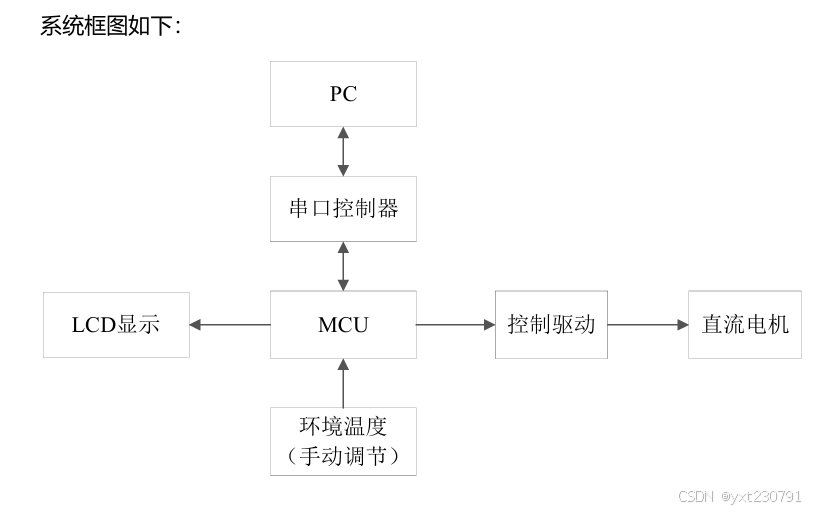

系统框图如下：



备注:在最近的更新中，我将相关的工程文件资源上传并绑定该文。但是由于没有注意，资源仅VIP可见，且我这边似乎没有修改权限，各位同学如果没有会员不必理会，相关代码在文章中已给出。

一、proteus的安装与原理图绘制

(1)proteus的安装

proteus 8.17安装包
链接: https://pan.baidu.com/s/1234ejVVuMXblklUHeuX5Eg 提取码: XDer

解压后获得以下几个文件

 选择setup,右键以管理员身份运行



修改安装路径，之后next下一步



一直next，等待安装完成后，点finish退出 ；

在桌面选中proteus 8，右键打开文件所在位置

​

退到上一级，也就是Proteus 8 Professional目录下

​

将解压文件夹里的Translations文件夹复制到上图Proteus 8 Professional目录下

​

替换目标中的文件

​

打开proteus，如图所示，破解完成；

​

（2）系统原理图绘制

1. proteus工程文件可在此获取:temp_dect.rar

temp_dect
链接: https://pan.baidu.com/s/1-5Tr6jQj3Kh0p19cN6jI-g 提取码: XDer

提示:最近有同学反应使用上面的工程后最后仿真没有反应，一般都是原理图问题。proteus在绘制原理图时尽量不要复制粘贴，有条件可以自己尝试跟着画一下。

新版经测试，理论上可以正常使用：temp_csdndemo.zip
https://pan.baidu.com/s/1NiaD9GfxGUjv5QApQX836w

提取码:XDER

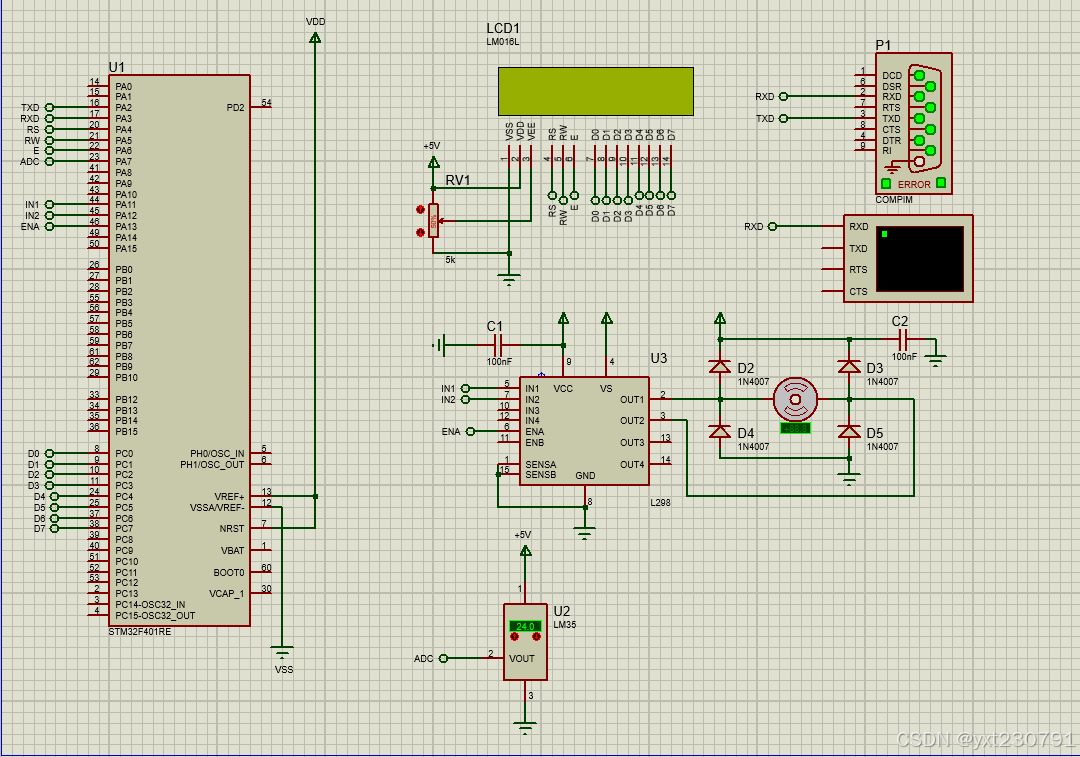

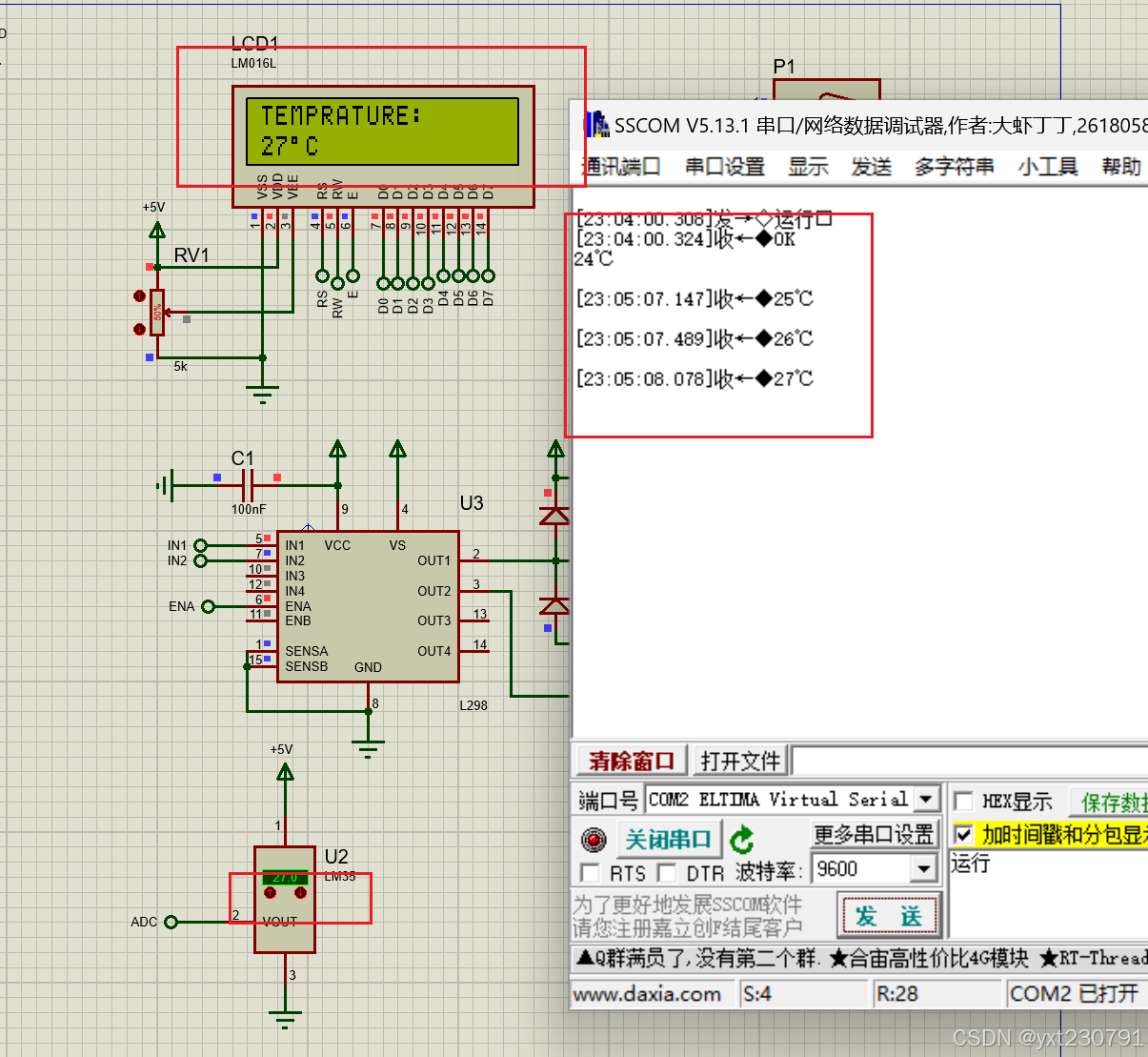

完整原理图如下：

​

 2. 创建工程文件和原理图绘制过程

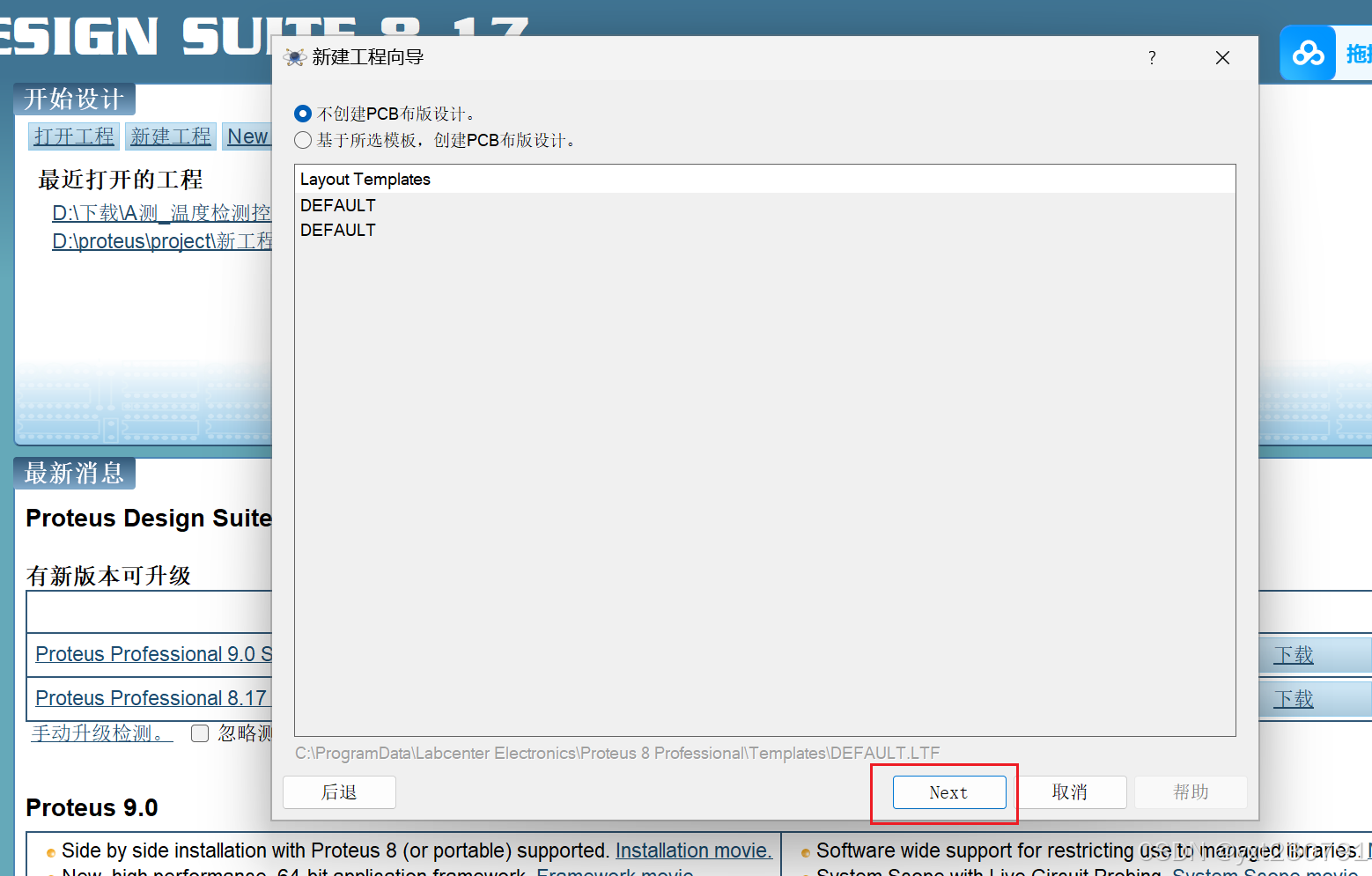

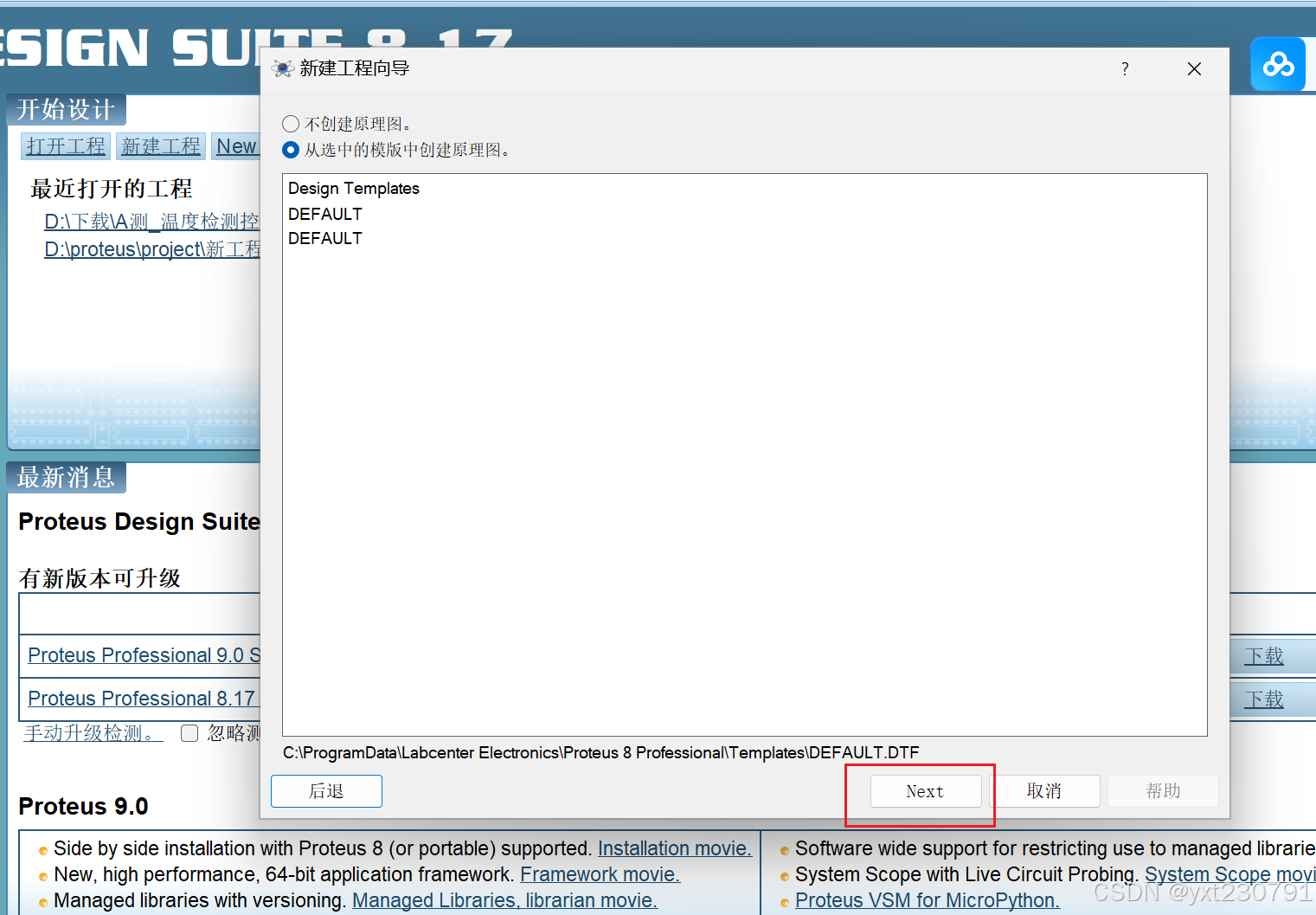

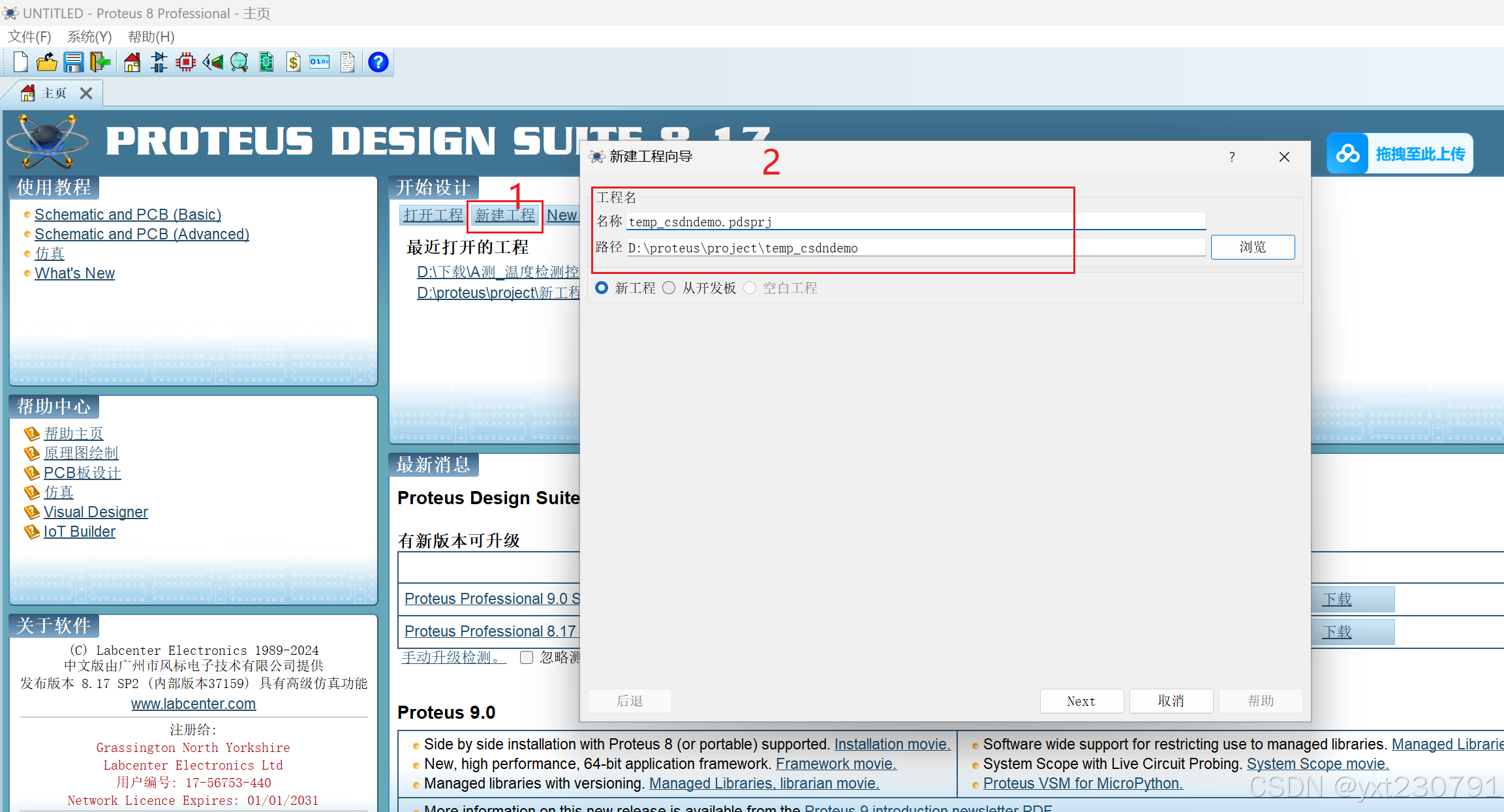

2.1 打开proteus，点击“新建工程”，修改工程名称和路径（自测一般中文名称和路径不会有影响）

​

 2.2 next

​

 ​

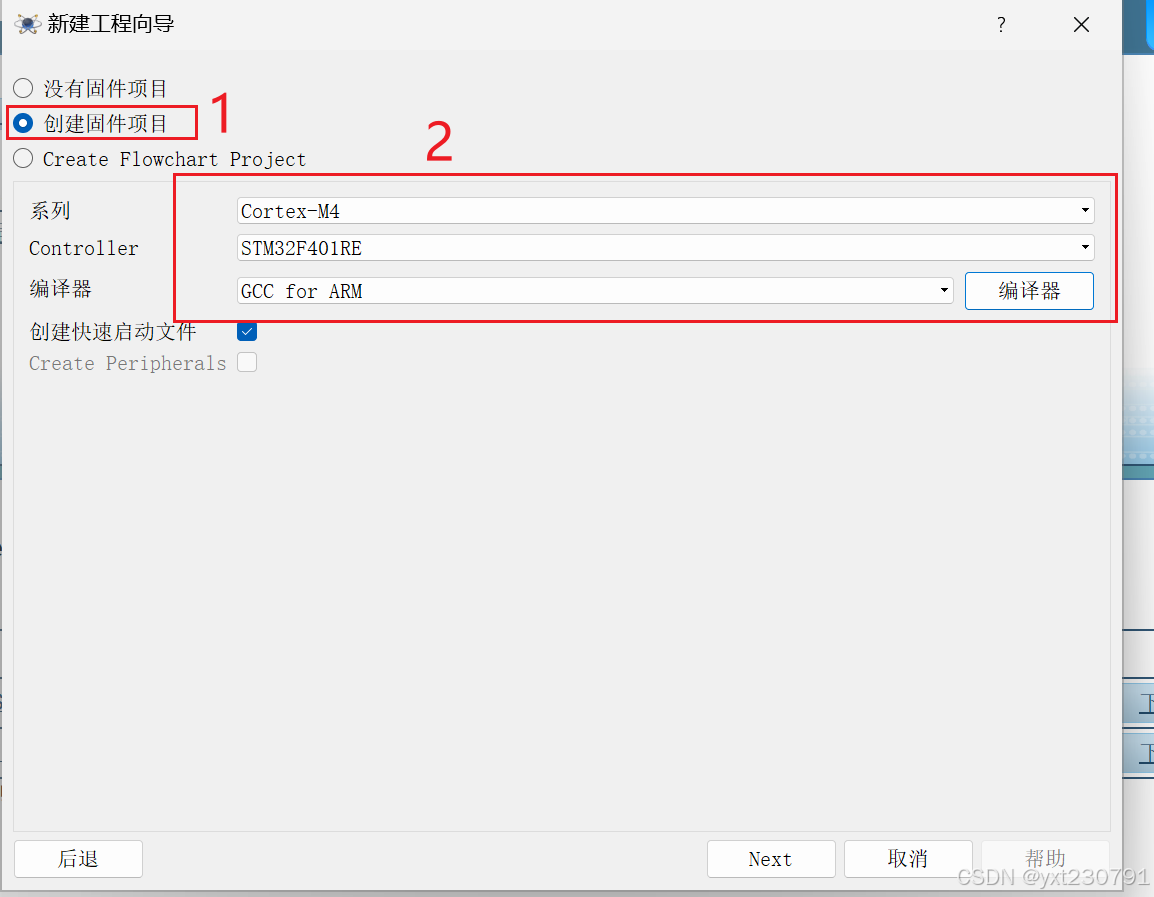

2.3 选择创建固件项目，选择芯片，一直next后点finish创建完成

​

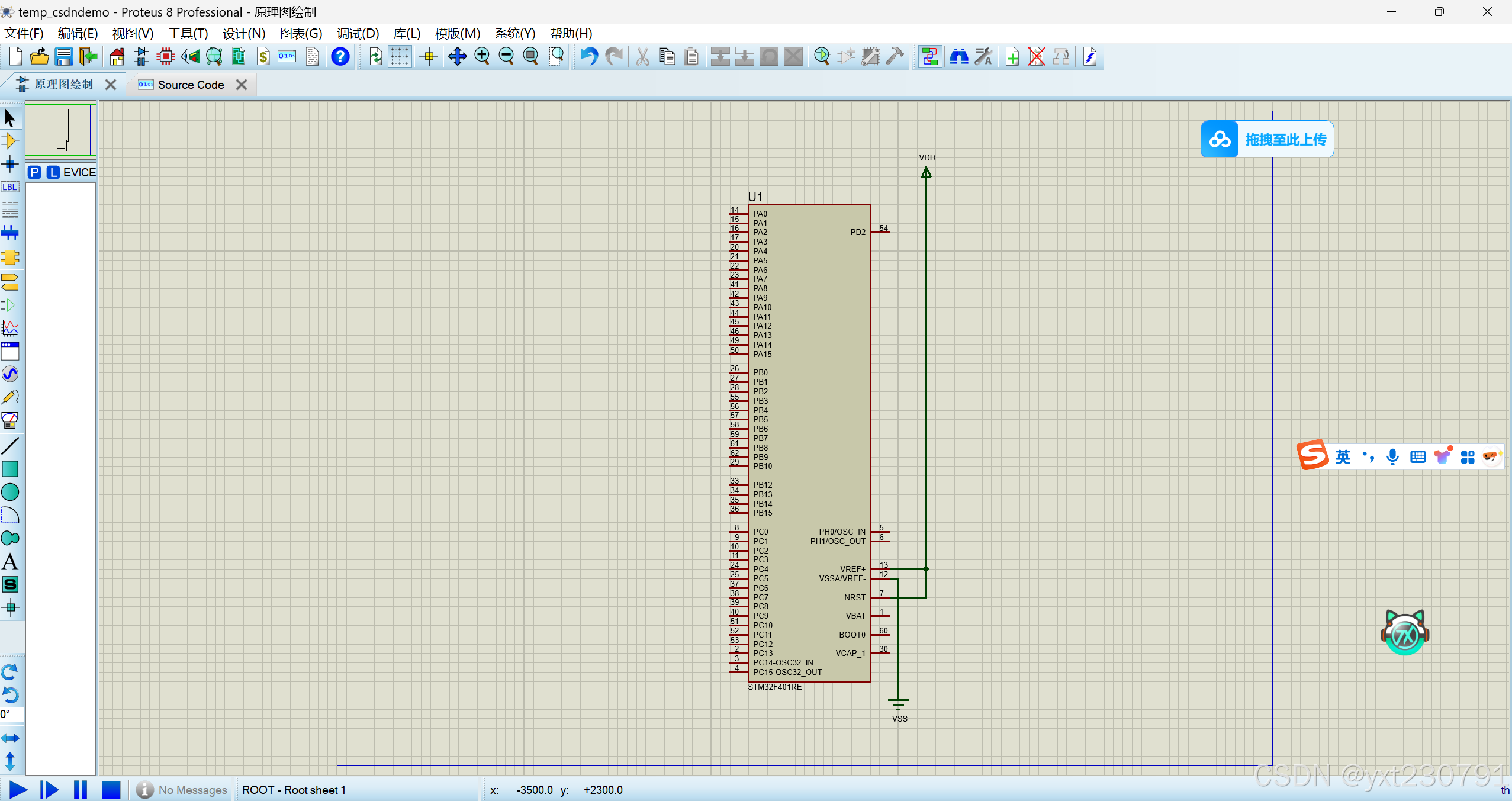

 刚创建好的工程原理图如下：

​

完整系统的原理图绘制见下一篇文章

二、虚拟串口软件与串口调试助手

虚拟串口软件：VSPD，

串口调试助手：XCOM或sscom (本文以sscom为例)

安装包以下获取：
链接: https://pan.baidu.com/s/1CRrg1uou8ebfhKms-I05rg 提取码: XDer

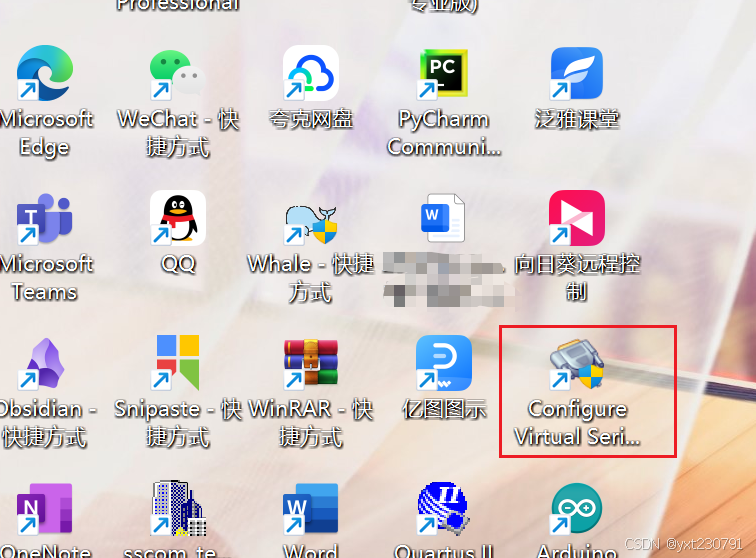

（1）虚拟串口软件VSPD的安装，破解，使用

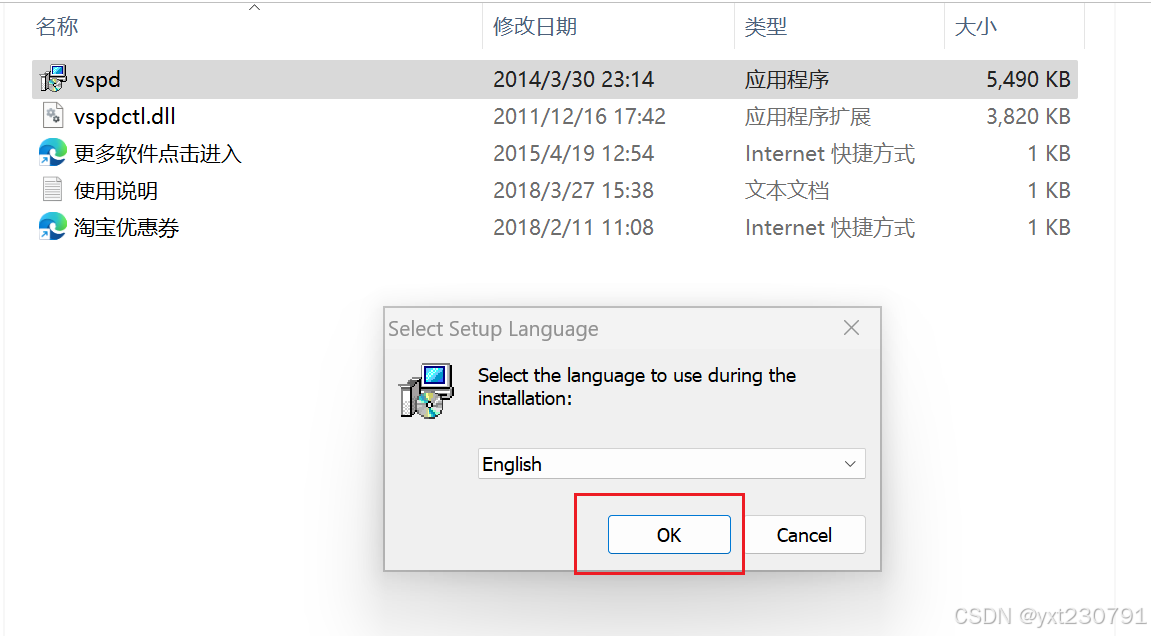

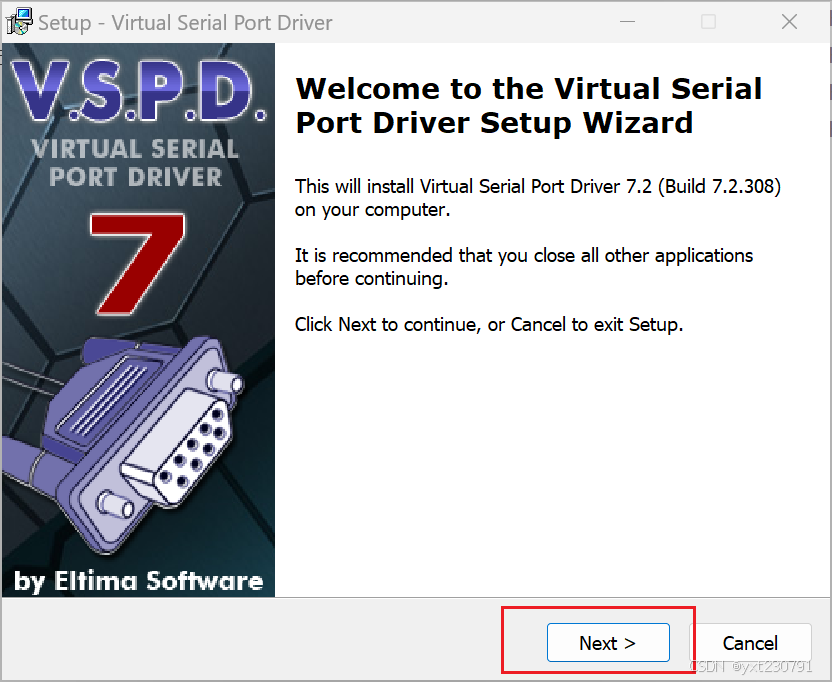

1. 下载安装包后，解压；运行vspd进行安装

​

2.点击OK

​

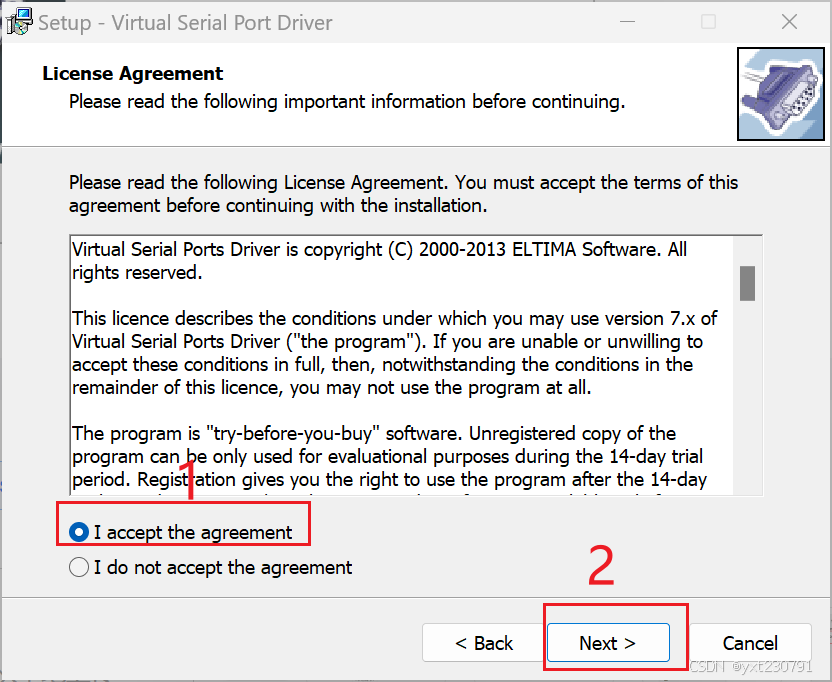

3.点击next后，同意协议再点击next

​

​

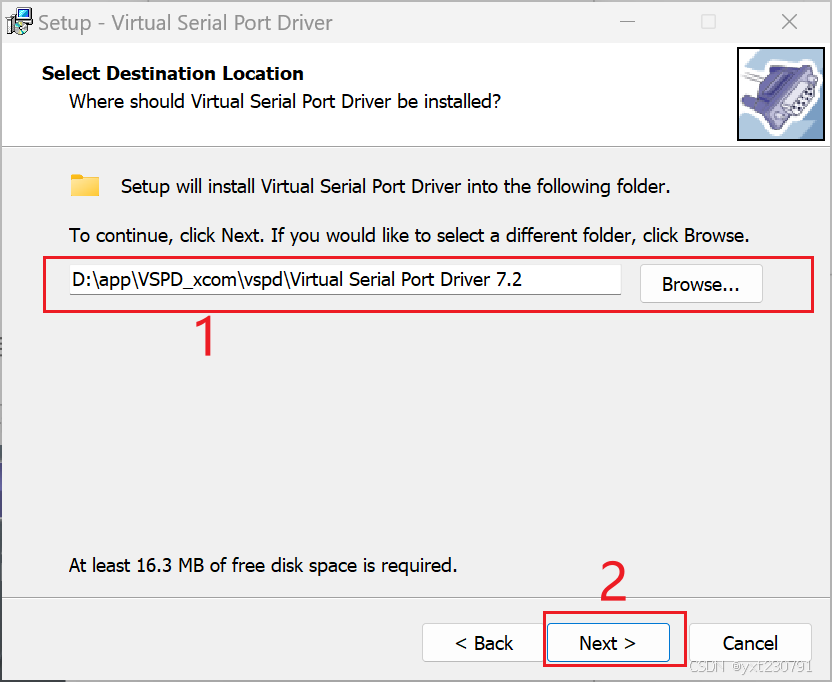

4.更改为自己的路径后，一直next，直至安装（install）

​

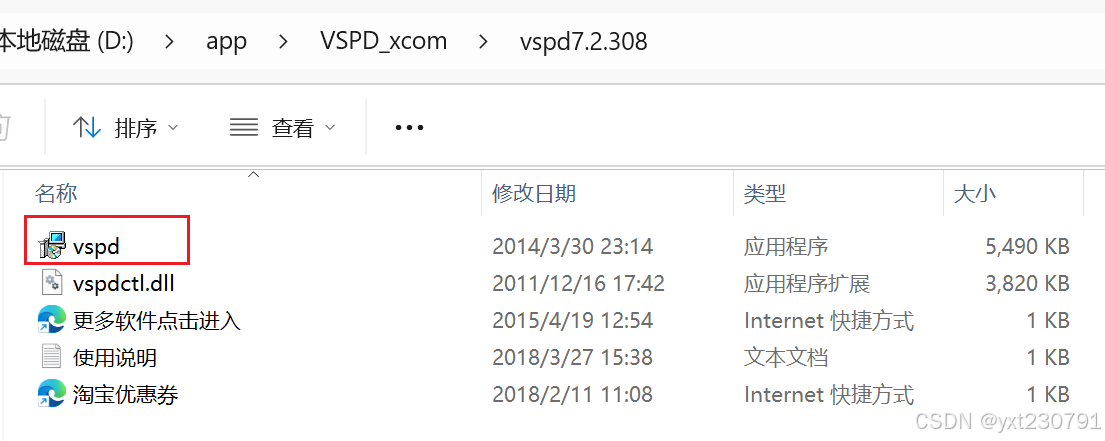

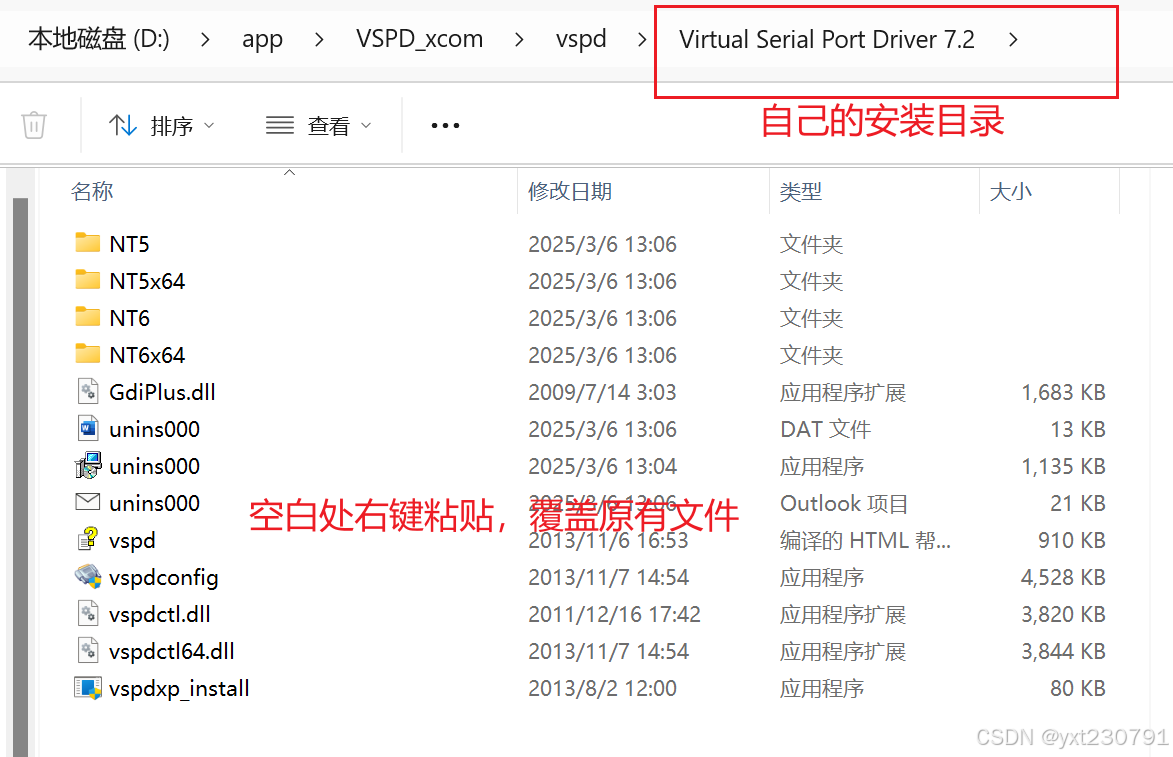

5.安装完成后，先不运行，将 解压文件中的vspdctl.dll 文件复制到安装的工程目录中，覆盖原有文件，即完成破解

​

​

6.破解后，打开vspd

​

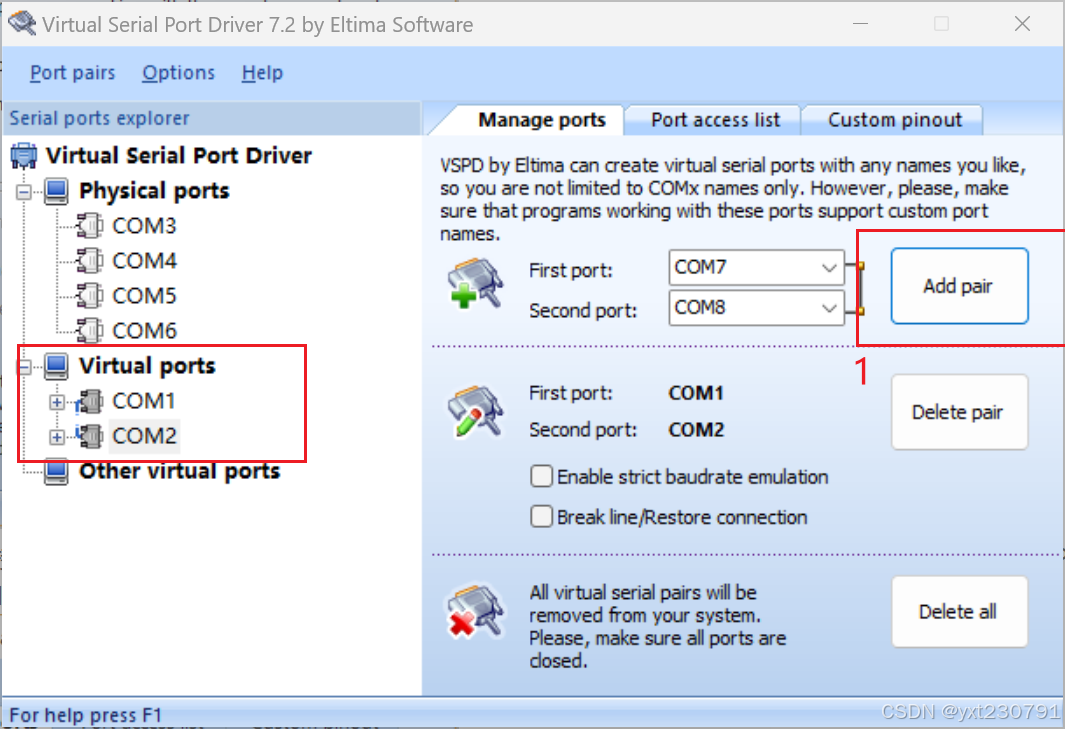

7.点击add pair,创建虚拟串口对（我这里已经创建过，即COM1和COM2，可在左侧栏看出）

​

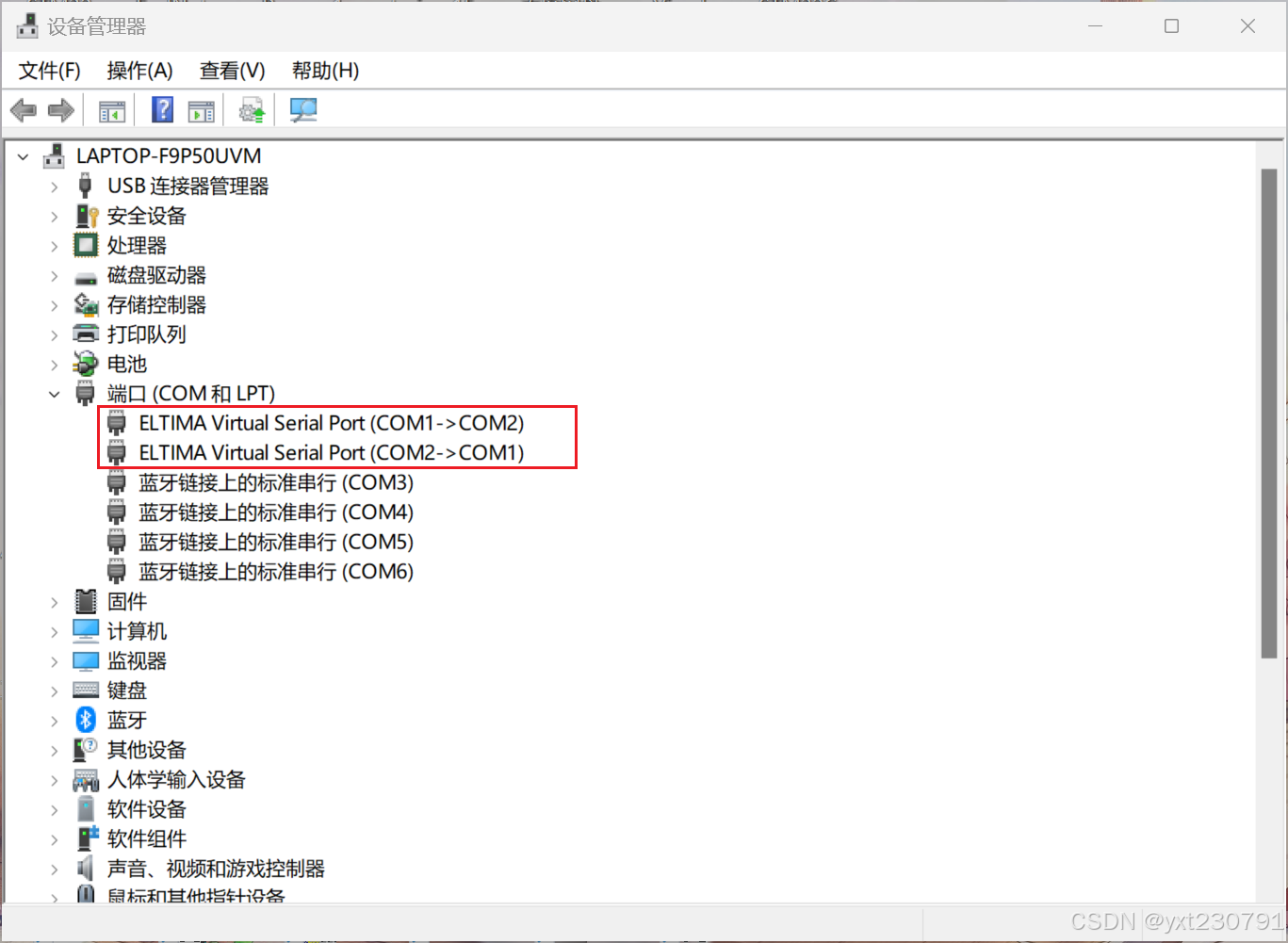

8. 可以在设备管理器中查看创建的虚拟串口：按下win+X，点击设备管理器，即可在端口项中看到虚拟串口COM1和2。

​

（2）串口调试助手的使用

1.解压后直接打开即可（其实不解压也能使用）（该软件打开后稍卡，但是博主懒得换😂）

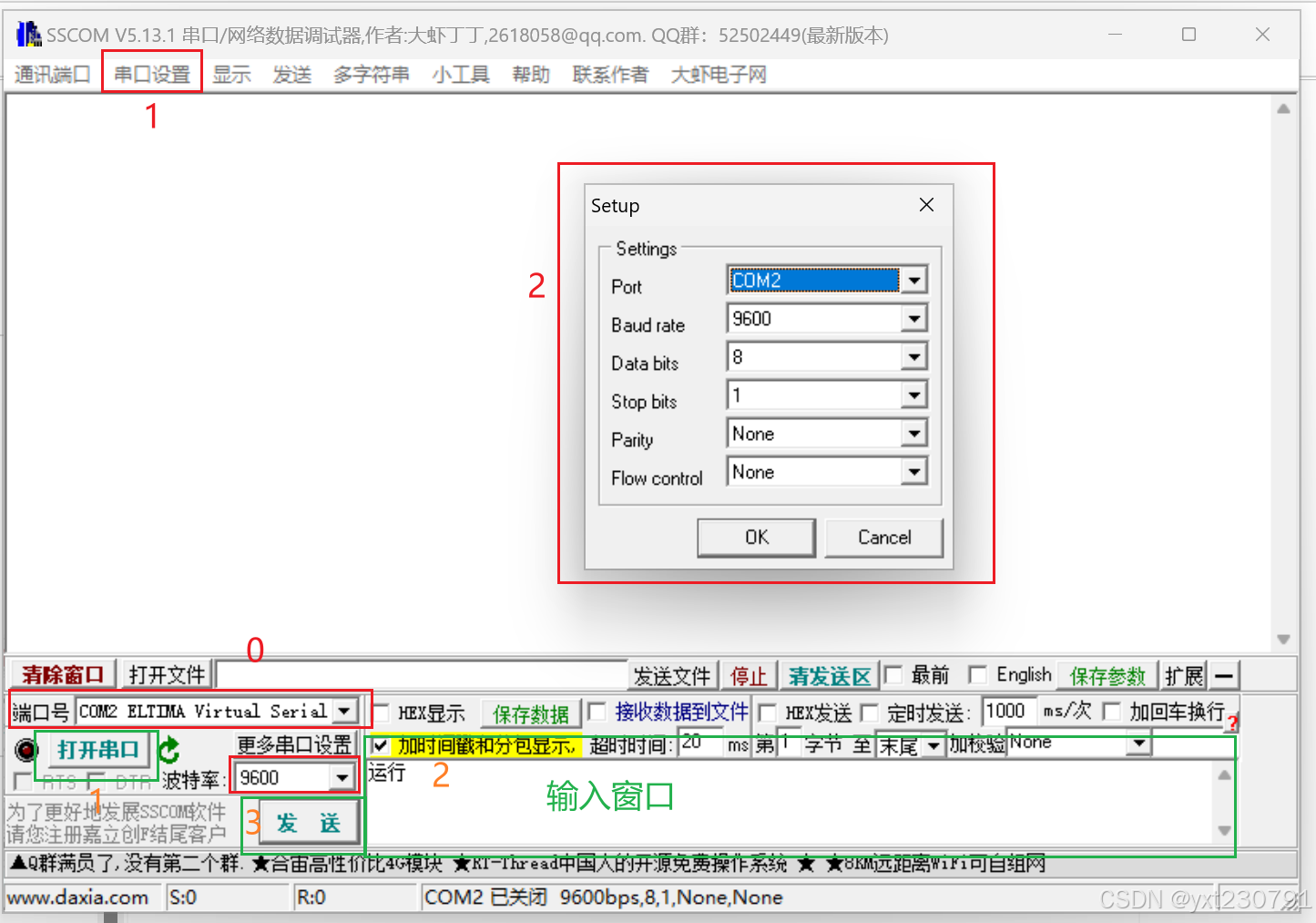

2.可以在左下角直接选择端口和设置波特率，也可以在左上方串口设置处选择端口并设置波特率等；

​

3. 发送数据时，先设置好串口，打开串口后输入数据并发送即可

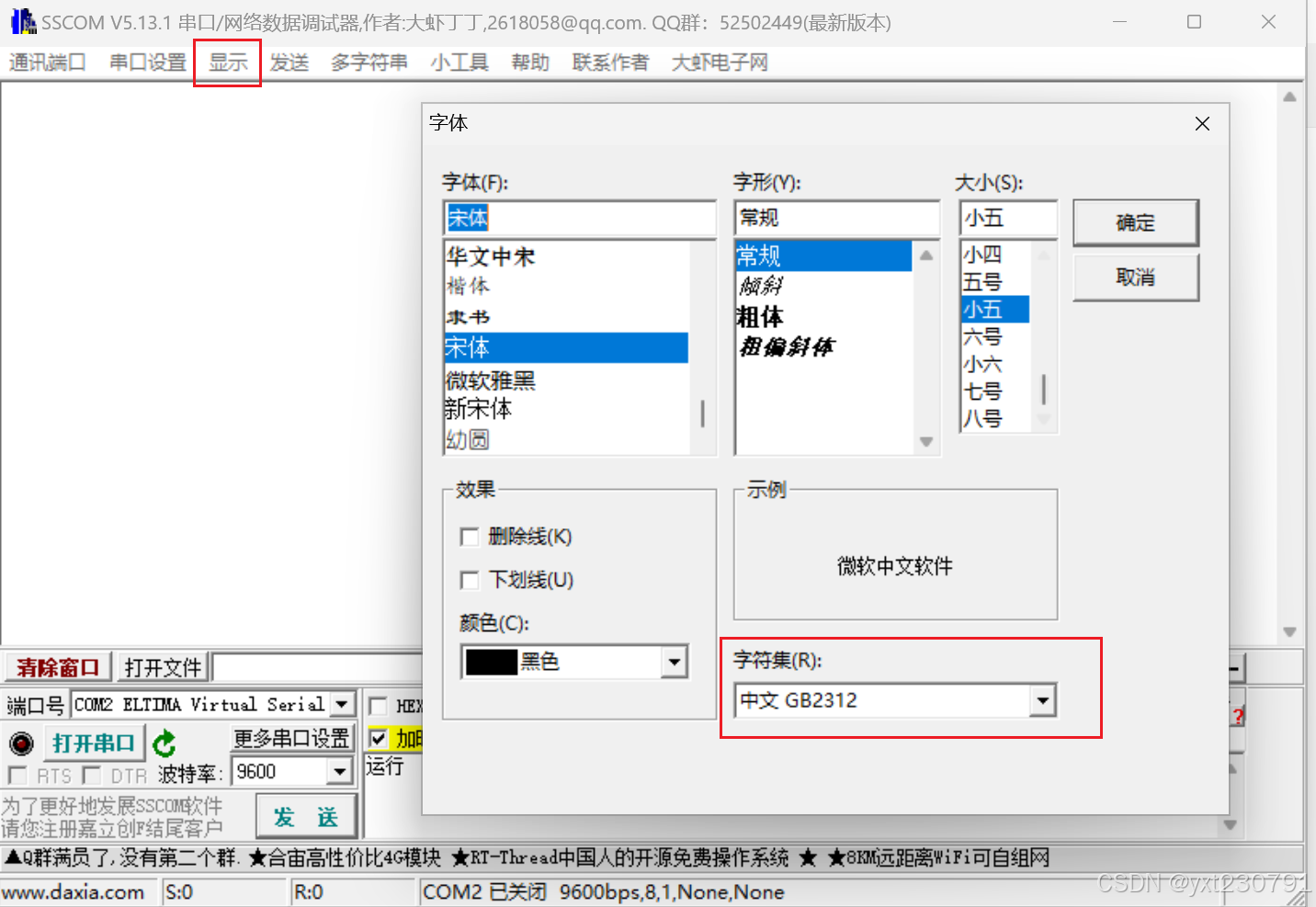

4.如果有中文，可以在上方点击显示，字体，设置字体和字符集，如：中文GB2312

​

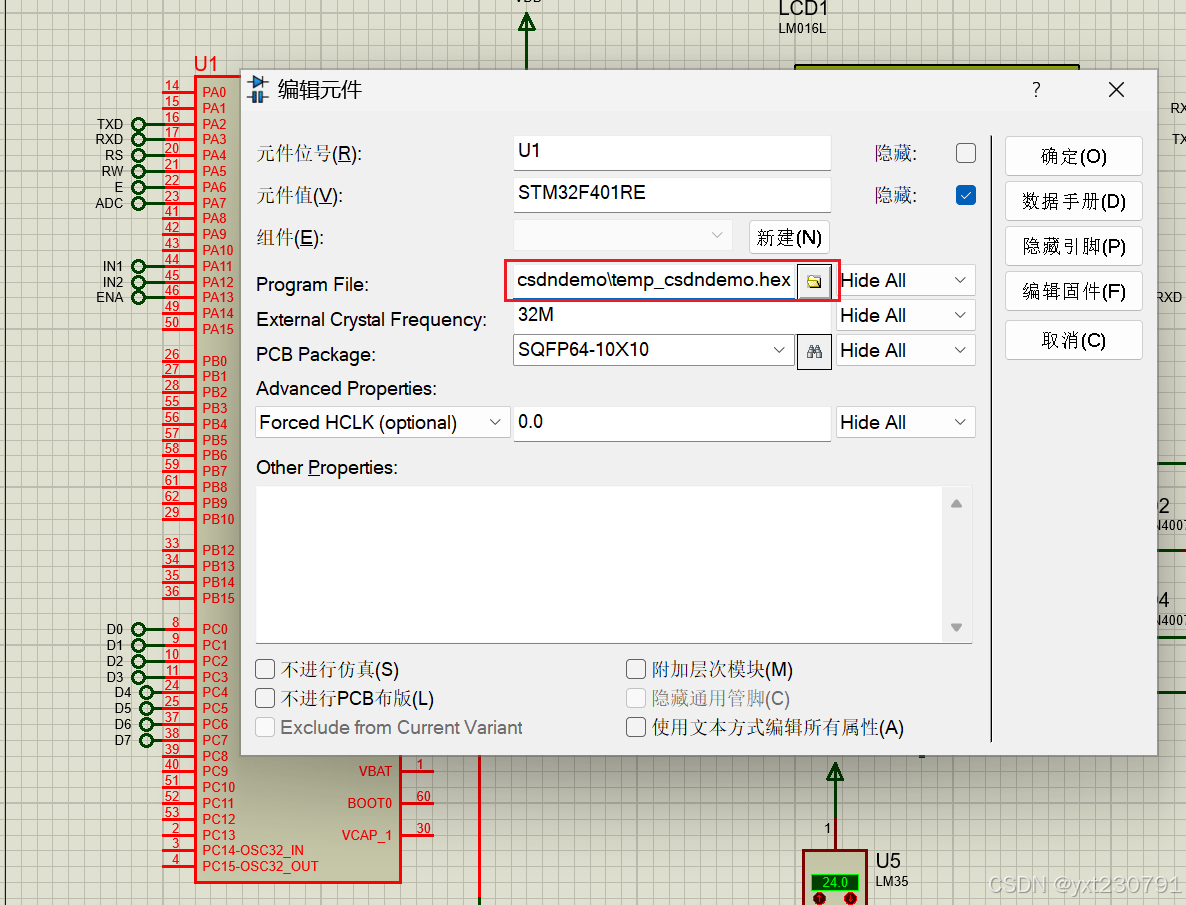

5.为了保证proteus仿真时串口之间的正确的数据传输，proteus原理图中的虚拟串口也需要设置端口和波特率等，端口选择与sscom中成对的虚拟串口，波特率等设置一致。

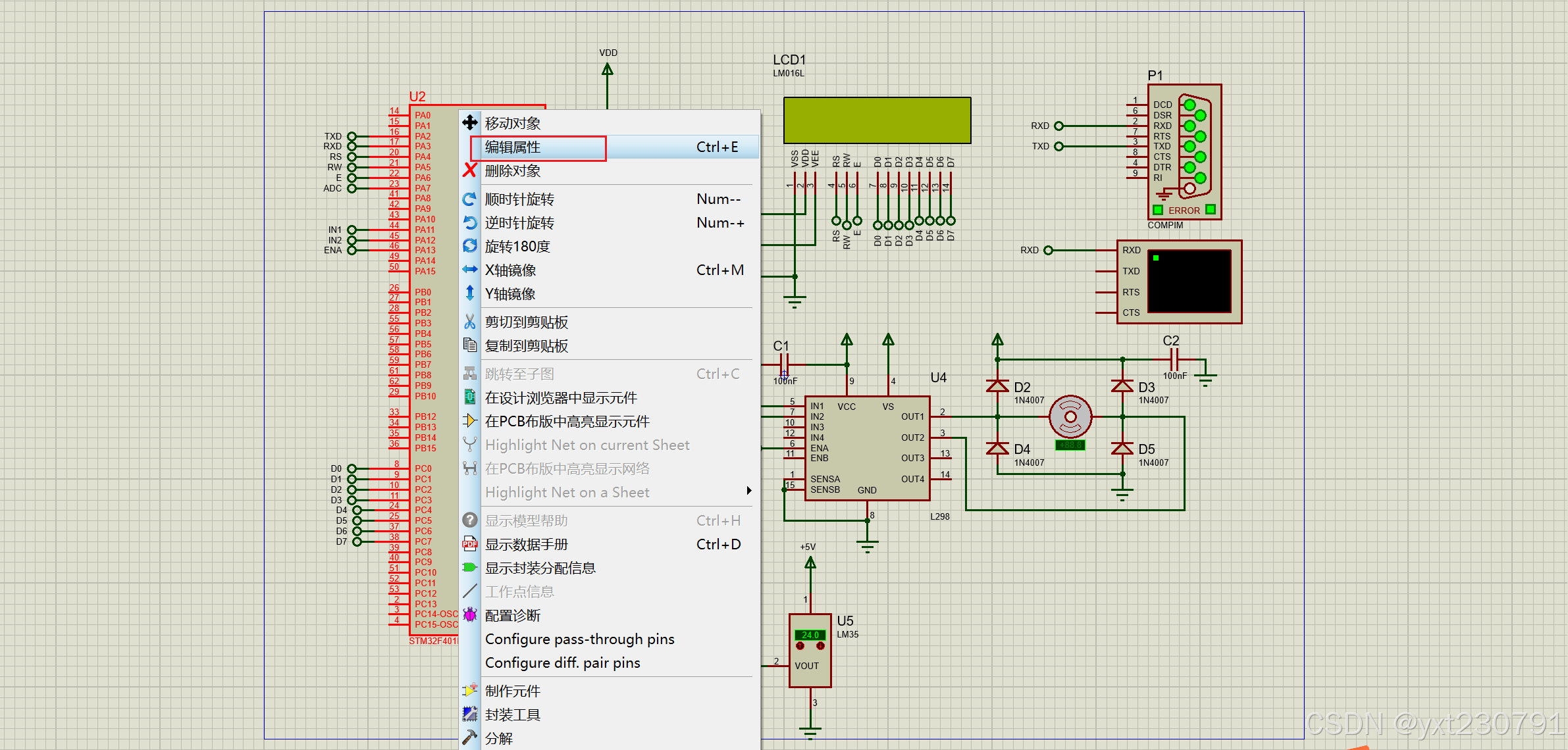

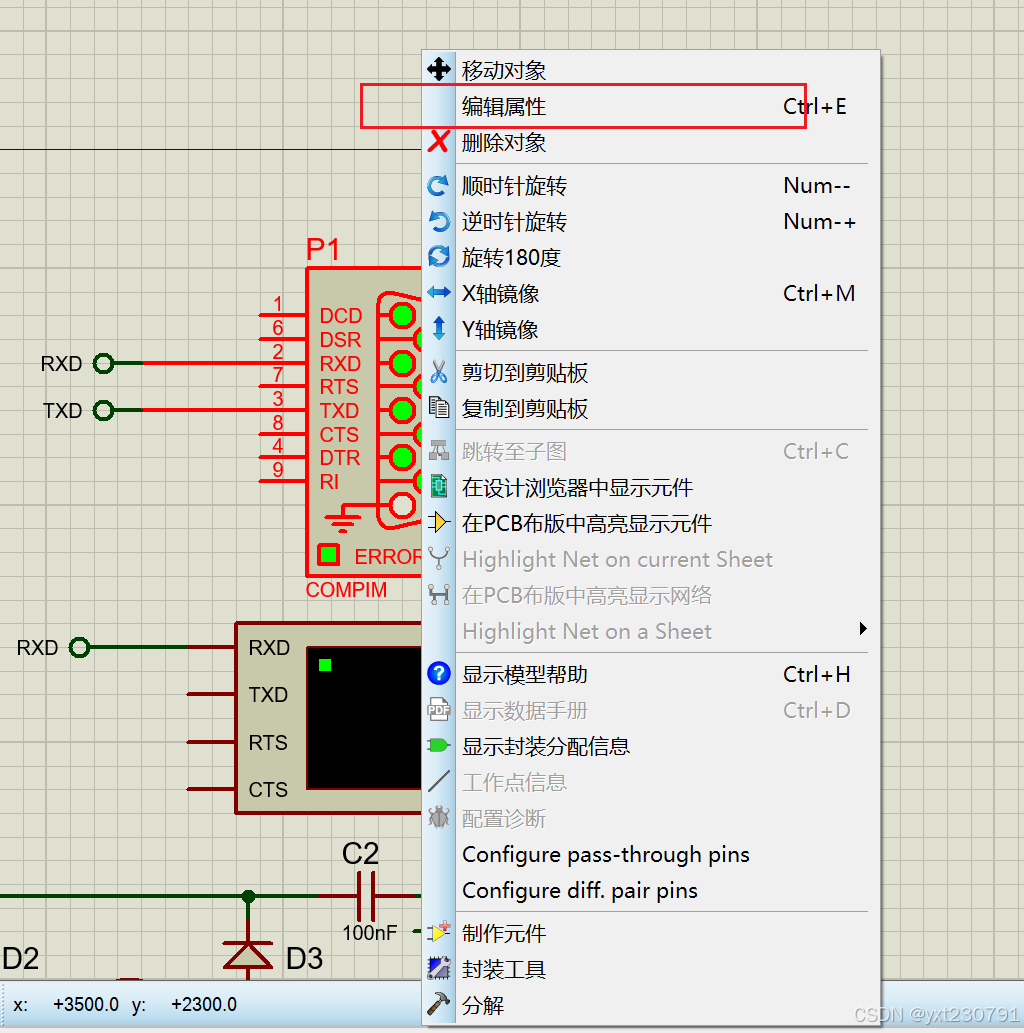

proteus中，选中COMPIM，右键，选择编辑属性；设置端口和波特率等。

​

​

三、Keil的安装

相关安装包：

Keil.rar
链接: https://pan.baidu.com/s/1NaqXRzFadHUkIu_ancpsNw 提取码: XDer

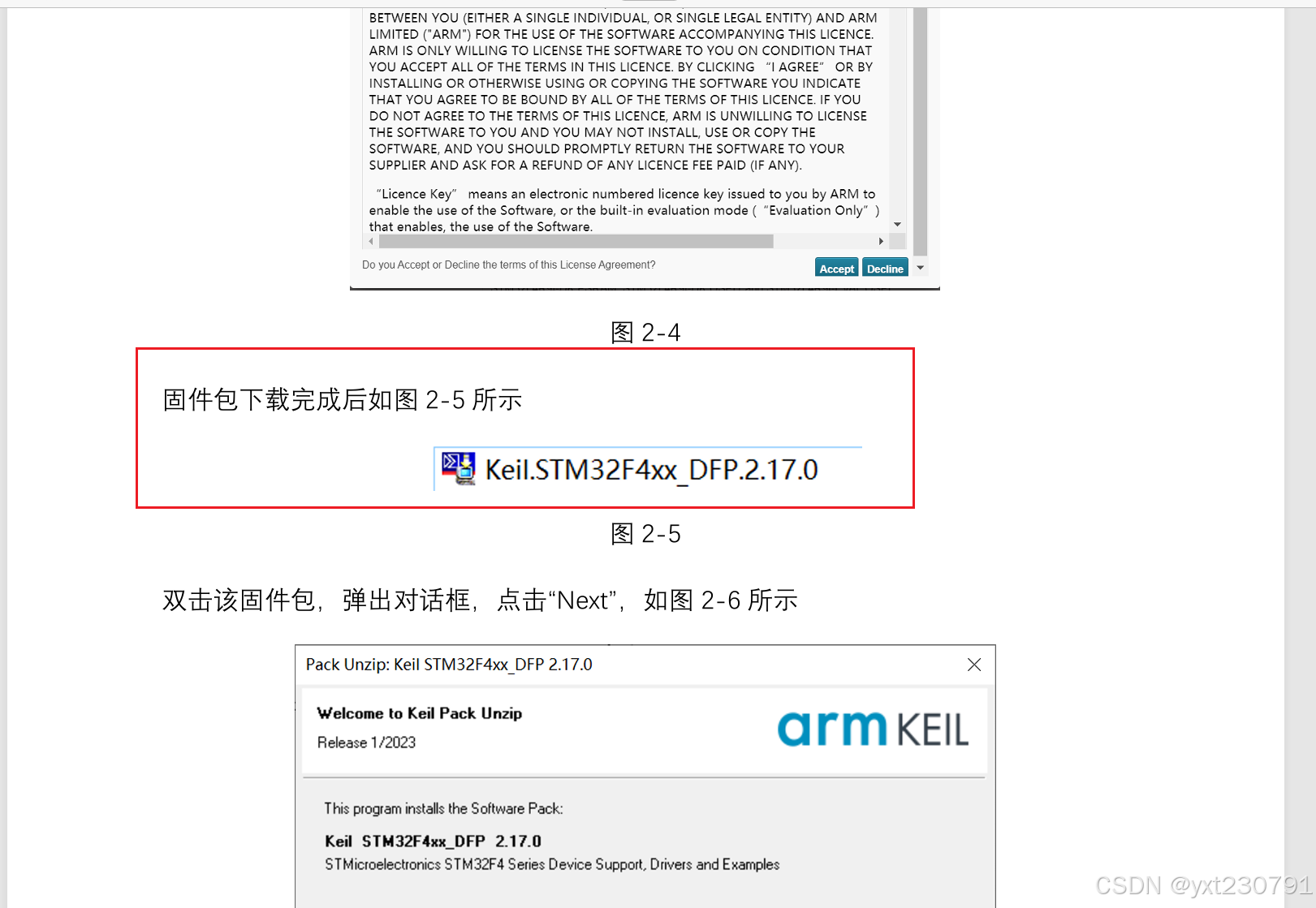

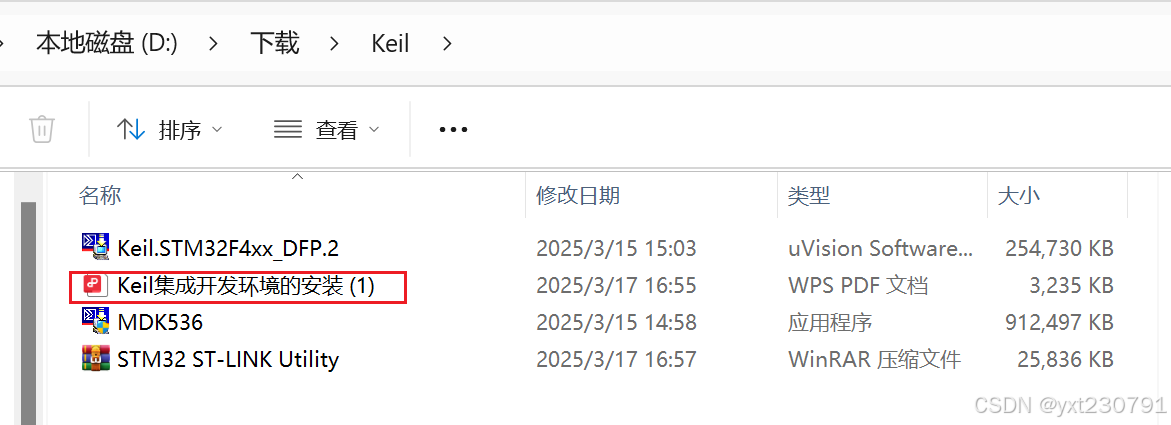

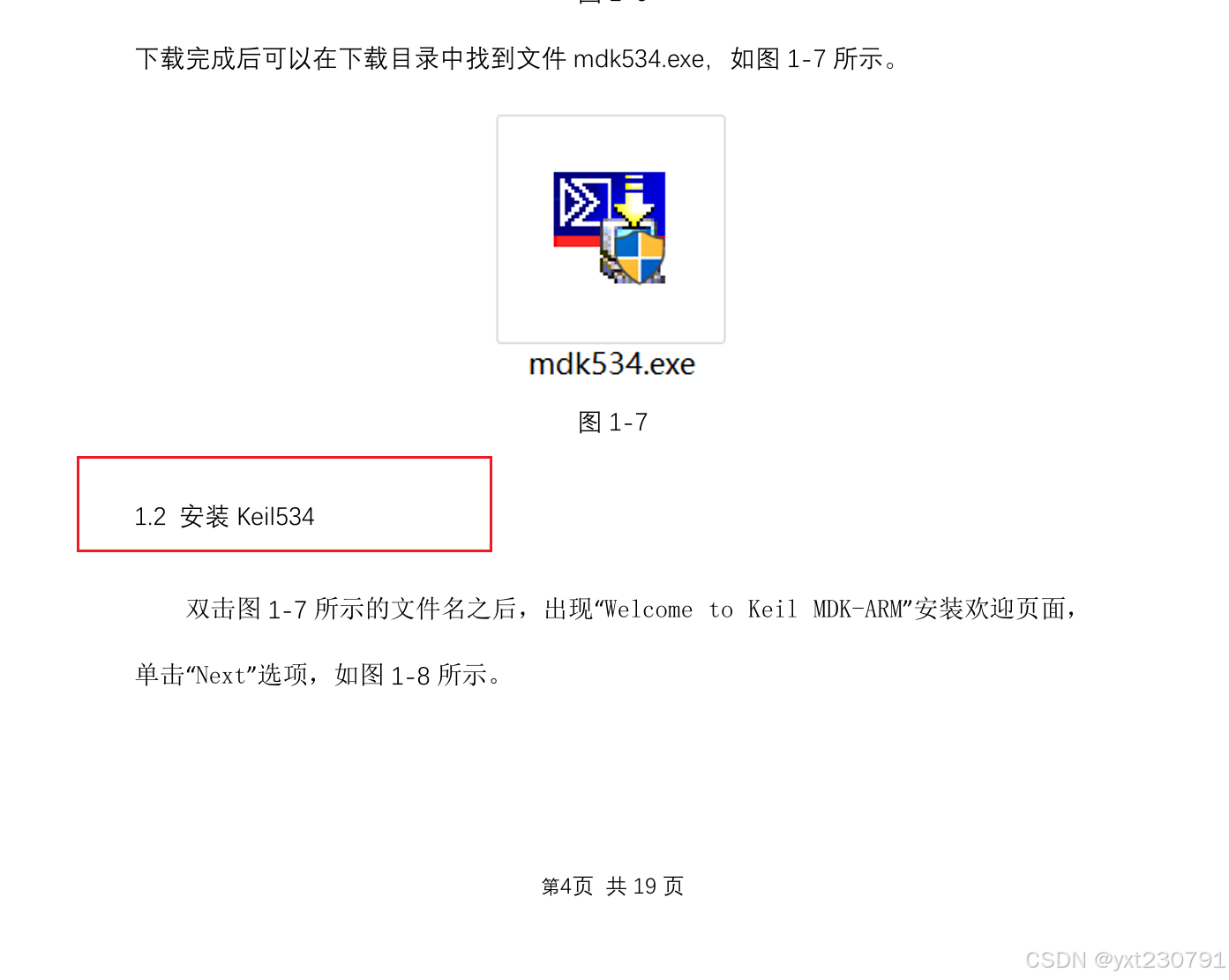

1. 下载解压后得到以下文件，详细安装过程参考PDF：Keil集成开发环境的安装

​

2.注意：由于已经提供相关软件包，PDF安装教程中的从官网获取可以跳过，直接从以下开始

​

​

四、stm32cubeMX 安装

相关安装包：cubemx
链接: https://pan.baidu.com/s/1CdUxKKWcG-dWRm8b8XjU5g 提取码: XDer

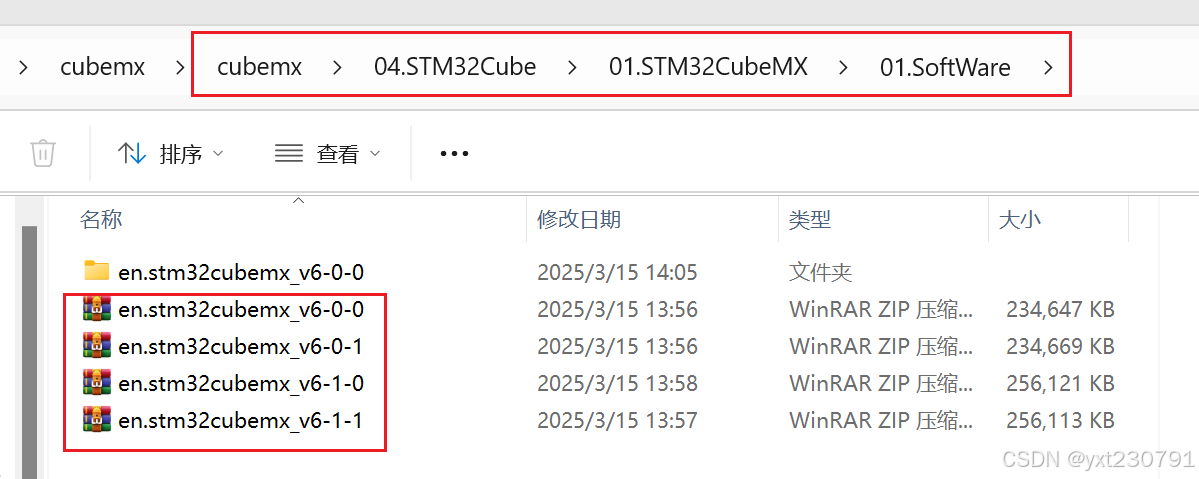

下载并解压后，可以得到以下文件：

​

（1）安装Java环境

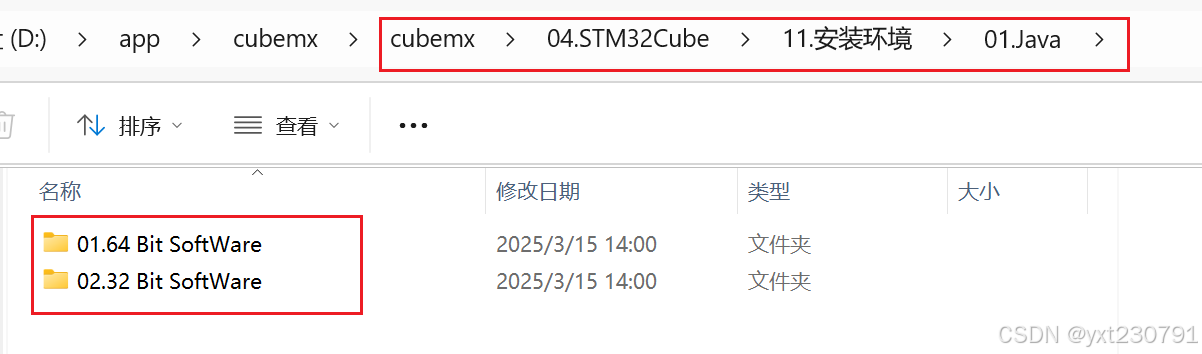

选择安装环境文件夹，根据自己情况选择64位或32位

​

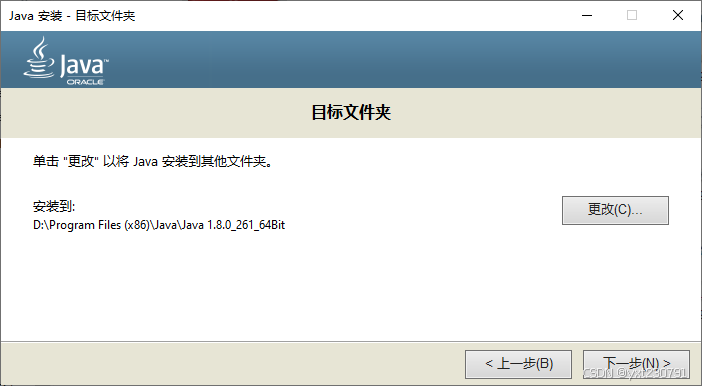

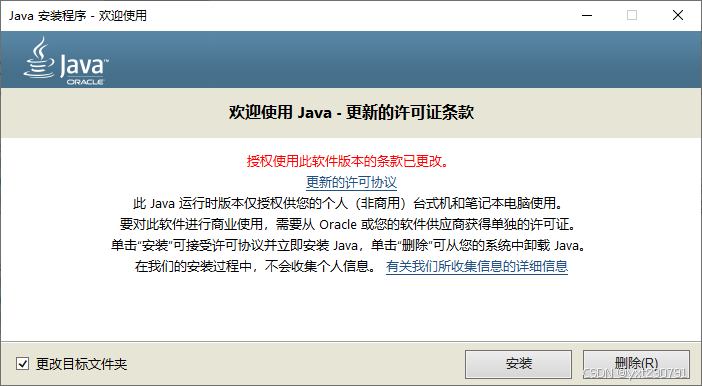

以64位为例，打开两个任意一个安装包，勾选更改目标文件夹，点击安装；

​

选择合适的安装目录，点击 下一步；

​

等待自动安装；安装完毕后，点击 关闭；

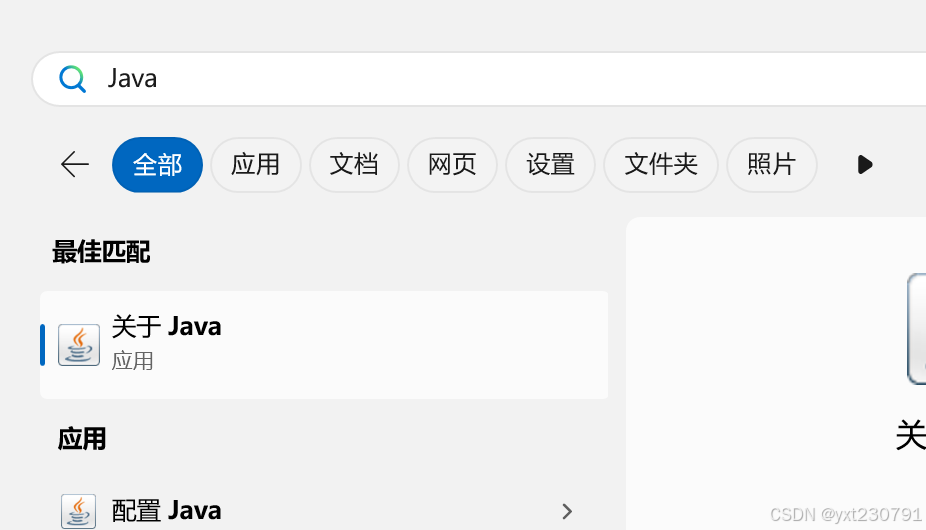

在开始菜单中搜Java，看到下图即代表安装成功。

​

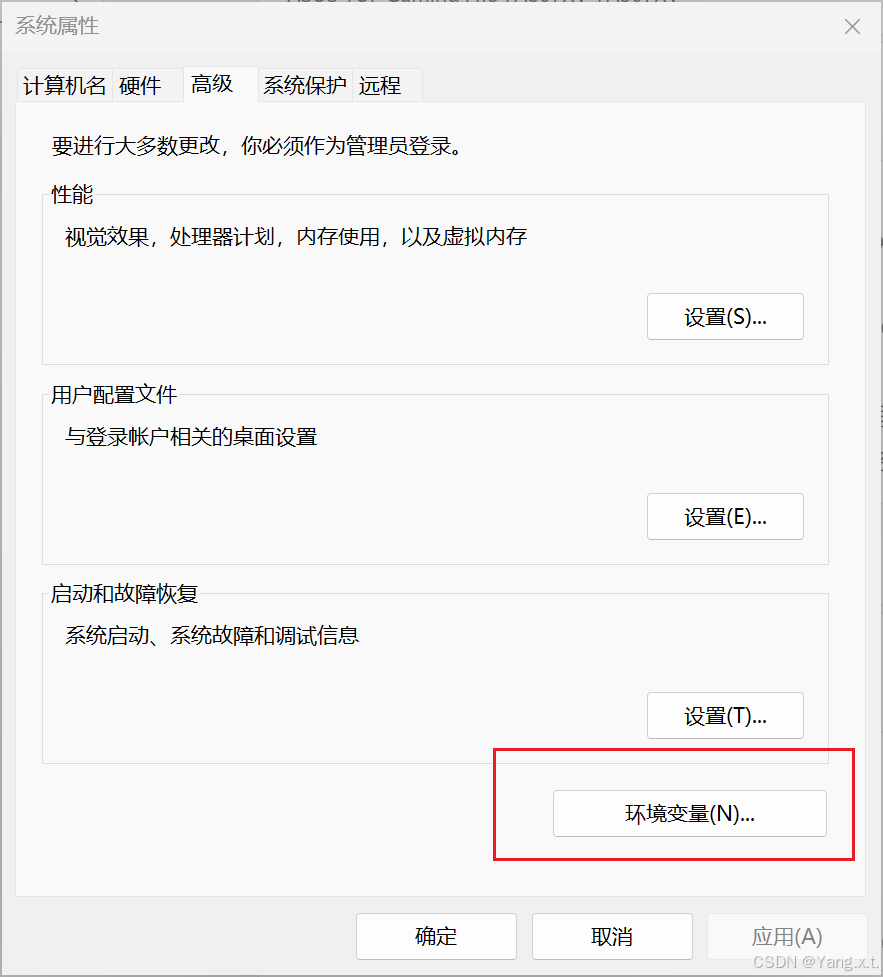

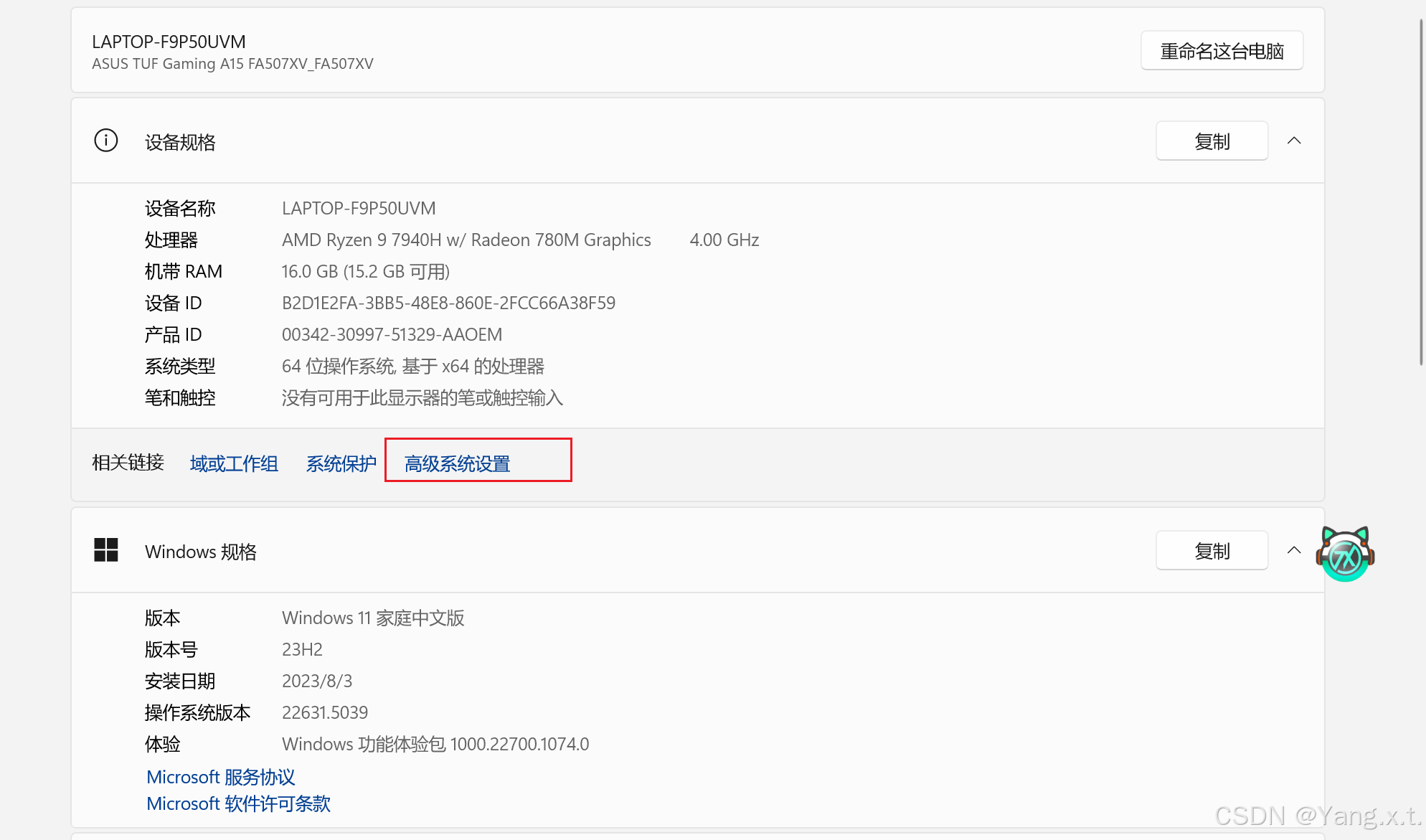

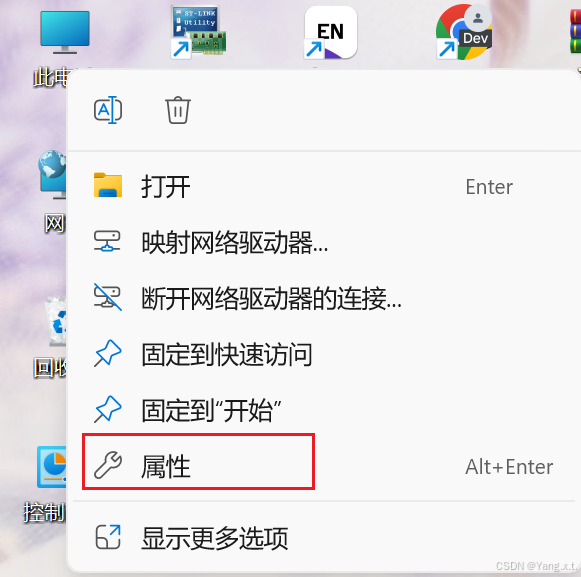

安装成功后，配置环境变量：右键此电脑,点击“属性”，点击高级系统设置

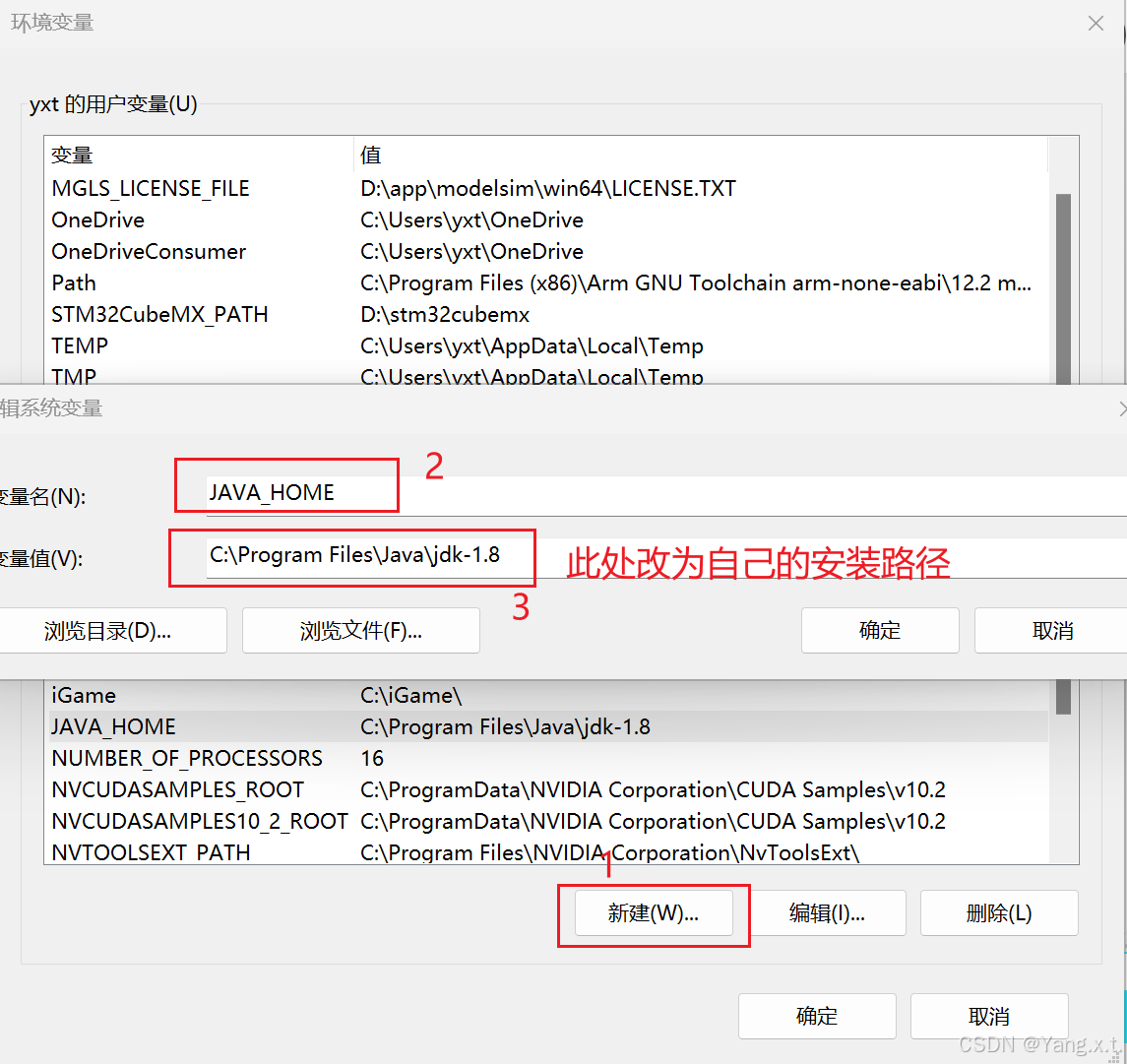

新建系统变量，点击新建，变量名为JAVA_HOME,路径改为自己的路径

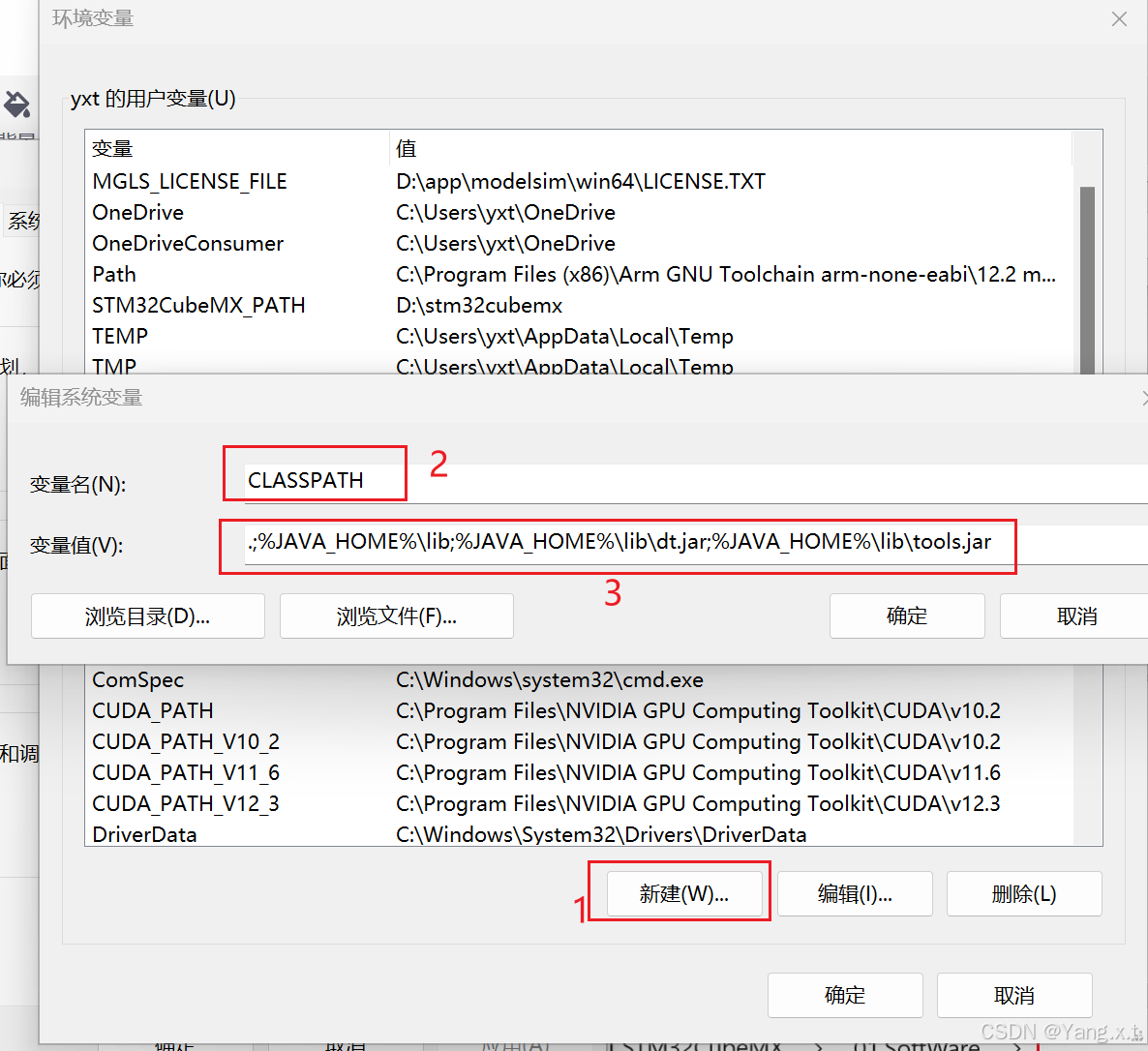

 步骤同上，新建一个CLASSPATH,变量值为：

.;%JAVA_HOME%\lib;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar

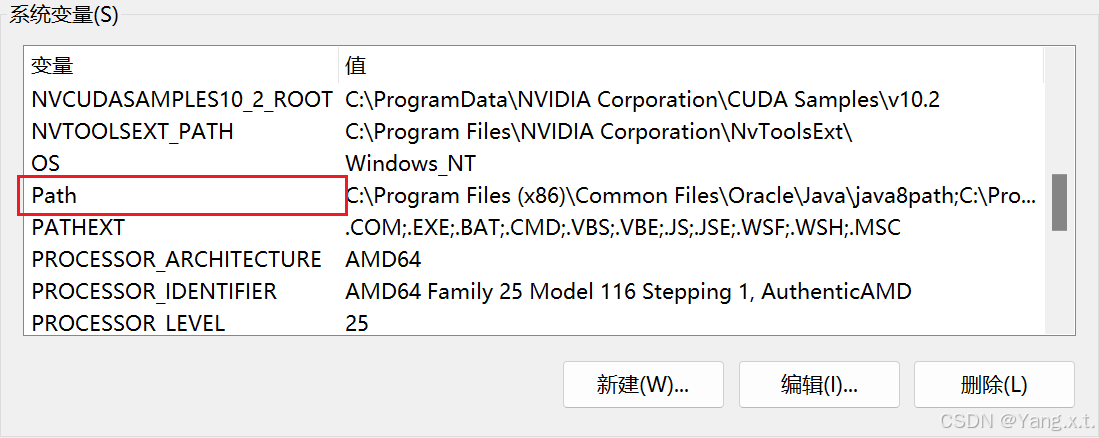

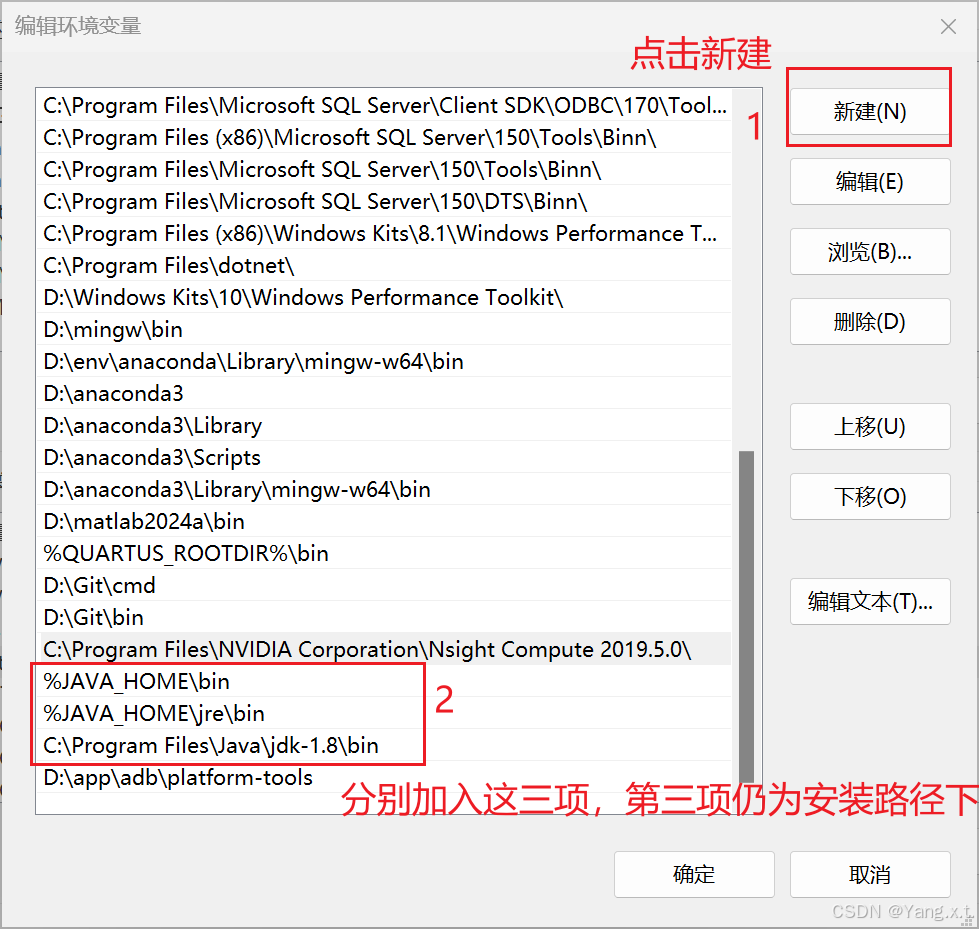

 然后找到path环境变量，双击进去

%JAVA_HOME\bin

%JAVA_HOME\jre\bin

 注意下面的改为自己的路径

C:\Program Files\Java\jdk-1.8\bin

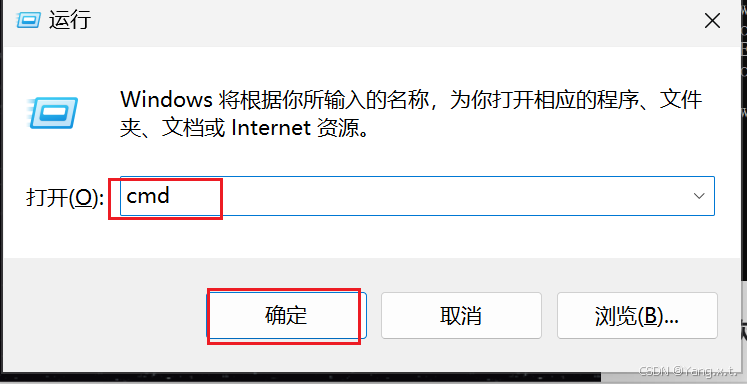

接下来检验：按下win+R,输入cmd，打开命令行

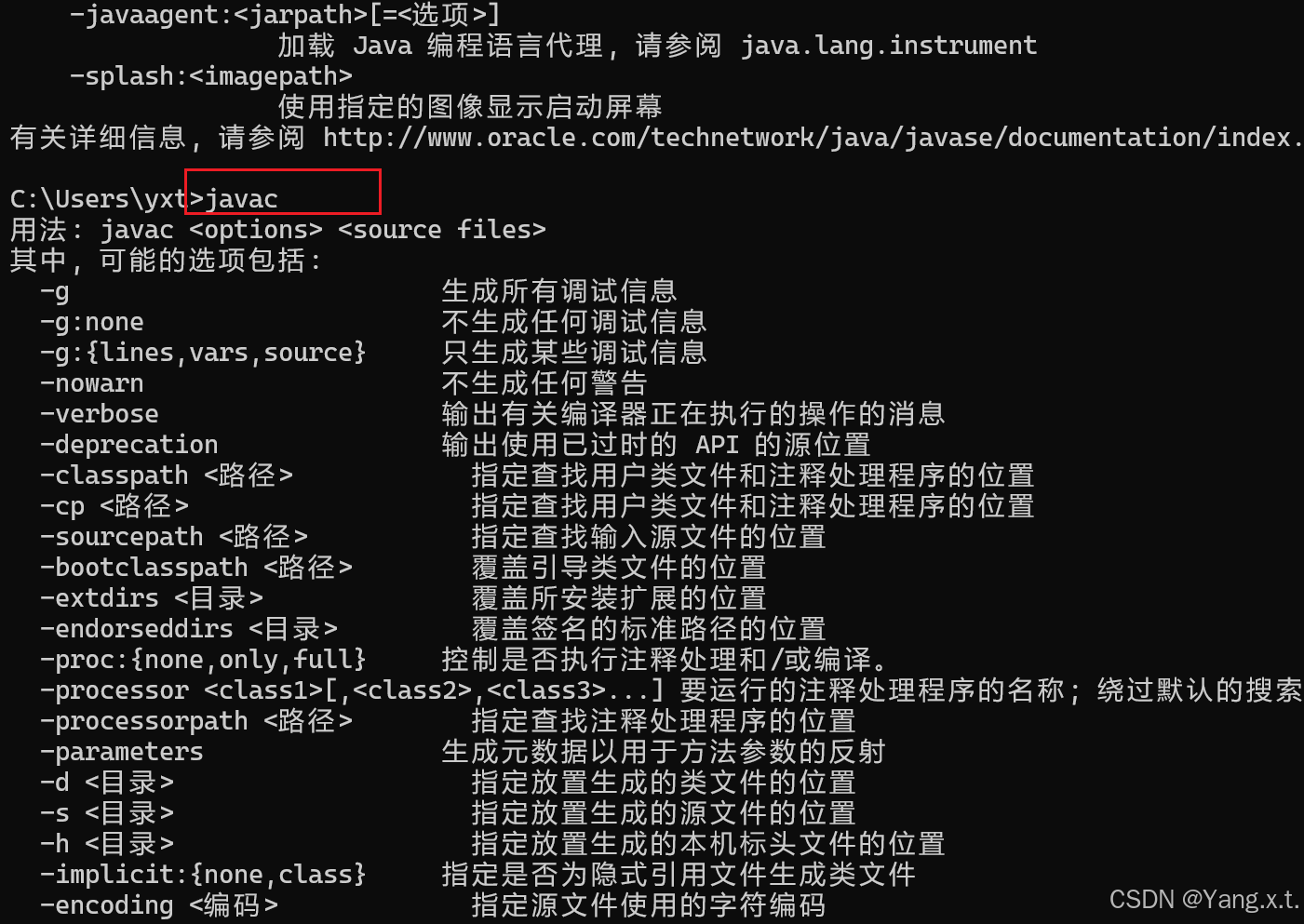

 分别输入java -version，java，javac,回车

输出以上信息，没有“不是内部或外部命令”的输出就是配置成功

（2） CubeMX 安装

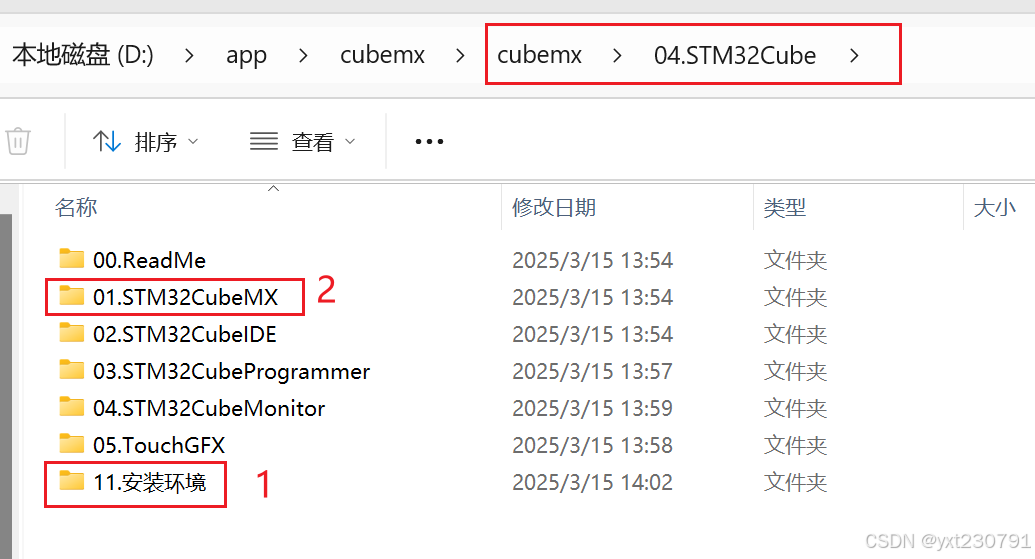

在以下路径中，找到cubemx安装包

​

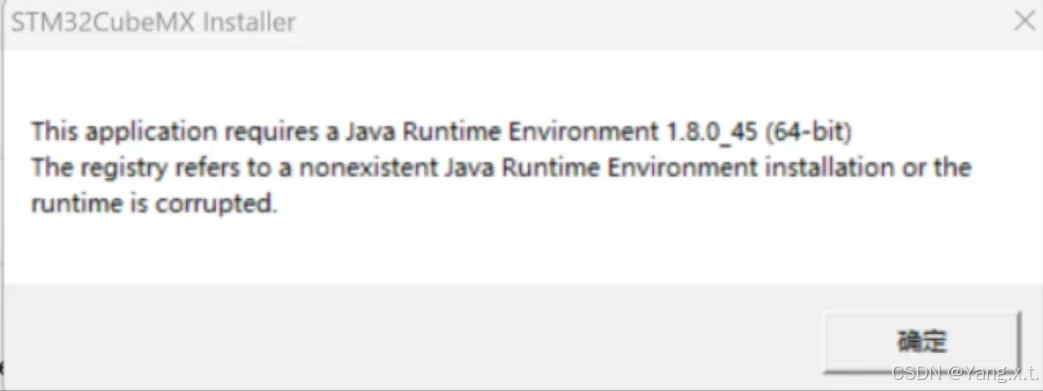

解压任意一个后，打开 SetupSTM32CubeMX-6.x.x.exe 文件，如果未安装 Java 环境或没有配置环境变量，将会出现以下报错：

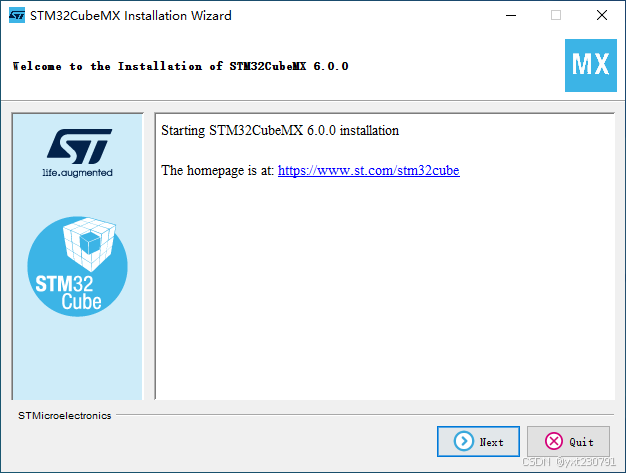

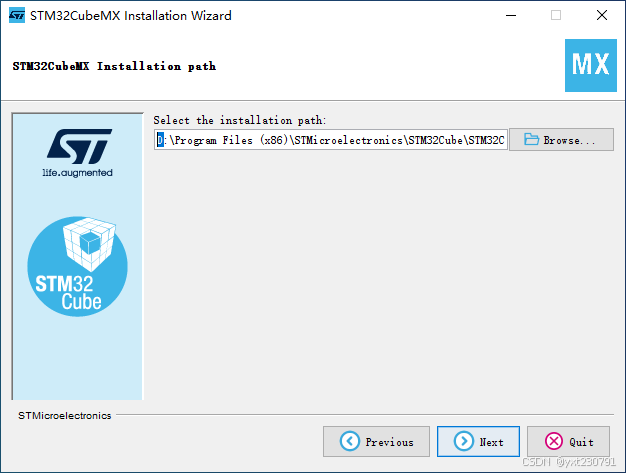

安装 Java 并配置环境变量后，重新打开 SetupSTM32CubeMX-6.x.x.exe 文件,点击 Next；

​

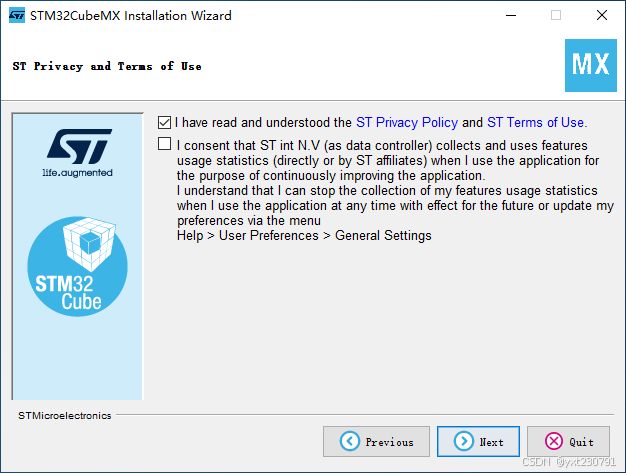

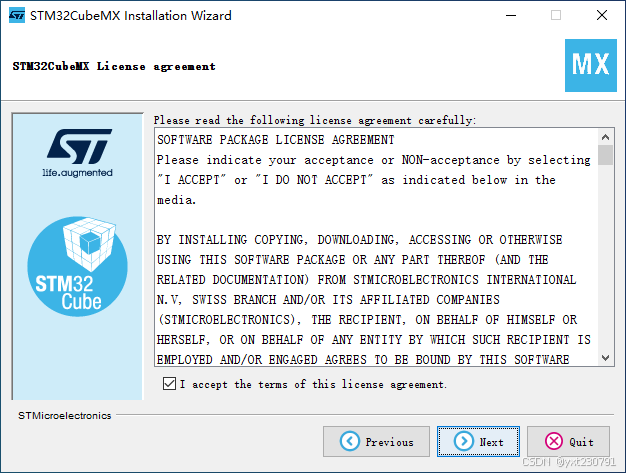

勾选 I accpt，点击 Next；

​

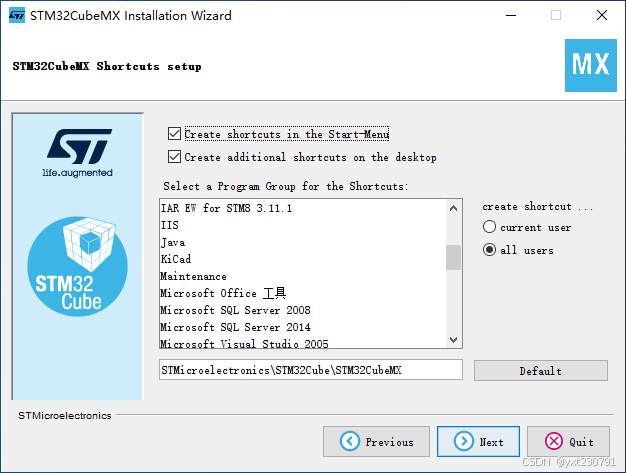

勾选第一个，点击 Next；

​
选择合适的安装路径，点击 Next；（若路径未创建，会提示路径将被创建）

​

根据需求勾选，点击 Next；

​

程序自动安装，安装完成后，一直点击 Next，点击 Done结束；

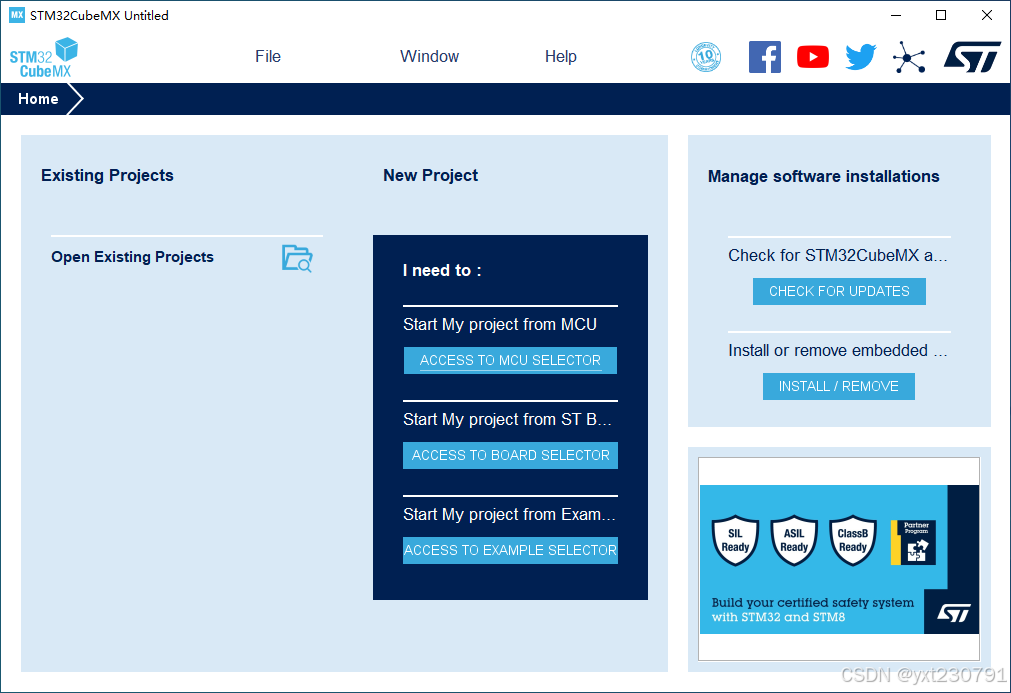

打开 STM32CubeMX 软件，软件界面如下。

​

五、CubeMx新建工程并进行芯片配置

 （1）修改默认配置

        新建工程之前，建议先修改PACK安装地址。pack是需要额外下载的对芯片的支持包，默认的安装位置是C盘，会非常占用C盘空间，在此将其改到其他内存盘。

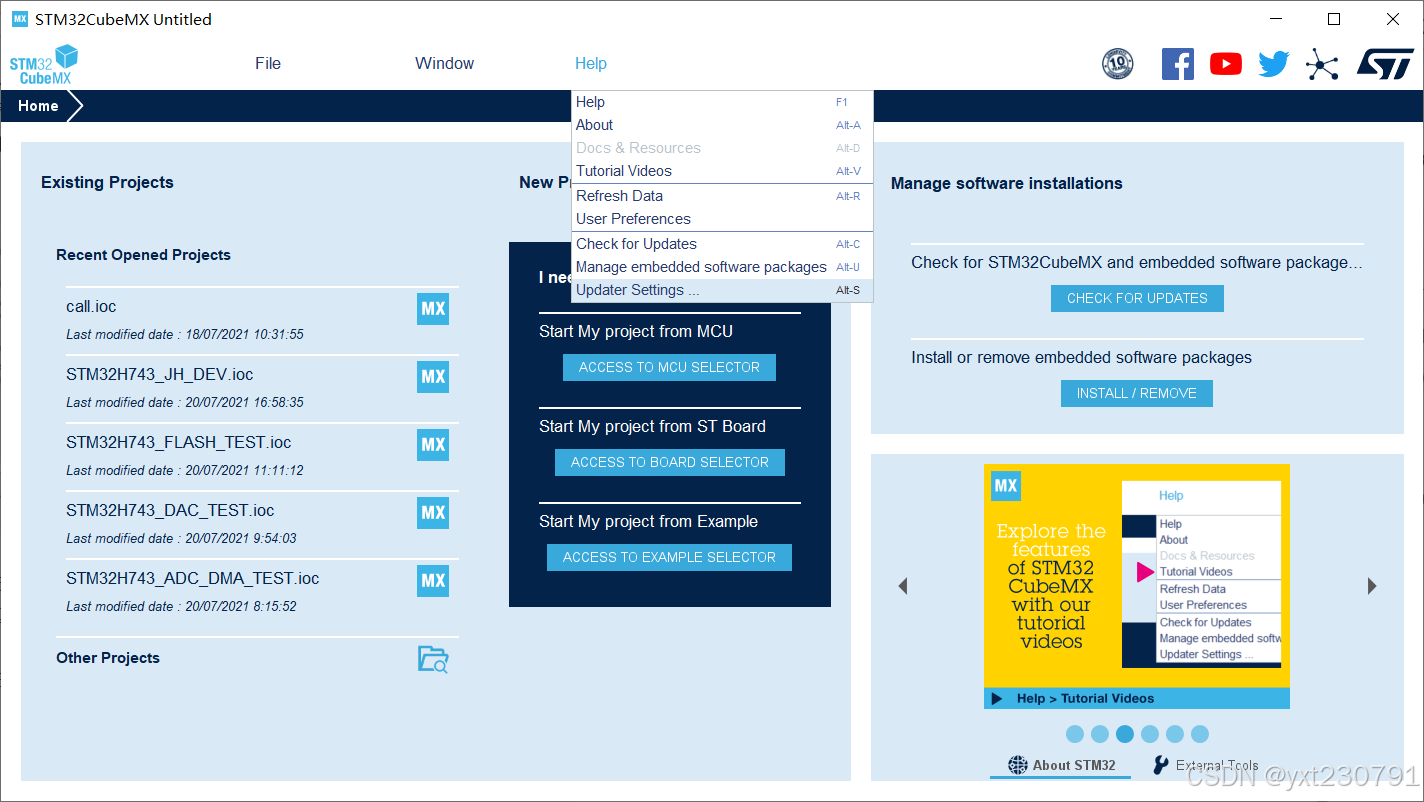

点击最上方一栏的HELP按钮，并打开update setting选项，如图：

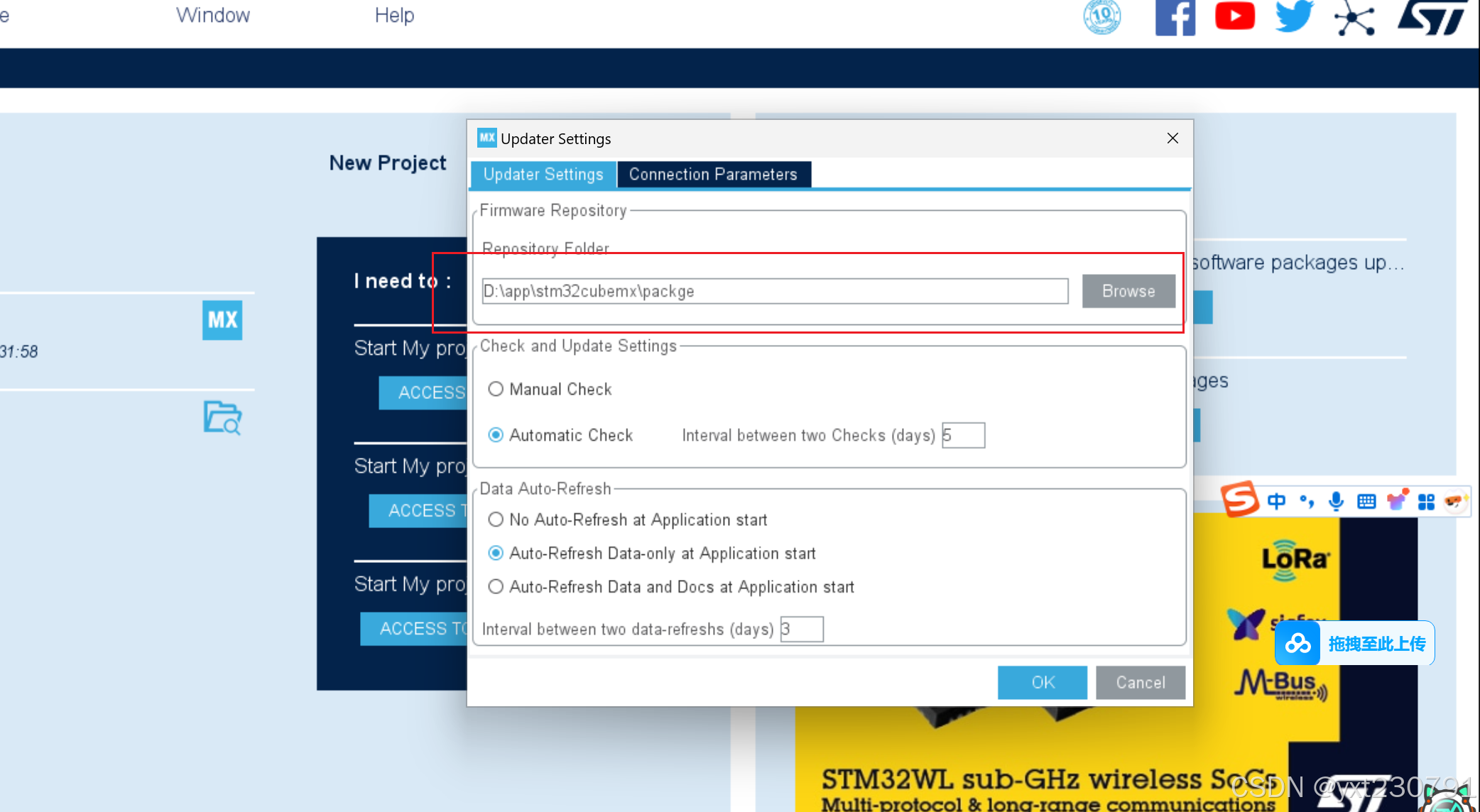

修改Repository Folder里面的文件夹路径即可将PACK安装路径修改到其他磁盘。

（2）新建工程

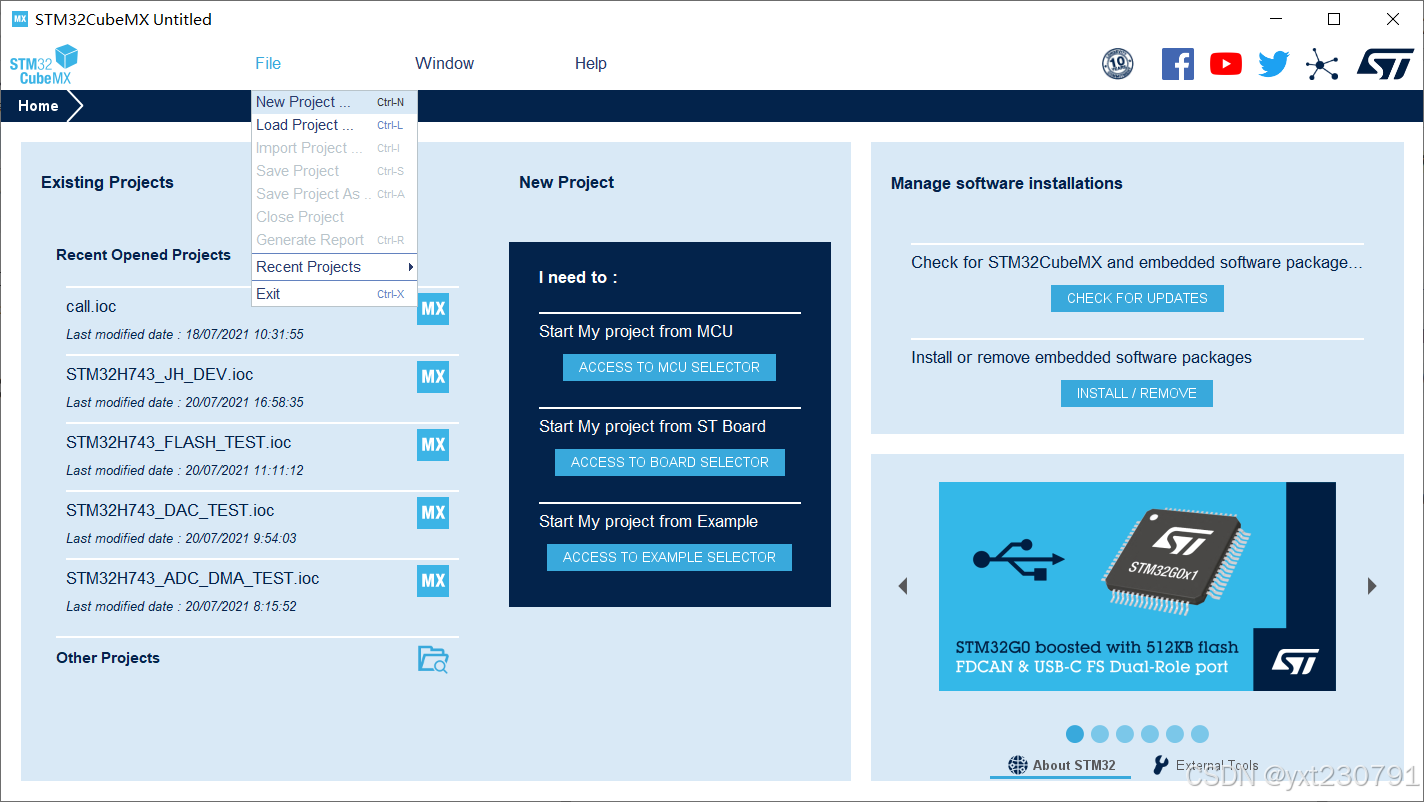

1. 选中菜单栏File，点击New Project新建工程

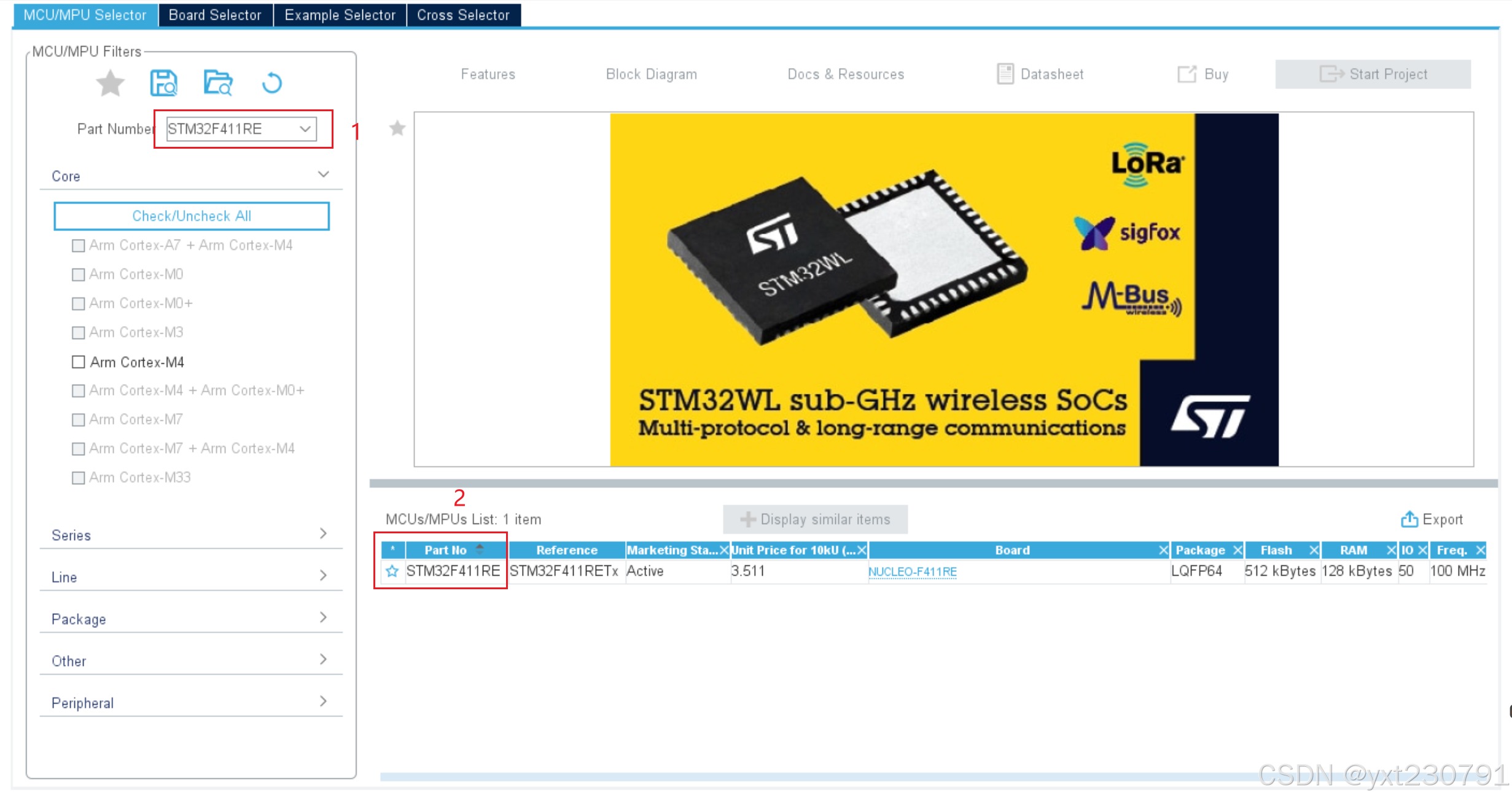

2.在左上方搜索框中搜索要使用的MCU（或在左侧选择栏逐步筛选找到），本项目使用STM32F411RE芯片;找到后双击芯片即可直接建立工程（或选中芯片后，点击右上角START PROJECT）

4.STM32CUBEMX工程配置修改

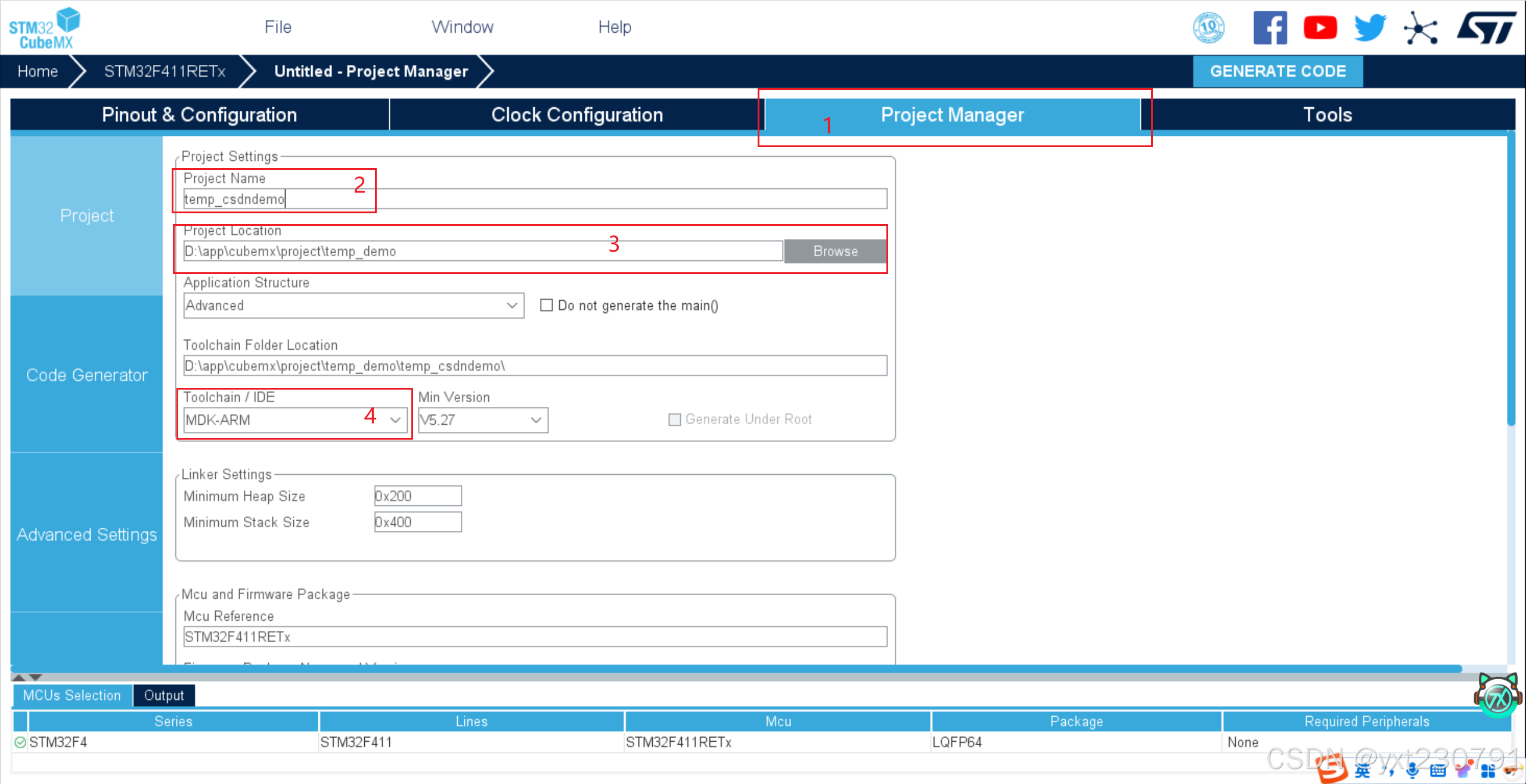

        点击上侧菜单栏的Project Manager，打开后如下，然后设置工程名称；修改工程路径，注意不要有中文路径。在TOOLCHAIN出修改编译工具，我们使用的Keil，因此选择 MDK ARM。

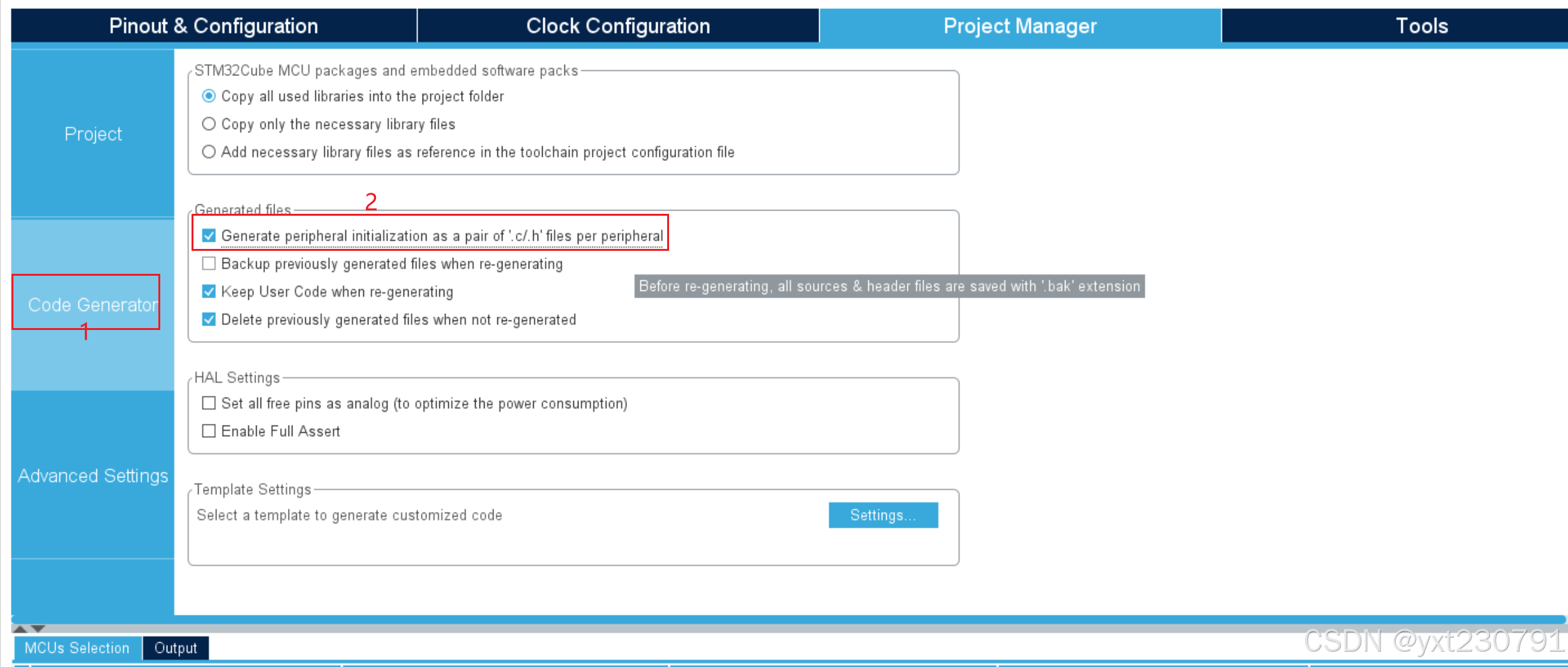

点击最左边的Code Generate，进入代码生成的配置界面，推荐勾选下面的选项（这个选项默认是不勾选的），勾选之后代码会更加清晰明了。

5.生成代码

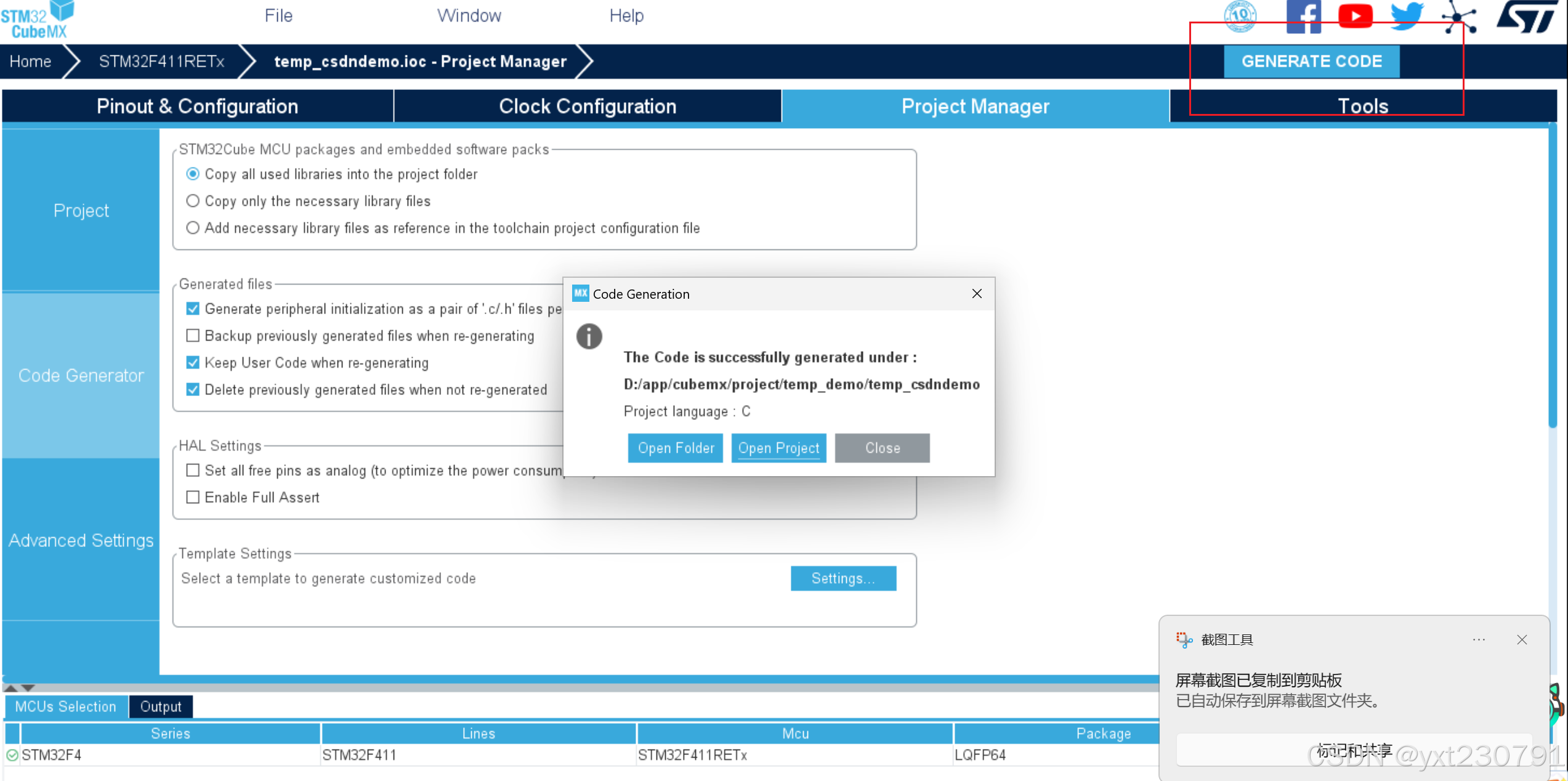

基本配置完成后，可以开始生成代码，（到这里我们没有进行有关芯片的配置，等下再进行，先了解生成代码的步骤），点击GENERATE CODE 按钮

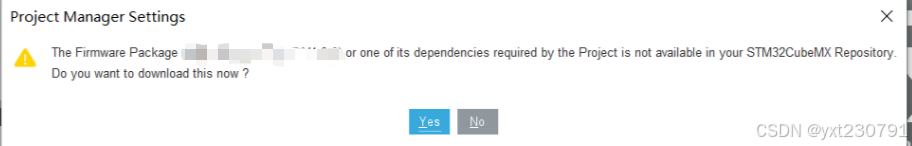

如果点击后提示以下界面，即缺少依赖包，是否自动下载，点击yes即可

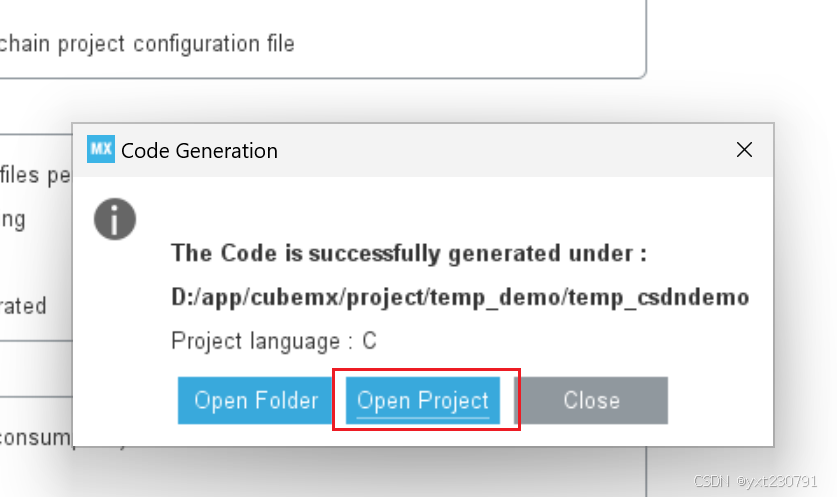

生成成功后，点击“Open porject”直接打开项目。如果提示生成失败请检查是否存在中文路径。

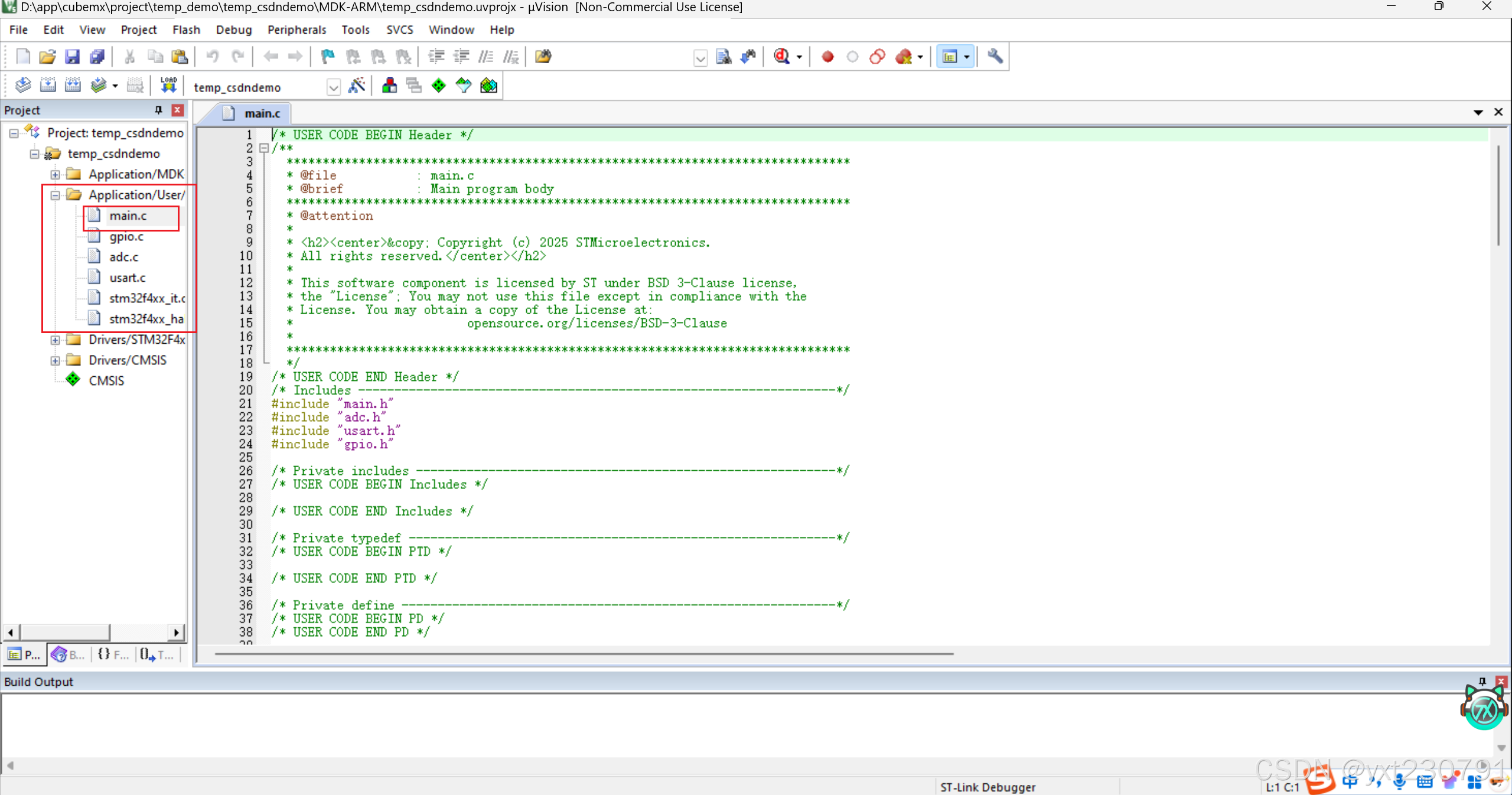

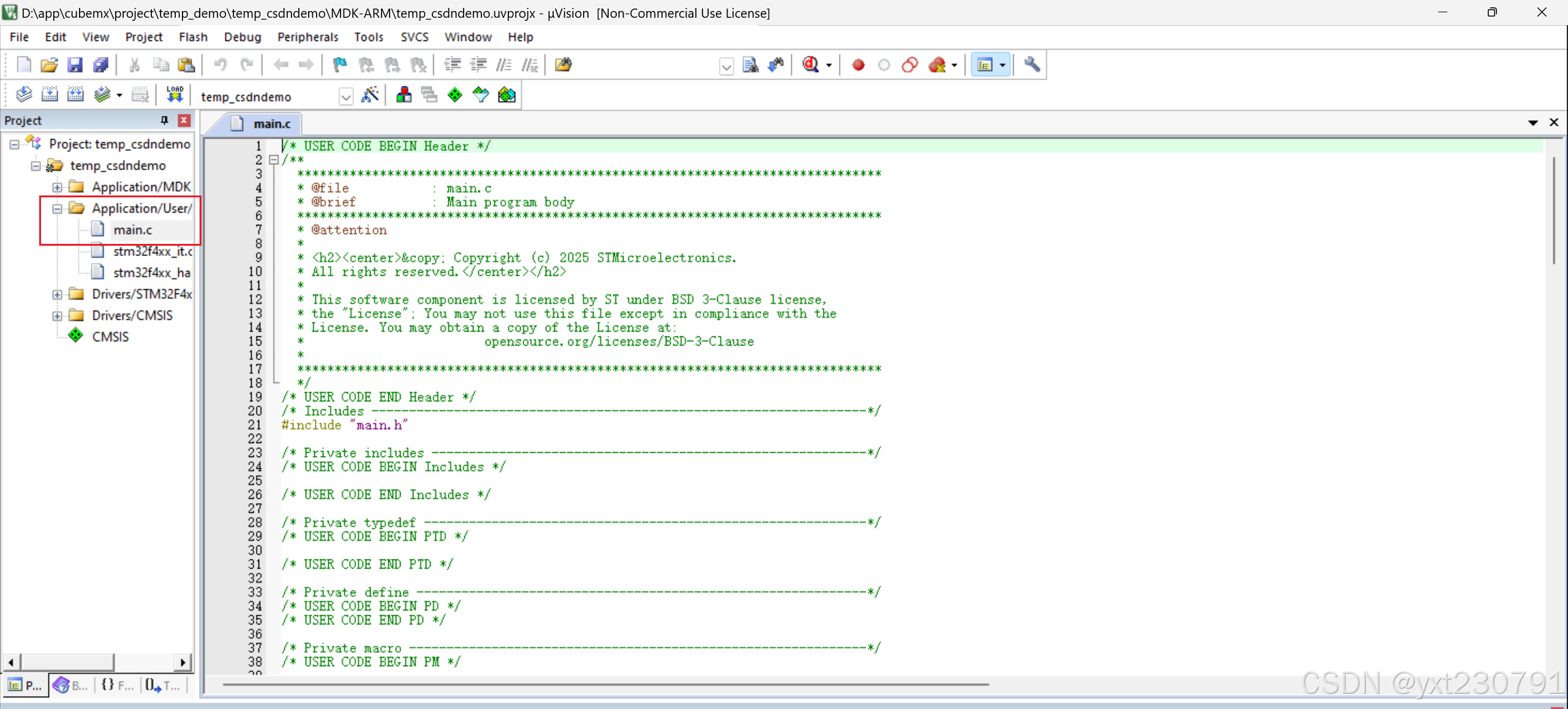

工程自动调用keil5打开，如图所示

注：可以关闭browse information以提示编译速度，步骤如下：

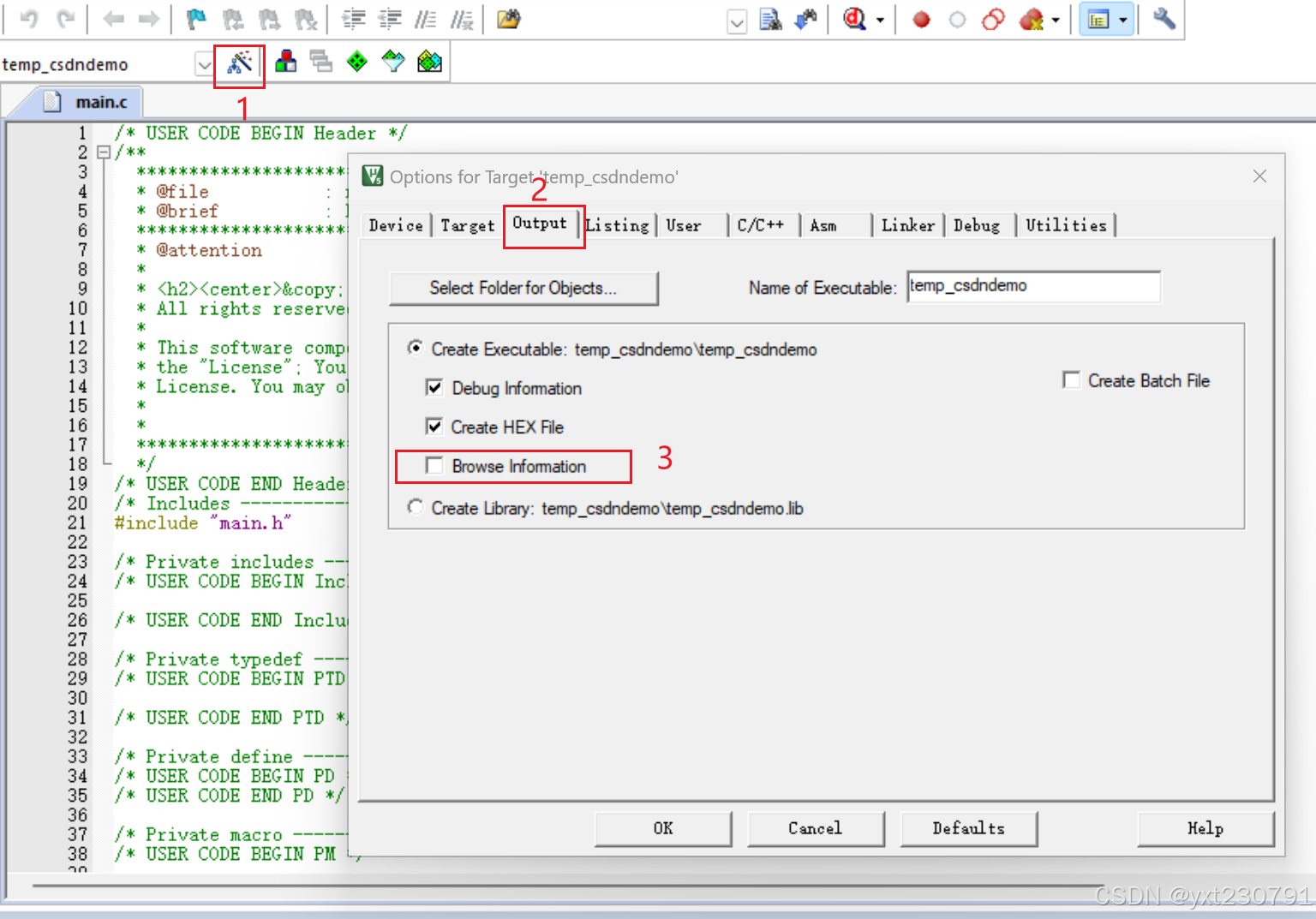

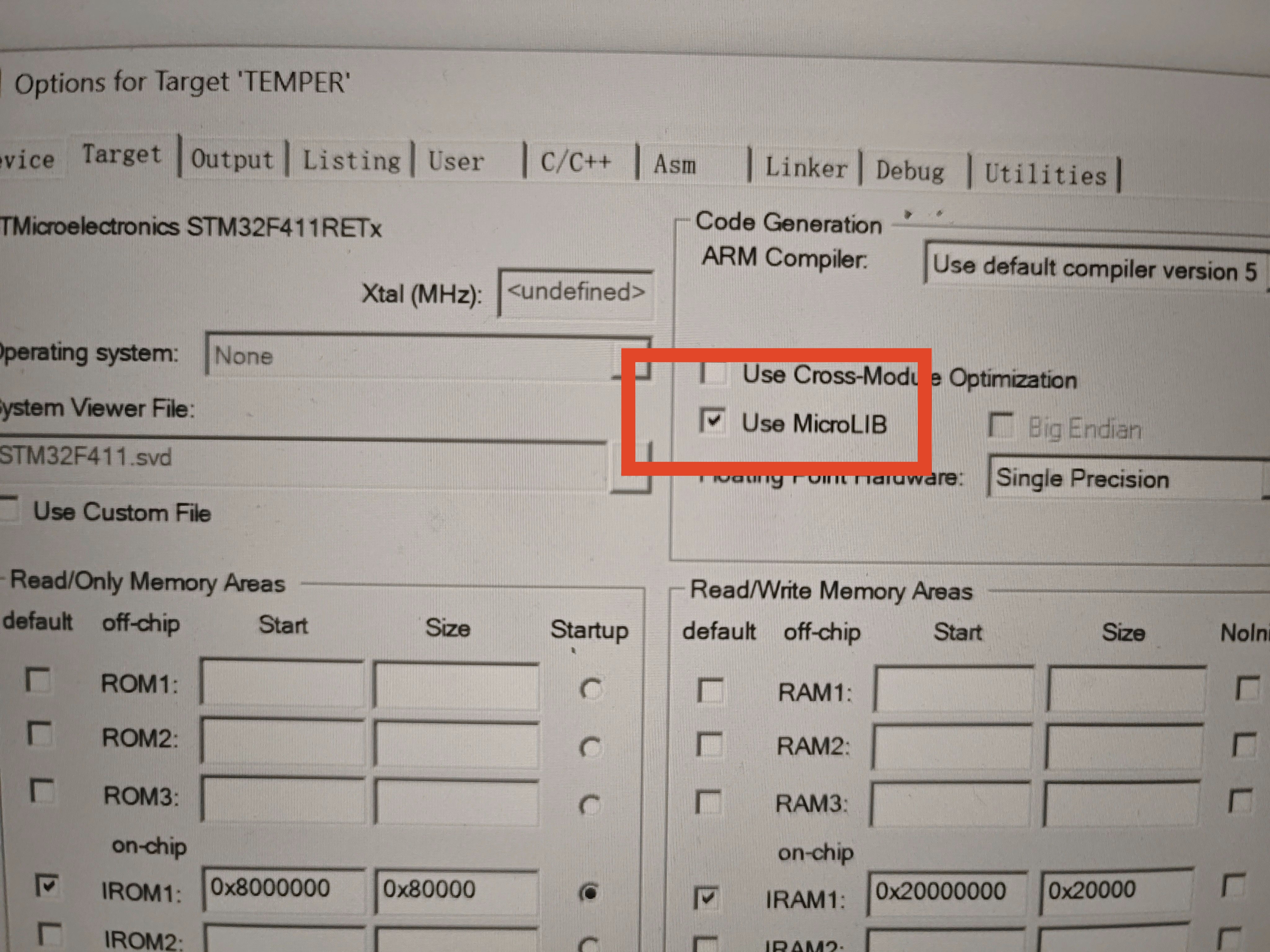

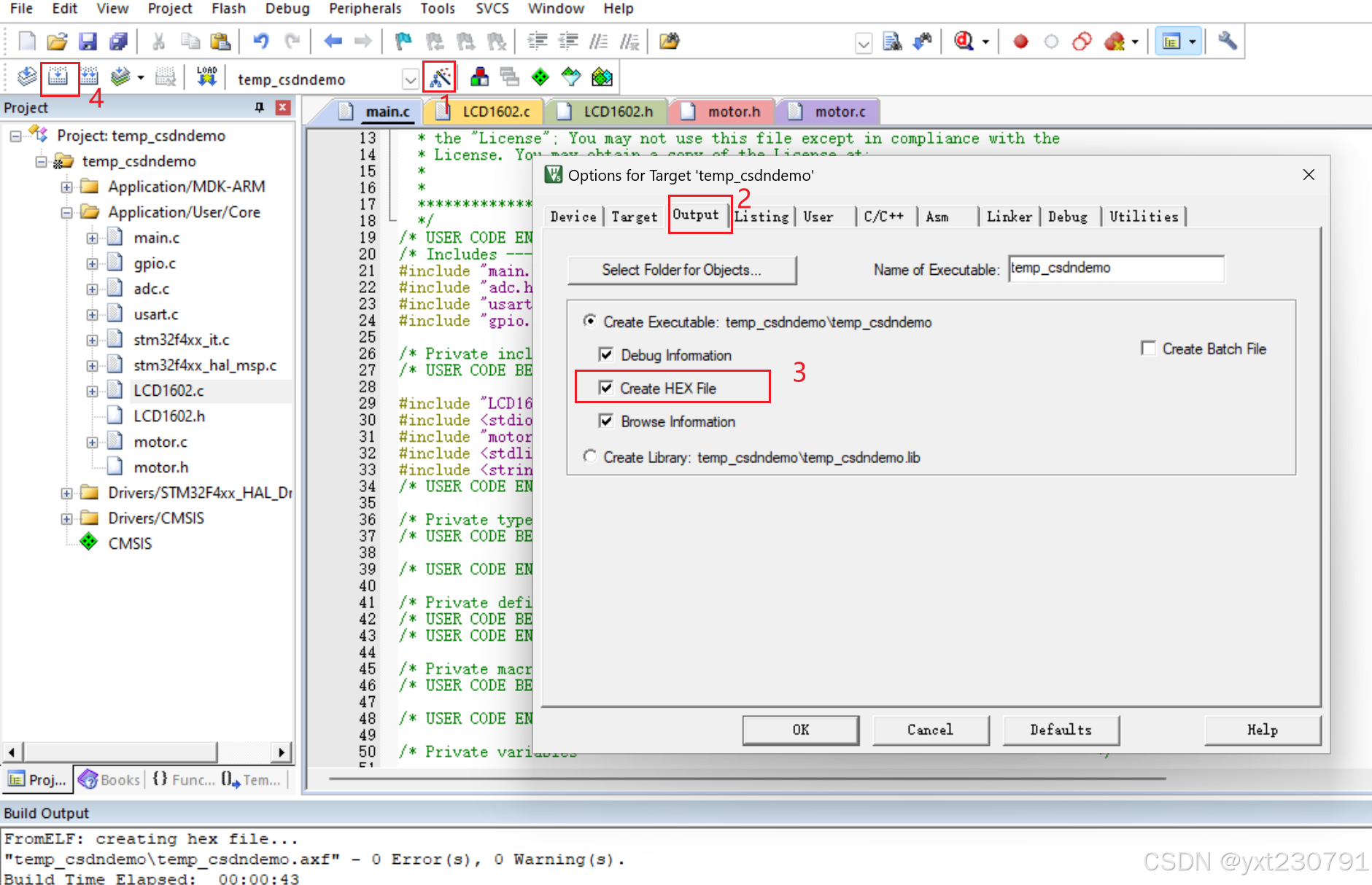

先点击这个按钮；然后在最上面一行选择output；把browse information选项取消勾选，然后点击确定，完成修改。此时按下F7进行编译，可以极大提升编译速度。

六、CubeMx配置芯片

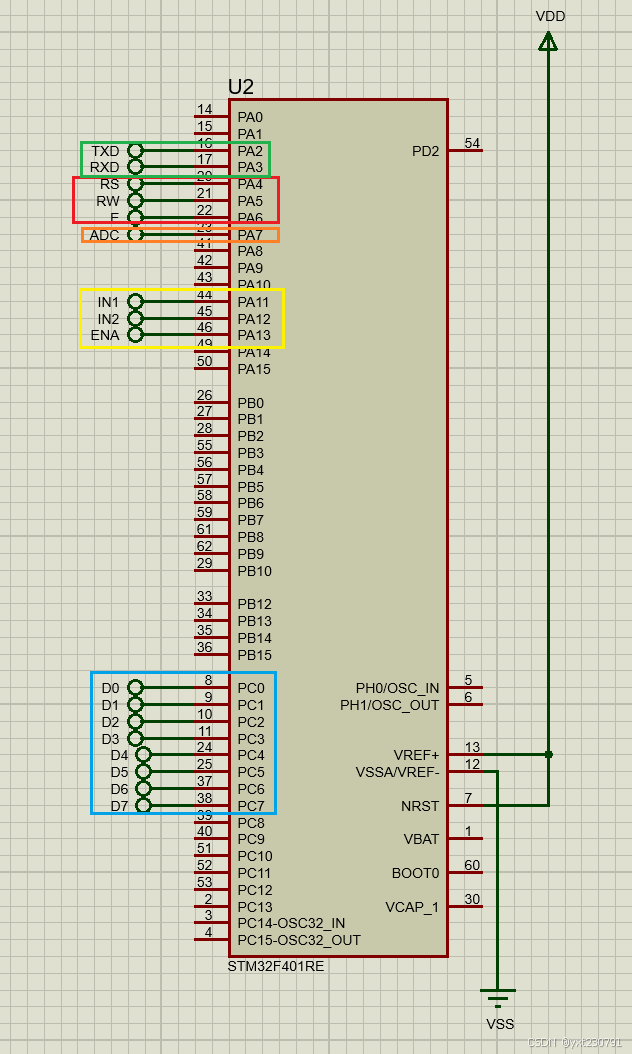

根据原理图：以下引脚均需配置

 1. LCD相关引脚：

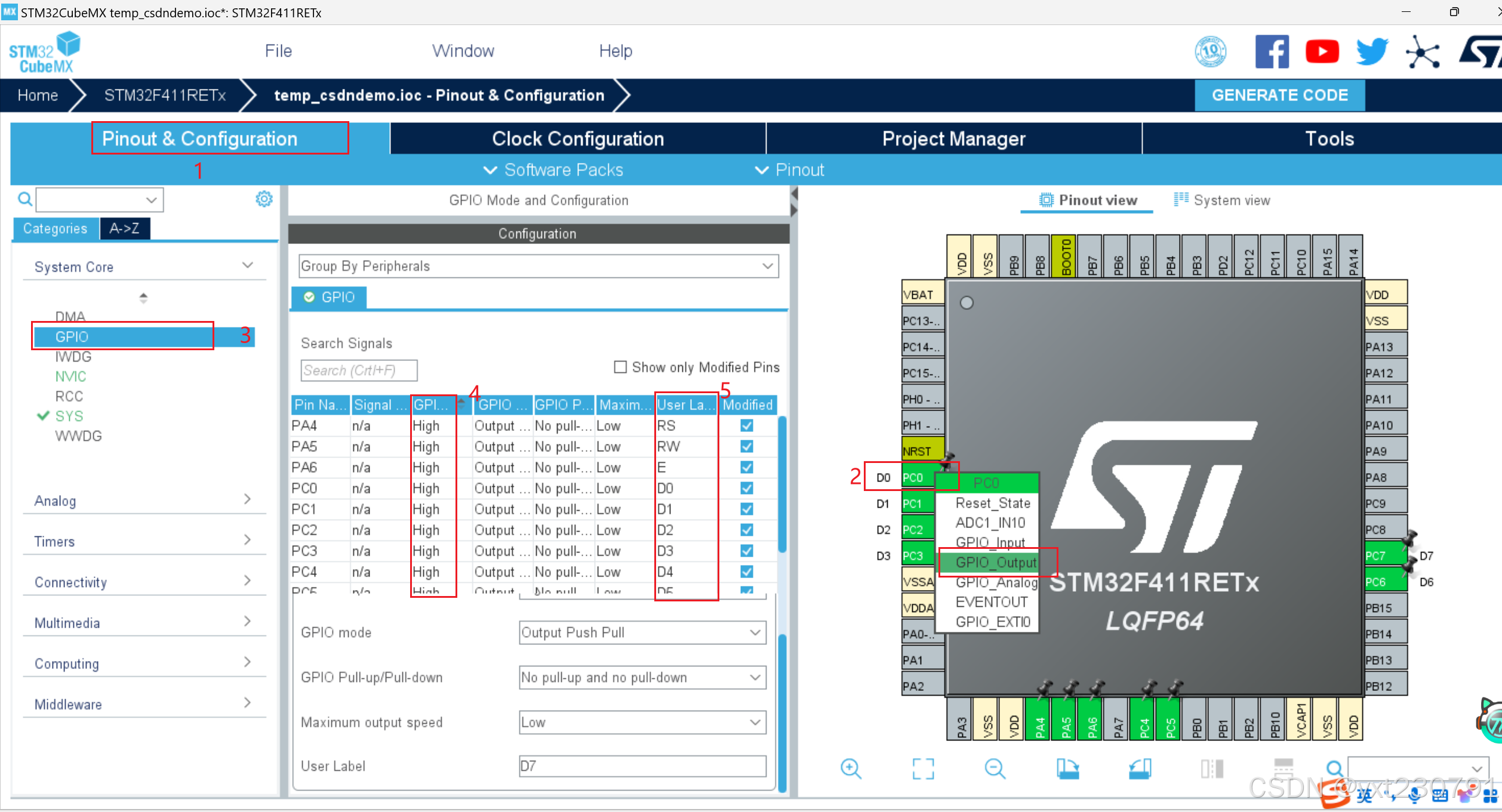

RS，RW，E，D0~D7与LCD连接，进行以下配置：点击pinout进行引脚配置，点击右图芯片对应引脚，配置为GPIO_Output,选择左侧system Core下的GPIO，在中间栏对每个引脚进行详细配置，GPIO_output level 改为high。“User Label”可以设置为原理图中的label

2.LM温度传感器相关：

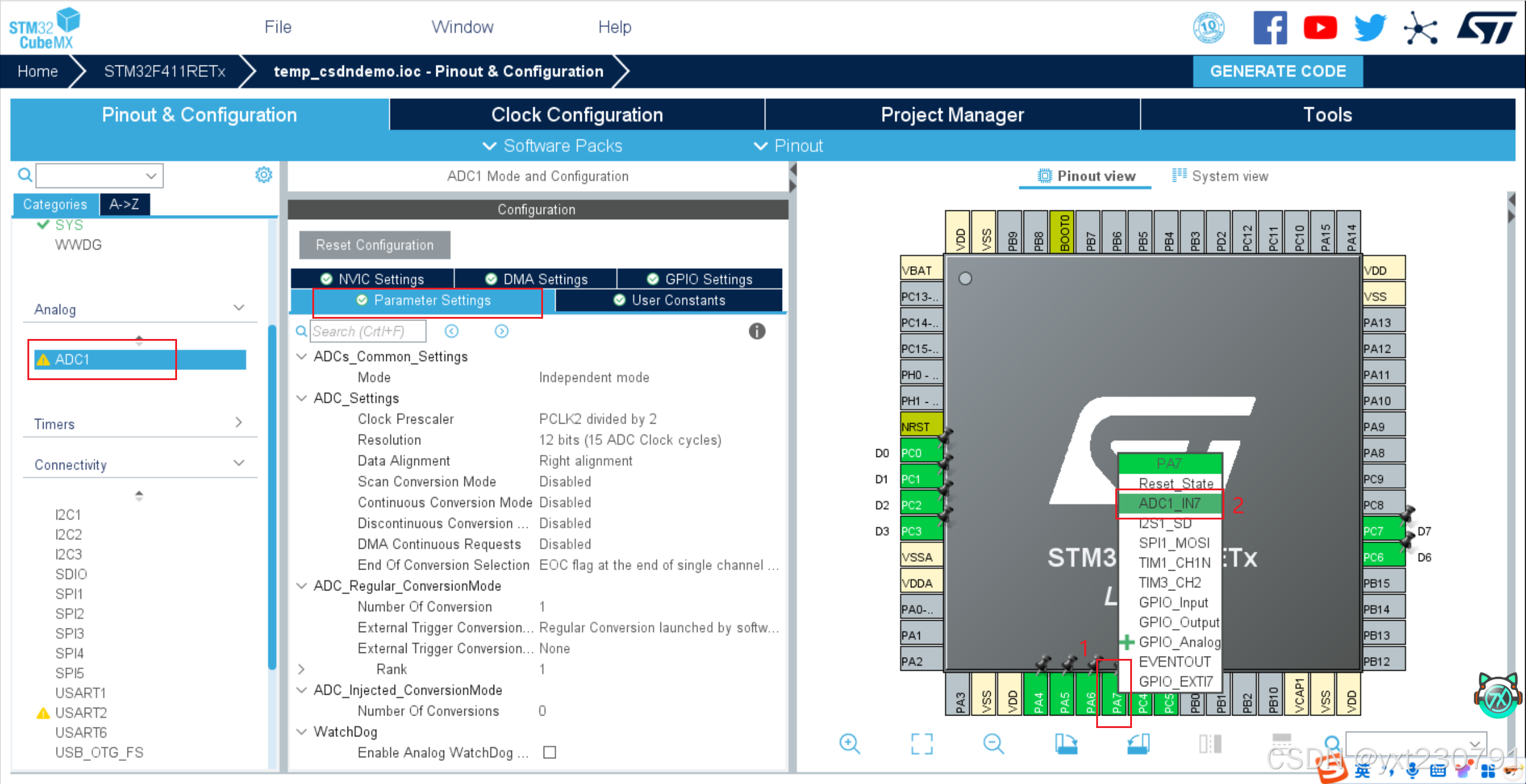

ADC连接PA7。在右侧点击芯片对应的PA7，配置为ADC_IN7。ADC相关属性可以在左侧Analog栏下选择ADC1，点击中间栏的“parameter Settings”查看。

3.电机有关管脚：

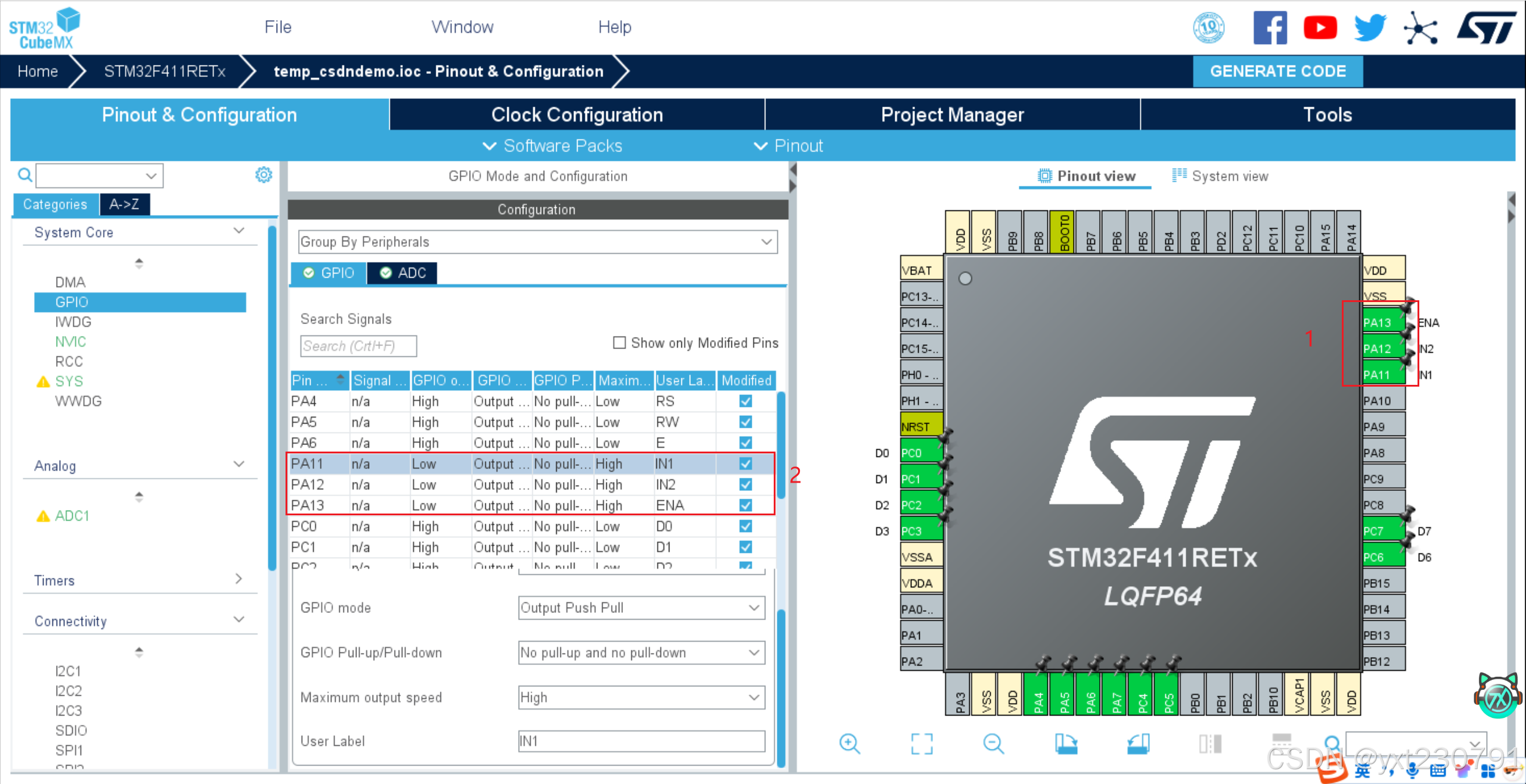

IN1,IN2,ENA；对应PA11,12,13。与1同方法，点击右图芯片对应引脚，配置为GPIO_Output,选择左侧system Core下的GPIO，在中间栏对对应引脚进行详细配置，如图所示“User Label”可以设置为原理图中的label。

4.串口配置

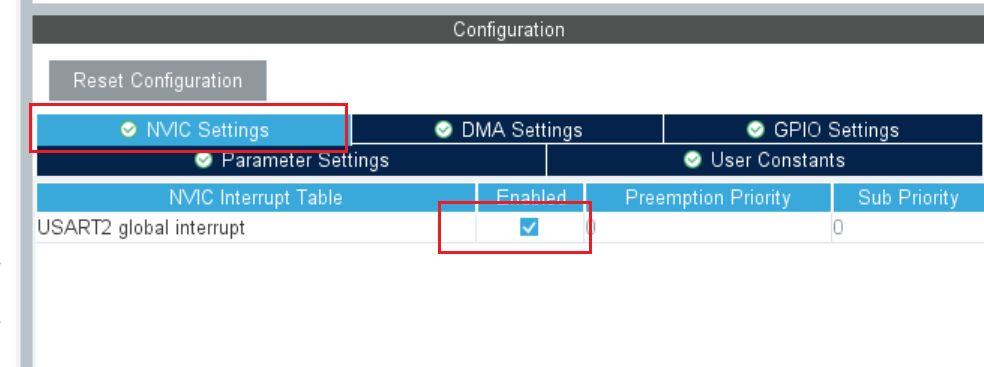

串口有关引脚：TXD，RXD，对应PA2,PA3。首先选择connectivity下的USART2，将Mode改为“Asynchronous”,在“parameter Settings”下将波特率改为9600；再点击NVIC settings，勾选enable

至此，我们用到的所有管脚均配置完成，点击右上角的“GENERATE CODE”，再次生成代码。

接下来，就需要根据我们的功能要求，写出对应的代码了。

七、在Keil中写入相关代码

1.LCD相关：（.c和.h文件）

LCD1602.c

#include "LCD1602.h"


//D0-D7设定方向：I-输入；O-输出
void DataDir(char dir)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	HAL_GPIO_WritePin(GPIOC, D0_Pin|D1_Pin|D2_Pin|D3_Pin|D4_Pin|D5_Pin|D6_Pin|D7_Pin, GPIO_PIN_SET);
	GPIO_InitStruct.Pin = D0_Pin|D1_Pin|D2_Pin|D3_Pin|D4_Pin|D5_Pin|D6_Pin|D7_Pin;
	GPIO_InitStruct.Pull = GPIO_PULLUP;
	if(dir == 'I')
	{
		GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
	}
	else if(dir == 'O')
	{
		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
		GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
	}
	HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);
}

//D0-D7读数据
uint8_t ReadData()
{
	uint8_t dat=0;
	//DataDir('I');
	if(HAL_GPIO_ReadPin(GPIOC, D0_Pin)==GPIO_PIN_SET) dat|=0x01;
	if(HAL_GPIO_ReadPin(GPIOC, D1_Pin)==GPIO_PIN_SET) dat|=0x02;
	if(HAL_GPIO_ReadPin(GPIOC, D2_Pin)==GPIO_PIN_SET) dat|=0x04;
	if(HAL_GPIO_ReadPin(GPIOC, D3_Pin)==GPIO_PIN_SET) dat|=0x08;
	if(HAL_GPIO_ReadPin(GPIOC, D4_Pin)==GPIO_PIN_SET) dat|=0x10;
	if(HAL_GPIO_ReadPin(GPIOC, D5_Pin)==GPIO_PIN_SET) dat|=0x20;
	if(HAL_GPIO_ReadPin(GPIOC, D6_Pin)==GPIO_PIN_SET) dat|=0x40;
	if(HAL_GPIO_ReadPin(GPIOC, D7_Pin)==GPIO_PIN_SET) dat|=0x80;
	return dat;
}

//D0-D7写数据
void WriteData(uint8_t dat)
{
	uint16_t Set_Pins = 0, Rst_Pins = 0;
	//DataDir('O');
	if(dat & 0x01) Set_Pins |= D0_Pin;
	else Rst_Pins |= D0_Pin;
	if(dat & 0x02) Set_Pins |= D1_Pin;
	else Rst_Pins |= D1_Pin;
	if(dat & 0x04) Set_Pins |= D2_Pin;
	else Rst_Pins |= D2_Pin;
	if(dat & 0x08) Set_Pins |= D3_Pin;
	else Rst_Pins |= D3_Pin;
	if(dat & 0x10) Set_Pins |= D4_Pin;
	else Rst_Pins |= D4_Pin;
	if(dat & 0x20) Set_Pins |= D5_Pin;
	else Rst_Pins |= D5_Pin;
	if(dat & 0x40) Set_Pins |= D6_Pin;
	else Rst_Pins |= D6_Pin;
	if(dat & 0x80) Set_Pins |= D7_Pin;
	else Rst_Pins |= D7_Pin;

	HAL_GPIO_WritePin(GPIOC, Set_Pins, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, Rst_Pins, GPIO_PIN_RESET);
}

//LCD忙等待
void LCD_Busy_Wait()
{
	uint8_t status;
	DataDir('I');
	RS_InstructionR();
	RW_Read();
	do
	{
		E_Set();
		__NOP();
		status = ReadData();
		E_Rst();
	}
	while(status & 0x80);
}

//写LCD指令
void LCD_Write_Cmd(uint8_t cmd)
{
	DataDir('O');
	WriteData(cmd);
	RS_InstructionR();
	RW_Write();
	E_Rst();
	RS_InstructionR();
	RW_Write();
	E_Set();
	__NOP();
	E_Rst();
	LCD_Busy_Wait();
}

//写LCD数据寄存器
void LCD_Write_Data(uint8_t dat)
{
	DataDir('O');
	WriteData(dat);
	RS_DataR();
	RW_Write();
	E_Set();
	__NOP();
	E_Rst();
	LCD_Busy_Wait();
}

//LCD初始化
void LCD_Init()
{
	LCD_Write_Cmd(0x38);
	HAL_Delay(2);
	LCD_Write_Cmd(0x01);
	HAL_Delay(2);
	LCD_Write_Cmd(0x06);
	HAL_Delay(2);
	LCD_Write_Cmd(0x0c);
	HAL_Delay(2);
}

//在x行（0-1），y列（0-15）显示字符串
void LCD_ShowString(uint8_t x, uint8_t y, char *str)
{
	uint8_t i=0;
	//设置显示起始位置
	if(x == 0)
		LCD_Write_Cmd(0x80|y);
	else if(x == 1)
		LCD_Write_Cmd(0xc0|y);
	//输出字符串
	for(i=0; i<16 && str[i]!='\0'; i++)
	{
		LCD_Write_Data(str[i]);
		HAL_Delay(2);
	}
}

LCD1602.h

#ifndef INC_LCD1602_H_
#define INC_LCD1602_H_
#include "main.h"

//选择数据寄存器
#define RS_DataR() HAL_GPIO_WritePin(GPIOA, RS_Pin, GPIO_PIN_SET)
#define RS_InstructionR() HAL_GPIO_WritePin(GPIOA, RS_Pin, GPIO_PIN_RESET)

//选择指令寄存器
//读操作
#define RW_Read() HAL_GPIO_WritePin(GPIOA, RW_Pin, GPIO_PIN_SET)
//写操作
#define RW_Write() HAL_GPIO_WritePin(GPIOA, RW_Pin, GPIO_PIN_RESET)

//Enable操作：高电平-读取信息；下降沿-执行指令
#define E_Set() HAL_GPIO_WritePin(GPIOA, E_Pin, GPIO_PIN_SET)
#define E_Rst() HAL_GPIO_WritePin(GPIOA, E_Pin, GPIO_PIN_RESET)


void LCD_Init(void);

void LCD_ShowString(uint8_t x, uint8_t y, char *str);




#endif //INC_LCD1602_H_

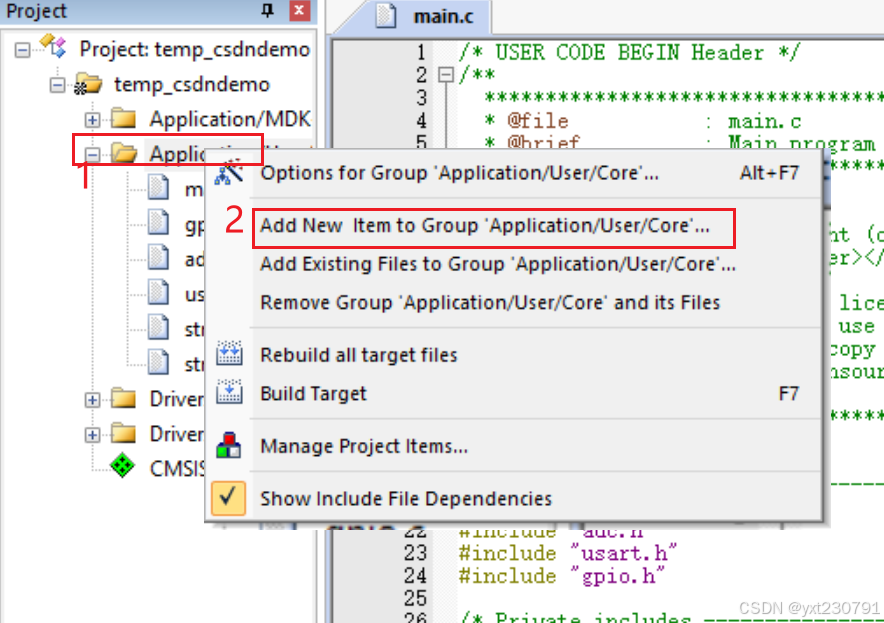

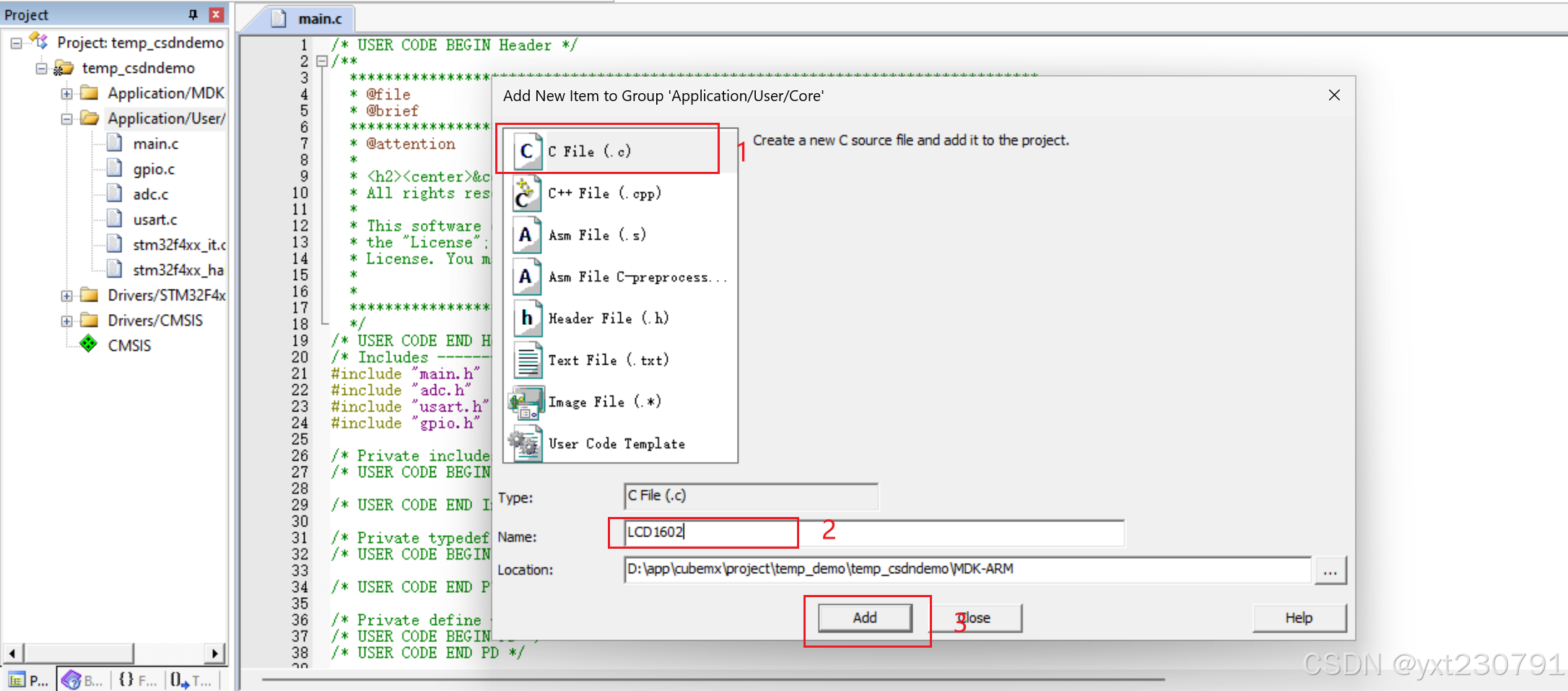

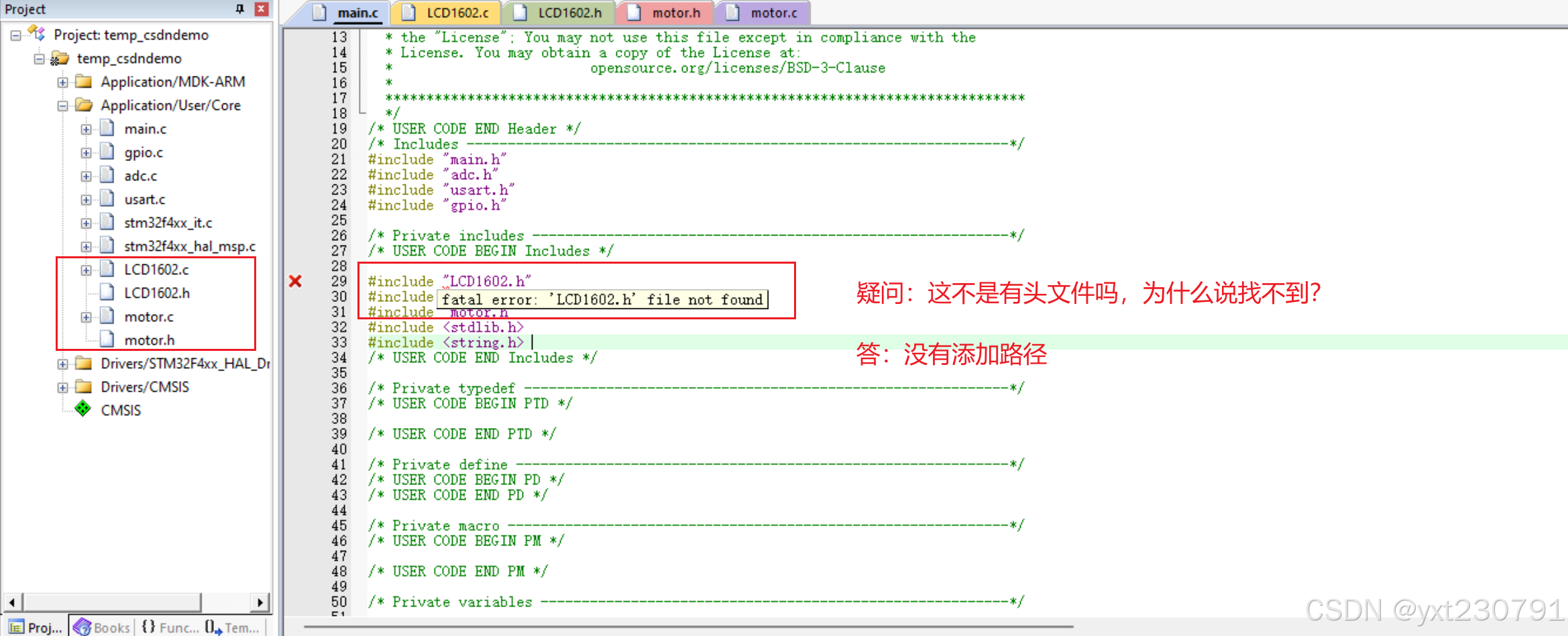

 步骤：在此处右键，选择新建文件

分别选择.c文件和.h文件，命名后add,将以上代码分别粘贴到对应文件中

2.motor的c和h文件

motor.c

#include "motor.h"
#include "main.h"

void SZhun()
{
	HAL_GPIO_WritePin(IN1_GPIO_Port,IN1_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(IN2_GPIO_Port,IN2_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(ENA_GPIO_Port,ENA_Pin,GPIO_PIN_SET);
}

void NZhun()
{
	HAL_GPIO_WritePin(IN1_GPIO_Port,IN1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(IN2_GPIO_Port,IN2_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(ENA_GPIO_Port,ENA_Pin,GPIO_PIN_SET);
}

void Stop()
{
	HAL_GPIO_WritePin(IN1_GPIO_Port,IN1_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(IN2_GPIO_Port,IN2_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(ENA_GPIO_Port,ENA_Pin,GPIO_PIN_SET);
}

motor.h

#ifndef __motor_H_
#define __motor_H_

void SZhun(void);//顺时针转动
void NZhun(void);//逆时针转动
void Stop(void);//停止转动

#endif

与1同理，在Keil中新建对应的motor.c和motor.h

3.main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2025 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license,
  * the "License"; You may not use this file except in compliance with the
  * License. You may obtain a copy of the License at:
  *                        opensource.org/licenses/BSD-3-Clause
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "adc.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "LCD1602.h"
#include <stdio.h>
#include "motor.h"
#include <stdlib.h>
#include <string.h>
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
uint32_t AD_value;
	int temp;
	int last_temp=0;
	char str[20];
	uint8_t Rx_data = 0;
	int Flag=0;

	char str1[]="TEMPRATURE:";
	uint8_t str2[] = "OK!\r\n";
	char str3[] = "";

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    if (huart->Instance == USART2)
    {
        static uint8_t buffer[4];
        static uint8_t index = 0;

        buffer[index++] = Rx_data;

        if (index >= 4)
        {

            if (buffer[0] == 0xD4 && buffer[1] == 0xCB && buffer[2] == 0xD0 && buffer[3] == 0xD0)
            {
                uint8_t response[] = "OK\r\n";
                HAL_UART_Transmit(&huart2, response, sizeof(response) - 1, 1000);
                Flag = 1;
            }
            index = 0;
        }

        HAL_UART_Receive_IT(&huart2, &Rx_data, 1);
    }
}


void LCD_ShowTemperature(int temp)
{
    char tempStr[16];
    sprintf(tempStr, "%d", temp);
    LCD_ShowString(1, 0, tempStr);
}
/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_ADC1_Init();
  MX_USART2_UART_Init();
  /* USER CODE BEGIN 2 */
	LCD_Init();
	LCD_ShowString(0,0,str1);
	HAL_UART_Receive_IT(&huart2,&Rx_data,1);
	//HAL_ADCEx_Calibration_Start(&hadc1);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

		HAL_ADC_Start(&hadc1);
	  HAL_ADC_PollForConversion(&hadc1,50);
	  if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1),HAL_ADC_STATE_REG_EOC))
	  {
		  AD_value=HAL_ADC_GetValue(&hadc1);
		  temp=(int)AD_value*500/4095.0;
	  }

	  if(Flag == 1)
	  {
		  // 温度低于25℃时，停止电机（请在此处根据个人学号修改）
        if (temp < 25)
        {
            Stop();  // 停止电机
        }
        // 温度高于或等于25℃时，启动电机
        else if (temp >= 25)
        {
            SZhun();  // 启动电机
        }

        if (temp != last_temp)
        {

            LCD_ShowTemperature(temp);
		    sprintf(str3, "%d℃\r\n", temp);
            HAL_UART_Transmit(&huart2, (uint8_t *)str3, strlen(str3), HAL_MAX_DELAY);
            last_temp = temp;
        }

	  }

  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);
  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

可以将以上代码直接复制到你的main.c中，代码解释有时间另外写一篇进行讲解。

4.可能存在的问题：

解决方法：

1. 点击魔法棒

2. 在弹出的窗口中，选择 C/C++ 选项卡。

3. 在 Include Paths 部分，点击右侧的 ... 按钮。

4. 添加 LCD1602.h 文件所在的目录路径（将鼠标放在左侧对应文件处就能看到路径啦！）。



另外，经反馈与排查，也有同学单纯是因为相关头文件命名与本文章不一致，但main.c文件的头文件名称没有改为一致😁。

（2）此处感谢某位同学的补充

对于最后仿真没有现象的问题，请检查此处"Use MicroLIB"是否勾选

5. 编译生成.hex文件

点击魔法棒，选择output，勾选创建hex文件，点击编译

八、在proteus中仿真

1. 打开proteus，选中芯片，右键选择编辑属性

2.  找到自己的HEX文件（就在cubemx的工程目录下）并导入，确定

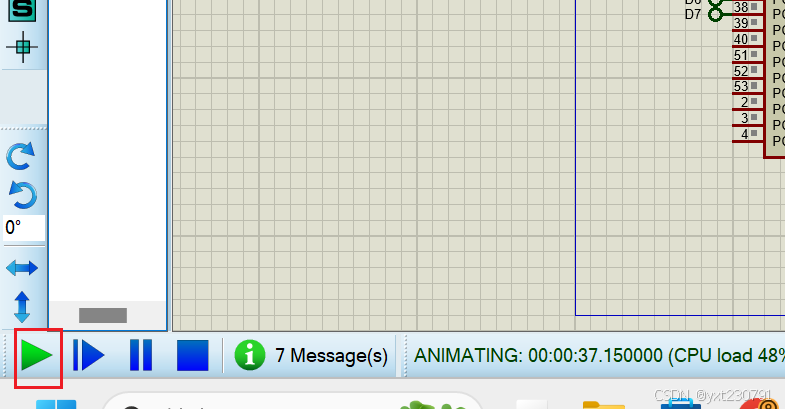

3. 点击左下角绿色三角开始仿真（对于仿真后没反应的现象，优先考虑原理图问题；其次考虑cubemx配置问题）

4.打开串口调试工具sscom,打开串口，发送“运行”，可以看到收到“OK”

5.手动调节温度，可以看到LCD显示和串口接收，以及电机转动。

注意每个人的学号不同，设定温度不同，记得修改哦！（修改位置已经在main.c中标出）

学习过程中出现的问题可以私信我或在评论区留言，有时间便会回复，也感谢大家为文章的完善贡献力量。

到此，个人项目仿真部分已经完成。有关个人项目硬件演示部分，由于较为简单，不出详细教程，可以参考我的对应文章（但是由于考虑各种情况，对应代码比个人会麻烦一些）。
