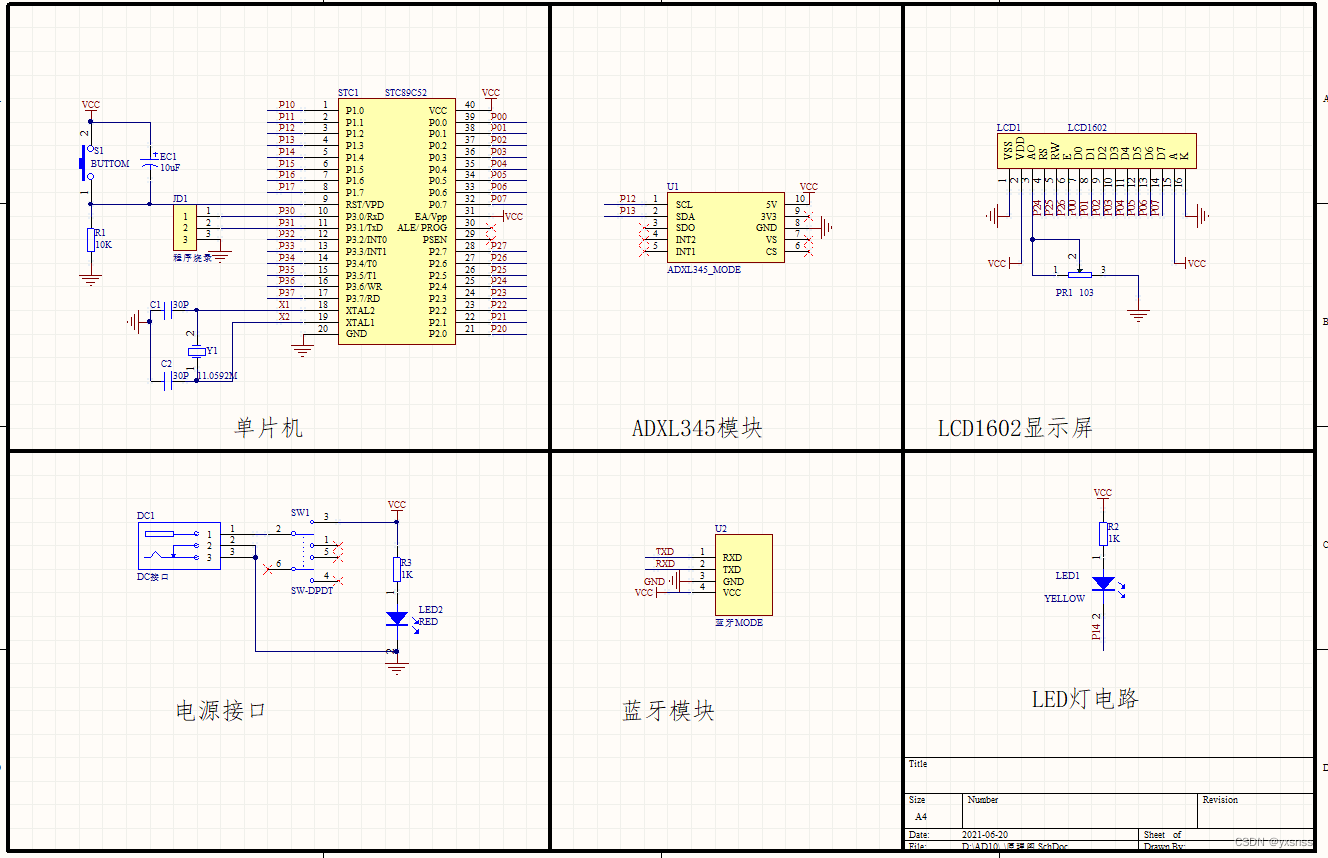

本设计由stc89c52单片机电路+ADXL345加速度传感器模块电路+蓝牙模块电路+LCD1602显示电路+电源电路组成。

1、通过ADXL345加速度传感器检测人体状态，在液晶上显示运动状态，并将人体状态实时上传到手机APP。

2、运动状态：站，行走，躺动作。

void main (void)
{
	static unsigned char ErrorNum=0;   //记录躺下状态次数
	static unsigned char CheckNum=0;   //记录比对次数
	static unsigned char NormalNum=0;  //记录正常次数
	Init_Timer0();        //定时器0初始化
	UART_Init();

	LCD_Init();           //初始化液晶
	DelayMs(20);          //延时有助于稳定
	LCD_Clear();          //清屏

	Init_ADXL345();	  //清屏
	if(Single_Read_ADXL345(0X00)==0xe5)	//读出的数据为0XE5,表示正确
	{
		DelayMs(5);
		SendStr("ready ok",8);
	}
	else
	{
		DelayMs(3);
	}
	HXled=1;
	LCD_Write_String(0,0,"my designer ");

	while (1)         //主循环
	{
	    if(ReadAdxl345==1)   //定时读取adxl345数据
	    {
